Evoluxin datakeskuksen kuitukaapelointiratkaisu
Rakenna RFQ{0}}valmis passiivinen kuiturakenne MPO/MTP-rungoilla ja -katkoliitännöillä, LC-korjausjohdoilla, OM3/OM4- tai OS2-yksitilavaihtoehdoilla, yhteensopivilla sovittimilla ja projektikohtaisilla-merkinnöillä.
Perustettu 2013
Yrityksen profiilin julkaisu
10+ vuotta
Kokemus valokuituteollisuudesta paikan päällä
Näytteitä massaksi
Esimerkki, pieni{0}}erä- ja tilaustuki
IL/RL dokumentaatio
Projektit valmistuneet
Tiheä{0}}kuitukaapelointi palvelinhuoneisiin, yritysverkkoihin ja pilviinfrastruktuuriin
Evolux toimittaa passiivisia liitäntöjä datakeskusten kuitukaapelointiprojekteihin, mukaan lukien LC-patch-johdot, MPO/MTP-kaapelikokoonpanot, OM3- ja OM4-monimuotokaapelit, OS2-yksi-moodikaapelit, kuituadapterit ja letit. Valikoima kattaa laitepaikat, kaappilinkit, runkorungot, katkaisusiirrot ja strukturoidut kaapeloinnin siirrot, lisäykset ja muutokset. Palvelinkeskusoperaattorit, verkkointegraattorit, kaapelointiurakoitsijat ja jakelijat voivat ostaa vakiotuotteita, pyytää näytteitä tai valmistella projektin tuoteluettelon pien-erä- ja massatuotantoa varten. Datakeskusten kuitukaapeleiden valmistajana ja OEM-kuituoptisten kaapelien kokoonpanotoimittajana Evolux voi tarkastella liitinyhdistelmiä, kuitumuotoa, kiillotusta, pituutta, vaippaa, väriä, merkintöjä ja pakkauksia. Ostajien, jotka suunnittelevat -tiheyttä MPO/MTP-kaapelointiratkaisua, tulee ilmoittaa lähetin-vastaanottimen käyttöliittymä, kuitujen määrä, sukupuoli ja napaisuus tarjouspyyntöön.
Palvelinkeskusten kuitukaapelointituotteet, joiden tekniset tiedot ovat tarkistettavissa
Alla olevissa tuotekorteissa käytetään nimiä, vaihtoehtoja ja numeroarvoja, jotka on julkaistu Evoluxin tuotesivuilla. Lopullisissa tarjouksissa tulee yksilöidä valittu häviöluokka, liitinkartoitus ja kaapelin rakenne, koska kaikki vaihtoehdot eivät sovellu jokaiseen kokoonpanoon.

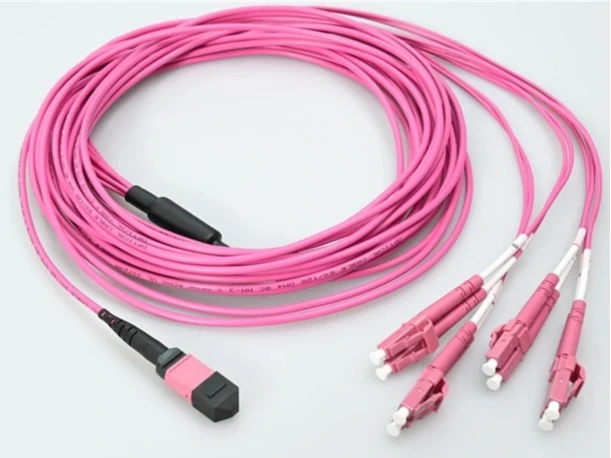

MTP naaras - 4 × LC UPC Duplex, 8-kuituinen OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Pienempi tai yhtä suuri kuin 0,2 dB
- 3,0 mm OFNP-kaapeli; 150 m 40/100 G ja 850 nm

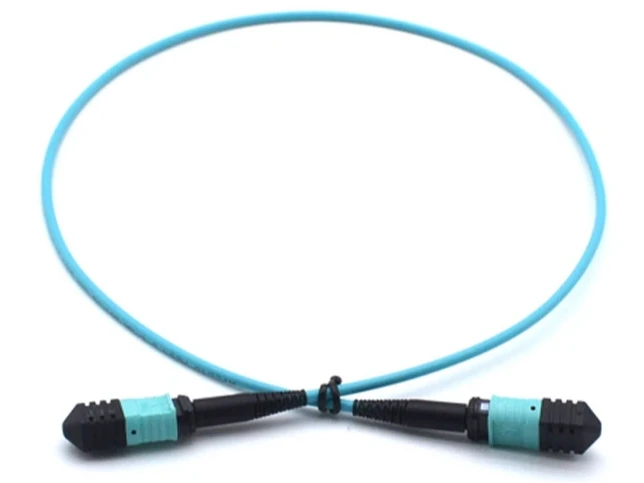

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-kuituinen OM3-kokoonpano
- 3,0 mm LSZH-kaapeli; julkaistu 1 m kokoonpano
- MM alhainen-tappio IL: tyypillinen<0.30 dB; max <0.5 dB

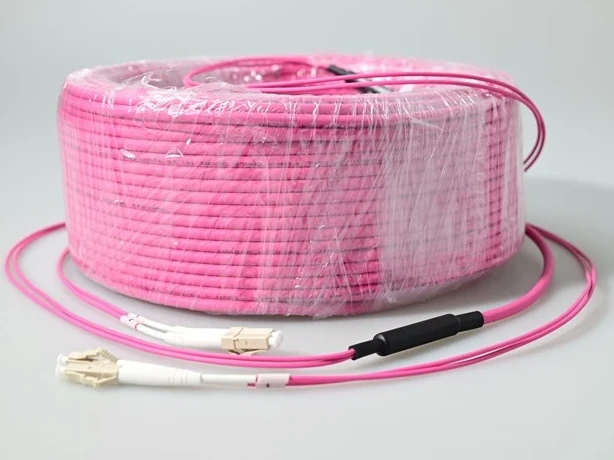

LC-LC OM4 monimuotoinen kaksipuolinen patch-johto
- 1,25 mm:n pieni-muoto-kerroinholkki
- IEC 61754-20 liitinliitäntä
- Ilmoitettu nousuputki, liitäntälaatikko ja mukautetut kaapelivaihtoehdot
LC UPC OM3 Uniboot Multimode Patch Cable
- OM3-laser-optimoitu 50/125 µm kuitu
- 10G ulottuu jopa 300 metriin 850 nm:ssä
- OFNR ja OFNP; vakiopituudet 0,5 m - 30 m
Räätälöity LC/UPC yhden{0}}tilan patch-kaapeli
- 9/125 µm yksi-tilavaihtoehto
- IL Vähemmän tai yhtä suuri kuin 0,30 dB IEC Grade C; Vähemmän tai yhtä suuri kuin 0,15 dB IEC:n luokka B
- 0,9/2,0/3,0 mm; PVC, LSZH tai OFNP
MTP/MPO-sovitin kohdistusholkilla
- Liitäntähäviö 0,2 dB max
- Vähintään 1000 paritusjaksoa
- Laipallinen/laipaton; simplex/duplex; RoHS totesi

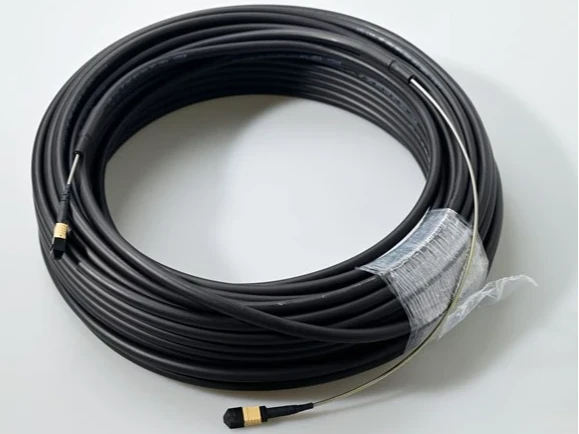

MPO/MTP Armored Fiber Optic Patch -johto
- OS2, OM3 tai OM4; 8, 12, 24, 48, 72 tai 144 kuitua
- Ruostumattomasta{0}}teräksestä valmistettu kierrepanssari
- IEC 61754-7 ja TIA 604-5
LC/LC kaksipuolinen monimuotosovitin
- LC-sovittimen tyyppi; duplex runko
- UPC-kiillotusliittymä
- Multimode; ei-laippakokoonpanoa

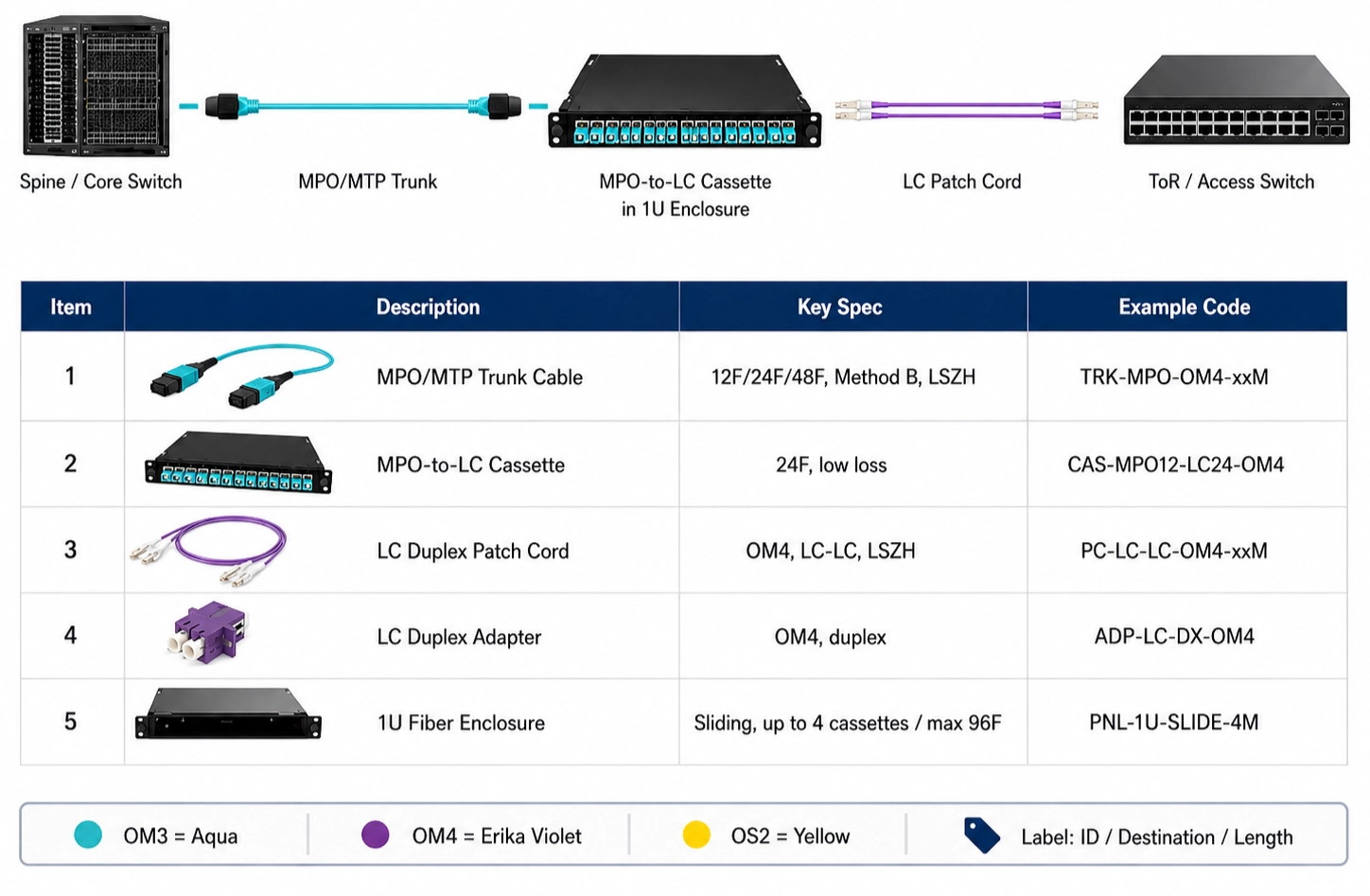

Suuritiheyksinen datakeskuksen kuitukaapelointiarkkitehtuuri linkkiroolin mukaan
Hyödyllinen jäsennelty kaapelointisuunnitelma alkaa liitäntäpisteistä, ei yleisestä kaapeliluettelosta. Kartoita laitteen käyttöliittymä ja paikkausmenetelmä kussakin vaiheessa ja määritä sitten liittimen sukupuoli, napaisuus, kuitulaatu ja vaippa koko kanavalle.
Palvelin tai tallennustila
Vahvista LC-duplex- tai suora MPO/MTP-lähetin-vastaanotinliitäntä ja vaadittu kuitulaatu.
01
ToR / EoR-kytkin
Käytä LC-korjausta duplex-porteille tai MPO/MTP-katkaisua rinnakkais{0}}kaksipuoliseksi{1}}muunnokseksi.
02
Rack Patch Field
Yhdistä LC-duplex- tai MPO/MTP-sovittimet ostajan -määrittämän paneelin tai kasetin jalanjäljen mukaan.
03
Rivi / runkorunko
Valmiiksi päätetyt MPO/MTP-kokoonpanot yhdistävät kuidut ja vähentävät kentän päättämistä.
04
MDA / Cross{0}}Connect
Säilytä merkinnät, napaisuus ja häviöt{0}}budjettitietueet strukturoidulla kaapelointireitillä.
05
| Projektin kunto | Suositeltu kaapelointisuunta | Ostajan on vahvistettava | Asiaankuuluva Evolux-kiikari |
|---|---|---|---|
| Duplex-laitteiden paikkaus | LC-–-LC-duplex- tai uniboot-kaapeli | Kuitulaatu, kiillotus, pituus, vaippa, porttimerkintä | OM3/OM4-monimuoto- ja 9/125 µm yksimoodi-LC-kokoonpanot |
| Rinnakkainen selkäranka | MPO/MTP-runko | 8/12/24-kuitusuunnittelu, sukupuoli, napaisuus, avaimen suuntaus, häviöluokka | MPO/MTP-kokoonpanot OS2-, OM3- ja OM4-kokoonpanoissa |
| Rinnakkais-kaksipuolinen siirto- | MTP/MPO-to-LC-purkaus | Lähetin-vastaanottimen kartoitus, LC-parien järjestys, sukupuoli ja kanavan kokonaishäviö | 8-kuituinen OM4 MTP-naaras neljään LC UPC-duplex-kokoonpanoon |
| Vilkas-liikenne tai paljas reitti | Panssaroitu monikuitukokoonpano | Kuitumäärä, kaapelin geometria, reittirajoitukset ja mutkan hallinta | Ruostumattomasta teräksestä valmistettu spiraali{0}}panssaroidut MPO/MTP-vaihtoehdot |
| Paneeli- tai kasettikytkentä | LC- tai MPO/MTP-sovitin | Jalanjälki, laippa, avaimen suunta, tila ja kiillotusyhteensopivuus | LC duplex- ja MTP/MPO laipalliset tai laipattomat sovittimet |
MPO/MTP-palvelinkeskuksen kuitukaapelointi kompakteille rungoille ja Breakout-linkeille
Evoluxin julkaistu valikoima tukee kahta käytännöllistä MPO/MTP-roolia jäsennellyssä järjestelmässä:monikuitujohtoja jakelupisteiden välilläja irrotuskokoonpanot, jotka tarjoavat kaksipuolisia liittimiä laitteisiin.
8 kuitua → 4 LC-dupleksiparia
Breakout-suorituskyky on määritetty molemmissa liitintyypeissä
8-kuitu OM4-kokoonpano käyttää MTP-naarasliitintä ja neljää LC UPC-duplex-päätä. Sen julkaistut rajat erottavat 0,35 dB:n maksimilisäyshäviön MTP-liitännän LC-liitännästä, jonka suuruus on enintään 0,2 dB, joten ostaja voi sijoittaa jokaisen yhteyden kanavahäviöbudjettiin sen sijaan, että luottaisi yhteen määrittelemättömään "pienhäviön" väitteeseen.
8–144 kuitua julkaistu
Vakio- ja panssaroidut rakenteet käsittelevät erilaisia polkuja
Tavallinen MPO/MPO-OM3-12F-3.0MM-LSZH-1M-tuote soveltuu pienikokoiseen sisäkäyttöön, kun taas panssaroidut MPO/MTP-sarjat lisäävät ruostumattomasta teräksestä valmistettua kierrenauhaa.Panssarointi tulee valita mekaanista altistumista varten; se ei korvaa tarvetta tarkistaa taivutuksen hallinta, liittimen katoaminen, napaisuus tai paneelien yhteensopivuus.
LC Data Centerin kuitukaapelointi tiheää kytkimiä ja palvelinkorjauksia varten
LC-kokoonpanot sopivat laiteportteihin ja patch-kenttiin, joissa jokainen linkki käyttää kaksisuuntaista lähetys/vastaanotto-paria. 1,25 mm LC-holkkitarjoaa pienemmän rajapinnan kuin SC, kun taas uniboot-rakenne vähentää tiheän telineen läpi reititettyjen kaapelirunkojen määrää.
OM3: 10G jopa 300 m 850 nm:ssä
Käytä OM3:a siellä, missä lähetin-vastaanotin ja ulottuvuus tukevat sitä
Julkaistu LC UPC OM3 uniboot -kaapeli käyttää laser-optimoitua 50/125 µm kuitua, ja sitä tarjotaan OFNR- ja OFNP-versioina. Evolux listaa vakiopituudet 0,5 metristä 30 metriin ja hyväksyy räätälöidyt pituudet, jolloin tuoteluettelo voi hallita huolto-silmukan ylimäärää sen sijaan, että käyttäisi yhtä pituutta jokaiseen telineen paikkaan.
OM4 tai 9/125 µm yksi-tila
Valitse optiikasta kuitulaatu, älä pelkästään väriä
LC-portfolio sisältää mmOM4 monimuotoinen kaksipuolinen tuoteja mukautettavat 9/125 µm yksimuotoiset kokoonpanot PVC-, LSZH- tai OFNP-kaapelivaihtoehdoilla. Takin väri voi tukea tunnistamista, mutta ostospesifikaatiossa tulee mainita kuitutila, kiillotus, vaipan luokitus ja mitatut IL/RL-vaatimukset.
Tappio-Palvelukeskuksen kuitukaapeloinnin budjetin, napaisuuden ja liitännän säätimet
Se, mikä tekee ennalta päätetystä kokoonpanosta käyttöön, on sopimus jokaisen linkkimääritteen välillä. Nämä tarkastukset tulee ratkaista hyväksytyssä piirustuksessa tai tuoteluettelossa ennen tuotantoa.
Optisen tappion budjetti
Lisää ilmoitetut liittimen ja sovittimen häviöt jokaiseen parilliseen pariin sekä kuituvaimennus ja suunnittelumarginaali. Pyydä IL/RL-raporttimuoto tarjouksen kera.
MPO/MTP-napaisuus
Määritä päästä{0}}päähän-kuitukartta ja avaimen suunta. "MPO/MTP-yhteensopiva" ei yksinään tunnista, säilyttääkö kanava lähetys- ja vastaanottopolut.
Liittimen sukupuoli
Kartoita kiinnitetyt ja kiinnittämättömät liitännät lähetin-vastaanottimissa, rungoissa, sovittimissa ja kasetteissa. Kahta kiinnitettyä liitintä ei voida yhdistää oikein.
Kuitulaatu ja optiikka
Yhdistä OM3, OM4 tai OS2 aallonpituuteen, tiedonsiirtonopeuteen ja ulottuvuuteen lähetin-vastaanottimen tietolomakkeessa. Älä korvaa kuitulaatua tarkistamatta kanavaa uudelleen.
Takki ja polku
Ilmoita LSZH, OFNR, OFNP tai muu vaadittu rakenne sekä kaapelin halkaisija, reititysympäristö ja mekaaniset suojaustarpeet.
Tunnistussuunnitelma
Anna porttien nimeämiskäytäntö, tarrat pään mukaan, vaipan tai kengän värit, pituusaikataulu ja asennusjärjestykseen tarvittavat pakkausryhmät.
Lähetä täydellinen passiivikuitukaapeloinnin tuoteluettelo tarkistettavaksi
Hankintapäällikön tai tuoteinsinöörin tulee tarjota riittävästi tietoa jokaisen liitosliittymän ja kaupallisen muunnelman tunnistamiseksi. Tämä vähentää selkeytyssilmukoita ja tekee näytetestauksesta mielekästä.
Sovellus ja topologia:palvelin, tallennustila, ToR/EoR, runkoverkko, MDA tai cross{0}}connect rooli.
Liitännät:liittimen tyyppi, kiillotus, MPO/MTP-kuitumäärä, sukupuoli, avaimen suunta ja napaisuus.
Optinen media:OM3, OM4 tai OS2, aallonpituus, tiedonsiirtonopeus, ulottuvuus ja vaadittu häviöluokka.
Mekaaninen rakenne:kaapelin pituus, halkaisija, irtoamispituus, vaipan luokitus, panssari ja vetovaatimukset.
Kaupalliset tiedot:määrä kokoonpanon mukaan, näytemäärä, tarrat, logo, pakkaus ja vaaditut asiakirjat.
Mukautetun datakeskuksen kuitukaapeloinnin konfiguroinnin ja piirustusten tarkistus
Evolux ilmoittaa, että liitinyhdistelmät, kaapelien pituudet, kuitumuodot, kiillotustyypit, kaapelirakenteet, vaipan ja kengän värit, tarrat ja pakkaukset voidaan tarkistaa projektikohtaista toimitusta varten.
Erittely- ja piirustustuki
Jaa piirustus, tuotenäyte, olemassa oleva spesifikaatio tai topologia. Tarkistuksen tulee lukita liitinkartoitus, irrotuksen mitat, pituustoleranssi, vaippa, etiketin sijainti ja pakkausyksikkö ennen näytteen tuottamista.
- BOM ja topologian tarkistus
- Liittimen ja kuidun yhteensopivuus
- Vakio- tai mukautettu kokoonpano
Näyte, pieni{0}}erä ja massatoimitus
Sivusto vahvistaa näytearvioinnin,{0}}pienen erän mukauttamisen ja joukkotuotannon. Se ei julkaise yhtä kiinteää MOQ:ta tai näytteenottojaksoa kaikille palvelinkeskuskokoonpanoille, koska kokoonpano ja määrä vaikuttavat tilaukseen.
- Yhteensopivuusnäyte
- Suorituskyvyn arviointi
- Hyväksytty näyte tuotannon viitteeksi
Yksityinen merkki ja asennusidentiteetti
Saatavilla olevat mukautukset sisältävät takin ja saappaan värit, kaapelimerkit, tuoteetiketit, logot, neutraalit pakkaukset ja asiakaskohtaiset pakkaukset. Määritä hyväksytyn kuvituksen teksti, viivakoodimuoto ja loppu-A/end-B.
- Mukautetut kaapeli- ja tuotetarrat
- Logon ja pakkausten tarkistus
- Värikoodaus projektin mukaan
Kuitukaapelien kokoonpanohankintojen standardit ja laatutiedot
Hyödyllisin laatutodistus on sidottu tarkkaan tuotteeseen ja erään. Evoluxin tuotesivuilla julkaistaan seuraavat käyttöliittymästandardit, materiaaliselosteet ja testausvaihtoehdot; ostajien tulee pyytää sovellettava asiakirja lainattua SKU:ta vastaan.
IEC 61754-7 ja TIA 604-5
Julkaistu MPO/MTP-panssarikokoonpanolle ja MPO/MTP-sovitinsarjalle. Nämä viitteet määrittelevät monikuituliittimen rajapinnan ja tukevat yhteensopivuustarkistuksia.
Telcordia GR-326 ja JIS
Luettelo 0,2 dB:n maksimihäviö-MTP/MPO-sovittimen sivulla. Vahvista tilattavan sovitinkokoonpanon tarkka pätevyys- tai vaatimustenmukaisuusasiakirja.
OFNP-kaapelin vaippa
Julkaistu 8-kuitu OM4 MTP-to-LC -kokoonpanoa varten. Tämä identifioi ilmoitetun liitäntäkaapelin rakenteen; projektin suunnittelija on edelleen vastuussa paikallisten koodien hyväksymisestä.
IEC 61754-20
Julkaistu LC OM4 duplex patch -johdolle. Se tunnistaa SFP-, XFP- ja SFP+-laitteiden liitännöissä käytetyn LC-liittimen rajapinnan.
RoHS-materiaalien yhteensopivuus
Ilmoitettu MTP/MPO-sovittimelle. Hankintatietueita varten pyydä voimassa oleva ilmoitus, joka yksilöi tarjotun tuotteen tai materiaaliperheen.
Lisäys-häviö/palautus-häviöraportti
Evolux ilmoittaa, että IL/RL-raportit voidaan toimittaa. Määritä aallonpituus, raja, testimenetelmä, näytteenottoperuste ja vaaditaanko sarjoitetut tulokset.
Evolux kertoo, että se on perustettu vuonna 2013 ja sillä on yli 10 vuoden kokemus valokuituteollisuudesta. Tarkistetuilla sivuilla ei ole julkaistu data-keskus-lähetyksen kokonaismäärää tai nimettyä palvelinkeskuksen tapausta, joten tämä ratkaisusivu ei määritä palvelinkeskussegmentille vahvistamatonta käyttöönottomäärää.
Palvelinkeskuksen kuitukaapelointiratkaisun UKK
Mitä tietoja datakeskuksen kuitukaapeloinnin tarjouspyyntöön tulisi sisällyttää?
Ilmoita linkin rooli, lähetin- tai laiteliitäntä, liittimen tyyppi, kuitutila, kuitumäärä, napaisuus, liittimen sukupuoli, kiillotus, kaapelin pituus, vaipan luokitus, määrä pituuden mukaan, merkinnät ja pakkaus. Topologia, tuoteluettelo, piirustus, näyte tai nykyinen spesifikaatio auttaa Evoluxia tarkistamaan komponenttien yhteensopivuuden ennen tarjouksen tekemistä.
Milloin datakeskuksen tulisi käyttää LC-dupleksia MPO/MTP:n sijaan?
Käytä LC-dupleksia, kun aktiiviset laitteet ja patch-kentät paljastavat kaksisuuntaiset LC-portit ja linkki kuljettaa yhden lähetys/vastaanotto-parin. Käytä MPO/MTP:tä moni-kuitujohdoissa, rinnakkais-optisissa porteissa tai suuren-tiheyden yhdistämisessä; MPO/MTP-to-LC-johtosarja tai kasettisiirtymä voi yhdistää nämä kaksi liitäntätyyppiä.
Miten ostajien tulisi valita OM3:n, OM4:n ja OS2:n välillä?
Yhdistä kuitu lähetin-vastaanottimen spesifikaatioiden, aallonpituuden, ulottuvuuden ja asennetun laitoksen mukaan. Evolux listaa OM3- ja OM{2}}/125 µm monimuotokokoonpanot ja OS2 9/125 µm yksitilavaihtoehdot; tarkista tarkka luokka varusteiden tietolomakkeesta sen sijaan, että valitset pelkän takin värin perusteella.
Mitkä MPO/MTP-tiedot on vahvistettava ennen tuotantoa?
Vahvista kuitujen määrä, liittimen sukupuoli, avaimen suunta, napaisuusmenetelmä, UPC- tai APC-kiillotus, kuitulaatu, häviöluokka ja päiden -päähän-kartoitus. Nämä attribuutit toimivat yhtenä järjestelmänä, joten oikea kaapelityyppi, jolla on väärä napaisuus tai sukupuoli, voi silti estää linkin toiminnan.
Mikä on mukautettujen datakeskuksen kuitukaapeleiden MOQ ja näyte läpimenoaika?
Evolux ilmoittaa tukevansa näytteitä, pien{0}}erän räätälöintiä ja joukkotuotantoa, mutta verkkosivusto ei julkaise kiinteää numeerista MOQ:ta tai näytteen toimitusaikaa tälle ratkaisulle. Molemmat tulee vahvistaa, kun liitin, kuitu, pituus, vaippa, etiketti, testiraportti-ja määrävaatimukset on tarkistettu.
Voiko Evolux tarjota yksityisiä{0}}merkkikaapeleita ja testidokumentaatiota?
Julkaistu räätälöinnin laajuus sisältää takin ja saappaan värit, kaapelimerkit, tuotetarrat, logot, neutraalin tai asiakaskohtaisen pakkauksen ja tuotekokoonpanon. Tietosivun ja lisäys-häviö/palautus-häviötesti-raportin tuki on myös ilmoitettu; määrittää, ovatko raportit erä{5}}pohjaisia vai sarjamuotoisia hyväksytyn tilausmäärityksen mukaisesti.
Rakenna datakeskuksesi kuitukaapelointiluettelo oikeiden liitäntöjen ympärille
Lähetä topologia, lähetin-vastaanottimen liitännät, liitinkartoitus, OM3/OM4- tai OS2-vaatimus, pituudet, vaippa, määrät ja merkintäsuunnitelma. Evolux voi tarkistaa passiiviset kaapelikokoonpanot ja sovittimet toimitettujen eritelmien perusteella.
