Evolux Fiber: Ammattimainen valokuituliittimen valmistaja!
Shenzhen Evolux Fiber Co., Ltd on johtava huippuluokan valokuituratkaisujen toimittaja, joka on erikoistunut korkealaatuisten kuituoptisten tuotteiden tutkimukseen, kehittämiseen, valmistukseen ja jakeluun. Vuonna 2013 perustettu ja pääkonttori Shen Zhenissä, Kiinassa, olemme nousseet luotetuksi nimeksi kuituoptiikan alalla. Keskitymme vahvasti innovaatioihin ja luotettavuuteen ja pyrimme vastaamaan globaalin televiestintäalan muuttuviin vaatimuksiin.
Edumme
Monipuolinen tuotevalikoima
Tarjoamme kattavan valikoiman optisia kuitutuotteita yksi--- ja monimuotoisista-optisista kuiduista erityisiin sovelluksiin tarkoitettuihin optisiin kuituihin, mukaan lukien valokuitukaapelit, liittimet, lähetin-vastaanottimet, sovittimet ja niihin liittyvät lisävarusteet asiakkaidemme erilaisiin tarpeisiin.
Erinomainen asiakastuki
Olemme koonneet asiantuntijaryhmän, joka on valmis tukemaan asiakkaitamme. Ne auttavat asiakkaita valitsemaan oikean kuituoptisen ratkaisun ja ohjaavat käyttöönottoprosessia, jolloin asiakkaat voivat nauttia kattavasta{{1}myyntiä edeltävästä konsultaatiosta,-myyntituesta ja teknisestä tuesta.
Kehittyneet T&K-palvelut
Huippuluokan--huippuluokan T&K-tilat, laitteet ja erikoistuneet laboratoriot tarjoavat ihanteellisen ympäristön kuituoptisten materiaalien, suunnittelun ja valmistusprosessien -huippuluokan tutkimukselle, kokeilulle ja testaukselle.
Ammattitaitoiset räätälöintipalvelut
Tarjoamme räätälöityjä vaihtoehtoja, joiden avulla asiakkaat voivat räätälöidä valokuitutuotteita omien tarpeidensa mukaan. Kuidun halkaisija, pinnoitemateriaali tai liitintyyppi voidaan räätälöidä joustavasti.
Product Categories
Latest Products
Kuinka kuituoptiset liittimet valmistetaan?
Kuituoptisten liittimien valmistus vaatii tarkan kuidun kohdistuksen, hallitun kokoonpanon ja tasaisen optisen suorituskyvyn. Jopa pienet vaihtelut holkin mitoissa, kuidun sijoittelussa tai pää{1}}pintojen geometriassa voivat vaikuttaa sisäänvientihäviöön, paluuhäviöön ja yhteyden vakauteen pitkällä aikavälillä.
Tarkka valmistusprosessi riippuu liittimen suunnittelusta. Perinteiset kuituoptiset liittimet sisältävät tavallisesti kuidun valmistelun, liimauksen, kovetuksen ja päätyjen{1}}pintojen kiillotuksen. Kenttä-asennettavissa pikaliittimissä käytetään tyypillisesti tehtaalla-valmistettua kuituliitintä, tarkkaa kohdistusrakennetta ja indeksin-sovitustekniikkaa asennuspaikan päättämisen yksinkertaistamiseksi.
EVOLUXilla tuotantovaatimukset vahvistetaan liitintyypin, kiillotustyypin, kuitutilan, yhteensopivan kaapelirakenteen ja tavoitesuorituskyvyn mukaan. Kaikki tuotteet eivät noudata täsmälleen samaa prosessia, mutta seuraavat vaiheet havainnollistavat, kuinka hallitsemme liittimien valmistusta saapuvista komponenteista valmiisiin tuotteisiin.
Raaka-aineiden tarkastus
Holkit, kotelot, jouset, saappaat, kuitukomponentit ja pakkausmateriaalit tarkastetaan ennen tuotantoa.
Tarkistukset voivat sisältää:
- Holkin mitat ja ulkonäkö
- Kotelon materiaali ja väri
- Mekaaniset komponentit
- Kuitukomponentit
- Etiketit ja pakkaukset
Vaatimustenvastaiset{0}}materiaalit tunnistetaan ja erotetaan ennen kokoamista.

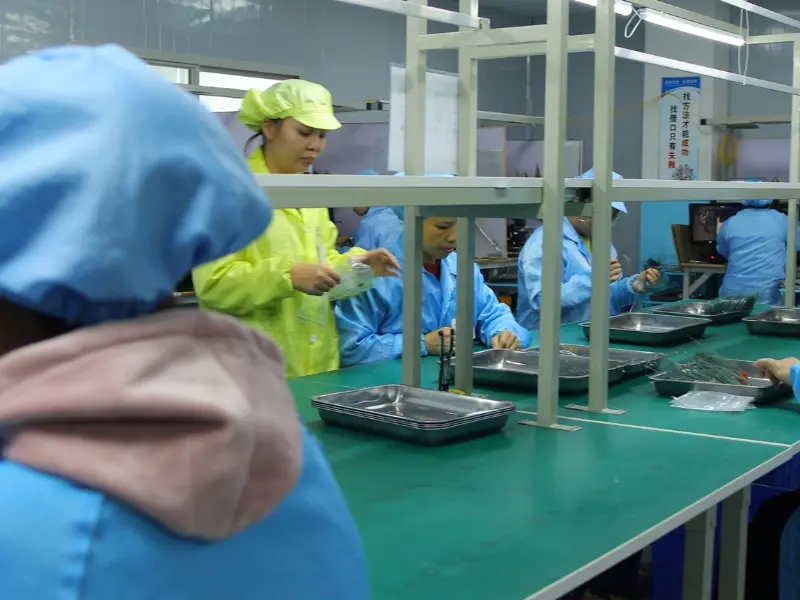

Komponenttien ja holkkien valmistelu
Komponentit valmistetaan hyväksyttyjen liitinerittelyjen mukaisesti.
Prosessi voi sisältää:
- SC-, LC-, FC- tai ST-rakenteet
- PC-, UPC- tai APC-kokoonpanot
- Yksi{0}}- tai monitilavaihtoehdot
- 1,25 mm tai 2,5 mm holkit
- Yksinkertaiset, kaksipuoliset tai nopeat liittimet
Materiaalit järjestetään hyväksytyn materiaaliluettelon mukaan.

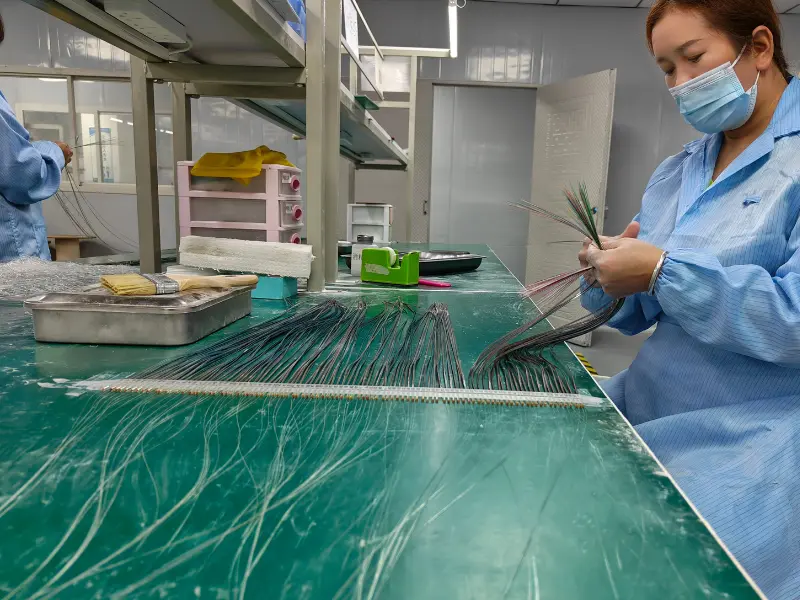

Kuitujen valmistelu tai esi{0}}upotettu kokoonpano
Prosessi vaihtelee perinteisten ja{0}}kentällä asennettavien liittimien välillä.
Se voi sisältää:
- Kuitujen irrotus ja puhdistus
- Kuitujen valmistus
- Holkin asennus
- Esi-kiillotettu kuitu-asennus
- Tarkka kohdistuskokoonpano
Nopeat liittimet voivat myös käyttää indeksin{0}}sovitustekniikkaa tukemaan vakaata optista lähetystä.
Kuitujen kiinnitys ja kovettuminen
Kuitu kiinnitetään liimaamalla tai mekaanisella kiinnitysmenetelmällä.
Tärkeimmät säätimet voivat sisältää:
- Kuitujen asemointi
- Liimaussovellus
- Kovettumisolosuhteet
- Mekaaninen lukitus
- Sisäinen kohdistus
Prosessia ohjataan liikkeen vähentämiseksi ja vakaan optisen suorituskyvyn ylläpitämiseksi.

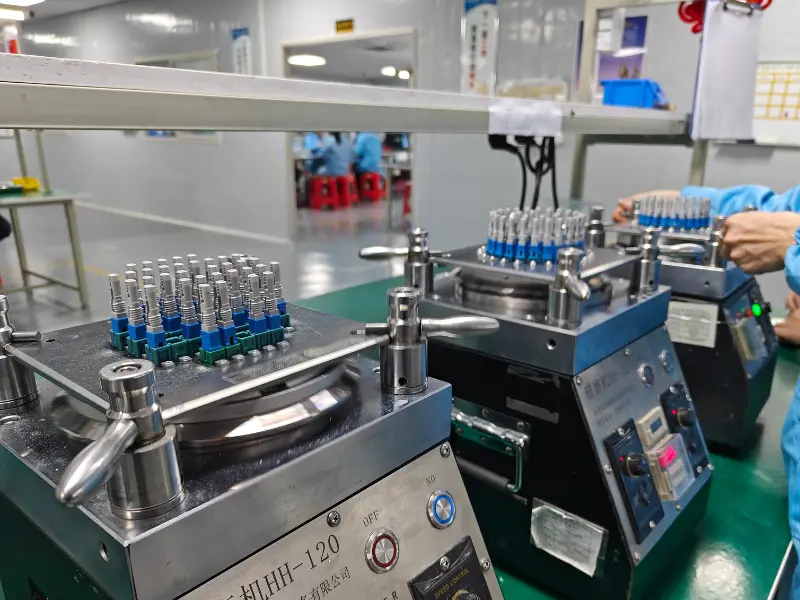

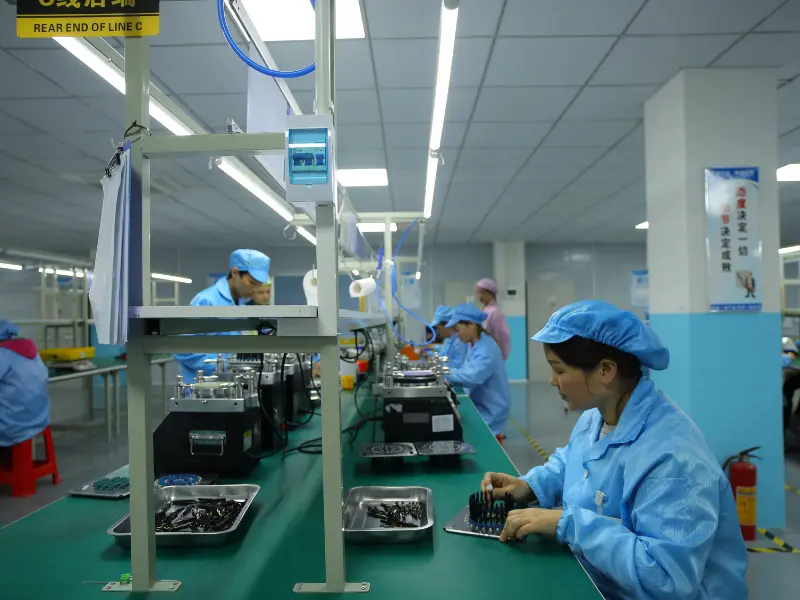

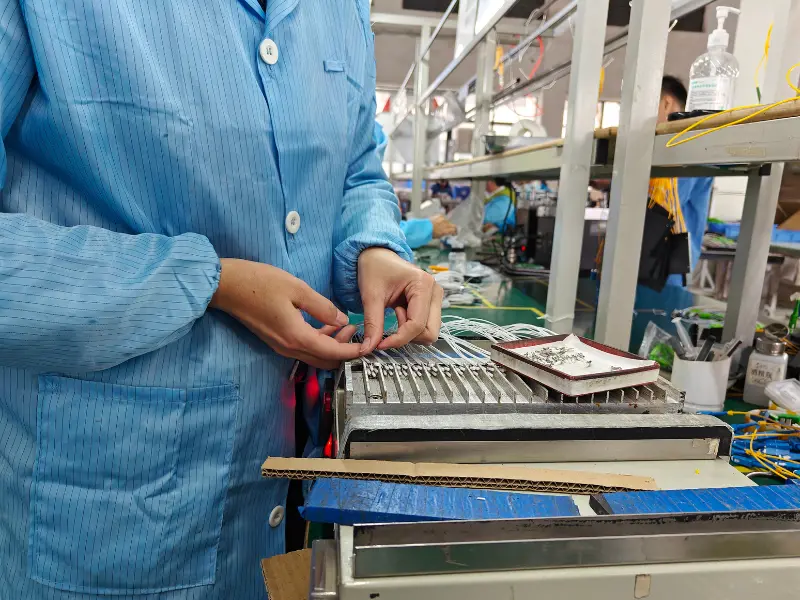

Lopeta-kasvojen käsittely ja kiillotus
Perinteiset liittimen päätypinnat käsitellään PC-, UPC- tai APC-vaatimusten mukaisesti.
Prosessi voi sisältää:
- Kuidun ja liiman poisto
- Holkkien hionta
- Monivaiheinen kiillotus
- Lopeta-kasvojen puhdistus
- Mikroskooppinen tarkastus
Hallittu kiillotus auttaa säilyttämään syöttöhäviön, paluuhäviön ja liitännän vakauden.

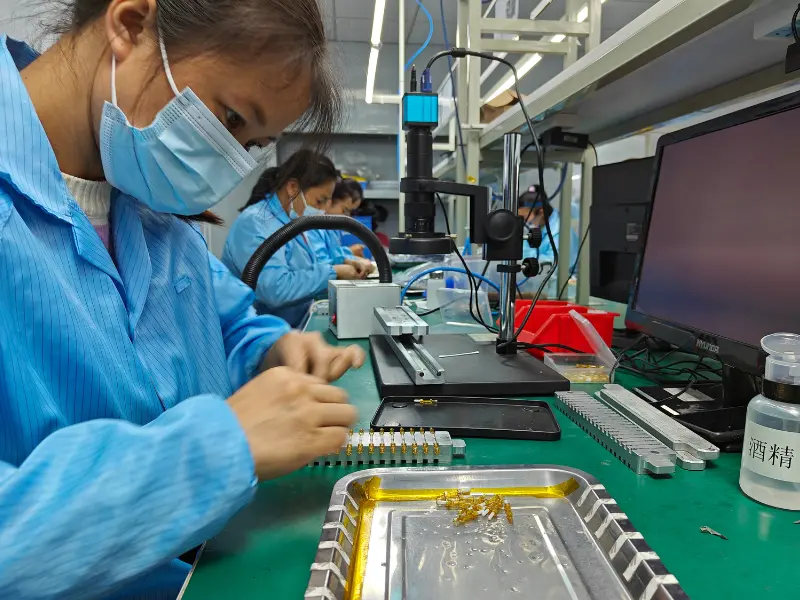

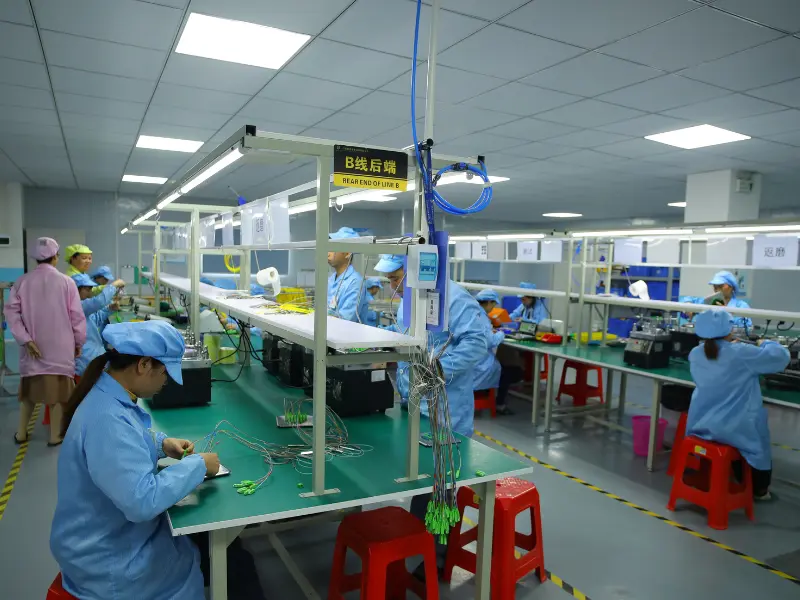

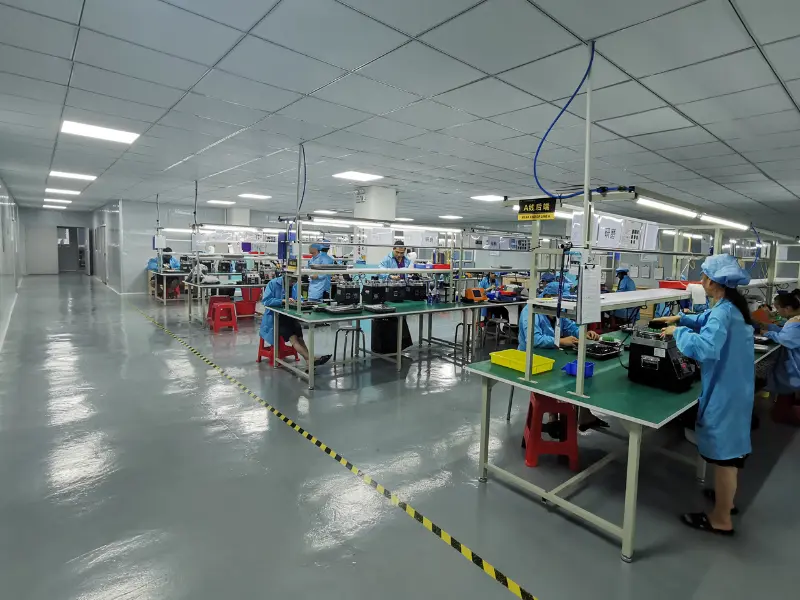

Liittimen kokoonpano
Holkit, jouset, kotelot, saappaat ja lukituskomponentit kootaan valmiiseen liittimeen.
Kokoonpanotarkistukset voivat sisältää:
- Holkin asento
- Jousiasennus
- Asunnon suuntaus
- Lukitustoiminto
- Pöly-suojaus
Räätälöidyt tuotteet kootaan hyväksytyn piirustuksen tai näytteen mukaan.

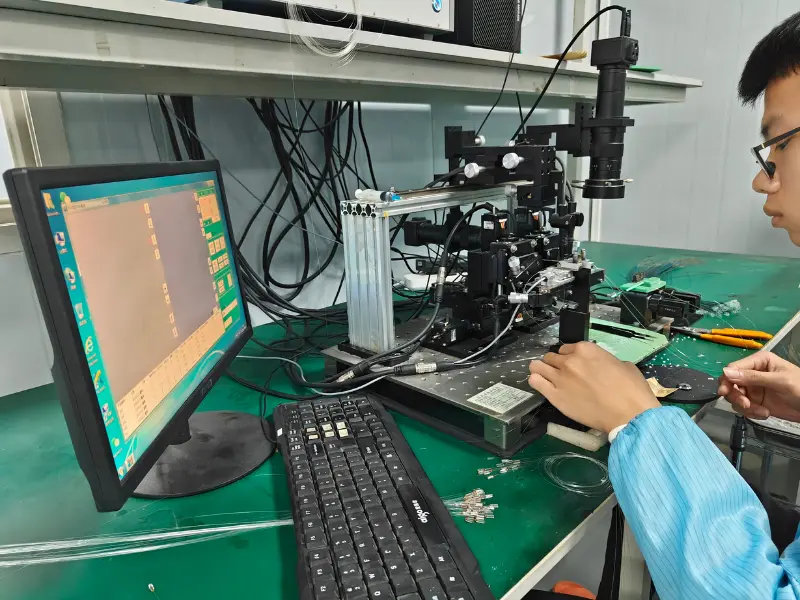

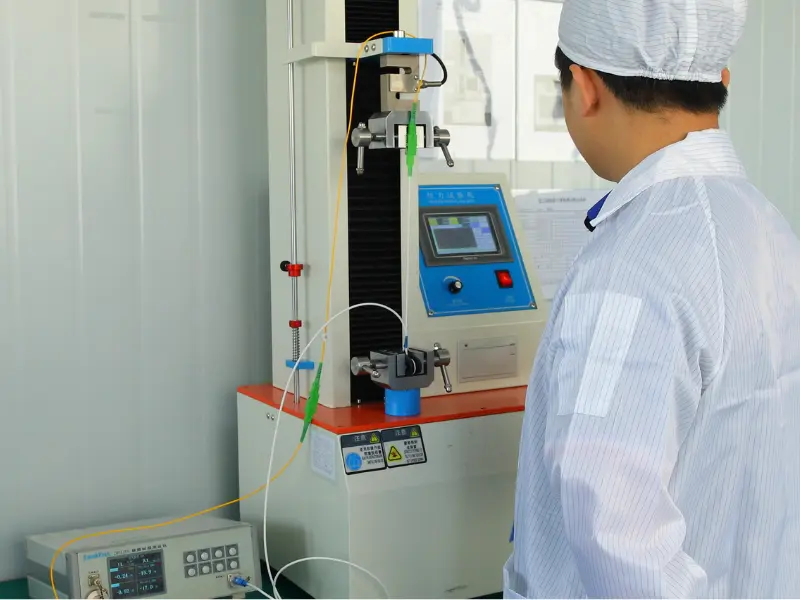

Optinen ja mekaaninen testaus
Valmiit liittimet testataan tuotespesifikaatioiden ja sovellusten mukaisesti.
Testaus voi sisältää:
- Lisäyksen menetys
- Palautustappio
- Lopeta-kasvojen tarkastus
- Parittelu ja mitat
- Veto- tai kestävyystestaus
Testikohteet ja hyväksymiskriteerit vahvistetaan projektin vaatimusten mukaisesti.

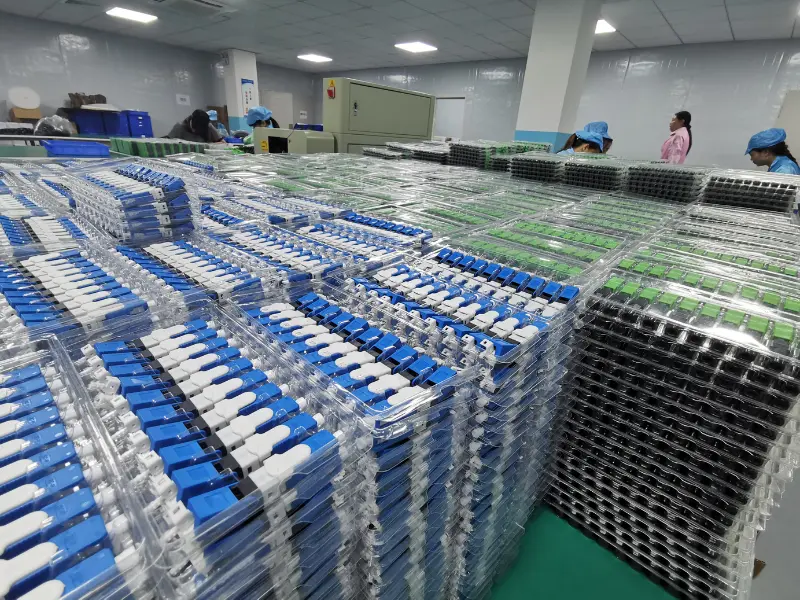

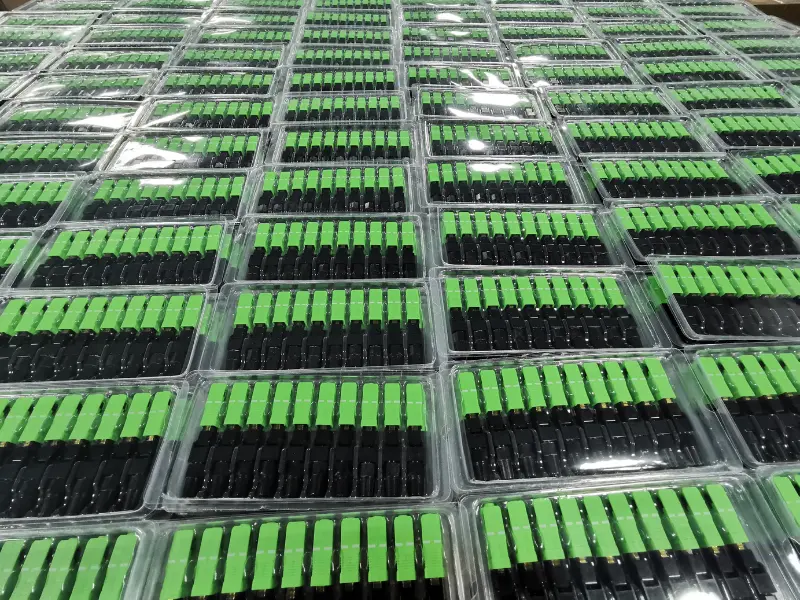

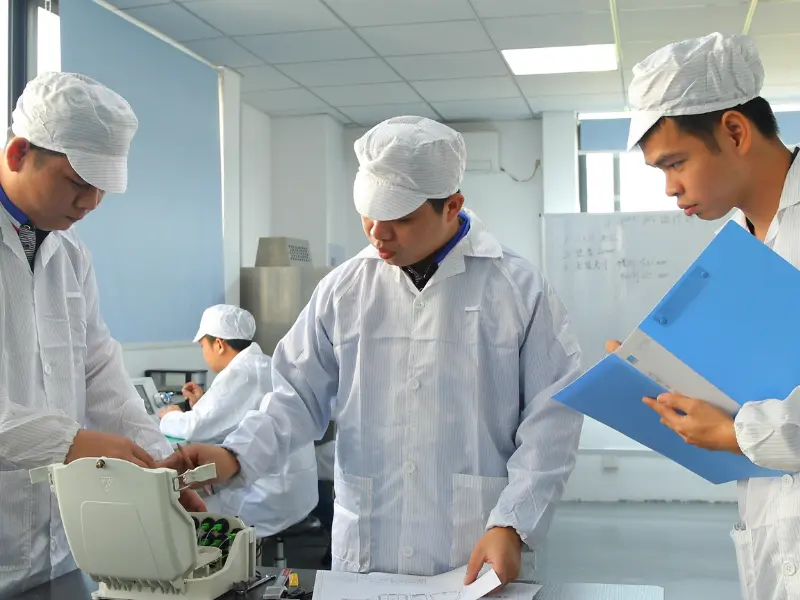

Lopputarkastus ja pakkaus
Hyväksytyt liittimet jatkavat lopputarkastukseen ja pakkaamiseen.
Viimeiset tarkistukset voivat sisältää:
- Ulkonäkö ja siisteys
- Loppu-kasvot
- Optinen suorituskyky
- Etiketin ja määrän tarkkuus
- Pakkauksen kunto
Tuotteet on suojattu pölysuojuksilla ja pakattu vakio- tai räätälöityihin pakkauksiin.
Keskustele liitinprojektistasi
Laadunvalvonta saapuvista materiaaleista lopulliseen lähetykseen
Tasainen liittimen laatu riippuu muustakin kuin lopullisesta testauksesta.
Valmis liitin voi läpäistä yhden optisen testin, vaikka siihen vaikuttavat edelleen epäjohdonmukaiset materiaalit, epävakaat asennusolosuhteet, pää{0}}pintojen kontaminaatio tai pakkausvauriot. Tästä syystä EVOLUX hallitsee laatua useissa vaiheissa, mukaan lukien saapuvat materiaalit, tuotantoprosessit, optinen suorituskyky, mekaaninen kokoonpano ja lähetyksen lopputarkastus.
Laatukriteerit vahvistetaan liitinmallin, sovelluksen ja asiakkaan vaatimusten mukaan. Räätälöityjä projekteja varten tarkastuskohteet ja hyväksymisstandardit voidaan tarkistaa ennen näytteen valmistelua tai massatuotantoa.
Saapuvan laadunvalvonta — IQC
Saapuvat komponentit tarkastetaan ennen tuotantoa materiaali-, mitta- ja ulkonäköongelmien tunnistamiseksi.
Tarkastus voi sisältää:
- Holkin mitat ja pinnan kunto
- Kotelon materiaali, mitat ja väri
- Lukitus- ja liitosrakenteet
- Jouset, saappaat ja mekaaniset komponentit
- Kuitu- tai -valmiiksi upotetut kuitukomponentit
- Etiketit ja pakkausmateriaalit
Vaatimustenvastaiset materiaalit tunnistetaan ja erotetaan ennen tuotantoa kokoonpanoongelmien vähentämiseksi ja erän yhdenmukaisuuden säilyttämiseksi.
In-Prosessin laadunvalvonta – IPQC
Keskeisiä tuotantovaiheita valvotaan, jotta kuidun sijoittelu, liitinrakenne ja kokoonpanon laatu säilyvät yhtenäisenä.
Tarkastus voi sisältää:
- Kuitujen valmistelu ja puhtaus
- Kuitujen asemointi ja holkin kokoonpano
- Liimaus-, kiinnitys- ja kovettumisolosuhteet
- Päätä-pintojen hiontaan ja kiillotukseen
- Kotelon suunta ja kokoonpanomitat
- Lukitus, kiinnitys ja tavaratilan asennus
Tuotanto noudattaa hyväksyttyjä eritelmiä ja työohjeita. Räätälöityjä tuotteita valvotaan vahvistetun piirustuksen, eritelmän tai hyväksytyn näytteen mukaan.
Optinen ja mekaaninen suorituskyvyn testaus
Valmiit liittimet testataan tuotemallin, käyttökohteen ja asiakkaiden vahvistettujen vaatimusten mukaan.
Testaus voi sisältää:
- Asennushäviö ja palautushäviö
- Lopeta-kasvojen tarkastus
- Liittimen mitat ja liitostila
- Yhteyden toistettavuus
- Vetolujuus ja kaapelin pysyvyys
- Mekaaninen kestävyys
- Ympäristö- tai lämpötilatestaus
Kaikki liittimet eivät vaadi samoja testejä. Tarkastuskohteet ja hyväksymiskriteerit vahvistetaan tuotesuunnittelun ja projektin vaatimusten mukaisesti.
Lopullinen laadunvalvonta ja jäljitettävyys — FQC/OQC
Valmiit liittimet tarkastetaan ennen pakkaamista ja toimitusta tuotteen laadun ja tilauksen tarkkuuden varmistamiseksi.
Viimeiset tarkistukset voivat sisältää:
- Optinen suorituskyky ja pää{0}}kasvojen kunto
- Tuotteen ulkonäkö ja puhtaus
- Kotelon väri ja tuotemerkintä
- Etiketti, määrä ja pakkaustarkkuus
- Pakkauksen ja{0}}asiakaskohtaiset vaatimukset
Hyväksytyt tuotteet luovutetaan lähetettäväksi, kun taas -sääntöjenvastaiset tuotteet erotetaan tarkastettavaksi. Projektista riippuen tukiasiakirjat voivat sisältää erän tarkastustietoja, optisia testiraportteja, näytteiden hyväksyntöjä, teknisiä tietoja, erän jäljitettävyyttä ja korjaustoimia koskevia tietueita.
Räätälöidyt kuituoptiset liittimet tarpeidesi mukaan
Vakiokuituliittimet eivät aina sovi jokaiseen verkkoon, laitteeseen tai asennusympäristöön. Erilaiset projektit voivat vaatia tietyn liittimen rakenteen, kuitutilan, kaapelin koon, kotelon värin, mekaanisen suunnittelun, optisen suorituskyvyn tai pakkausmuodon. EVOLUX tukee projektikohtaista räätälöintiä jakelijoille, urakoitsijoille, laitevalmistajille ja yksityisille-merkkibrändeille. Räätälöinnin toteutettavuus tarkistetaan vaaditun tuoterakenteen, tilausmäärän, materiaalien saatavuuden ja teknisten vaatimusten mukaan.
Liittimen kokoonpano
Liitinkokoonpanot voidaan valita tai muokata sovelluksen mukaan.
Saatavilla olevat vaihtoehdot voivat sisältää:
SC-liittimet/LC-liittimet/FC-liittimet/ST-liittimet/PC-kokoonpanot/UPC-kokoonpanot/APC-kokoonpanot/yksi-moodiliittimet/Monimuotoliittimet/Simplex-rakenteet/Duplex-rakenteet/Perinteiset kiillotetut liittimet/Kenttä-asennettavat pikaliittimet/Sovellus{2}}liitinyhdistelmät
Lopullinen kokoonpano vahvistetaan yhteensopivuuden, suorituskyvyn ja asennusvaatimusten mukaan.
Mekaaninen rakenne
Mekaaniset komponentit voidaan tarkistaa tai muokata projektikohtaisten{0}}vaatimusten mukaan.
Räätälöinti voi sisältää:
Liittimen kotelon rakenne/Käynnöstyyli/Tapakan pituus/Lukitusmekanismi/Huoren tekniset tiedot/Duplex-pidikkeen rakenne/Kaapelin-kiinnityskomponentit/Vahvistetut rakenteet/Vedenpitävät rakenteet/Asennustarvikkeet/
Mekaaninen räätälöinti voi edellyttää piirustusten tarkistusta, työkalujen arviointia tai näytetarkistusta.
Kuitu- ja kaapeliyhteensopivuus
Liitinrakenteet voidaan sovittaa erilaisiin kuitu- ja kaapelityyppeihin.
Saatavilla olevat yhteensopivuusvaihtoehdot voivat sisältää:
250 μm paljas kuitu / 900 μm puskuroitu kuitu / 2,0 mm kaapeli / 3,0 mm kaapeli / FTTH pudotuskaapeli / sisäkuitukaapeli / asiakkaan määrittämät kaapelirakenteet
Yhteensopivuus riippuu liittimen mallista. Asiakkaiden tulee toimittaa kaapelin mitat, rakennepiirustus tai fyysinen näyte, kun he pyytävät ei--standardikokoonpanoa.
Projekteissa, joissa käytetään asiakkaan-toimittamaa kaapelia, voidaan suositella näytekokoonpanoa ja yhteensopivuustestausta ennen massatuotantoa.
Ulkonäkö ja tuotteen tunnistetiedot
Ulkoasuvaihtoehdot voivat auttaa jakelijoita ja brändejä luomaan yhtenäisen tuotevalikoiman.
Saatavilla olevat vaihtoehdot voivat sisältää:
Liittimen kotelon väri / Boot väri / Duplex-klipsien väri / Tuotemerkintä / Lasermerkintä / Asiakkaan logo / Mallinumero / Eränumero / Tuotteen etiketti / Jakelijan{0}}erityinen tuotekoodi
Värien sovitus- ja merkintämenetelmät riippuvat liittimen materiaalista, tuotantomäärästä ja valmistuksen toteutettavuudesta.
Optiset ja mekaaniset suorituskykyvaatimukset
Suorituskykytavoitteita voidaan tarkastella tuotesuunnittelun ja käyttötarkoituksen mukaan.
Hankkeen vaatimukset voivat sisältää:
Tavoitteen lisäyshäviö/Tavoitteen palautushäviö/liitoksen toistettavuus/mekaaninen kestävyys/vetolujuus/kaapelin-pidätyskyky/käyttö-lämpötilavaatimukset/varastointi-lämpötilavaatimukset/ympäristöolosuhteet/sovelluskohtaiset-tarkastuskriteerit
Kaikki suoritustavoitteet ovat teknisen arvioinnin alaisia. Lopullinen eritelmä on vahvistettava asiakirjoilla, näytetestauksella tai hyväksytyllä tuotantonäytteellä ennen massavalmistusta.
Pakkaus ja dokumentaatio
Pakkaukset voidaan räätälöidä jakelijoille, projektiurakoitsijoille ja yksityisille{0}}merkkibrändeille.
Saatavilla olevat vaihtoehdot voivat sisältää:
EVOLUX-vakiopakkaus/Neutraalipakkaus/Yksityis-etikettipakkaus/Räätälöidyt tuoteetiketit/Viivakooditarrat/Sisä-laatikon etiketit/Pakkauksen merkinnät/Asiakaslogo/Käyttöohjeet/Asennuskortit/Pakkaukset-luettelomuodot/Asiakkaan-kohtaiset pakkausmäärät
Pakkaustiedot on vahvistettava ennen tuotantoa, jotta varmistetaan, että etiketit, viivakoodit, määrät ja pakkaustiedot vastaavat asiakkaan vastaanotto- ja jakeluvaatimuksia.
Optinen kuituliitin on laite, jota käytetään valokuitujen yhdistämiseen, mikä helpottaa valosignaalien tehokasta siirtoa. Optinen kuituliitin mahdollistaa nopeamman liittämisen ja irrottamisen kuin jatkos. Niitä on erilaisia, kuten SC, LC, ST ja MTP, joista jokainen on suunniteltu tiettyihin sovelluksiin.
Lucent-liittimet (LC)
LC-liittimissä on pienimmät holkit, joiden mitat ovat 1 1/4 mm, mikä on noin puolet ST-liittimen koosta. Pienen kokonsa ansiosta ne kuuluvat pienimuotoiseen päätteiden luokkaan. Nämä liittimet toimivat hyvin monimuotolähetin-vastaanottimissa ja yksimuotoisissa kaapeleissa.
Vakioliittimet (SC)
SC-liittimissä on 2 1/2 mm:n holkki, joka napsahtaa siististi paikoilleen. Työntö- ja vetoliike varmistaa liittimen. Tällaisten päätteiden suorituskyky on korkea, mikä yhdessä niiden käyttöönoton jälkeen laskeneen hintojen kanssa on lisännyt niiden suurta suosiota useissa sovelluksissa. Itse asiassa monet entiset ST-liitinsovellukset käyttävät nyt SC-liittimiä sen sijaan, koska SC keksittiin korvaamaan ST sekä tietoliikenteessä että tietoliikenteessä.
ST-liittimet
ST-liittimet ovat vanhimpia kuitukaapeliliitintyyppejä. Vuoteen 2005 asti tämä AT&T-liitinmerkki oli yksi suosituimmista kuituliittimistä. Vaikka ratkaisut, jotka ratkaisevat joitakin ongelmia, ST-liittimet ovat korvanneet nämä liittimet, ne ovat edelleen suosittuja. Nykyään niiden kustannukset ovat alhaiset heidän ikänsä vuoksi, joten ne ovat valinnanvaraa budjetti{4}}tarkkailuprojekteihin. ST-liittimien rakenne on 2 1/2 mm:n holkki, jossa on bajonett{8}}tyyppinen liitäntä kuitujen välillä sovittimen kautta. Nämä holkit käyttävät jousikuormitusta{10}}, mikä voi vaikeuttaa asennusta, ellei osissa ole tarkkaa istuinta, vaikka avainholkit auttavat kohdistamaan holkit liittämistä varten.
Ferrule Core (FC) -liittimet
FC-liittimet ovat suosituimpia yksimuotoisten{0}}liitäntöjen kanssa ennen LC- ja SC-liittimien käyttöönottoa. Näissä käytetään avaintettua, ruuvattavaa-holkkia. Holkin ruuvausprosessi vaatii kuitenkin ylimääräistä aikaa ja vaivaa verrattuna SC-liittimien napsahtamiseen-. Rakenteen ruuvi-estää yhteyden katkeamisen, vaikka joku vetää johdosta tai järjestelmässä on sovelluksia alueilla, joilla on paljon liikettä. Video over fiber on yksi käyttötarkoitus tämän tyyppisille liittimille kaapelin läpi kulkevan jatkuvan tiedonkulun ja liittimen turvallisuuden vuoksi. Kuten ST- ja SC-liittimet, FC-liitännät käyttävät 2 1/2 mm holkkia. Hybridisovittimella kuka tahansa voi luoda sillan näiden liitintyyppien välille.
Moniasentoiset optiset (MPO) liittimet
MTP on kaupallinen MPO-liittimien merkki. MTP- ja MPO-liittimet ovat samat, paitsi että MTP-brändillä on erityinen käyttö-suorituskykyisille sovelluksille, kun taas MPO toimii mekaanisemmissa tilanteissa. Nämä kaksi liitintä yhdistävät yleensä monikuituiset nauhakaapelit. Näissä liittimissä on kahdesta kuuteen riviä 12 tai 16 kuitua. MPO-liittimissä, joissa on 12 kuitua per rivi, voi olla kahdesta kuuteen riviä, joista kaksi on yleisin. Liittimissä, joissa on 16 kuitua riviä kohden, ei ole enempää kuin kaksi riviä. Holkkien välisissä liitännöissä käytetään nastoja ja reikiä kuidun päiden liittämiseen toiseen kaapeliin tai elektroniseen laitteeseen. Useimmiten tämän tyyppisissä liittimissä on sovelluksia joko nopeissa{12}}linkeissä, jotka käyttävät monimuotoa tai ennalta{13}}päätetyissä kaapeliryhmissä.
MT-RJ-liittimet
Tänään MT{0}}RJ-liittimet ovat kadonneet käytöstä. Jotkut järjestelmät saattavat kuitenkin vaatia näitä liittimiä korjausta varten. MT-RJ toimii vain monimuotokaapeleissa, joissa on kaksisuuntaisia kuituja. Molemmat kuidut menevät holkkiin, joka liitetään sen liitetyn puolikkaan nastoilla ja rei'illä, kuten MPO-päätteet. Tämän tyyppisistä liittimistä on myös joitain pistoke-ja-jakkimuunnelmia.
Kuituoptisen liittimen sovellus
Internet ja lähiverkot (LAN)
Kuituoptiset kaapelit mahdollistavat suuremman kaistanleveyden muihin kaapelivaihtoehtoihin verrattuna. Yleisiä verkkokäytön käyttökohteita ovat valokuitu, joka tarjoaa Internet- ja LAN-yhteyden koko rakennukseen. Kuituoptinen kaapeli toimii erityisen hyvin yli 90 metrin etäisyyksillä ja gigabitin{3}nopeuksilla yhteyksillä. Sekä lähiverkossa että nopeassa{5}}internetissä käytetään monimuotoista valokuitukaapelia. Monilla yrityksillä on nykyään kuitukaapeli televiestintäkaappiin, jotka sitten siirtävät signaalin kupari-pohjaiseen Cat5-kaapeliin ja muihin kaapeleihin. Nämä kaapelit kuljettavat signaalin tietokoneisiin ja puhelimiin. Tämä mediamuuntimien tai televiestintäkaappien käyttö saattaa kuitenkin kadota ajan myötä. Valokuituteknologian innovaatiot, tietoliikennekaappien korkeat ylläpitokustannukset ja kuituoptiikan hintojen lasku voivat lopulta tehdä kaikista kuituverkoista normin.
Community Antenna TV (CATV) ja muu televiestintä
Yhteisön antennitelevisio ja muut televiestintäyritykset suosivat usein valokuitukaapelia signaalien välittämiseen, koska ne ovat halvempia pitkiä matkoja pienemmällä häviöllä ja suuremmalla kaistanleveydellä vanhoihin teknologioihin verrattuna. Lisäksi jokainen lähettimen ja vastaanottimen kuitupari voi kuljettaa enemmän ääni- ja videosignaaleja. Langallisiin toimitusmenetelmiin verrattuna valokuitu voi mennä 100 kertaa pidemmälle ja yli 1000 kertaa nopeammin. CATV voi käyttää yksimuotoista kuituoptiikkakaapelointia suuremman kaistanleveyden ja pienemmän häviön saavuttamiseksi.
Yleishyödylliset verkot
Yleishyödylliset laitokset, kuten sähköyhtiöt tai kunnalliset vedenkäsittelylaitokset, käyttävät valokuitua monin eri tavoin. Niissä voi olla valokuituliitettyjä CCTV-valvontakameroita (CCTV) ja verkko, joka yhdistää eri sivustoja reaaliaikaisten-tietojen toimittamiseen. Esimerkiksi sähköyhtiöt tunnistivat tuotanto- ja jakelulaitteidensa häiriöt perinteisiin tietoliikennejohtoihin ja siirtyivät aikaisessa vaiheessa kuituoptiikkaan. Kaupungin hätäpalvelut käyttävät myös valokuitua CCTV:n, langattoman teknologian ja liikennekameroiden kanssa kommunikaatioiden ja tiedon jakamisen integroimiseksi vastaajien kesken. Lisäksi kuituyhteydet-kaupunkiverkkojen kautta voivat tarjota suuremman kaistanleveyden, jotta järjestelmään mahtuu suuri määrä kaupungin työntekijöitä, jotka voivat käyttää tietoja kerralla.
Teollinen verkostoituminen
Kuten sähköyhtiöissä, myös sähkömagneettisilla häiriöillä on merkitystä teollisissa yrityksissä käytettävien viestintätuotteiden valinnassa. Laitteiden sähköinen melu voi aiheuttaa vakavia ongelmia suojaamattoman johdinkaapelin kanssa. Mutta se ei tee samaa kuituoptiikalle. Kun monet teollisuuslaitokset siirtyvät älykkäisiin toimintoihin, joissa laitteet ovat yhteydessä toisiinsa ja Internetiin verkon kautta, luotettava yhteys on elintärkeää. Teollisissa sovelluksissa liittimissä on oltava kiinteät kiinnitykset, jotka eivät pääse helposti irti edes lähellä olevien koneiden aiheuttamasta jatkuvasta tärinästä.
Kuituoptiset liittimet ovat ainutlaatuisia. Kuitukaapelit lähettävät valopulsseja sähköisten signaalien sijaan, joten päätteiden tulee olla paljon tarkempia. Sen sijaan, että nastat vain saisivat koskettaa metallia-metalliin-, kuituoptisten liittimien on kohdistettava mikroskooppiset lasikuidut täydellisesti viestinnän mahdollistamiseksi. Vaikka kuituliittimiä on monia erilaisia, niillä on samanlaiset suunnitteluominaisuudet.
Simplex vs. duplex:Simplex tarkoittaa 1 liitintä per pää, kun taas duplex tarkoittaa 2 liitintä per pää. Kuituliittimessä on kolme pääkomponenttia: holkki, liittimen runko ja kytkentämekanismi.
Holkki:Tämä on ohut rakenne (usein lieriömäinen), joka todella pitää lasikuidun. Siinä on ontto{1}}keskiosa, joka muodostaa tiukan otteen kuidusta. Holkit on yleensä valmistettu keraamisesta, metallista tai korkealaatuisesta-muovista, ja niissä on yleensä yksi kuitunauha.
Liittimen runko:Tämä on muovi- tai metallirakenne, joka pitää holkin kiinni ja kiinnittyy vaippaan ja vahvistaa itse kuitukaapelin osia.
Kytkentämekanismi:Tämä on osa liittimen runkoa, joka pitää liittimen paikallaan, kun se liitetään toiseen laitteeseen (kytkimeen, verkkokorttiin, väliseinäliittimeen jne.). Se voi olla salpapidike, bajonetti-tyylinen mutteri tai vastaava laite.
Vaihe 1: Tunne kuitumäärä ja liitintyyppi
Valitse liitintyyppi olemassa olevien laitteidesi ja{0}}pitkän aikavälin suunnitelmiesi perusteella. Valitse LC-liitin, jos käytät yleisintä SFP-moduulia. Jos käytät QSFP28-moduulia, voit valita MPO- tai LC-liittimen. SC ja LC ovat yleisimmät valinnat, MPO on tarkoitettu suuritehoisille datakeskuksille, ja VSSF-liittimet, kuten CS ja SN, ovat 400 G:n ja sitä pidemmälle tarkoitettuihin kuitukaapelointisovelluksiin.
Vaihe 2: Tunne kuitutyyppi
Kuitukaapelin tavoin valokuituliittimet voidaan yleisesti luokitella yksimuotoisiin ja monimuotoisiin. Yksimuotokuitu mahdollistaa yhden valotilan leviämisen samanaikaisesti, mikä tarjoaa pisimmän lähetysetäisyyden. Monimuoto mahdollistaa useiden valomuotojen leviämisen kuidun läpi, mikä tukee hyvin lyhyttä matkaa, mutta alentaa kaapelointikustannuksia. Näillä kuituliittimillä on yleensä eri värikoodit tunnistamisen helpottamiseksi. Yksimoodiliittimissä on tyypillisesti sininen tai vihreä kansi, kun taas OM1/OM2-monimuotoliittimissä on beige-kannet, OM3:ssa aqua-värinen ja OM4-liittimissä magenta.
Vaihe 3: Tunne puolan tyyppi
Muista puolalainen tyyppi. Kuituoptisia liittimiä on saatavana PC-, UPC- ja APC-kiillotettuina. Eri kiillotusaine tarjoaa suorituskyvyn ja kustannuseron. Tarkista ne toimittajaltasi ennen tilaamista.
Vinkkejä kuituoptiseen liittimeen
Puhdista liittimet
Yksi tärkeimmistä vaiheista kuitukaapeleiden ja liittimien kunnossapidossa on puhdistaa ne säännöllisesti ja perusteellisesti. Lika, pöly, öljy ja muut epäpuhtaudet voivat vaikuttaa optisten signaalien laatuun ja suorituskykyyn, aiheuttaa vaimennusta, heijastusta ja häiriöitä ja jopa vahingoittaa kuidun ydintä tai liittimen pää{1}}pintaa. Käytä liittimien puhdistamiseen nukkaamatonta-pyyhkettä, puhdistuskasettia tai paineilmasäiliötä liittimen tyypistä ja koosta riippuen. Sinun tulee myös tarkastaa liittimet ennen ja jälkeen puhdistamisen mikroskoopilla tai videosondilla varmistaaksesi, että niissä ei ole roskia ja naarmuja.
Säilytä kaapelisi oikein
Toinen tärkeä tekijä kuitukaapeleiden ja liittimien kunnossapidossa on säilyttää niitä oikein, kun ne eivät ole käytössä tai kuljetettaessa. Älä altista kaapeleita äärimmäisille lämpötiloille, kosteudelle, auringonvalolle, kemikaaleille tai mekaaniselle rasitukselle, koska ne voivat heikentää kuitumateriaalia, aiheuttaa halkeamia tai rikkoa kaapelin. Sinun tulee myös kelata kaapelisi huolellisesti ja löysästi noudattaen suositeltua taivutussädettä ja välttäen taitoksia, kiertymiä tai solmuja. Sinun tulee merkitä kaapelisi selkeästi ja käyttää suojakorkkeja, pusseja tai koteloita pölyn ja liittimien vaurioitumisen estämiseksi.
Testaa kaapelisi säännöllisesti
Varmistaaksesi, että kuitukaapelisi ja liittimesi toimivat hyvin ja tarjoavat odotetun suorituskyvyn, sinun tulee testata niitä säännöllisesti asianmukaisilla työkaluilla ja menetelmillä. Sinun tulee mitata kaapeleiden optinen teho, vaimennus ja häviö tehomittarilla, valonlähteellä tai optisella aika{1}}verkkoalueen heijastusmittarilla (OTDR). Sinun tulee myös tarkistaa optisten signaalien laatu ja eheys optisella spektrianalysaattorilla (OSA) tai optisella modulaatioanalysaattorilla (OMA). Sinun tulee verrata testituloksia järjestelmäsi spesifikaatioihin ja standardeihin ja tunnistaa mahdolliset ongelmat tai poikkeamat.
Korjaa tai vaihda kaapelisi tarvittaessa
Joskus parhaimmista yrityksistäsi huolimatta kuitukaapelit ja liittimet voivat kärsiä vaurioista, kulumisesta tai viasta, jota ei voida korjata puhdistamalla tai testaamalla. Siinä tapauksessa sinun tulee korjata tai vaihtaa kaapelisi mahdollisimman pian välttääksesi lisäongelmia tai seisokkeja. Rikkoutuneiden tai leikattujen kuitujen liittämiseen tulee käyttää fuusiojatkosta tai mekaanista jatkosta noudattaen valmistajan ohjeita ja turvaohjeita. Käytä myös yhteensopivia ja korkealaatuisia-liittimiä, sovittimia ja liitäntäjohtoja kaapeleiden liittämiseen tai vaihtamiseen ja vältä erityyppisten tai -laatuisten kuitujen sekoittamista.
Kouluta henkilökuntaasi ja noudata parhaita käytäntöjä
Lopuksi, yksi tehokkaimmista tavoista huoltaa kuitukaapeleitasi ja liittimiäsi on kouluttaa henkilökuntaa ja noudattaa parhaita käytäntöjä kuitujärjestelmän käsittelyssä, asennuksessa ja käytössä. Sinun tulee kouluttaa henkilöstöäsi valokuituoptiikan perusteista, kuitukaapeleiden ja liittimien tyypeistä ja ominaisuuksista, kuitujen kanssa työskentelyn mahdollisista vaaroista ja riskeistä sekä asianmukaisista menettelyistä ja tekniikoista kuitukomponenttien puhdistamiseen, varastointiin, testaamiseen, korjaamiseen ja vaihtamiseen. Sinun tulee myös noudattaa alan standardeja ja ohjeita kuitujen asennuksesta, lopettamisesta ja sertifioinnista sekä dokumentoida ylläpitotoimesi ja asiakirjasi.
Lopullinen FAQ-opas kuituoptisiin liittimiin
K: Mikä on kuituoptinen liitin?
K: Mitkä ovat yleisimmät kuituliittimet?
K: Kuinka tunnistan kuituoptisen liittimen?
K: Mitä eroa on kuituoptisella liittimellä ja jatkoksella?
K: Miksi kuituliittimet ovat niin kalliita?
K: Mitä eroa on sinisen ja vihreän kuituliittimen välillä?
K: Mitä eroa on LC- ja SC-kuituliittimien välillä?
K: Kumpi on parempi SC- tai LC-liitin?
K: Kuinka voit erottaa ST- ja SC-liittimen?
K: Mitä MU-liitin tarkoittaa?
K: Mikä on kuituoptisten liittimien rakenne?
K: Kuinka kuituliittimet testataan?
K: Milloin ja miten valokuituliittimet puhdistetaan?
K: Kuinka valita oikea kuituoptinen liitin?
K: Mitä minun pitäisi tehdä, jos asensen SC-liittimen, mutta tarvitsen LC-tyypin?
K: Kuinka liität kuitukaapelin liittimeen?
K: Kuinka yhdistät kaksi valokaapeliliitintä?
K: Miksi minun on puhdistettava valokuituliittimet?
K: Voinko saada valokuituliittimen?
K: Mitä ovat SC-liittimet?
Yhtenä johtavista kuituoptisten liittimien valmistajista ja toimittajista Kiinassa toivotamme sinut lämpimästi tervetulleeksi ostamaan kuituoptisen liittimen varastossa täältä tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja edullisia. Ota yhteyttä nyt saadaksesi hinnaston ja ilmaisen näytteen.
