Kuituoptinen sovitin
Evolux Fiber: Ammattimainen kuituoptisen sovittimen valmistaja!
Shenzhen Evolux Fiber Co., Ltd on johtava huippuluokan valokuituratkaisujen toimittaja, joka on erikoistunut korkealaatuisten kuituoptisten tuotteiden tutkimukseen, kehittämiseen, valmistukseen ja jakeluun. Vuonna 2013 perustettu ja pääkonttori Shen Zhenissä, Kiinassa, olemme nousseet luotetuksi nimeksi kuituoptiikan alalla. Keskitymme vahvasti innovaatioihin ja luotettavuuteen ja pyrimme vastaamaan globaalin televiestintäalan muuttuviin vaatimuksiin.
Edumme
Monipuolinen tuotevalikoima
Tarjoamme kattavan valikoiman optisia kuitutuotteita yksi{0}}- ja monimuotoisista-optisista kuiduista erityisiin sovelluksiin tarkoitettuihin optisiin kuituihin, mukaan lukien valokuitukaapeleita, liittimiä, lähetin-vastaanottimia, sovittimia ja niihin liittyviä lisävarusteita asiakkaidemme erilaisiin tarpeisiin.
Erinomainen asiakastuki
Olemme koonneet asiantuntijaryhmän, joka on valmis tukemaan asiakkaitamme. Ne auttavat asiakkaita valitsemaan oikean kuituoptisen ratkaisun ja ohjaavat käyttöönottoprosessia, jolloin asiakkaat voivat nauttia kattavasta{{1}myyntiä edeltävästä konsultaatiosta,-myyntituesta ja teknisestä tuesta.
Kehittyneet T&K-palvelut
Huippuluokan--huippuluokan T&K-tilat, laitteet ja erikoistuneet laboratoriot tarjoavat ihanteellisen ympäristön kuituoptisten materiaalien, suunnittelun ja valmistusprosessien -huippuluokan tutkimukselle, kokeilulle ja testaukselle.
Ammattitaitoiset räätälöintipalvelut
Tarjoamme räätälöityjä vaihtoehtoja, joiden avulla asiakkaat voivat räätälöidä valokuitutuotteita omien tarpeidensa mukaan. Kuidun halkaisija, pinnoitemateriaali tai liitintyyppi voidaan räätälöidä joustavasti.
Product Categories
Latest Products
KUITUOPTISET SOVITIN OEM & bulkkitoimitus
Luotettava kuituoptisten sovittimien toimittaja tuotteisiisi ja projekteihisi
Hanki standardi-, hybridi- ja monikuituadapterit tietoliikenneverkkoihin, FTTH-järjestelmiin, datakeskuksiin, kuitujakelulaitteisiin ja OEM-yhteystuotteisiin.
Evolux toimittaa SC-, LC-, FC-, ST-, E2000-, MU-, MT-RJ- ja MPO/MTP-kuituoptisia sovittimia yksi-moodi-, monimuoto-, UPC-, APC-, simplex-, duplex- ja moni-kuitukokoonpanoissa.
Olitpa sitten hankkimassa vakiokuituoptisia liittimiä jakelua varten, sovittamassa sovittimia projektin tuoteluetteloon tai kehittämässä yksityistä{0}} tuotemerkkiä, tiimimme voi auttaa vahvistamaan tarvittavat kokoonpanot ennen näytteenottoa ja tuotantoa.
01
Vakio- ja mukautetut kokoonpanot
Valitse sovelluksellesi tarvittava liitinliitäntä, kuitutila, kiillotustyyppi, porttikokoonpano, kotelorakenne ja pakkaus.
02
Esimerkki-tuotantotuesta-
Arvioi tuotteen sopivuus, yhteensopivuus, ulkonäkö ja sovellettavat suorituskykyvaatimukset ennen kuin siirryt massatuotantoon.
03
OEM-tarrat ja -pakkaukset
Asiakaskohtaisista-tarroista, mallinumeroista, viivakoodeista, logoista ja pakkauksista voidaan keskustella yksityisten-etikettien ja jakelutilausten yhteydessä.
04
Pienet-erä- ja määrätilaukset
Tukea on saatavana näytearviointiin, pieniin-erämuokkauksiin ja projektiin-joukkoostoihin.
Määritä kuituoptinen sovitin juuri sinun sovelluksellesi
Kuituoptisen sovittimen valintaan kuuluu muutakin kuin liittimen nimen sovittaminen. Liittimen liitäntä, kiillotustyyppi, kuitutila, porttitiheys, kohdistusholkki, asennusrakenne ja kotelon rakenne voivat kaikki vaikuttaa yhteensopivuuteen sen verkon, paneelin tai laitteen kanssa, johon sovitin asennetaan.
Lähetä meille tekniset vaatimukset, olemassa oleva tietolomake, piirustus tai fyysinen näyte. Tarkistamme kokoonpanon ennen näytteiden tai tuotannon järjestämistä.
Liittimen käyttöliittymä
Valitse kuituverkkoasi, laitteistoasi tai paneelijärjestelmääsi sopiva liitin.
Saatavilla olevat vaihtoehdot ovat:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hybridi adapterit
Jos kyseessä on hybridikuituoptinen sovitin, määritä tarvittava liitinliitäntä kummallekin puolelle.
Kuitutila
Valitse kuitutila, joka vastaa kytkettyjä kaapelikokoonpanoja ja verkon siirtovaatimuksia.
Saatavilla olevat vaihtoehdot ovat:
- Yksi{0}}tila
- Monitila
- OM3 kokoonpanot
- OM4 kokoonpanot
- Sovelluskohtaiset-asetukset
Anna kuitutila tai olemassa olevan kaapelin tiedot pyytäessäsi näytteitä tai tarjousta.
Puolalainen tyyppi
Vahvista liitettyjen kuitukomponenttien ja laiteliitäntöjen vaatima liittimen kiillotustyyppi.
Yleisiä vaihtoehtoja ovat:
- UPC
- APC
- UPC-to-UPC
- APC-to-APC
- Hybridikiillotuskokoonpanot
Jos kyseessä on hybridisovitin, määritä tarvittaessa molemmille puolille vaadittava kiillotustyyppi.
Portin konfigurointi
Valitse porttikokoonpano liitintyypin, paneelitiheyden ja asennusympäristön mukaan.
Saatavilla olevat kokoonpanot voivat sisältää:
- Yksinkertainen
- Duplex
- Quad
- Moni{0}}portti
- Monikuituinen{0}}
Anna tarvittava määrä portteja ja paneelisovellus, jotta voimme varmistaa yhteensopivan sovittimen rakenteen.
Asennus ja kotelorakenne
Valitse asennus- ja kotelorakenne paneelin aukon, asennustavan ja käyttöympäristön mukaan.
Käytettävissä olevat rakenteet voivat sisältää:
- Laipallinen
- Laipaton
- Ilmoittaudu{0}}sisään
- Ruuvi{0}}kiinnitys
- Suljettu
- Metallikotelo
- Muovinen kotelo
Ilmoita paneelin aukko tai olemassa olevan sovittimen mitat, kun mekaaninen yhteensopivuus on kriittinen.
Tasausholkki
Valitse kohdistusholkki liittimen tyypin, holkkimateriaalin ja vaaditun liitännän suorituskyvyn mukaan.
Saatavilla olevat vaihtoehdot voivat sisältää:
- Keraaminen holkki
- Metalliholkki
- Halkaistu hiha
- Kiinteä hiha
- Sovelluskohtaiset{0}holkkivaihtoehdot
Jos tarvitaan tiettyä holkkimateriaalia, sisällytä se tekniseen erittelyyn tai tiedusteluon.
MPO/MTP-kokoonpano
MPO/MTP-kuituoptiset sovittimet vaativat useita määritystietoja varmistaakseen yhteensopivuuden koko monikuitujärjestelmän kanssa.
Määritä:
- Kuitumäärä
- Avaimen suunta
- Vaadittu napaisuus
- Laipallinen tai laipaton rakenne
- Kotelon väri
- Paneeli- tai kasettisovellus
Liittimen sukupuoli tulee myös vahvistaa silloin, kun se vaikuttaa koko kaapelikokoonpanoon.
Räätälöity asunto ja tunnistus
Mukauta sovittimen ulkonäkö, tunniste ja pakkaus brändisi tai jakeluvaatimustesi mukaan.
Saatavilla olevat vaihtoehdot voivat sisältää:
- Kotelon väri
- Pölysuojan väri
- Tuotteen merkintä
- Asiakasmerkki
- Mallinumero
- Viivakoodi
- Sisäpakkaus
- Ulkopakkauksen merkintä
Räätälöinnin saatavuus ja MOQ riippuvat tuotteen rakenteesta ja tilausmäärästä.
KUITUOPTISEN SOVITTIMEN VALMISTUSPROSESSI
Kuinka kuituoptisia sovittimia valmistetaan?
Kuituoptisen sovittimen valmistus vaatii tarkat kotelon mitat, vakaan liittimen pidon ja tarkan kohdistuksen kytkettyjen kuituliitäntöjen välillä.
Tarkka valmistusprosessi vaihtelee adapterin tyypin, kotelomateriaalin, asennusrakenteen ja kohdistustavan mukaan. Jokainen tilaus tulee valmistaa hyväksyttyjen tuotespesifikaatioiden, piirustus- ja tarkastusvaatimusten mukaisesti.

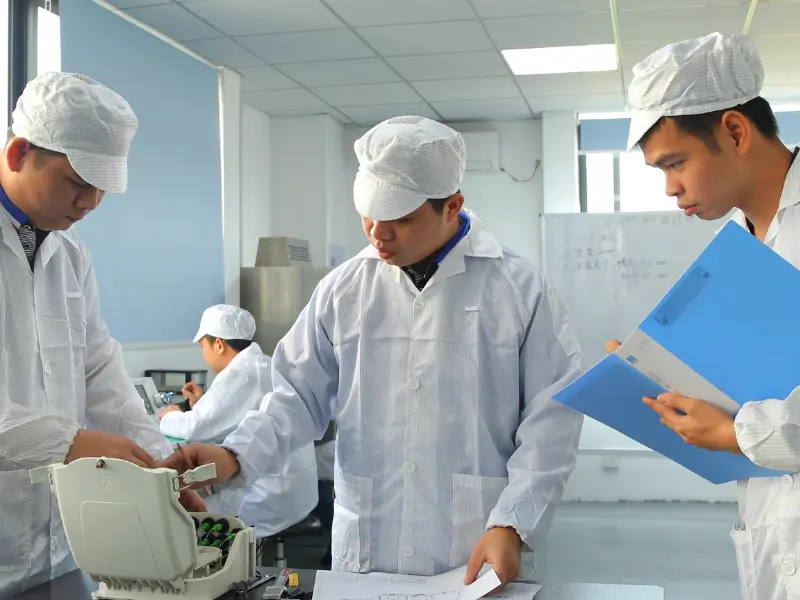

Tekniset tiedot ja materiaalin tarkastus
Ennen tuotantoa tuotteen piirustus, sovittimen kokoonpano ja tilausvaatimukset tarkistetaan ja vahvistetaan.
Saapuvat kotelot, kohdistusholkit, kiinnityspidikkeet, ikkunaluukut, pölysuojukset ja muut komponentit tarkastetaan:
- Oikeat mitat
- Materiaali ja väri
- Pinnan kunto
- Puhtaus
- Komponenttien eheys
- Mallin ja erän tunnistaminen
Hyväksyttyä piirustusta, näytettä tai spesifikaatiota käytetään tuotannon ja tarkastuksen referenssinä.

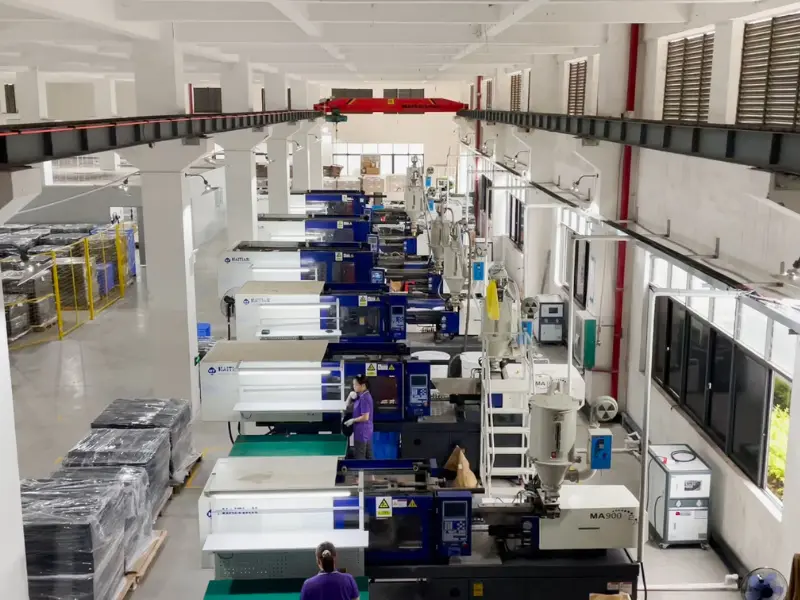

Koteloiden muovaus ja käsittely
Muoviset sovitinkotelot on valettu vaaditun liitinrajapinnan, asennusrakenteen ja tunnistusvärin mukaan.
Metalliset sovitinrungot saattavat vaatia koneistusta, muotoilua tai pintakäsittelyä tuotesuunnittelusta riippuen.
Kotelo on tarkastettu:
- Mittojen tarkkuus
- Pintaviat
- Välähdys tai muodonmuutos
- Laippa ja klipsirakenne
- Liittimen-sisääntulon geometria
- Paneelikiinnitys{0}}yhteensopivuus
Kohdistuskomponenttien valmistelu
SC-, LC-, FC-, ST-, MU-, E2000- ja muiden holkki{1}}pohjaisten sovittimien keraamiset tai metalliset kohdistusholkit puhdistetaan ja valmistetaan asennusta varten.
MPO/MTP-kuituoptisten sovittimien valmistelussa keskitytään:
- Avaimen suunta
- Liittimen sijoitus
- Säilytysrakenne
- Laipan kokoonpano
- Kotelon geometria
- Paneelin yhteensopivuus
Kaikkien osien on oltava puhtaita ja vaurioitumattomia ennen kokoamista.

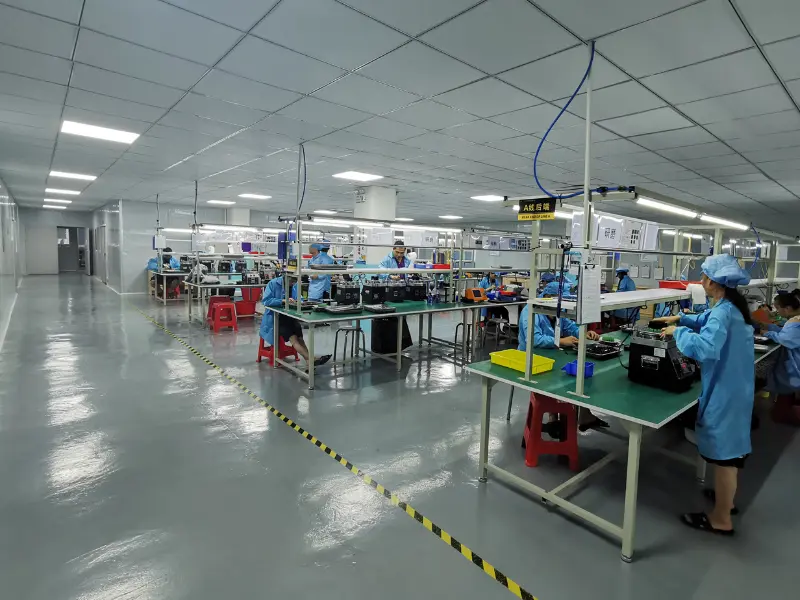

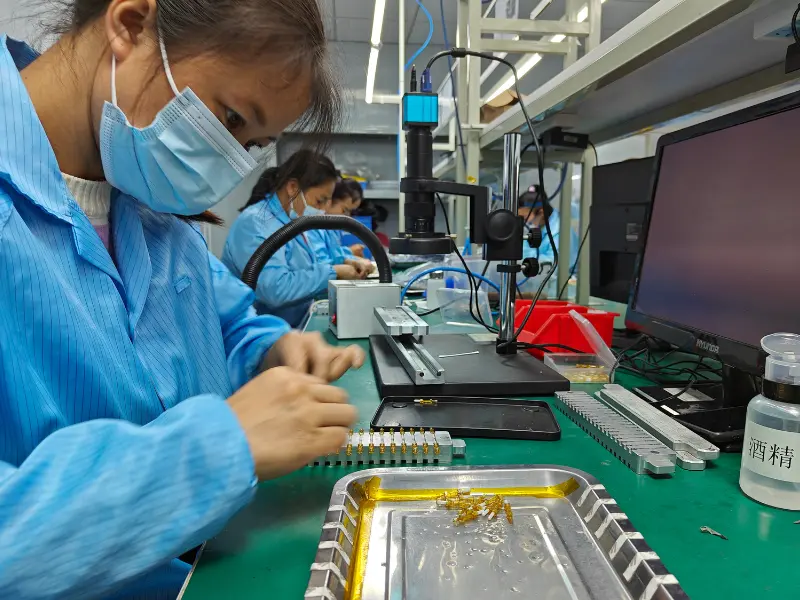

Tarkkuusadapterikokoonpano
Kotelo, kohdistusosat ja asennustarvikkeet kootaan hyväksytyn tuotesuunnitelman mukaisesti.
Kokoonpano voi sisältää:
- Kohdistusholkin asennus
- Asunto-osien yhdistäminen
- Kiinnityspidikkeiden tai ruuvien asennus
- Sälekaihtimien ja pölysuojusten asennus
- Vahvistaa avaimen suunnan
- Tuotemerkintöjen kiinnittäminen
Hallittu kokoonpano auttaa estämään holkkien siirtymisen, kotelon vaurioitumisen ja virheellisen komponenttien asennuksen.

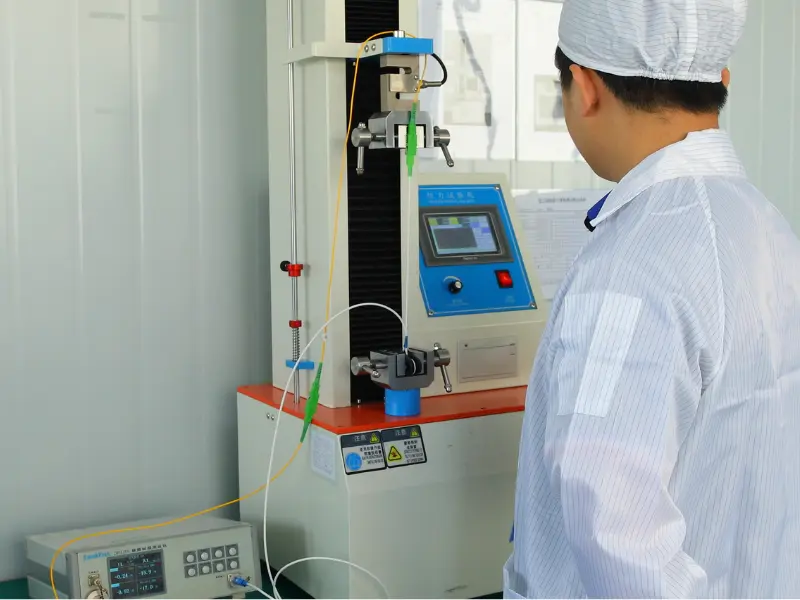

Mekaaninen ja optinen tarkastus
Koottu sovitin tarkastetaan mekaanisen yhteensopivuuden, rakenteellisen vakauden ja soveltuvan optisen suorituskyvyn varmistamiseksi.
Tarkastus ja testaus voivat sisältää:
- Kokonaismitat
- Paneelin istuvuus
- Liittimen asettaminen ja irrottaminen
- Liittimen kiinnitys
- Sulkimen toiminta
- Avaimen suunta
- Pariliitoksen{0}}lisäyksen menetys
- Yhteyden toistettavuus
- Parittelun kestävyys

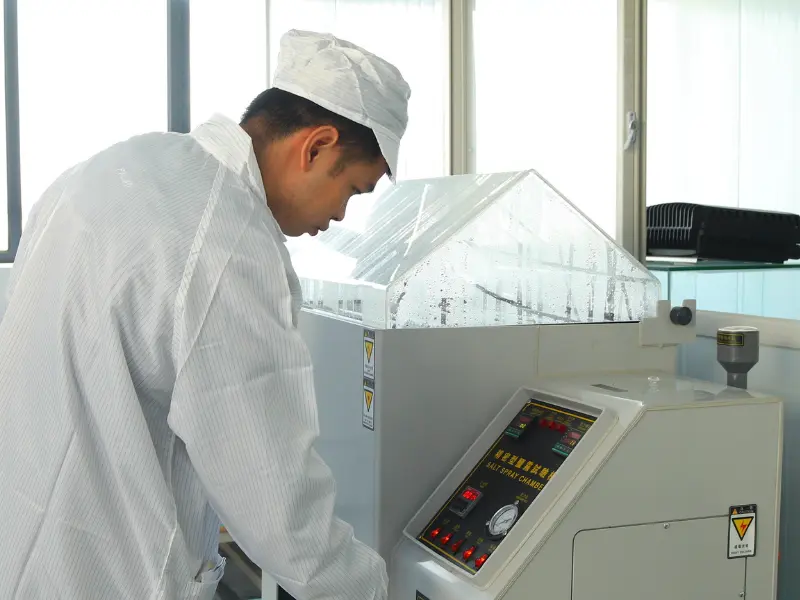

- Ympäristön luotettavuuden testaus
Testausvaatimukset ja hyväksymisrajat riippuvat sovittimen mallista ja asiakkaan spesifikaatioista.
Puhdistus, lopputarkastus ja pakkaus
Kokoamisen ja testauksen jälkeen adapteri puhdistetaan pölyn, hiukkasten ja tuotantojäämien poistamiseksi.
Lopputarkastus vahvistaa:
- Oikea tuotemalli
- Kotelon ja pölysuojuksen väri
- Pinnan kunto
- Sisäinen puhtaus
- Etikettien ja viivakoodien tarkkuus
- Tuotteen määrä
- Pakkausmenetelmä
- Kartonkimerkinnät

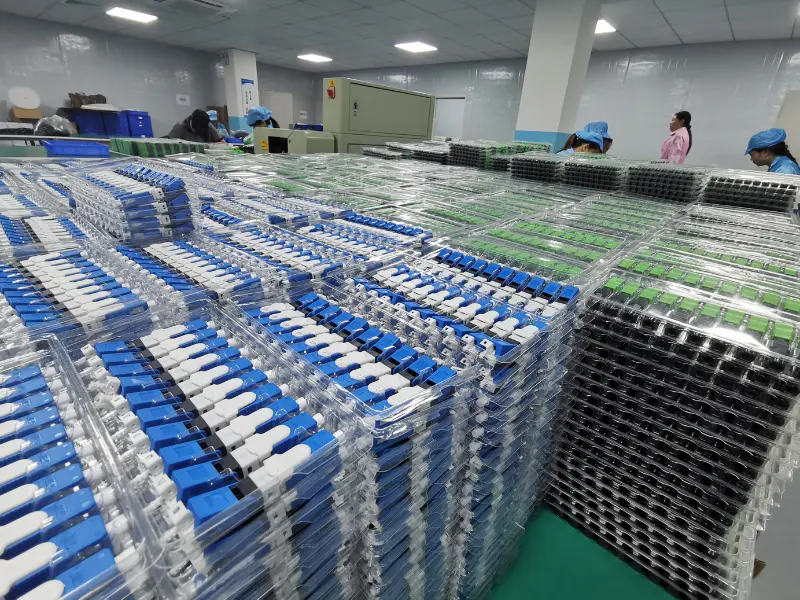

Hyväksytyt sovittimet pakataan irtotavarana, yksittäisiin tai asiakaskohtaisiin pakkauksiin ennen toimitusta.
Kuituoptiset sovittimet (tunnetaan myös nimellä kuituliittimet, Fiber Adapter ) on suunniteltu yhdistämään kaksi optista kaapelia yhteen. Niissä on yksi kuituliitin (simplex), kaksikuituliitin (duplex) tai joskus neljä kuituliitin (quad). Optinen kuituadapteri voidaan liittää erityyppisiin optisiin liittimiin optisen kuituadapterin molemmissa päissä muunnoksen toteuttamiseksi eri liitäntöjen, kuten FC, SC, ST, LC, MTRJ, MPO ja E2000 välillä, ja sitä käytetään laajasti optisten kuitujen jakelukehysten (ODF) instrumenteissa, mikä tarjoaa erinomaisen, vakaan ja luotettavan suorituskyvyn.
Yleiset kuituoptisten sovitinten tyypit
SC-sovitin
SC (Subscriber Connector) -sovitin on neliön muotoinen{0}}sovitin, joka käyttää työntö-vetomekanismia nopeiden ja turvallisten yhteyksien luomiseen. Sitä käytetään laajasti tietoliikenne- ja tietoliikenneverkoissa.
LC-sovitin
LC (Lucent Connector) -sovitin on pieni, -tiheyksinen liitin, jossa on push-pull-rakenne. Sitä käytetään yleisesti tietokeskus- ja tietoliikennesovelluksissa, joissa tilan optimointi on ratkaisevan tärkeää.
ST-sovitin
ST (Straight Tip) -sovitin on bajonetti-tyylinen liitin, jossa on kierre-on/twist-off -mekanismi. Vaikka se on harvinaisempi nykyaikaisissa asennuksissa, sitä käytettiin laajalti vanhemmissa verkoissa.
MTP/MPO-sovitin
MTP-sovittimia (Multi-Fiber Termination Push-on) ja MPO-sovittimia (Multi-Fiber Push-On) käytetään korkean-tiheyden sovelluksissa. Ne yhdistetään usein rinnakkaisoptiikkaan, ja niitä käytetään yleisesti datakeskusympäristöissä nopeissa{6}}yhteyksissä.
FC-sovitin
FC-sovittimessa (Ferrule Connector) on ruuvi{0}}mekanismi, ja sitä käytetään usein testauslaitteissa ja joissakin vanhemmissa valokuituverkoissa. Se on harvinaisempaa nykyaikaisissa asennuksissa.
MT-RJ-sovitin
MT-RJ (Mechanical Transfer-Registered Jack) -sovitin on kaksipuolinen liitin, jossa on molemmat kuidut yhdessä pienessä koossa. Sitä käytetään yleisesti verkkosovelluksissa, joissa tilaa tarvitaan.
Kuituoptisen sovittimen käyttö
Lähiverkko tai Internet
Tätä käytetään paikallisverkkojen asentamiseen, jotka koostuvat välijohdoista. Esimerkiksi Ethernet-verkoissa välijohdot yhdistävät laitteet kuituoptisella sovittimella tai kytkentäpaneelilla. Markkinoilla on useita tyyppejä, ja niistä on erilaisia yhdistelmiä ja lajikkeita.
Kuituoptinen pääte
Tätä käytetään optisen kuidun päättämiseen ja sitä löytyy yleisesti tietoliikenne-, LAN- ja CATV-sovelluksista. Näitä sovittimia käytetään yleensä yhdistämään optisen kuidun toinen pää sovittimeen päätettä varten ja toinen pää tyyppikuitujen päihin. Samoin irtisanominen voidaan tehdä manuaalisesti tai automaattisesti tarpeidesi ja laitteesi mukaan.
Verkostoituminen
Tätä käytetään verkkojärjestelmien asennuksessa. Myös tässä tapauksessa verkkojohtoja käytetään tietokoneiden yhdistämiseen verkkoon. Kuituoptista sovitinta voidaan käyttää kuituoptisen liitosalustan kanssa, koska se suojaa niitä vaurioilta. Nämä sovittimet on kuitenkin kiinnitetty jokaisen johdon päähän varmistaakseen, että se toimii oikein ja tehokkaasti. Lisäksi verkkokaapeleita asennettaessa on suositeltavaa käyttää työkaluja, kuten kaapelinpoistoa ja puristinta. Näillä työkaluilla kaikki verkkojärjestelmän johdot leikataan, kuoritaan ja liitetään oikein. Lisäksi on myös varmistettava, että käytetään kupari-suojattua kaapelia (RG6), koska se tarjoaa paremman signaalin laadun ja minimoi muiden laitteiden aiheuttamat häiriöt.
Turvajärjestelmä
Tätä käytetään turvajärjestelmässä, jossa on hälytys. Tämä sovitin on kytketty hälyttimen ja vastaanottimen väliin, jolloin molemmat laitteet voivat kommunikoida langattoman verkkoyhteyden kautta. Turvajärjestelmä tarvitsee aina luotettavaa dataa, joten valokuituadapterit sopivat parhaiten tähän tarkoitukseen.
Sovittimen palonestoluokka
Syttyvyys UL94 on muovimateriaalien laajimmin käytetty syttyvyysstandardi. Sitä käytetään arvioimaan materiaalin sammutuskykyä syttymisen jälkeen. Palonopeuden, palamisajan ja tippumisenestokyvyn mukaan on monia tapoja arvioida sammutuskyky. HB, V0, V1, V2 ovat erilaisia palonestolaatuja, koska niiden arvot ovat erilaisia, liekinkestävyystestimenetelmä on myös erilainen, ja myös testiarviointistandardi on erilainen. Paloa hidastavia laatuja lisätään vähitellen HB, V-2, V-1 arvoon V-0.
Lisäyksen menetys
Lisäyshäviön on yleensä oltava alle 0,2 dB. Jos välityshäviö on liian suuri, se vaikuttaa optiseen lähetykseen.
Kestävyys
Kuituoptisen kaapelin sovitin on kytkettävä ja irrotettava usein käytön aikana, joten sovittimen kestävyyden tulee olla korkea. Normaali standardi edellyttää, että kytkemisen ja irrottamisen määrä voi olla yli 500 kertaa ilman, että se vaikuttaa suorituskykyyn.
Käyttölämpötila
-40 astetta ~ 75 astetta on FC-ST-sovittimen normaali käyttölämpötila-alue.
Kuituoptisen sovittimen kohdistusholkin materiaali
Kohdistusholkki on optisen kuituadapterin tärkein osa. Yleensä käytetään metallia tai keraamisia materiaaleja. Keramiikasta valmistetulla optisella kuituadapterilla on suhteellisen hyvä vaikutus. Koska keramiikan kiderakenne on kova ja sitä ei ole helppo muuttaa muotoaan, se voi saavuttaa nopean kohdistuksen ja erittäin tarkan kuidun päiden välisen liitoksen.
muut
Kun valitset kuituoptista sovitinta, voit valita suhteellisen korkealaatuisia -vakaita kuituoptisia sovittimia yllä olevien tärkeiden tekijöiden perusteella. Tietenkin sinun on otettava huomioon myös muut laatuun vaikuttavat tekijät, kuten vetolujuus ja vaatimustenmukaisuusstandardit. Kuituoptisia sovittimia käytetään laajalti viestintähuoneessa, FTTH-kuitu kotiin, lähiverkko, valokuituviestintäjärjestelmä, kuituoptisen yhteyden siirtolaitteet, maanpuolustuksen taisteluvalmiudet jne. Vaikka optinen kuituadapteri on pieni, sen laatu vaikuttaa suoraan koko valokuitulinkkiin. Siksi kuituoptisen sovittimen valinnan tulee olla tiukka ja kattava.
Vinkkejä kuituoptisiin sovittimiin
Vaihe 1:Tarkista kuituoptinen liitin, komponentti tai laipio kuituputken avulla.
Vaihe 2:Jos liitin on likainen, puhdista se kuivapesutekniikalla.
Kemiallinen pesu:Pyyhi liittimen päätypinta kuivaa puhdistusliinaa vasten (yksi pyyhkäisy kuvausta kohden) keskipaineisella kela{0}}kasetinpuhdistusaineella. Kiillotettujen APC-liittimien osalta varmista, että koko päätypinnan pinta sopii puhdistusliinaan. Kuivapesu poistaa yleensä ilman leviävän saastumisen, ja sitä tulee yrittää ensin. Tarkista puhdistuksen jälkeen liittimen päätypinta likaantumisen varalta.
Vaihe 3:Tarkasta liitin.
Vaihe 4:Jos liitin on edelleen likainen, toista kuivapesutekniikka.
Vaihe 5:Tarkasta liitin.
Vaihe 6:Jos liitin on edelleen likainen, puhdista se märkäpuhdistustekniikalla ja sen jälkeen välittömästi kuivapesulla, jotta päätypintaan ei jää jäämiä.
Märkäpuhdistus: Kostuta osa nukkaamattomasta pyyhkeestä kevyesti kuituoptisella puhdistusliuoksella (tai > 91 % isopropyylialkoholilla) ja keskimääräisellä paineella pyyhi ensin päätypinta märkää aluetta vasten ja sitten kuivalle alueelle mahdollisten jäänteiden poistamiseksi päätypinnasta. Varmista APC-kiillotettujen liittimien kohdalla, että koko päätypinta sopii puhdistuspyyhkeisiin. Märkäpuhdistus on aggressiivisempaa kuin kuivapesu, ja se poistaa ilmassa leviävät epäpuhtaudet sekä kevyet öljyjäämät ja kalvot.
Vaihe 7:Tarkista liitin uudelleen.
Vaihe 8:Jos likaa ei vieläkään voida poistaa, toista puhdistustoimenpide, kunnes päätypinta on puhdas.
Huomautus:Älä koskaan käytä alkoholia tai märkäpuhdistusta ilman keinoa varmistaa, että se ei jätä jäämiä päätypintaan. Tai se vahingoittaa laitteita.
Lopullinen FAQ-opas kuituoptisiin sovittimiin
K: Mikä on valokuituverkkosovitin?
K: Mitä valokuituadapteri tarkoittaa?
K: Kuinka puhdistaa kuituoptinen sovitin?
K: Kuinka käyttää paljaskuituadapteria?
K: Mikä on paljaskuituadapteri?
K: Ovatko kuituoptiset sovittimet samat kuin kuituoptiset liittimet?
K: Minkä tyyppisiä kuituoptisia sovittimia on?
K: Mitkä ovat kuituoptisten sovittimien avainkomponentit?
K: Mitä hyötyä kuituoptisten sovittimien käytöstä on?
K: Kuinka huoltaa kuituoptisia sovittimia?
K: Kuinka valita kuituoptiset sovittimet?
K: Kuinka puhdistaa kuituoptiset liittimet?
K: Mikä on kuituoptisen sovittimen tarkoitus?
K: Mikä on LC-kuituoptinen sovitin?
K: Mitä eroa on yksimuotoisten ja monimuotoisten sovittimien välillä?
K: Mitä eroa on uros- ja naissovittimella?
K: Mikä on vaimennettu kuituoptinen sovitin?
K: Mikä on pikaliitin{0}}kuituoptinen sovitin?
K: Mikä on kuituoptisen sovittimen liitäntähäviö?
K: Kestävätkö kuituoptiset sovittimet pitkään?
Yhtenä johtavista kuituoptisten sovitinten valmistajista ja toimittajista Kiinassa toivotamme sinut lämpimästi tervetulleeksi ostamaan kuituoptisen sovittimen varastossa täältä tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja edullisia. Ota yhteyttä nyt saadaksesi hinnaston ja ilmaisen näytteen.
