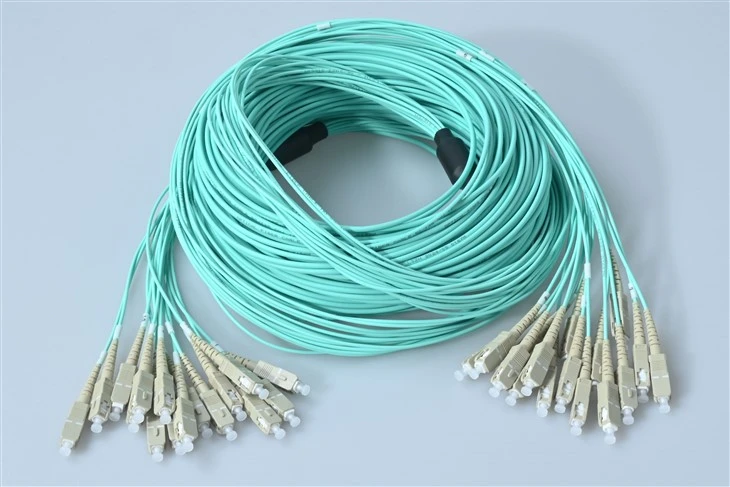

16 Core Patch Cord SC Multimode OM3

A: Hieno kysymys! Tässä on sopimus – kun käytät 16 kuitua, sinulla on kaksi vaihtoehtoa: niputtaa 8 duplex-kaapelia tai käyttää yhtä 16-johtimista. Monikuituinen lähestymistapa voittaa useista syistä. Ensinnäkin kaapelien hallinnasta tulee paljon yksinkertaisempaa – yksi kaapeli reititettäviksi verrattuna kahdeksaan erilliseen kaapeliin, joka sotkee ​​reittisi. Toiseksi säästät paljon telinetilaa{11}}suurtiheysympäristöissä. Kolmanneksi asennusaika lyhenee dramaattisesti – olemme nähneet teknikot lyhentäneen korjausaikaansa 60–70 % verrattuna yksittäisten duplex-laitteiden käyttämiseen. Ainoa kompromissi? Jos yhdessä kuidussa on ongelma, teet vianetsintäpaketin sisällä. Mutta alle tai yhtä suuri kuin 0,3 dB:n lisäyshäviömme kaikissa 16 ytimessä vikoja ovat erittäin harvinaisia.

V: Tämä on luultavasti yleisin kysymys, jonka saamme! Lyhyt vastaus: alle 300 metrin etäisyydelle 10G-linkeistä OM3 on täydellinen – ja rehellisesti sanottuna se kattaa noin 95 % palvelinkeskusten ajoista. Tässä on tekninen bitti: OM3:n tehokas modaalinen kaistanleveys on 2000 MHz·km 850 nm:ssä, kun taas OM4:n taajuus on jopa 4700 MHz·km. Mitä se käytännössä tarkoittaa? OM3 tukee 10G:tä 300 metriin asti, 40G:tä 100 metriin asti ja 100G:ta 100 metriin asti. OM4 laajentaa näitä etäisyyksiä - 10 G - 400 m, 40 G - 150 m, 100 G - 150 m. Joten ellet käytä pidempiä linkkejä tai suunnittele 40G/100G-päivityksiä lähitulevaisuudessa, OM3 tarjoaa erinomaisen suorituskyvyn paremmalla hinnalla. Molemmat käyttävät samaa 50/125 μm:n ydintä ja vesivaippaa, joten ne ovat täysin yhteensopivia nykyisen OM3-infrastruktuurisi kanssa.

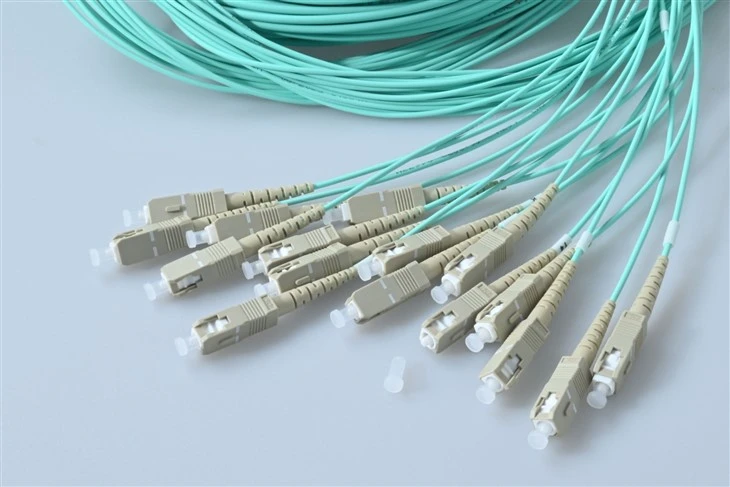

V: Ehdottomasti – se on SC-liittimen kauneus! Jokainen 16 kuidusta päättyy tavalliseen SC-liittimeen, joten ne kytketään suoraan mihin tahansa SC-sovitinpaneeliin, ODF- tai laiteporttiin, joka sinulla on jo olemassa. SC:n push-pull-salpamekanismi on identtinen riippumatta siitä, tuleeko se yhdestä kaksisuuntaisesta kaapelista tai 16-johtimesta. Muista yksi asia: sinun kannattaa varmistaa, että paikkapaneelisi tai sovitinasettelusi mahtuu 16 SC-porttiin tarvitsemassasi järjestelyssä. Näemme tyypillisesti asiakkaiden käyttävän näitä SC-sovitinpaneeleilla, joissa on 12 tai 24 porttia. Jos tarvitset apua paneelikokoonpanon suunnittelussa, ota yhteyttä – olemme tehneet satoja näitä käyttöönottoja ja voimme kertoa, mikä toimii parhaiten.

V: 16-ytimen SC OM3 -liitäntäjohdomme on testattu tuottamaan enintään 0,3 dB liitintä kohti – tämä on alan standardi premium-luokan kokoonpanoille. Kun linkkiä kohden on kaksi liitintä (yksi molemmissa päissä), liittimen kokonaishäviö on enintään 0,6 dB. Ota linkkibudjettia laskettaessa huomioon seuraavat asiat: liittimen häviö (0,6 dB), kuidun vaimennus (3,5 dB/km aallonpituudella 850 nm OM3:lle) ja mahdolliset jatkopisteet. Tyypillisessä 100 metrin 10G-linkissä käytät ehkä 0,35 dB itse kuidulle ja 0,6 dB liittimille – selvästi 10GBASE-SR:n salliman 2,6 dB:n budjetin sisällä. Testaamme 100 % jokaisen kuidun ennen toimitusta ja liitämme mukaan testiraportin, jotta tiedät tarkalleen, mitä saat. Ei yllätyksiä.

V: Hyvää ajattelua – kuitujen tunnistaminen on erittäin tärkeää, kun käsittelet monikuitukaapeleita! Noudatamme TIA-598-värikoodausstandardia, joka käyttää tiettyä 12 värin sarjaa (sininen, oranssi, vihreä, ruskea, liuskekivi, valkoinen, punainen, musta, keltainen, violetti, ruusu, vesi) plus raidoitus kuiduille 13-24. 16-johtimisessa kaapelissa kuidut 1-12 ovat yksivärisiä, ja kuidut 13-16 käyttävät neljää ensimmäistä väriä raidalla tai merkkiaineella. Jokainen kuitu on myös numeroitu irrotusjaloissa. Ammattilaisen vinkki: kun dokumentoit asennusta, ota valokuva molemmista päistä niin, että värijärjestys on näkyvissä – se säästää tuntikausia vianetsinnässä. Jos tarvitset organisaatiollesi mukautetun väriteeman tai erityisiä merkintöjä, voimme myös toteuttaa sen.

V: Itse SC-liittimillä on suhteellisen suurempi jalanjälki verrattuna LC:hen, mutta kuitu itsessään on melko joustava. OM3-monikuitukaapeleidemme pienin taivutussäde kuormitettuna on 10x kaapelin ulkohalkaisija ja kuormittamattomana noin 5x. Tyypillisellä 16-johtimisella jakelukaapelilla, joka toimii noin 50-60 mm (noin 2 tuumaa) asennettuna. Yksittäiset irrotusjalat SC-päissä voivat taipua tiukemmin - noin 30 mm säteelle. Tässä kuitenkin asia: jätä aina hieman löysyyttä siirtymäkohtiin sen sijaan, että pakottaisit tiukkoja mutkia. Tiukat mutkat lisäävät vaimennusta ja voivat aiheuttaa makro{16}}taivutushäviöitä ajan myötä. Harkitse todella ahtaissa sovelluksissa taivutukselle herkkää kuituvaihtoehtoamme – se käsittelee 7,5 mm:n säteisiä taivutuksia ilman merkittävää häviön lisäystä.
