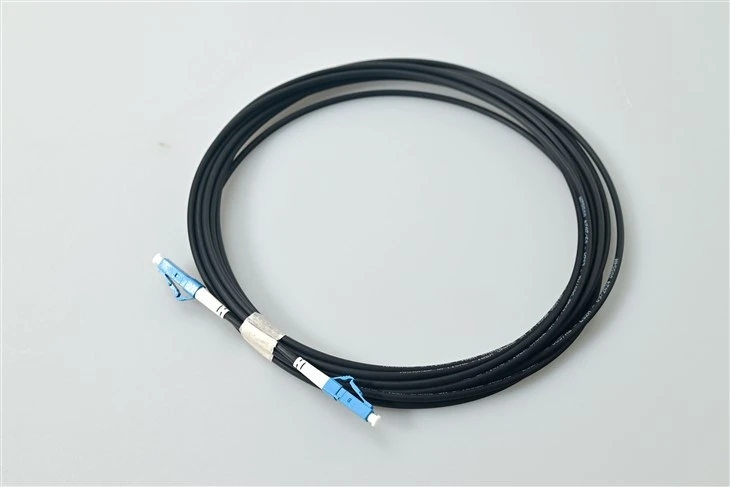

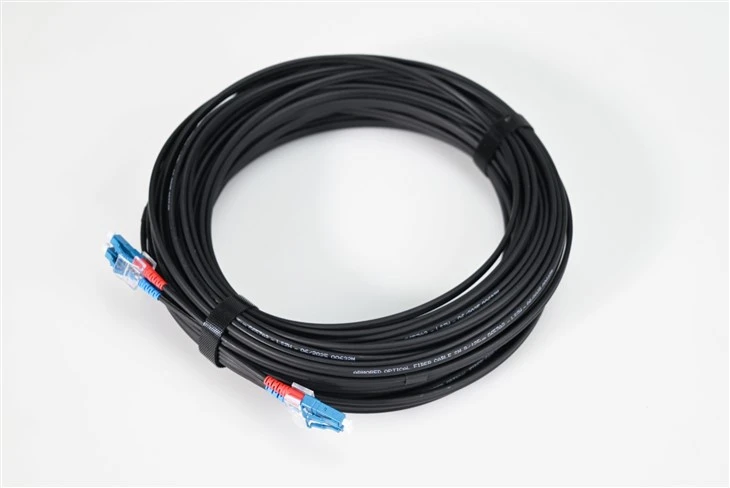

Mikä on LC LC patch -kaapeli?
LC-LC-kuituvalokaapelion pieni kompakti patch-kaapeli, jota käytetään erittäin suosittuna monissa sovelluksissa. Näitä verkkoratkaisuja ovat tietoliikenneverkot, LAN-verkot, tietojenkäsittelyverkot, laitepäätteet ja tilajakelut. LC-LC-patch-johdot on suunniteltu toimittamaan nopeita Ethernet-ratkaisuja Gigabit-sovelluksissa ja ATM-sovelluksissa pienemmällä tilankulutuksella.
Erittely
| Parametri | Yksikkö | FC, SC, LC/ Panssaroitu kuituliitosjohto | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Lisäyshäviö (tyypillinen) | dB | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,3 |
| Palautustappio | dB | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 60 | Suurempi tai yhtä suuri kuin 30 | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 30 | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 35 | Suurempi tai yhtä suuri kuin 55 | Suurempi tai yhtä suuri kuin 75 |
| Toiminta-aallonpituus | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vaihdettavuus | dB | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | ||||||||
| Tärinä | dB | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | ||||||||
| Käyttölämpötila | tutkinnon | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Varastointilämpötila | tutkinnon | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kaapelin halkaisija | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Ominaisuudet
Täyttää SFF-ratkaisujen kasvavat vaatimukset
LC-liittimet valmistetaan vain halkaisijaltaan 1,25 mm:n holkilla, mikä on suuri etu tiheästi asutussa valokuituverkossa. LC-liitin on valmistettu standardin IEC 61754-20 mukaisesti suuritiheyksisille yhteyksille, kuten SFP-, XFP- ja SFP+-lähetin-vastaanottimille.
Yksi- tai monimuotoinen LC-LC, nousu- tai liitäntäluokitus
Me toimitammeLC-LC-kuitukaapelikokoonpanot yksi- ja monimuotovaihtoehdoilla, yksitila (9/125 OS1, OS2), duplex- ja multimode (50/125 ja 62.5/125) vaihtoehdoilla. Voit valita, onko se tarkoitettu nousuputkisovelluksiin vai liitäntäliitäntään vai haluatko sen olevan täysin räätälöityjä. Voit ottaa meihin yhteyttä saadaksesi lisätietoja LC-LC-patch-johtojen OEM/ODM-palvelustamme.
Helppo ja kätevä ulosveto
LC{0}}LC-liitännät on rakennettu kätevästi napsautettavalla kokoonpanolla, ja niissä on lukitusmekanismeja, jotka ovat samanlaisia kuin RJ45-liittimen kiinnityskieleke. Nyt liittimen liittäminen ja irrottaminen laitteesta on helppoa. Lukituskielekkeet on ruiskuvalettu, ja ne kestävät paremmin vetoa, rasitusta, tarttumista ja iskuja kaapeloinnin asennuksen ja huollon aikana.
Turvallinen ja testattu kuitukokoonpano pienellä kiinnityshäviöllä
Patch-johdomme on 100-prosenttisesti optisesti tarkastettu ja testattu tuottamaan alhainen välityshäviö, joka ei ylitä 0,02 dB.
Sovellukset
Väri-koodatun palvelinkeskuksen kaapelinhallinta
Mustat yksipuoliset LC-kuitukaapelit tarjoavat visuaalisen eron ympäristöissä, joissa väri{0}}koodaus auttaa nopeassa vianeristyksessä. Verkkotoimintojen tiimit, jotka hallinnoivat tuhansia patch-yhteyksiä, käyttävät mustia-vaipallisia LC-UPC-johtoja määrittämään tiettyjä VLAN-verkkoja, -ulko-kaistanhallintalinkkejä tai varattuja testiportteja.
SFP ja SFP+ lähetin-vastaanottimen korjaus
Tämän LC-simplex-kaapelin 1,25 mm:n pienikokoinen holkki vastaa SFP-, SFP+- ja XFP-optisten moduulien kompaktia porttitiheyttä. Insinöörit, jotka ottavat käyttöön suuritiheyksisiä kytkimiä 48-porttisilla SFP+-linjakorteilla, luottavat ohuisiin mustiin LC-patch-johtoihin kaapelinippujen halkaisijan minimoimiseksi. Näiden lähetin-vastaanottimien yhdistämispuolellaLC-duplex-kuituoptiset sovittimet{0}}suurtiheyksisten paneelien asennuksiinovat vakioliitäntäkomponentti.
Broadcast Routing ja Master Control Rooms
Televisiolaitteet standardoivat usein mustakuituiset jumpperit videoreitittimien nivellinjoille visuaalisen sotkun vähentämiseksi studiovalaistuksessa. Yksisuuntainen LC UPC -rakenne sopii yksisuuntaisille SDI-over-kuitupoluille, joissa tarvitaan vain yksi lähetys- tai vastaanottosäie.
Laboratorio- ja testipenkkiinstrumentointi
Optiset testausinsinöörit yhdistävät OTDR-yksiköt, optiset tehomittarit ja spektrianalysaattorit mustilla LC-simplex-patch-kaapeleilla, jotka erottuvat värillisistä referenssikuiduista. Matala 0,2 dB:n lisäyshäviö varmistaa minimaalisen mittausepävarmuuden kalibroinnin aikana.
Turvalliset hallinto- ja rahoitusverkostot
Tiloissa, joissa on tiukat kaapelintunnistuskäytännöt, käytetään mustia yksimuotoisia LC-patch-johtoja luokiteltuissa tai herkissä verkkosegmenteissä. Epä-vakioväri estää tahattoman risti-yhteyden yleiskäyttöisen-keltaisen yksimuotokaapeloinnin kanssa.
Ulkona-–-sisätilojen rajauspisteet
Teknikot, jotka päättävät ulkopanssaroituja kaapeleita rakennuksen sisääntulokohdissa, siirtyvät usein mustiin sisätiloihin yksipuolisiin LC-silpoihin ennen kuin paikataan pääjakokehykseen. Värikontrasti merkitsee selkeästi rajaa ulkoisen laitoksen ja tilojen kaapeloinnin välillä.
FAQ
Kysymys 1: Miksi valita yksimuotoiseen LC-patch-kaapeliin musta vaippa tavallisen keltaisen sijaan?
V: Mustat LC-simplex-kaapelit palvelevat erityisiä kaapelinhallintatarpeita. Palvelinkeskukset käyttävät niitä erottamaan visuaalisesti hallintaliikenteen, testauspiirit tai suojatut verkkosegmentit tuotannon keltaisista yksimuotolinkeistä.
Kysymys 2: Onko tämä simplex LC UPC -kaapeli yhteensopiva duplex SFP+ -lähetin-vastaanottimien kanssa?
V: SFP+-moduuleissa on erilliset TX- ja RX-portit, joista jokainen hyväksyy simplex-LC-liittimen. Pari mustaa LC simplex patch -johtoa voi korvata yhden duplex-kaapelin, kun lähetys- ja vastaanottopolkujen riippumaton reititys on edullinen.
Q3: Mitä 1,25 mm:n holkin koko tarkoittaa porttitiheydelle?
V: 1,25 mm:n keraaminen holkki on puolet SC- tai FC-liittimien halkaisijasta, mikä mahdollistaa kaksinkertaisen porttien määrän samassa paneelitilassa. Tiheät -LC-patch-paneelit sisältävät 72 tai 144 porttia yhdessä telineyksikössä. Jos haluat syvemmän vertailun siitä, kuinka LC toimii verrattuna suurempien -muotojen liittimiin tiheissä ympäristöissä, katso kohta-tiheyksisiä LC-kuituliitinratkaisuja datakeskusten ja yrityskaapelointiin.
Kysymys 4: Miten vetokielekkeen lukitusmekanismi yksinkertaistaa huoltoa?
V: Jokaisen LC UPC -liittimen ruiskuvalettu -salpa vapautuu yksinkertaisella peukalopainalluksella, samanlainen kuin RJ45-liitin. Ruuhkautuneita patch-paneeleita huoltavat teknikot arvostavat työkalua-ilmaista irrotusta, joka vähentää vahingossa tapahtuvia kuituvaurioita.
Kysymys 5: Mitä väliintulohäviötä voin odottaa tältä mustalta LC simplex -yksimoodikaapelilta?
V: Tehdastestaus takaa, että liitoshäviö on pienempi tai yhtä suuri kuin 0,2 dB yhdistettyä liitinparia kohti. Tämä tiukka toleranssi säilyttää optisen tehon budjetin pitkissä peräkkäisissä linkeissä televiestintäoperaattoriverkoissa.
Q6: Onko musta vaippamateriaali LSZH vai PVC?
V: Molemmat takkivaihtoehdot ovat saatavilla. Määritä LSZH sisätiloissa tai nousuputkiympäristöissä, joissa palomääräysten noudattaminen edellyttää vähän-savua, halogeeni{2}}vapaita materiaaleja. PVC-takit sopivat yleiskäyttöön-telineiden paikkaustöihin.
Kysymys 7: Voinko tilata mukautettuja pituuksia telineen-to-yksityisajoille?
V: Kyllä. Yksimuotoisia OEM-simplex LC -kaapeleita on saatavana pituuksina 0,5 metristä 100 metriin. Joukkoostajat, jotka hankkivat mustia kuituja suuria käyttöönottoja varten, saavat volyymihinnan.
Q8: Vaikuttaako musta väri optiseen suorituskykyyn?
V: Ei. Takin pigmentti ei vaikuta sisäiseen kuidun tai liittimen kiillotukseen. Musta simplex LC UPC -kaapeli täyttää samat liitäntähäviön ja paluuhäviön vaatimukset kuin keltaiset vastaavat. Jos arvioit myös liittimen muotoeroja,käytännön erot LC- ja SC-kuituoptisten patch-johtoliittimien välilläkattaa tärkeimmät{0}}ratkaisut yleisille käyttöönottoskenaarioille.
