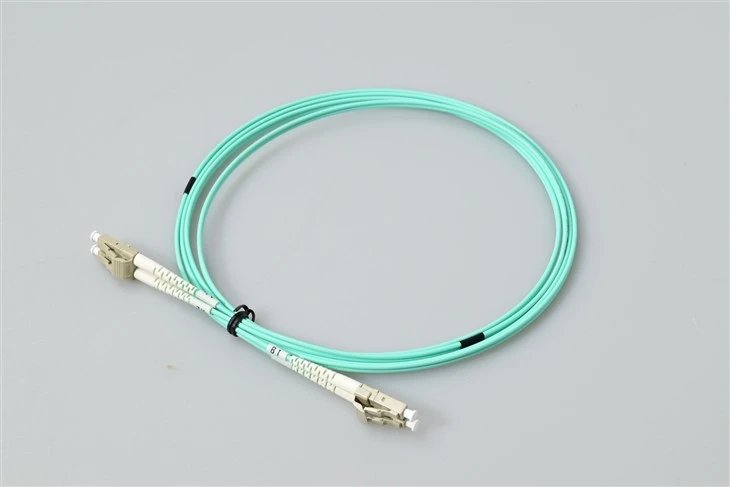

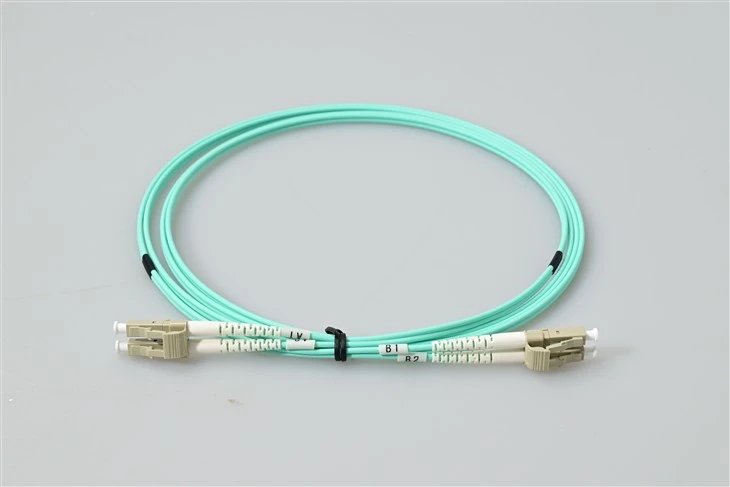

Mikä on LC LC patch -kaapeli?
LC-LC-kuitukaapelikahdella molemmissa päissä päätetyllä LC-kuituliittimellä on alan yleisimmin käytetty valokuitukaapelityyppi. Verrattuna muihin yleisiin valokuitukaapeleihin, LC-kuitukaapelit tarjoavat suuren tiheyden ja luotettavan suorituskyvyn useimmissa sovelluksissa
Kaapelimme on 100-prosenttisesti optisesti tarkastettu ja testattu liitäntähäviön varalta.
Erittely
| Liittimen tyyppi | LC UPC - LC UPC | Kuitutila | Om{0}}/125 μm |
| Kuitulaatu | G657A/G652D | Aallonpituus | 1310/1550nm |
| Lisäyksen menetys | Vähemmän tai yhtä suuri kuin 0,3 dB | Palautustappio | Suurempi tai yhtä suuri kuin 50 dB |
| Min. Taivutussäde (kuituydin) | 10 mm | Min. Taivutussäde (kuitukaapeli) | 10/5D (dynaaminen/staattinen) |
| Kuitumäärä | Duplex | Kaapeli takki | LSZH |
| Käyttölämpötila | -20-70 astetta | Varastointilämpötila | -40-80 astetta |
Optisten kaapelien luokitusmenetelmät
Optinen kuitukaapeli on tietoliikennelinja, joka käyttää optisen suorituskyvyn vaatimukset täyttäviä optisia kuituja siirtovälineenä optisen signaalin siirtämiseksi. Se koostuu komponenteista, kuten kaapelin sydämestä, vahvistuselementeistä ja vaipasta, ja se voi sisältää myös lisäelementtejä, kuten vedenpitäviä kerroksia, puskurikerroksia, eristekerroksia ja panssarikerroksia tarpeen mukaan.
Optisten kaapelien luokitusmenetelmät sisältävät pääasiassa seuraavat:
Siirtovälineen mukaan: luokitellaan yksimuotoisiin{0}}kuituoptisiin kaapeleihin ja monimuotoisiin kuituoptisiin kaapeleihin.
Kaapelin ydinrakenteen mukaan: se on jaettu kierrettyyn optiseen kaapeliin, runko-optiseen kaapeliin, keskusputken optiseen kaapeliin, nauha-optiseen kaapeliin ja litteään optiseen kaapeliin.
Vahvistetut komponentit: luokitellaan ei--metallisiin optisiin kaapeleihin, vakiooptisiin kaapeleihin ja vahvistettuihin komponenttioptisiin kaapeleihin.
Asennustavan mukaan: jaettu kanavaoptiseen kaapeliin, optiseen yläkaapeliin, suora-haudattu optinen kaapeli ja merenalainen optinen kaapeli.
Käyttöympäristön perusteella ne luokitellaan sisä- ja ulkokäyttöön tarkoitettuihin optisiin kaapeleihin.
Sovellukset
OM3 LC -kuituhypyt 50/125 mikronin ytimelläon suunniteltu lyhyttä{0}}10 gigabitin Ethernet-käyttöä varten palvelinhuoneissa. Aqua-vaippainen monimuotoinen kaksisuuntainen kaapeli tukee tehokasta 2000 MHz·km:n modaalista kaistanleveyttä 850 nm:ssä, mikä mahdollistaa luotettavan telineen-to-liitännän hyperscale-käyttöön.
Tämä 10 Gt:n -mitoitettu LC-monimuotoinen patch-johto tarjoaa tasaisen suorituskyvyn kuitukanavan tallennusalueverkkoihin. Verkkoinsinöörit, jotka valitsevat OM3-kuitupatch-kaapeleita SAN-infrastruktuuriin, hyötyvät 300 - metrin ulottuvuudesta 10 GbE:ssä, mikä vähentää signaalin regeneroinnin tarvetta keskikokoisissa tiloissa.
Tilat, jotka vaativat monimuotoisen runkoverkon kaapeloinnin kerrosten välillä, käyttävät mutka-herkkiä LC-to-LC OM3 -kaapeleita tiukoilla putkireiteillä. LSZH-ulkovaippa täyttää paloturvallisuusmääräykset liikerakennusten liitäntä- ja nousuputkiasennuksille.
Videotuotantoympäristöt, jotka lähettävät pakkaamatonta 3G-SDI:tä tai 12G-SDI:tä kuidun kautta, hyötyvät tämän duplex LC OM3 -hyppylaitteen pienestä lisäyshäviöstä. Broadcast-insinöörit tilaavat usein{6}}aqua-monimuotokaapeleita SDI-reitittimien ja kameran ohjausyksiköiden välistä paikkaa varten.
Terveydenhuollon IT-tiimit, jotka käyttävät PACS-järjestelmiä ja diagnostisia kuvantamislaitteita, valitsevat OM3 LC duplex -kuidun EMI-immuniteettinsa ja kaistanleveysvaransa vuoksi. Jokaisen kaapelin tehtaalla-testattu optinen suorituskyky varmistaa tiukkojen sairaalaverkon käyttöaikavaatimusten noudattamisen.
FAQ
Kysymys 1: Mitä lähetysetäisyyttä LC-LC OM3-monimuotokaapeli tukee 10 GbE:llä?
V: OM{0}}/125-duplex-kuitukaapeli tukee 10 Gigabit Ethernetiä 300 metriin asti. Jos haluat ajaa pidempiä ajoja samassa rakennuksessa, harkitse päivittämistäOM4- tai yksimuotokuituvaihtoehdot.
Kysymys 2: Voinko käyttää tätä aqua-multimode-patch-johtoa 40 GbE QSFP+ -lähetin-vastaanottimien kanssa?
V: Kyllä. Yhdistettynä 40GBASE-SR4 QSFP+ -moduuleihin OM3 LC -kuitujumpperi tukee rinnakkaissiirtoa 100 metriin asti. Varmista katkaisukaapelisi taiMTP-to-LC-valjaatvastaa napaisuuskokoonpanoa.
Kysymys 3: Sopiiko tämän kaapelin LSZH-vaippa liitäntätiloihin?
V: LSZH (Low Smoke Zero Halogen) kaapelivaipat vähentävät myrkyllisten savukaasujen päästöjä palamisen aikana. Vahvista, että paikalliset määräykset hyväksyvät LSZH--luokiteltuja OM3-monimuotokuituyhdyskaapeleita, jos liitäntäkammioasennuksia säätelevät tiukat palomääräykset.
Q4: Miten 10 mm:n vähimmäistaivutussäde suojaa verkkoani?
V: Taivutettu{0}}herkkä G657A1-kuituydin kestää tiukemman reitityksen ilman signaalin heikkenemistä. Asentajat, jotka työskentelevät suuren-tiheyden LC-korjauspaneeleilla suljetuissa palvelintelineissä, luottavat tähän joustavuuteen linkin eheyden ylläpitämiseksi.
Kysymys 5: Mikä on tämän duplex LC OM3 -kaapelin tyypillinen liitosvaimennusmääritys?
V: Jokainen liittimen pää on testattu arvoon Vähemmän tai yhtä suuri kuin 0,3 dB. Pienempi häviö merkitsee suurempaa optista tehobudjettia, mikä on kriittistä, kun ryhmitellään useita patch-pisteitä strukturoidussa kaapelijärjestelmässä.
Q6: Onko räätälöityjä pituuksia saatavilla palvelinkeskuksen joukkotilauksille?
V: Kyllä. OEM-kuituliitosjohtopalveluihin kuuluvat mukautetut kaapelipituudet, merkinnät ja pakkaukset. Ota yhteyttä myyntitiimiin saadaksesi tukkumyyntiä monimuotoisten LC-–-LC-kaapelien hinnoittelusta yli 100 kappaleen tilauksissa.
Q7: Mikä värikoodi tunnistaa OM3-monimuotokuidun?
V: Alan yleissopimus käyttää aqua- (vaaleansinistä-vihreää) vaippaa OM3 50/125-kuitukaapeleille. Tämä värikoodaus auttaa teknikoita erottamaan monimuotolinkit keltaisista yksimuotoisista tai oransseista OM1/OM2-kaapeleista asennuksen aikana.
Q8: Tukeeko tämä patch-kaapeli 25GbE-sovelluksia?
V: OM3-kuitu on mitoitettu 25GBASE-SR:lle noin 70 metriin asti. Täysi 100 metrin 25 GbE kattavuus,OM4 multimode duplex LC-kaapelittarjoavat ylimääräistä modaalista kaistanleveysmarginaalia.
