Tekniset tiedot – LC–FC OM3 Duplex Fiber Patch -kaapeli
| Parametri | Erittely | Parametri | Erittely |
|---|---|---|---|
| Liittimen tyyppi | LC UPC - FC UPC | Kuitutyyppi | OM3 Multimode 50/125μm |
| Kuitulaatu | Laser-Optimoitu 50 μm | Aallonpituus | 850nm / 1300nm |
| Lisäyksen menetys | Vähemmän tai yhtä suuri kuin 0,3 dB (tyypillinen 0,2 dB) | Palautustappio | Suurempi tai yhtä suuri kuin 20 dB |
| Kuitumäärä | Duplex (2 kuitua) | Kaapelin halkaisija | 2,0 mm tiukka-puskuroitu |
| Kaapeli takki | LSZH (Low Smoke Zero Halogen) | Takin väri | Aqua (OM3-standardi) |
| Max. Datanopeus | 10Gbps @ 300m | Holkkimateriaali | Tarkkuuszirkoniumoksidikeramiikka |
| Min. Taivutussäde | 30mm (kuormattu) / 15mm (kuormittamaton) | Vetolujuus | Suurempi tai yhtä suuri kuin 100 N |
| Käyttölämpötila | -20 asteesta +70 asteeseen | Varastointilämpötila | -40 astetta +80 asteeseen |
| Saatavilla olevat pituudet | 1m, 2m, 3m, 5m, 10m, räätälöity | Vaatimustenmukaisuus | RoHS, CE, ISO 11801 |

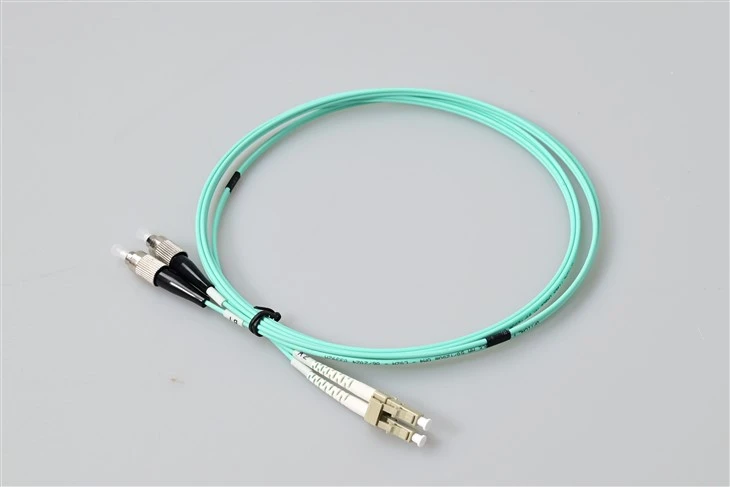

Mikä on LC:n ja FC:n OM3 Multimode Duplex Patch -kaapeli?
TheLC–FC OM3 monimuotoinen kaksisuuntainen patch-kaapelion hybridikuituoptinen hyppyjohdin, joka on suunniteltu erityisesti eri liitinliitäntöjen laitteiden yhdistämiseen. Tämän kaapelin toisessa päässä on LC UPC -liitin ja toisessa FC UPC -liitin, joten tämä kaapeli mahdollistaa saumattoman viestinnän nykyaikaisten LC-porteilla varustettujen verkkolaitteiden ja vanhojen FC-liitännöillä varustettujen järjestelmien välillä.
Toisin kuin tavalliset LC-LC- tai FC-FC-patch-johdot, jotka yhdistävät identtiset liittimet, tämä LC-FC-hybridikaapeli on tärkeä rooli sekakuituinfrastruktuuriympäristöissä. Datakeskukset ja tietoliikennelaitokset käyttävät usein eri sukupolvien laitteita-uudemmat kytkimet ja lähetin-vastaanottimet käyttävät tyypillisesti kompakteja LC-liittimiä suuremman porttitiheyden saavuttamiseksi, kun taas vanhemmat testilaitteet, DWDM-järjestelmät ja operaattoritason tietoliikennelaitteet voivat silti luottaa kestäviin FC-kierreliittimiin.
Miksi valita tämä hybridi LC-FC Multimode Fiber Jumper?
OM3-laser-optimoitu 50/125 μm kuituydintukee 10 Gigabit Ethernet -siirtoa jopa 300 metriin 850 nm:n aallonpituudella, mikä tekee siitä sopivan -rakennuksen sisäisiin runkoverkkoyhteyksiin ja lyhyen-kantavuuden tietokeskuslinkkeihin. Aqua-värinen LSZH-vaippa täyttää sisäasennuksen paloturvallisuusvaatimukset. Tulipalon sattuessa vapautuu mahdollisimman vähän savua eikä myrkyllisiä halogeenikaasuja, mikä on välttämätöntä suljetuissa palvelinhuoneissa ja kaapelihyllyissä.
Jokainen kaapeli käy läpi 100 % optisen testauksen ennen toimitusta. Tarkat-kiillotetut zirkoniumoksidikeraamiset holkit sekä LC- että FC-päissä takaavat tasaisenlisäyshäviöalle 0,3 dB, mikä varmistaa luotettavan signaalin eheyden kuituverkossasi.
LC-liitin vs. FC-liitin: Käyttöliittymän eron ymmärtäminen
TheLC (Lucent Connector) käyttää kompaktia 1,25 mm:n holkkia työntö-vetosalpamekanismilla, mikä mahdollistaa suuren-tiheyden käyttöönoton-kaksinkertaisen porttien määrän verrattuna samassa paneelitilassa oleviin SC-liittimiin. Siitä on tullut hallitseva käyttöliittymäSFP/SFP+ lähetin-vastaanottimetja nykyaikaiset verkkokytkimet.
TheFC (Ferrule Connector) -liittimessä on 2,5 mm:n holkki, jossa on kierreruuvi-kytkimessä. Vaikka FC-liittimet ovat vähemmän yleisiä uusissa asennuksissa, ne ovat edelleen yleisiä tarkkuusmittauslaitteissa, optisissa testauslaitteissa ja vanhemmassa tietoliikenneinfrastruktuurissa niiden turvallisen mekaanisen yhteyden ja tärinänkestävyyden vuoksi.
Tämä LC–FC-patch-kaapeli eliminoi lisäsovittimien tai muunnosmoduulien tarpeen, kun kytket nämä kaksi liitäntätyyppiä, mikä yksinkertaistaa kaapelien hallintaa ja vähentää mahdollisia vikakohtia verkossasi.
Sovellukset – Missä LC–FC OM3 Duplex-kaapelit Excel
Tämä LC UPC - FC UPC OM3 duplex -hybridiliitäntäkaapeli on tarkoitettu-yhdelle työlle tehtyyn tarkoitukseen. Useimmat tavalliset LC-LC-hypyt eivät pärjää hyvin: nykyaikaisten LC-liittimien, lähetin-vastaanottimien ja patch-paneeleiden yhdistäminen vanhoihin FC-päätettyihin FC-testilaitteisiin, lähetyslaitteistoon ja esikaappiin {0}9}}2}{10{0} selviytyä tiukoista 90 asteen mutkista, joita rakenteelliset kaapelihyllyt vaativat. Sekaliittimen päätteen ja G657A1-taivutuksettoman kuidun yhdistelmä erottaa tämän jumpperin tavallisesta LC-FC-liitäntäjohdosta.
Vanhat FC-laitteet → Moderni LC-verkkopäivitys
Vanhoissa televiestinnän keskustoimistoissa ja yleislähetysten{0}}valvomoissa nykyiset kuitutulopaneelit päätetään edelleen FC-laipioihin. Taivutuksettoman LC-FC OM3 -kaapelin avulla voit reitittää uuden-koon LC SFP+ -kytkimen suoraan vanhaan FC ODF:ään ilman, että -katkaise tulevaa kenttäkaapelia -, mikä säilyttää capexin ja välttää palvelun keskeytymisen.
Testaus- ja mittauslaboratoriopuserot
OTDR:t, optiset valonlähteet ja EXFO:n, JDSU:n, Yokogawan ja Anritsun referenssi{0}}tehomittarit toimitetaan useimmiten FC/PC-laipioilla, kun taas testattava laite käyttää LC:tä. 50/125 OM3 LC-FC duplex jumpperi on tavallinen laboratorioadapterikaapeli, jota käytetään yhdistämään nämä kaksi liitäntää 10G-monimuotolinkin sertifioinnin aikana.
Tiukka-sädereititys kaapelihyllyissä ja kulmakaareissa
G657A1-kuitu pitää makrotaivutushäviön alle 0,1 dB:ssä 10 mm:n säteellä verrattuna noin 1–2 dB:iin vanhassa G652D-kuidussa samassa mutkassa. Sillä on väliä strukturoidussa kaapeloinnissa: G657A1 LC-FC OM3 2.0mm patch-johdin voidaan reitittää 1U:n vaakasuuntaisten johtojen sisään, kulmapylväiden ympärille ja uritettujen kaapelihyllyjen läpi ilman per-taivutusta, joka rikkoisi 10 Gt:n marginaalibudjetin.
Indoor 10G Multimode Backbone with Fire{1}}Safety Mandaatti
LSZH-takit eivät juuri tuota halogenoitua savua palaessaan, minkä vuoksi niiden ympärille on kirjoitettu standardit IEC 60332-1, EN 50575 Cca ja IEC 60754. LSZH-paloa hidastava-LC-FC OM3 -johto on oikea määritys sairaaloille, maanalaisille metroasemille, palvelinkeskuksille ja{7}}korkeiden toimistojen nousuputkille, joissa savumyrkyllisyysrajat ovat voimassa.
CATV-keskuspäät ja lähetys
Vanhemmat CATV-keskusvastaanottimet ja SDI{0}}over-kuitujatkolaitteet pitävät ruuvin-FC-liittimissä, koska kierreliitos kestää tärinää paremmin kuin push-pull LC. LC-FC 10G -monimuotoliitäntäjohto kuljettaa signaalin nykyaikaisesta LC-päätetystä kuituaggregaattorista värinä-herkkää vanhaan FC-porttiin.
FTTX Central Office Cross{0}}Connects
Kantoaaltoluokan -ODF:t paljastavat usein FC/PC:n linjan puolella ja LC:n laitepuolella. Vanha-FC-to-LC-muunnoskaapeli, jossa on G657A1-ytiminen, on oletusristi-liitännässä ostettu omaisuus jokaista uutta PON-kokoamispaikkaa varten.
Joukkotilaukset paneelirakentajille ja integraattoreille
Järjestelmäintegraattorit, jotka rakentavat valmiita-johdollisia patch-paneeleja, määrittävät LC–FC OM3 -duplex-kaapelin valmistajan taivutussäteen -suorituskyvyn ja LSZH-sertifikaattien - mukaan, eivät pelkästään yksikköhinnan perusteella. Joukkotilauksen MOQ on 100 kappaletta per pituus-SKU, ja samassa ostotilauksessa tuetaan sekapituutta-.
Usein kysytyt kysymykset – LC:n ja FC:n OM3 kuituliitoskaapeli
Kysymys 1: Miksi valita hybridi LC-to-FC OM3 -patch-kaapeli kahden erillisen LC-LC- ja FC-FC-hyppyjohdon sijaan?
V: Hybridihyppääjä poistaa yhden liitosparin optiselta polulta, mikä säästää noin 0,3 dB lisäyshäviöltä ja yhden mahdollisen lian-tulopisteen. Tiukalla 10 Gt:n monimuotolinkkibudjetilla tällä on väliä -, minkä vuoksi LC UPC:n ja FC:n UPC OM3 -hybridikaapeli on parempi kuin ketju, jossa on kaksi jumpperia ja LC-FC-sovitin.
Q2: Mitä G657A1 taivuttaa epäherkkä kuitu itse asiassa 10 mm:n taivutussäteellä?
V: Normaali G652D-kuitu menettää noin 1–2 dB kierrosta kohti, kun se taivutetaan 10 mm:iin. G657A1-kuitu pitää häviön alle 0,1 dB:n. Käytännössä G657A1 LC-FC OM3 2.0mm patch-johdin voidaan reitittää kulmatolpan ympärille tai kaapelisormen sisään ilman mitattavissa olevaa signaalin heikkenemistä -, mitä vanhempi kuiturakenne ei pysty tekemään.
Kysymys 3: Onko LSZH 2,0 mm:n vaippa tarkoitettu liitäntä- tai nousuputkiasennuksiin?
V: LSZH on eurooppalainen ja kansainvälinen alhainen-savu-nolla-halogeeniluokitus (IEC 60332-1 / EN 50575 Cca). Se hyväksytään yleisiin sisätiloihin, nousuputkiin ja kaapelialustaihin-, mutta EI vastaa Pohjois--American OFNP-laajennusluokitusta. Jos projektisi vaatii nimenomaan OFNP:tä NEC:n alaisuudessa, pyydä tämän LC-FC OM3 -kaksisuuntaisen hyppyjohtimen OFNP{10}}vaippaista varianttia.
Kysymys 4: Tukeeko tämä LC UPC–FC UPC OM3 -patch-kaapeli 10G Ethernetiä täydellä 300 metrin monimuotoetäisyydellä?
V: Kyllä. OM3 50/125 laser-optimoitu kuitu on mitoitettu 10GBASE-SR:lle 300 metriin asti. Koska tämän LC-FC 10G -monimuotojohdon liitäntähäviö on pienempi tai yhtä suuri kuin 0,3 dB jättää runsaasti liikkumavaraa liitinpariin, koko 300 metrin ulottuvuus on saavutettavissa -, jos myös alavirran linkki on OM3 tai parempi.
Kysymys 5: Miksi valita OM3 OM1:n tai OM2:n sijaan uudelle monimoodiversiolle?
V: OM1 (62,5/125) on maksimissaan 33 metriä 10GBASE-SR:lle; OM2 (50/125) saavuttaa vain 82 metriä 10 G:ssä. OM3 laajentaa sen 300 metriin. Jokaiselle uudelle 10G-yhteensopivalle asennukselle 50/125 OM3 LC-FC duplex jumpperi on vähimmäismääritys, joka tulevaisuudessa{21}}varmentaa linkin. Jos projektisi saattaa myöhemmin skaalata 40G tai 100G, katso meidänyksityiskohtainen OM3 vs OM4 monimuotokuitujen suorituskyvyn vertailumäärittääksesi, kannattaako päivittää OM4:ään asennuksen yhteydessä.
Q6: Voidaanko tämän kaapelin UPC-kiillotusaine vaihtaa APC:hen joukkotilauksesta?
V: UPC vs APC on tehdas{0}}kiillotettu, eikä sitä voi muuntaa kentällä. Joukkotilauksissa tuotamme LC APC / FC APC -versioita erillisinä SKU:ina -, mutta huomaa, että APC:n pää-pinnat ovat vihreitä-käynnistyskoodauksia ja niitä käytetään tyypillisesti PON/FTTH-yksimoodissa, ei OM3-monimoodissa. 10 G:n monimuotolinkkeille LC UPC - FC UPC on oikea pariliitos. Saat täydellisen erittelyn siitä, miten PC:n, UPC:n ja APC:n pää{9}}pintojen geometriat eroavat tuottotappion suorituskyvyn suhteen, katso meidänkuituliittimen kiillotustyyppinen opas, joka kattaa PC vs UPC vs APC tekniset tiedot.
Kysymys 7: Mikä on LC-FC OM3 duplex -toimittajatilauksen suurin MOQ ja tyypillinen toimitusaika?
V: MOQ on 100 kappaletta per pituus-SKU varastokokoonpanoissa. Toimitusaika on 3–5 työpäivää tavallisille LSZH 2,0 mm:n vesikokoonpanoille ja 7–12 työpäivää räätälöityjen-takkien tai räätälöityjen-pituisten LC:n ja FC OM3:n välijohtojen tukkumyyntieriin. 5,000+ kappaleen kontit ovat projektikohtaisia.
K8: Miten LC UPC:n ja FC UPC:n pää{1}}pinnat tulee puhdistaa ennen asettamista?
V: Käytä kela-tyyppistä kuidunpuhdistusainetta molemmissa päissä ennen jokaista parittelua. Kenttätarkastuksessa 200× / 400× videokuitutähtäin varmistaa pää-pinnan IEC 61300-3-35 hyväksyntä/hylkäyskriteerin mukaisesti. Pöly-peittää mutkattoman LC-FC OM3 -kaapelin käyttökertojen välillä on pakollista – lika on suurin yksittäinen syy linkin marginaalin epäonnistumiseen hybridikokoonpanossa.
Kysymys 9: Tuleeko A-luokan zirkoniaholkin mukana tehdastestiraportti?
V: Kyllä. Jokainen yksikkö on 100 % interferometri-mitattu huipun poikkeaman, kaarevuussäteen ja kuidun alileikkauksen suhteen sekä lisäys-häviö/paluu-häviö testattu aallonpituudella 1310 nm ja 1550 nm. Yksittäiset sarjanumeroidut -testiraportit ovat saatavilla LC-FC OM3 duplex -tukkutilauksista ilman lisämaksua.
Q10: Voiko kaapelin pituutta mukauttaa tiettyä projektia varten?
V: Mittatilauspituudet 0,5 m - 300 m valmistetaan tilauksesta. Joukkotilauksissa, joissa eri pituuksia (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) samassa PO:ssa, LC UPC:n ja FC UPC:n OM3 dupleksikaapelin toimittaja voi yhdistää kaikki leikkaukset yhdeksi lähetykseksi rahdin vähentämiseksi.
Kysymys 11: Soveltuuko tämä kaapeli suoraan ulkokäyttöön-ulkokäyttöön?
V: Ei. 2,0 mm:n LSZH-tiivis-puskuroitu rakenne on suunniteltu sisä-/-rakennussovelluksiin. Suoraan-ulkohautaukseen tarvitset panssaroidun tai geelitäytetyn-ulkokaapelin, joka on liitetty ODF:ään, ja tämä sisätiloissa oleva hyppyjohdin on liitetty ODF-paikan puolelle.
Q12: Mitä toimintaympäristörajoja minun tulee noudattaa?
V: Käyttölämpötila on −20 astetta +70 asteeseen, varastointi -40 astetta +80 asteeseen. Se kattaa sisätilojen datakeskukset, tietoliikenne-huoneet ja ilmastoidut lähetysympäristöt. Jos käytät kylmempiä lämmittämättömiä ulkokatoksia, määritä teollisuus-temp-versio tämän LC-FC OM3 LSZH -patch-kaapelin sijaan.
