Tuotteen esittely

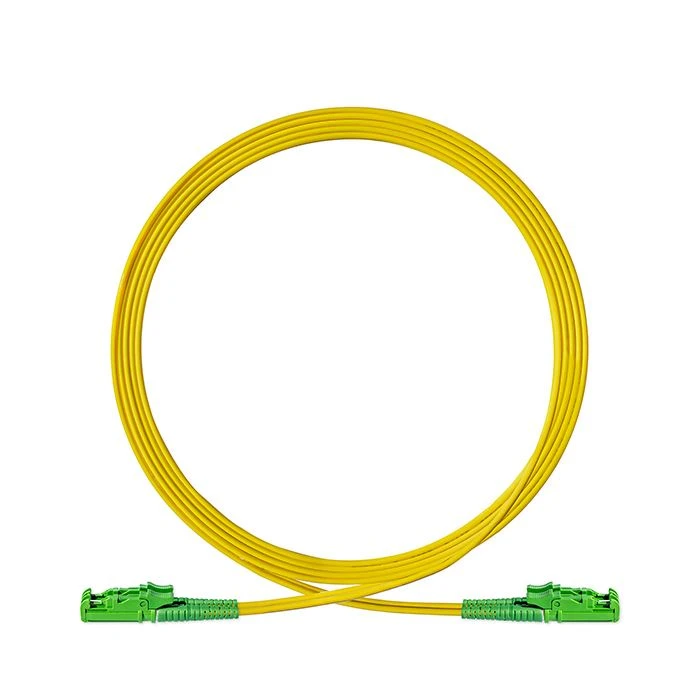

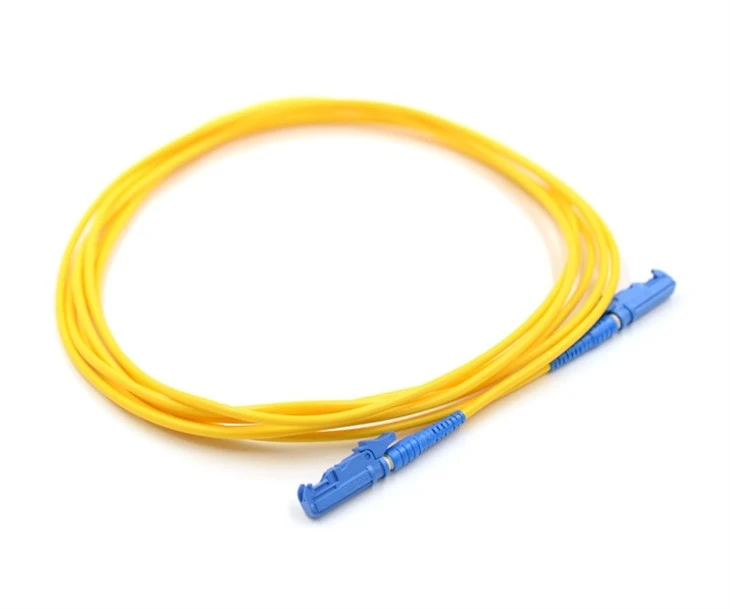

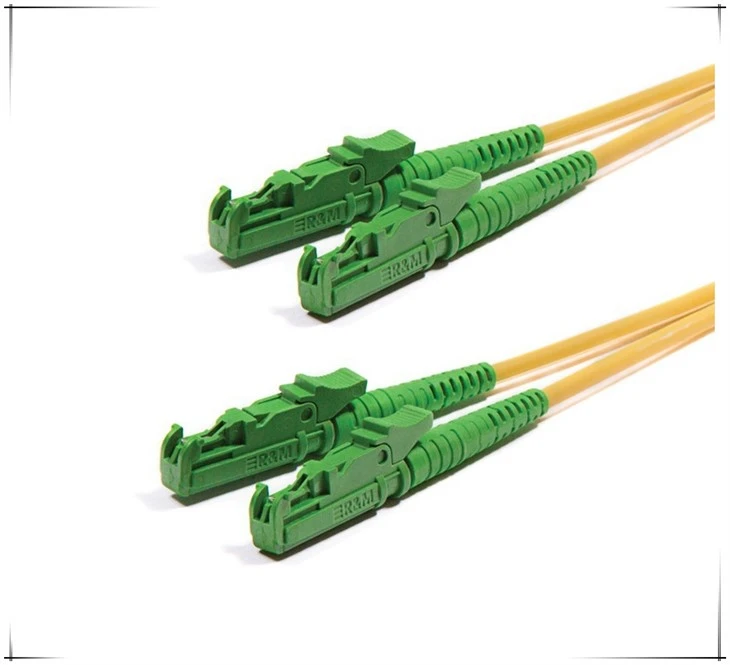

Kuituoptiikka E2000jumpperi johdoton lyhyt optinen kuitukaapeli, jonka molemmissa päissä on liittimet. Tätä kaapelia käytetään kahden verkkolaitteen tai osan, kuten reitittimen ja kytkimen tai välipaneelin ja lähetin-vastaanottimen, yhdistämiseen. Patch-johdot ovat eripituisia ja kuitutyyppejä, kuten yksimuotoisia tai monimuotokuituja, ja liittimet voivat olla erilaisia, mukaan lukien SC, ST, LC ja MTP/MPO. Näitä johtoja käyttämällä on mahdollista muodostaa ja poistaa yhteyksiä verkkokomponenttien välille nopeasti ja ilman monimutkaista kaapelointia.

Erittely

Liitin A	E2000	Liitin B	E2000
Kuitutila	9/125 μm	Kuitumäärä	Yksinkertainen
Kuitulaatu	G.652D/G.657A2	Pienin taivutussäde	30 mm

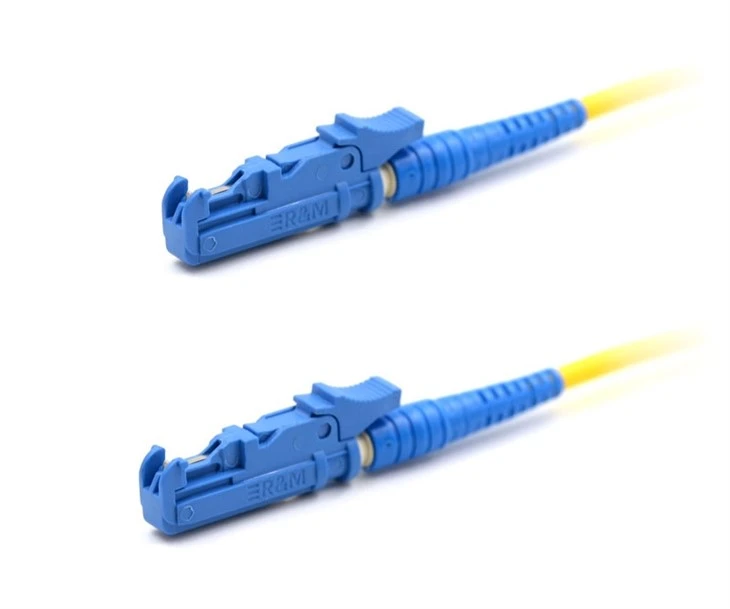

Puolalainen tyyppi	UPC/APC	Kaapelin halkaisija	2.0MM
Kaapeli takki	PVC/LSZH	Takin väri	Keltainen
Aallonpituus	1310 nm/1550 nm	Kestävyys	>1000 kertaa
Lisäyksen menetys	Vähemmän tai yhtä suuri kuin 0,25 dB	Vaihdettavuus	Vähemmän tai yhtä suuri kuin 0,2 dB
Palautustappio	Suurempi tai yhtä suuri kuin 55 dB	Tärinä	Vähemmän tai yhtä suuri kuin 0,2 dB
Käyttölämpötila	-40~85 astetta	Säilytyslämpötila	-40~85 astetta

Ominaisuus

Pieni lisäys- ja palautushäviö:Kuituoptisilla liitosjohdoilla on alhainen sisäänvienti- ja paluuhäviö, mikä tarkoittaa, että ne ovat erittäin tehokkaita tiedonsiirrossa pitkiä matkoja minimaalisella kohinalla ja signaalin vaimenemalla.

Suuri kaistanleveys:Kuituoptisilla patch-johdoilla on suuri kaistanleveys, joten ne sopivat ihanteellisesti nopeisiin tiedonsiirtosovelluksiin, jotka vaativat suurta kapasiteettia tiedonsiirtoon.

Laaja valikoima sovelluksia:Kuituoptisia patch-johtoja käytetään monissa sovelluksissa, kuten datakeskuksissa, televiestinnässä, lääketieteellisissä laitteissa, sotilas- ja ilmailualalla sekä teollisuusautomaatiossa.

Joustavuus:Valokuitukaapelit ovat erittäin joustavia, mikä tarkoittaa, että ne voidaan asentaa helposti ahtaisiin tiloihin, joihin perinteiset kuparikaapelit eivät sovi.

Kestävyys:Kuituoptiset liitosjohdot ovat erittäin kestäviä ja voivat toimia ankarissa ympäristöissä, kuten korkeissa lämpötiloissa, kosteudessa ja kemikaaleille altistumisessa.

Helppo asennus:Valokuitukaapelien liittimet ovat plug-and-play, mikä tarkoittaa, että ne voidaan helposti liittää muihin laitteisiin ilman erikoistyökaluja tai -laitteita.

Kustannustehokas:Kuituoptiset patch-johdot ovat kustannustehokkaita ja tarjoavat alhaisemmat kokonaiskustannukset verrattuna kuparikaapeleihin, erityisesti pitkillä etäisyyksillä.

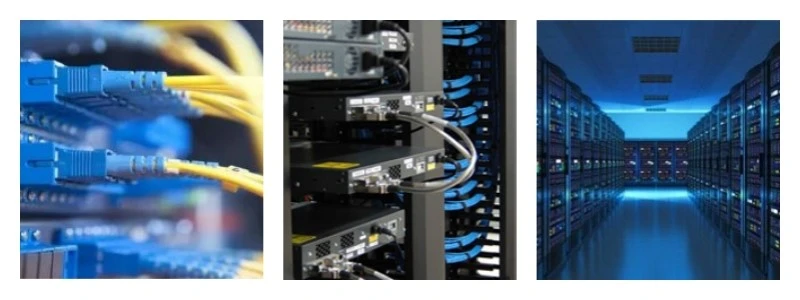

Sovellus

CATV, metro testauslaitteet;
Tietoliikenneverkot;
Lähiverkot (LAN);
laajakaistaverkot (WAN);
Toimitilojen asennukset;
Tietojenkäsittelyverkot;
Video- ja sotilaallisen aktiivisen laitteen päättäminen.

FTTX

Laadunvalvonta

Viisi testiä kuituliitosjohdon laadun varmistamiseksi

Kuituliitosjohtojen laatu vaikuttaa koko kuituoptiseen linkkiin. Jokainen kuituliitosjohto on testattava tarkasti ennen tehtaalta lähtöä. Mitä testejä kuituliitosjohtojen valmistaja sitten tekee varmistaakseen liitäntäjohtojen korkean laadun?

Optisten välijohtojen laadun varmistamiseksi seuraavat viisi tyyppistä tarkastustestiä suoritetaan yleensä ennen tehtaalta lähtöä.

Kuituliitosjohdon sisäänviennin katoamisen/paluuhäviön tunnistus

Liitäntähäviö ja paluuhäviö ovat avainparametreja, jotka vaikuttavat optisiin välijohtoihin. TIA-standardi määrää selvästi, että optisen liitosjohdon suurin liitäntähäviö on 0,75 dB (eli hyväksyttävä enimmäisarvo).

Useimpien markkinoilla olevien kuitukaapelien normaali kytkentähäviön alue on välillä {{0}},3 dB ja 0,5 dB, ja jonkin verran pientä liitäntähäviötä on välillä {{6 }}.15dB ja 0.2dB. Paluuhäviön arvot ilmaistaan desibeleinä ja ovat yleensä negatiivisia, joten korkeammat arvot ovat parempia, ja tyypilliset tiedot vaihtelevat välillä -15 - -60 dB.

Alan standardien mukaan Ultra PC -kiillotettujen kuituoptisten liittimien paluuhäviön tulee olla yli 50 dB ja viistekiillotuksen paluuhäviön on yleensä suurempi kuin 60 dB. PC-tyypin tulee olla yli 40 dB. Monimuotokuidulle tyypilliset RL-arvot ovat 20-40 dB.

Yleisten kantoaaltotason hyppyjohtimien indikaattorit ovat, että lisäyshäviö on pienempi kuin 0,3 dB ja paluuhäviö on suurempi kuin 45 dB.

Kuituliitosjohdon päätypinnan tarkastus

Valokuituliittimen päätypinnan puhdistus vaikuttaa suoraan sen suorituskykyyn. Esimerkiksi optisen kuidun päätypinnassa olevat naarmut, kuopat, halkeamat, pölysaasteet jne. aiheuttavat yhteyssignaalin katoamisen, mikä johtaa huonoon liitäntä- ja paluuhäviöön.

Kuituliitosjohdon 3D-interferometrin tarkastus

3D-interferometritestauksella testataan pääasiassa kuidun päätypinnan geometriaa, ja parametreja ovat kaarevuussäde, kärjen poikkeama, kuidun korkeus ja niin edelleen. Kuitunauhan päätypinta on hiottava pallomaiseksi pinnalle, mutta varsinaisessa tuotantoprosessissa valmistetut tuotteet eivät voi olla täydellisiä.

Mitkä ovat sopivat arvot kaarevuussäteelle, kärjen poikkeamalle ja kuidun korkeudelle?

Siksi päätypinnan muoto on määritelty teknisessä standardissa, joka sisältää kaarevuussäteen ROC, vertex offsetin ja kuidun korkeuden.

IEC-organisaation teknisten standardien mukaan ROC-kaarevuussäteen viitearvo on, että PC-tyypin liitin on 10-25 mm ja APC-tyyppinen liitin on 5-15 mm. Vertex offset tarkoittaa siirtymää kaarevan pinnan kärjen ja kuidun akselin välillä. Jos kärjen poikkeama on liian suuri, päätypinnan muodonmuutos riittää aiheuttamaan fyysisen kosketuksen kuitujen välille. Tästä syystä tekninen standardi edellyttää kuituhyppylaitteen kärkipoikkeamaa, joka on pienempi tai yhtä suuri kuin 50 μm.

Kuidun korkeudella tarkoitetaan kuidun päätypinnan korkeutta suhteessa holkin päätypintaan. Kuidun päätypinta voi työntyä holkin päätypinnan yläpuolelle tai se voi olla syvennetty holkin päätypinnan alapuolelle. Teknisessä standardissa määritetty optisen kuidun korkeusalue on -250~+250nm.

Kuituliitosjohdon mekaanisen suorituskyvyn testi

Esimerkiksi vetotesti, optisen välijohdon testaus tietyllä vetovoimalla kuitujen vaimennus- ja kuituvenymävenymäturvallisuuskertoimen tarkistamiseksi.
