Evolux Fiber tarjoaa räätälöityjä valokuitukaapeli LC/UPC TO LC/UPC Duplex-liitin Simplex-kaapelilla. Sitä käytetään rakennusten tai kampusten lähiverkoissa tietokoneiden, tulostimien ja muiden verkkolaitteiden yhdistämiseen, mikä tarjoaa nopeamman tiedonsiirtonopeuden kuin perinteiset kuparikaapelit.
Erittely
| Kuitutyyppi | SM/MM |
|---|---|
| Kiillottaa | PC/UPC/APC |
| Liittimen tyyppi | LC, SC, ST, FC |
| Lisäyksen menetys | Vähemmän tai yhtä suuri kuin 0,30 dB (IEC Grade C); Vähemmän tai yhtä suuri kuin 0,15 dB (IEC:n luokka B) |
| Palautustappio | SM UPC Suurempi tai yhtä suuri kuin 50 dB; SM APC Suurempi tai yhtä suuri kuin 60 dB; MM PC Suurempi tai yhtä suuri kuin 35 dB |
| Takin halkaisija | 0,9 mm, 2,0 mm, 3,0 mm |
| Kuitutila | 9/125um, 50/125um, 62,5/125um |
| Kaapelivaihtoehdot | PVC/LSZH/OFNP |
| Käyttölämpötila | -40ºC~+75ºC |
Ominaisuudet
-Uniboot DesignVähentää kaapelin äänenvoimakkuutta jopa 50 % reititettäessä
-Push/Pull Tab parantaa käytettävyyttä{1}}suurtiheyksissä sovelluksissa
-Pieni lisäyshäviö ja suuri palautushäviö
-Kaikki suorituskykytiedot taataan koko käyttölämpötila-alueella (‐40 asteesta +85 asteeseen)
-Laaja valikoima vakioliitintyyppejä (mukaan lukien SC/APC, LC/UPC, LC/APC ja MPO/APC) ja pituuksia (jopa 30 metriä)

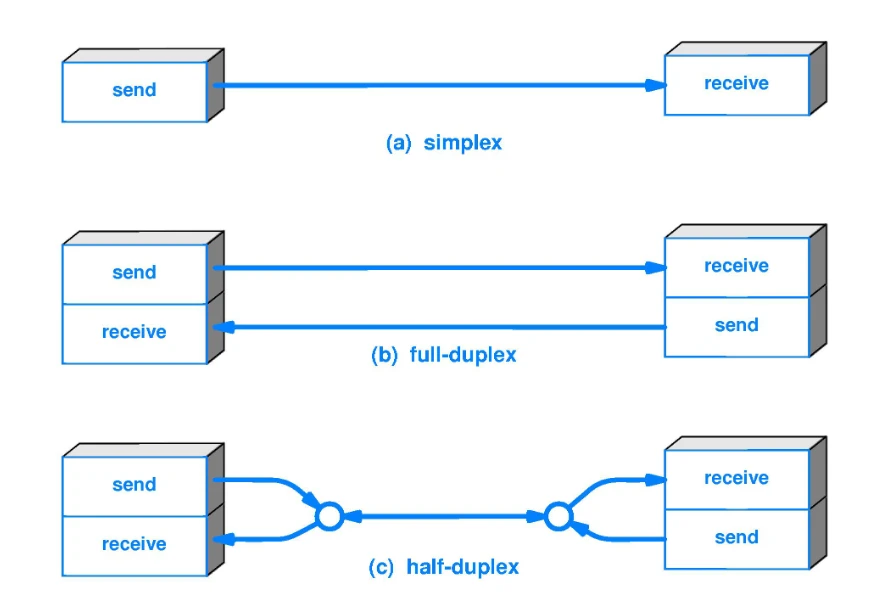

Mitä eroa onSimplex- ja Duplex-kuituoptinen kaapeli?
Yksinkertainen:Simplexissä on vain yksi valokaapeli ja yksi kuituliitin molemmissa päissä. Se sallii tiedon siirron vain yhteen suuntaan, mikä on peruuttamatonta. Simplexiä käytetään tyypillisesti rakennusten sisällä Ethernet-kytkimille tai muille laitteille.
Duplex:Duplexissa on kaksi säiettä valokaapelia ja kaksi kuituoptista liitintä molemmissa päissä tiedon lähettämistä ja vastaanottamista varten. Duplexia käytetään usein nopeiden verkkolaitteiden, kuten palvelinjärjestelmien ja kuituoptisten kytkimien, liittämiseen.
Sovellukset
Missä käytetään LC:tä LC:hen UPC 9/125 μm yksimoodista kaksipuolista patch-johtoa
Palvelinpalvelin-vaihtaaksesi-kuituyhteyksiä
LC–LC UPC-duplex-kokoonpano tukee samanaikaisia lähetys- ja vastaanottokanavia, joita tarvitaan palvelimen NIC-yhteyksissä -telinekytkimien yläpuolelle. 9/125 μm:n yksimuotokuitu tarjoaa alhaisen vaimennuksen jopa useiden kilometrien ajon aikana, joten tämä patch-johto sopii sekä sisäisiin -telineliitäntöihin että{6}}käytävän välisiin linkkeihin suurissa-palvelinkeskusympäristöissä.
Enterprise LAN -runkoverkon rakenteelliset kaapelointi
Tietoliikennehuoneita useissa kerroksissa yhdistävien runkoverkkojen rakentamisessa käytetään LC UPC:n yksimuotoisia kaksisuuntaisia patch-johtoja lattiakuitujen väliseen jakeluun. LSZH-vaippavaihtoehto täyttää liitäntätilojen ja nousuputkien läpi vedettävien kaapeleiden paloturvallisuusmääräykset, kun taas käyttölämpötila-alue -40 asteesta +75 asteeseen mahtuu säädettävällä ilmastoinnilla varustetut kaapit.
FTTH-optiset jakeluverkkoyhteydet
Kuitu-kotiin--OLT-portit jakajatuloihin yhdistävät asennukset edellyttävät luotettavia LC UPC -päätteisiä kaapeleita. IEC:n luokan B liitosvaimennusspesifikaatio, joka on pienempi tai yhtä suuri kuin 0,15 dB, säilyttää optisen tehobudjetin PON-järjestelmissä, jotka palvelevat kotitilaajia pitkillä jakeluetäisyyksillä.
Telecomin keskustoimiston ODF-korjaus
Tietoliikenneoperaattorit, jotka hallinnoivat optisia jakelukehyksiä keskustoimistoissa, käyttävät LC-LC-singlemode-duplex-siltoja siirtolaitteiden ristiin{0}}liittämiseen. 0,9 mm:n, 2,0 mm:n ja 3,0 mm:n vaipan halkaisijat mahdollistavat valinnan kaapelitiheyden ja laitetelineiden reititysvaatimusten perusteella.
Broadcast Facility SDI-over-kuitusiirto
Television tuotanto- ja lähetysjärjestelmät, jotka kuljettavat 3G-SDI- ja 12G-SDI-signaaleja kuitujen kautta, käyttävät LC-duplex-yhteyksiä studion---isäntä{6}}ohjauslinkkejä varten. Laaja käyttölämpötila-alue tukee asennuksia liikkuviin tuotantoajoneuvoihin ja etälähetystiloihin.
Usein kysytyt kysymykset
Q1: Mihin kuitutyyppiin 9/125μm viittaa?
V: 9/125 μm:n erittely tarkoittaa yksimuotokuitua, jonka ytimen halkaisija on 9- mikronia ja kuoren halkaisija 125 mikronia. Tämä kuitutyyppi tukee pitkän matkan siirtoa 1310nm ja 1550nm aallonpituuksilla minimaalisella signaalin vaimenemisella.
Q2: Mitä eroa on PVC-, LSZH- ja OFNP-takkivaihtoehtojen välillä?
V: PVC (polyvinyylikloridi) on vakiotakki yleiseen sisäkäyttöön. LSZH (Low Smoke Zero Halogen) vapauttaa poltettaessa vain vähän savua eikä myrkyllisiä halogeenikaasuja, joten se soveltuu suljettuihin tiloihin. OFNP (Optical Fiber Nonconductive Plenum) täyttää NEC-vaatimukset kaapeleille laskettavien kattojen yläpuolella olevissa -ilmankäsittelytiloissa.
Kysymys 3: Mitä väliintulohäviöitä voin odottaa IEC Grade B -liittimiltä?
V: Toimitetaan IEC-luokan B liittimetlisäyshäviöpienempi tai yhtä suuri kuin 0,15 dB per pari. Tämä eritelmä säilyttää enemmän optista tehoa verrattuna luokkaan C (vähemmän tai yhtä suuri kuin 0,30 dB), mikä on tärkeää pitkän-etäisyyden yhteyksissä tiukoilla tehobudjeteilla.
Q4: Mitä UPC-kiillotustyyppi tarkoittaa?
V: UPC (Ultra Physical Contact) viittaa liittimen päiden-pintojen kiillotusmenetelmään, joka luo hieman kaarevan pinnan, jolloin saavutetaanpalautustappioSuurin tai yhtä suuri kuin 50 dB yksimuotosovelluksissa. Tämä kiillotustyyppi on vakiona digitaalisissa tiedonsiirtoverkoissa.
Q5: Voinko käyttää tätä kaapelia ulkoasennuksiin?
V: Käyttölämpötila -40 astetta +75 astetta sopii joihinkin ulkokaappiasennuksiin, mutta tämä kaapeli on suunniteltu ensisijaisesti sisäkäyttöön. Ulkokäyttöön tarvitaan kaapeleita, joissa on ylimääräinen UV-suoja ja kosteutta estävä rakenne.
Q6: Millaisia vaipan halkaisijoita on saatavilla?
V: Tarjolla on kolme vaipan halkaisijaa: 0,9 mm letkuihin ja ahtaisiin -avaruussovelluksiin, 2,0 mm vakionauhojen halkaisijana ja 3,0 mm mekaanista lisäsuojaa vaativiin asennuksiin.
Q7: Mitä liitintyyppejä voidaan yhdistää LC:n kanssa?
V: Tuotelinja tukee LC-, SC-, ST- ja FC-liitintyyppejä erilaisina yhdistelminä. Hybridikaapeleita, kuten LC–SC tai LC–FC, on saatavana eri liitäntätyypeillä varustettujen laitteiden kytkemiseen.
Q8: Kuinka minun pitäisi puhdistaa LC-liittimet ennen käyttöä?
V: Käytä LC-holkkeille tarkoitettua kuituoptista puhdistuskynää tai kasetinpuhdistusainetta. Puhdista liittimen päätypinta ennen jokaista liittämistä estääksesi pölyn likaantumisen, joka lisää työntöhäviöitä.
