MTP MPO kuituliitosjohdot MM OM3

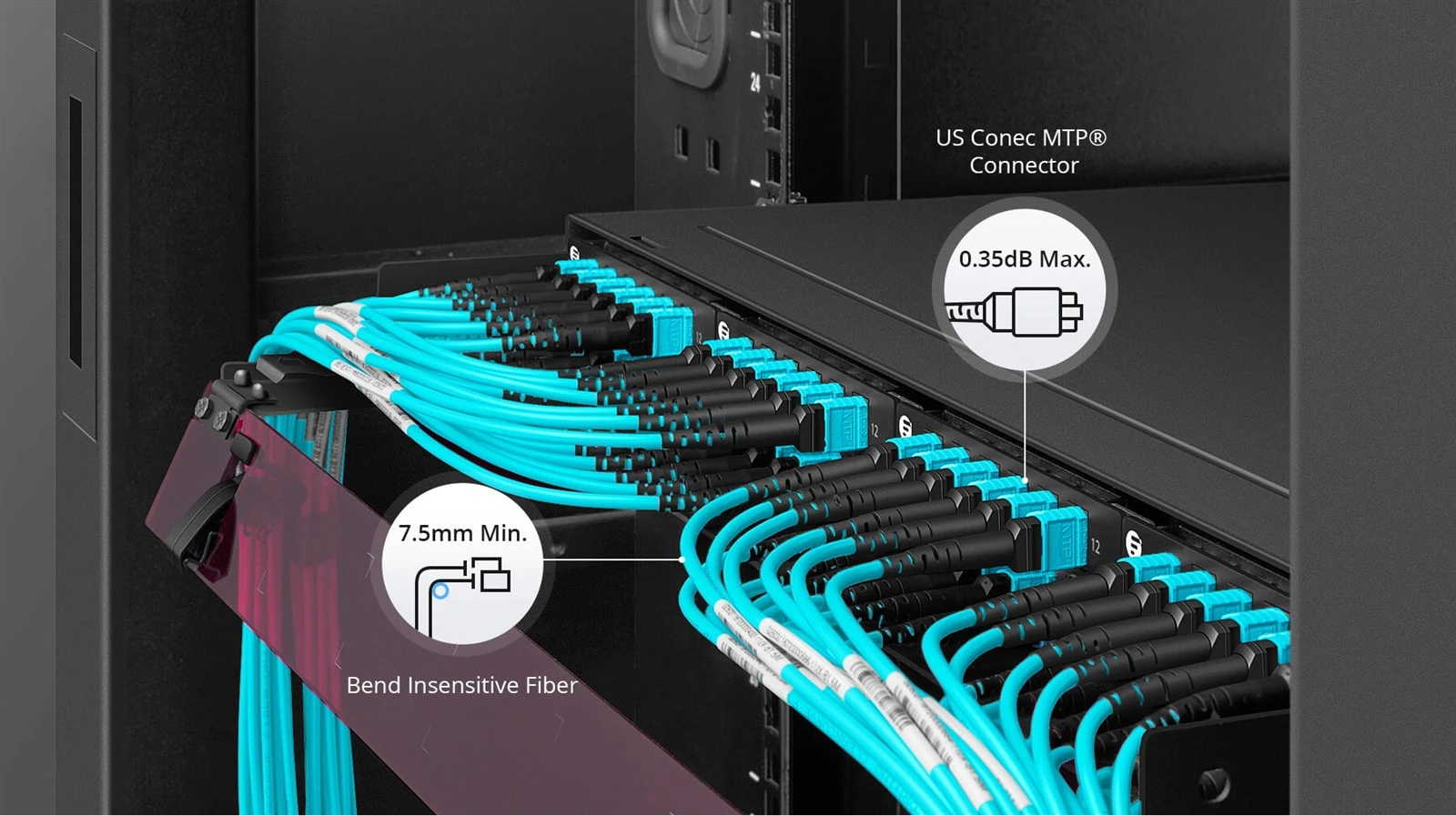

V: Hieno kysymys – tämä tulee aina esille! MPO (Multi{0}}fiber Push On) on yleinen alan standardi moni-kuituliittimille, kun taas MTP® on US Conecin valmistama{2}}tehokas tuotemerkki. Ajattele asiaa näin: kaikki MTP-liittimet ovat MPO-yhteensopivia, mutta kaikissa MPO-liittimissä ei ole MTP:n parannettuja ominaisuuksia. MTP-versio tarjoaa tiukemmat toleranssit, irrotettavat kotelot tunnistamisen helpottamiseksi ja paremman yleisen optisen suorituskyvyn. Ne ovat täysin vaihdettavissa ja sopivat toisiinsa, mutta kun yhdistät ne, huonompi-laatuinen liitin rajoittaa linkin yleistä suorituskykyä. Kriittisten palvelinkeskussovelluksien kannalta suosittelemme MTP:tä parhaiden tulosten saavuttamiseksi.

V: Napaisuuden tarkoituksena on varmistaa, että lähetin (Tx) kytkeytyy vastaanottimeen (Rx) toisessa päässä – ymmärrä väärin ja signaali on nolla. Tässä on nopea erittely: Tyyppi A on "suora-läpi" ja näppäin-ylös toisessa päässä ja näppäin-alas toisessa päässä. Tyyppi B on "käänteinen" molempien päiden näppäin-ylöspäin, kääntäen kuidun asennot 1-asennosta-12 ja 12 asentoon 1. Tyyppi C on "parit käännetty", jossa vierekkäiset parit vaihtavat paikkoja. Useimmissa 40G/100G-rinnakkaisoptiikan palvelinkeskuksissa käytetään useimmiten tyyppiä B, koska sen avulla voit käyttää samoja standardinmukaisia ​​A-B-duplex-liitäntäjohtoja molemmissa päissä – yksinkertaisempi varastonhallinta. Jos olet epävarma, lähetä meille verkkokaaviosi, niin autamme sinua löytämään oikean napaisuuden.

V: Kun OM3-monimuotokuitu käyttää 40GBASE-SR4- tai 100GBASE-SR4-optiikkaa, katsot enintään 100 metriin. 10GBASE-SR:llä OM3 voi mennä jopa 300 metriin. Nyt, jos tarvitset hieman enemmän ulottuvuutta – esimerkiksi 150 metriä 40G/100G:lle – kannattaa ottaa käyttöön OM4-kuitu, jonka kaistanleveys on suurempi (4700 MHz·km vs. 2000 MHz·km OM3:lle). Useimmat palvelinkeskussovellukset sopivat mukavasti OM3:n ulottuville, sillä telineen-to{24}}välit ovat yleensä reilusti alle 100 metriä. Bottom line: kustannusherkkään{27}}projekteihin, joissa on lyhyempi ajo, OM3 on täydellinen ja säästää rahaa.

V: Tämä on kriittistä – valitse sukupuoli väärin, niin liittimet joko vaurioituvat tai yhteyttä ei tule ollenkaan. Urospuolisissa MTP-liittimissä on kohdistusnastat; naarasliittimissä on ohjausreiät, jotka vastaanottavat nämä nastat. Tässä on kultainen sääntö: uros parittelee aina naisen kanssa, ei koskaan sama-samaan-. Useimmissa lähetin-vastaanotinmoduuleissa (QSFP+, QSFP28) on sisäänrakennetut-urosliitännät, joissa on nastat, joten liitäntäjohdon on oltava naaras. Kun liität kaksi naaraspuolista runkokaapelia sovitinpaneelin kautta, sovitin itse hoitaa nastan kohdistuksen. Valmistamme kaapelimme tarkoilla ohjausnastoilla, jotka varmistavat sub{10}}mikronisen kuidun kohdistuksen – näin saavutamme pienet liitäntähäviöt.

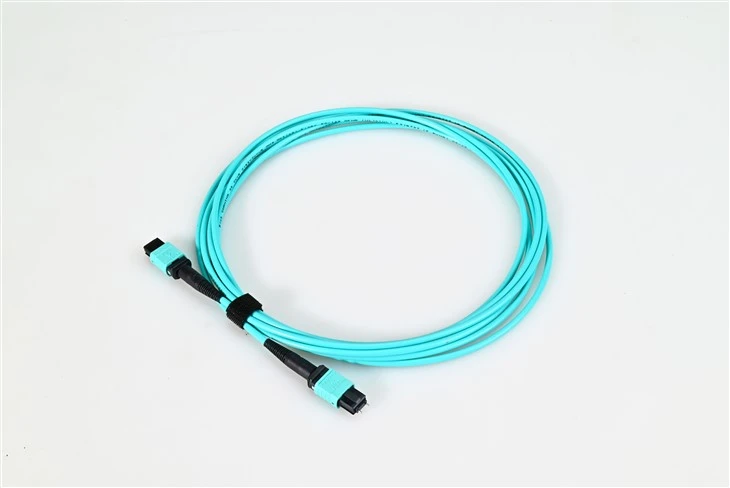

V: Aqua on TIA-598-standardivärikoodi laser-optimoidulle OM3- ja OM4-monimuotokuidulle – se ei ole vain koriste! Kun työskentelet tiheässä datakeskuksessa, jossa on satoja kaapeleita, vesivaippa kertoo heti, että se on monimuotoinen 50/125 mikronin kuitu, joka on suunniteltu 850 nm:n VCSEL-lähetin-vastaanottimille. Et vahingossa sekoita sitä keltaisiin yksimuotoisiin{13}}kaapeleihin. Jotkut valmistajat käyttävät Erika Violettia (hieman eri sävy) erityisesti OM4:lle erottaakseen OM3:sta, vaikka sekä vesi- että violetti ovat hyväksyttäviä. Liittimemme on myös värikoodattu kuitumäärän mukaan: harmaa 8 kuitua varten, musta 12 kuitua ja punainen 24 kuitua – nopeuttaa asennusta ja vianetsintää niin paljon.

V: MTP/MPO OM3 -liitosjohtomme on määritetty enintään 0,50 dB:n maksimiliitäntähäviölle tavallisilla monimuotoisilla MT-holkkeilla, mutta tarjoamme myös pienihäviöisiä versioita, jotka saavuttavat enintään 0,30 dB tyypillisen ja enintään 0,50 dB. Todella vaativiin sovelluksiin elite/premium-luokan kaapelimme saavuttavat noin 0,15 dB tyypillisen. Jokainen toimittamamme kaapeli testataan yksilöllisesti – käytämme 3D-interferometriaa holkin geometrian ja päiden{9}}pinnan laadun tarkistamiseen. Paluuhäviö on suurempi tai yhtä suuri kuin 20 dB monimoodissa. Näillä tiedoilla on merkitystä, kun lasket linkkibudjettia 40G- tai 100G-yhteyksille. joka kymmenes dB lasketaan useille patch-pisteille. Toimitamme testiraportit jokaisen erän mukana, jos tarvitset asiakirjoja kirjanpitoasi varten.

V: Ei ollenkaan ylivoimainen – itse asiassa se on fiksu sijoitus. OM3-kuitu MTP/MPO-liittimillä tukee 10GBASE-SR:tä 300 metriin asti ilman ongelmia. Kauneus on siinä, että rakennat infrastruktuuria, joka on valmis 40G:n ja 100G:n käyttöön, kun sinun on päivitettävä – uudelleenkaapelointia ei tarvita. Monet asiakkaamme käyttävät tänään OM3 MTP -runkokaapeleita 10G:tä varten ja yksinkertaisesti vaihtavat lähetin-vastaanottimia myöhemmin lisätäkseen nopeuksia. 12-kuitu MTP-liitin toimii täydellisesti 10G SFP+:n kanssa breakout-kasettien (MTP:stä 6×LC-duplexiin) kanssa, mikä antaa sinulle monikuitukaapeloinnin tiheysedut myös pienemmillä nopeuksilla. Kyse on sijoituksesi tulevaisuudesta.

V: Olet oikeassa, että MTP-puhdistus vaatii erityisiä työkaluja – et voi käyttää vain tavallista LC-napsautuspuhdistinta. Suosittelemme MTP-spesifisiä kela-tyyppisiä puhdistusaineita tai kasetinpuhdistimia, jotka on suunniteltu monikuituholkkiin. Puhdistusliikkeen tulee kulkea kaikilla 12 (tai 24) kuidun pää{7}}pinnalla yhdellä kertaa. Puhdista molemmat liittimet ennen jokaista yhdistämistä – jopa yksittäinen pölyhiukkanen yhdessä kuidussa voi aiheuttaa 1dB+ häviön ja tuhota linkkibudjetin. Pidä pölysuojukset päällä aina, kun liitin ei ole kytkettynä. Tarkastusta varten tarvitset mikroskoopin, jossa on MTP-sovittimen kärki. Toimitamme pölysuojukset jokaisen kaapelin mukana, ja luota minuun, käytä niitä. Muutama siivoamiseen käytetty sekunti säästää tuntikausia myöhemmin tehtävältä vianetsinnältä.
