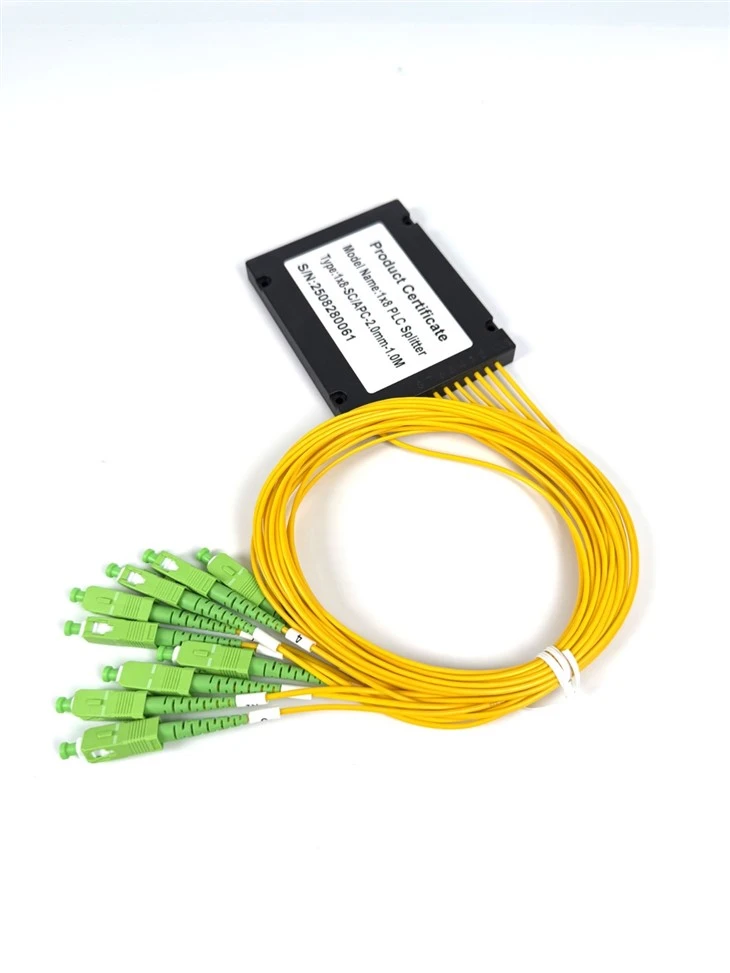

Mikä on valokuitujakaja?
Optinen jakaja on passiivinen laite, joka jakaa optiset signaalit useisiin osiin. Sitä käytetään ensisijaisesti FTTx/PON-verkoissa yksittäisen valokaapelin jakamiseen useisiin haaroihin, mikä mahdollistaa useiden loppukäyttäjien tuen ja vähentää siten runkokuituverkon kuormitusta. Lisäksi sitä käytetään kauko-verkkojen, kaapelitelevision, pankkiautomaattipiirien ylläpitoon sekä signaalin jakeluun paikallis-/metroverkoissa.
Kuituoptisissa jakajissa on tyypillisesti vähintään 2 porttia ja niissä voi olla jopa 128 porttia. Kaksi yleisimmin käytettyä tyyppiä ovat kustannustehokas -perinteinen sulatettu biconical kartiomainen (FBT) jakaja ja kompakti, suurelle{4}}tiheykselle sopiva planar lightwave circuit (PLC) -jakaja.
PLC-jakajissa yleisesti käytettyjä optisia kuituja on useita vakiohalkaisijoita, jotka liittyvät kuitujen ulkomittoihin. Yleisiä kuitujen halkaisijat ovat 250 μm, 900 μm ja 2mm. Erilaiset kuituhalkaisijat sopivat erilaisiin pakkauksiin ja sovelluksiin.
Tuotteen tekniset tiedot
|

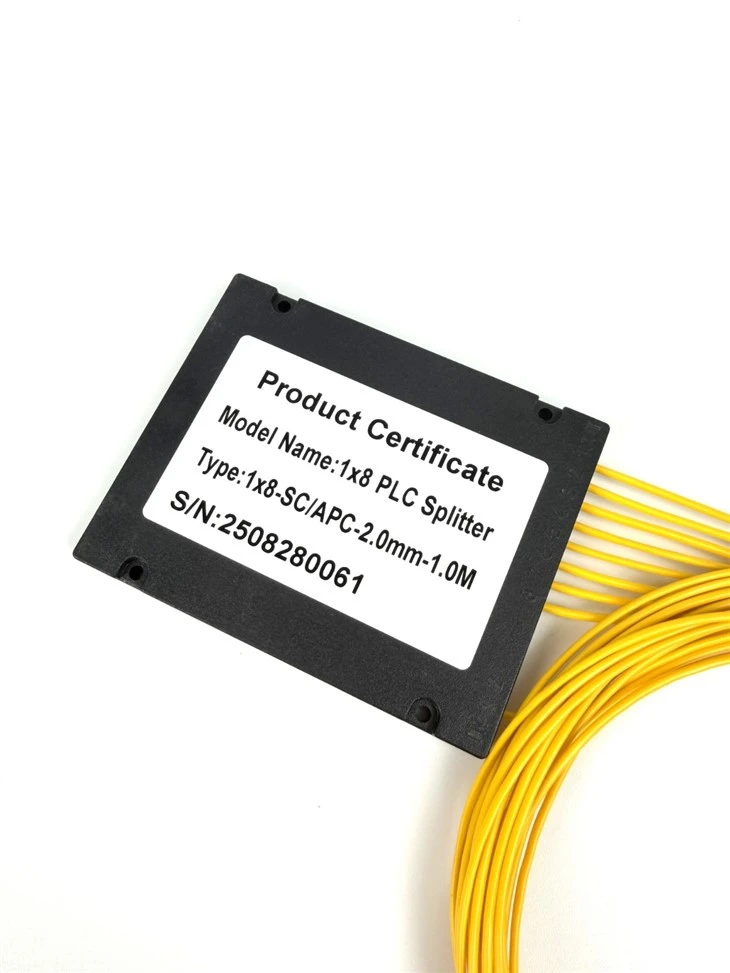

Paketin tyyli |
ABS moduuli |
Kokoonpanotyyppi |
1x8 1x16 1x32 1x64 |
|
Kuitutyyppi |
Yksimoodi G.657A1 |

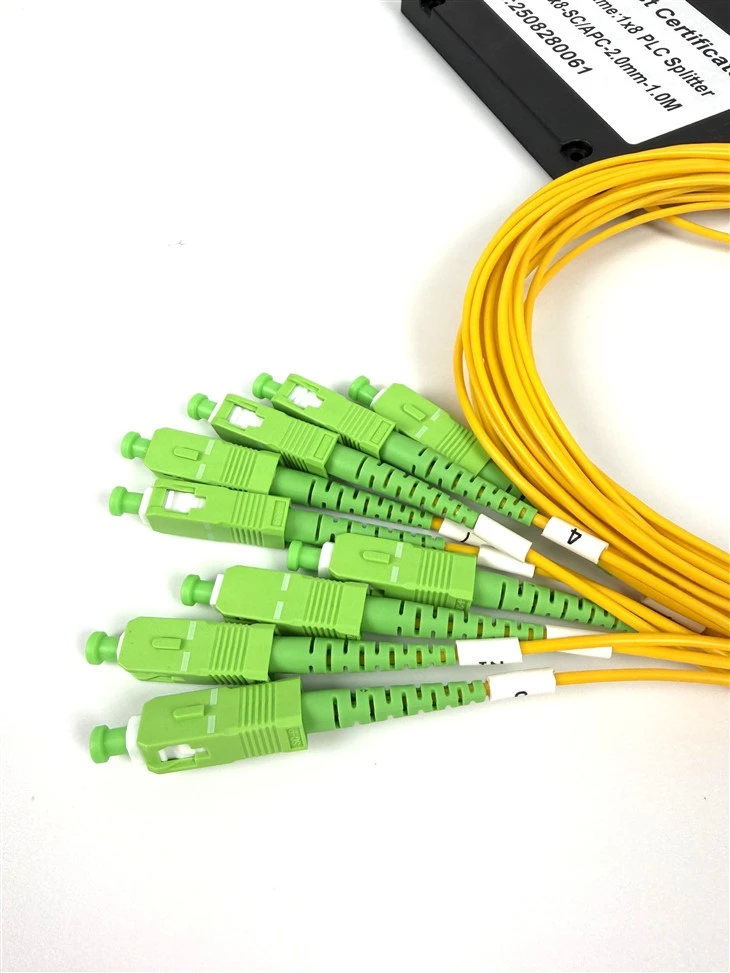

Liittimen tyyppi |
SC/APC |
|
Kuidun halkaisija |
2,0 mm |
Kuidun pituus |
>1m |
|
Lisäyksen menetys |
Vähemmän tai yhtä suuri kuin 17,3 dB |
Palautustappio |
Suurempi tai yhtä suuri kuin 50 dB |
|
Tasaisuuden menetys |
Vähemmän tai yhtä suuri kuin 1,5 dB |
Suuntavuus |
Suurempi tai yhtä suuri kuin 65 dB |
|
Polarisaatiosta riippuvainen häviö |
Vähemmän tai yhtä suuri kuin 0,3 dB |
Lämpötilasta riippuvainen häviö |
Vähemmän tai yhtä suuri kuin 0,5 dB |
|
Aallonpituudesta riippuva menetys |
Vähemmän tai yhtä suuri kuin 0,3 dB |
Toimintakaistanleveys |
1260-1650nm |
|
Käyttölämpötila |
-40-85 astetta |
Varastointilämpötila |
-40-85 astetta |
Sovellus
PLC-jakajia käytetään laajalti FTTH-verkoissa optisten signaalien jakamiseen keskeisestä sijainnista useisiin koteihin tai paikkoihin. Seuraava kuva esittää tyypillistä 1x4 PLC-jakajan sovellusta. OLT:n optinen signaali tulee PLC-jakajaan yhden tulokuidun kautta. Sitten PLC-jakaja jakaa tasaisesti tulevan optisen signaalin neljään eri säteeseen ennalta määrätyn suhteen mukaisesti, jolloin jokainen säde kantaa saman osuuden optisesta tulotehosta. Jakamisen jälkeen optinen signaali välitetään neljään itsenäiseen lähtökuituun, jotka jakavat signaalin neljälle eri käyttäjälle tai laitteelle
