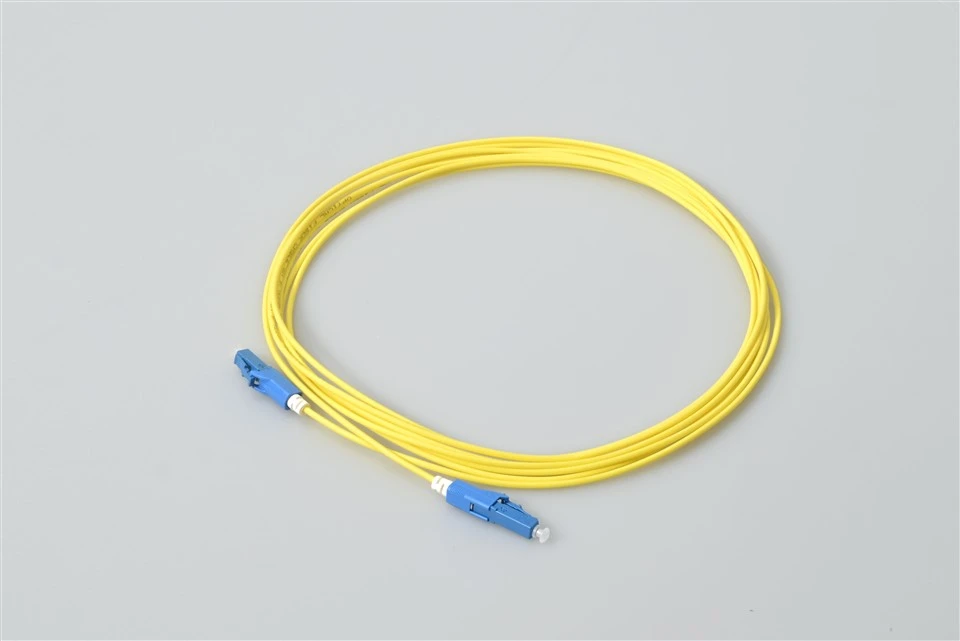

mikä on LC LC patch -kaapeli?
LC-LC-kuituoptinen liitäntäjohto on pieni, kompakti patch-kaapeli, jota käytetään erittäin suosittuna monissa sovelluksissa. Näitä verkkoratkaisuja ovat tietoliikenneverkot, lähiverkot, tietojenkäsittelyverkot, laitepäätteet ja tilajakelut. LC-LC-patch-johdot on suunniteltu toimittamaan nopeita Ethernet-ratkaisuja Gigabit-sovelluksissa ja ATM-sovelluksissa pienemmällä tilankulutuksella.
Erittely
| Parametri | Yksikkö | FC, SC, LC/ Panssaroitu kuituliitosjohto | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Lisäyshäviö (tyypillinen) | dB | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,3 | Pienempi tai yhtä suuri kuin 0,3 |
| Palautustappio | dB | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 60 | Suurempi tai yhtä suuri kuin 30 | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 30 | Suurempi tai yhtä suuri kuin 45 | Suurempi tai yhtä suuri kuin 50 | Suurempi tai yhtä suuri kuin 35 | Suurempi tai yhtä suuri kuin 55 | Suurempi tai yhtä suuri kuin 75 |
| Toiminta-aallonpituus | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vaihdettavuus | dB | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | ||||||||
| Tärinä | dB | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | Pienempi tai yhtä suuri kuin 0,2 | ||||||||
| Käyttölämpötila | tutkinnon | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Varastointilämpötila | tutkinnon | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kaapelin halkaisija | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Ominaisuudet

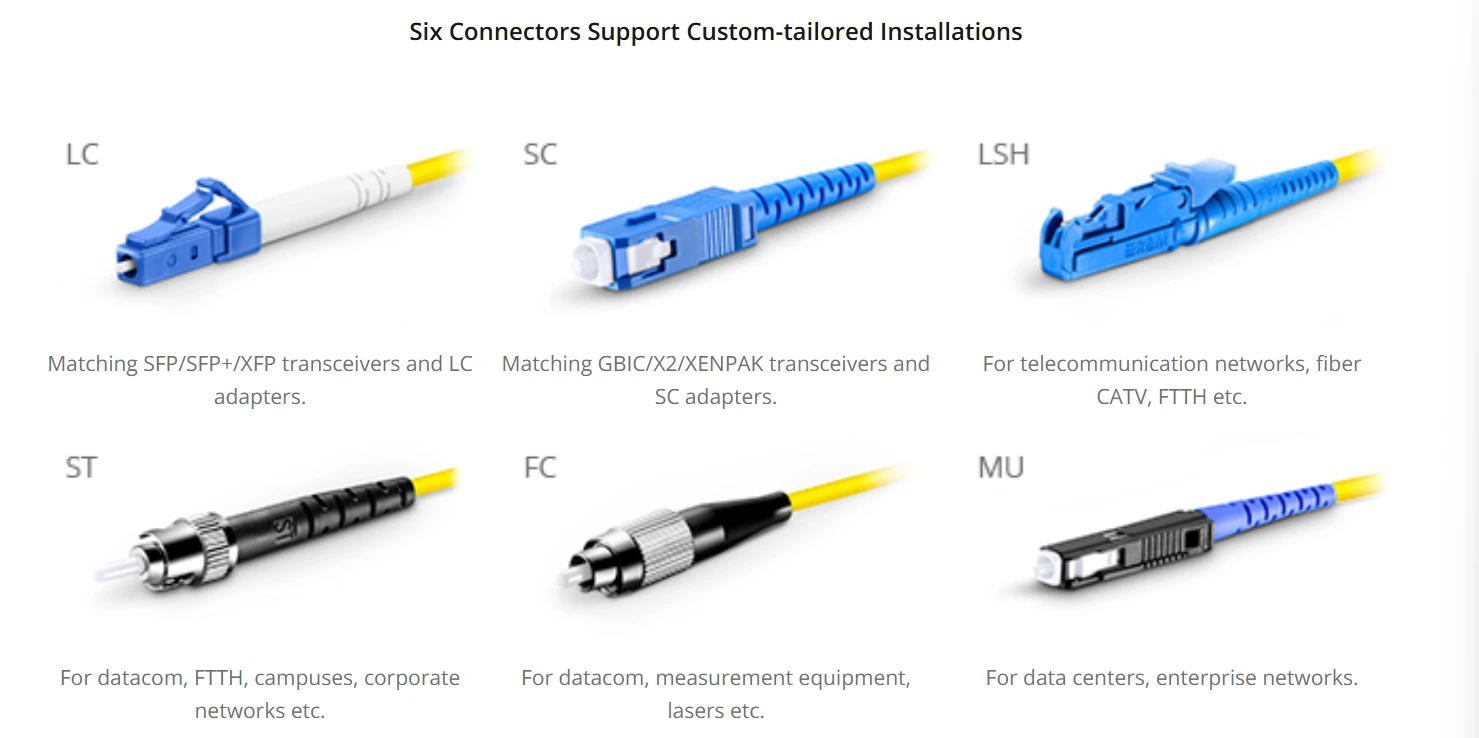

1. Kuusi liitintä tukee räätälöityjä-asennuksia

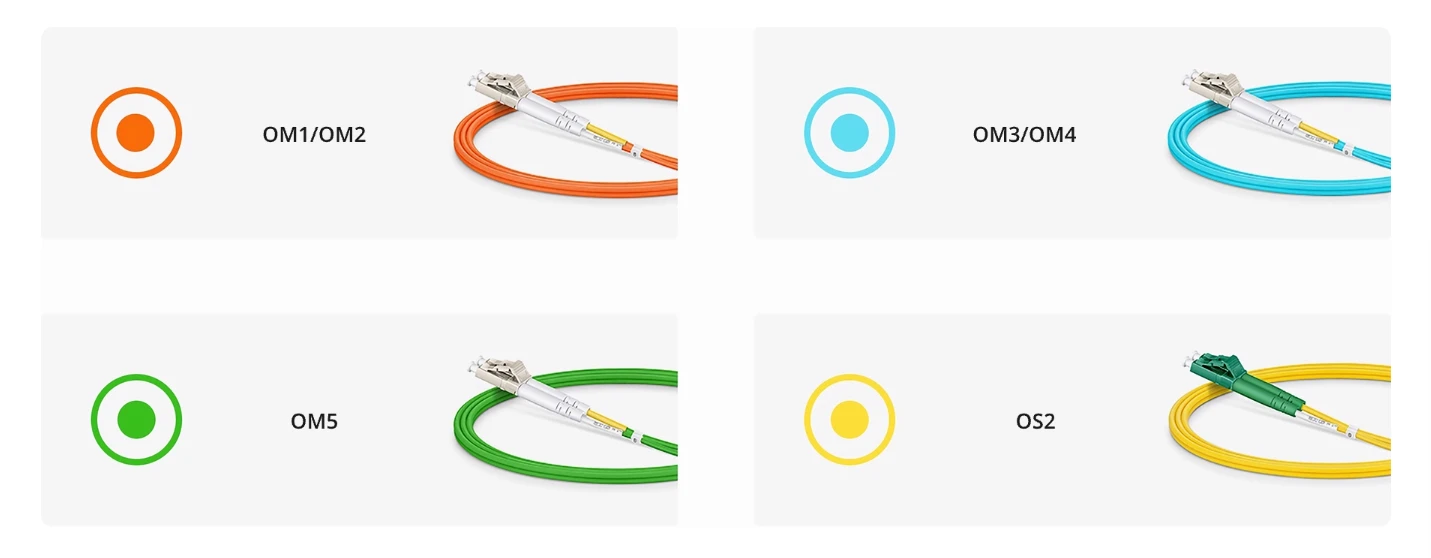

2.Väri-koodattu kaapelisuoja helpottaa tunnistamista
3.OEM ODM LC APC / UPC optinen kuituliitin, 0,9 mm LSZH keltainen takki Tekniset tiedot:
Sovellukset
Palvelinkeskukset - SFP/SFP+ -ympäristöt
- 10G palvelimen verkkokortit ToR-kytkimiin
- Tallennusjärjestelmän FC-liitännät
- Selkärangan-lehtikankaat ylöslinkit
- Poissa-kaistanhallintaverkoista-
Telecom - Keskustoimisto ja FTTx
- OLT uplink -portit
- ODF-risti{0}}yhteydet
- Splitter-tulo-/lähtöpäätteet
- DWDM-mux/demux-liitännät
Enterprise - Strukturoitu kaapelointi
- MDA (Main Distribution Area) -paikkaus
- Vaakasuora jakelu lattiakytkimiin
- Selkäranka IDF:ien välillä
- Valvontakameran kuitujen backhaul
FAQ
K: Miksi valita simplex-kaapeli duplex-LC-kaapeleiden sijaan?
V: Simplex antaa sinulle reititysjoustavuutta, jota duplex ei pysty vastaamaan. Voit ajaa TX- ja RX-kuituja eri reittejä pitkin, korvata yksittäisiä kuituja häiritsemättä pareja ja saavuttaa suuremman tehollisen porttitiheyden ruuhkaisissa paneeleissa. SFP-pohjaisille laitteille, joissa TX ja RX ovat joka tapauksessa erillisiä portteja, simplex on usein käytännöllisempi valinta.
K: Mitä eroa on LC UPC simplexin ja LC APC simplexin välillä?
V: Kaksi asiaa: kiillotuskulma ja paluuhäviö.
LC UPC:n päätypinta on tasainen/kaareva ja paluuhäviö on suurempi tai yhtä suuri kuin 50 dB. Liittimen kotelo on sininen. Käytä sitä digitaalisille signaaleille - Ethernet, Fibre Channel, yleistiedot.
LC APC:ssä on 8 asteen kulmassa oleva päätypinta ja suurempi tai yhtä suuri kuin 60 dB paluuhäviö. Liittimen kotelo on vihreä. Käytä sitä analogisille signaaleille - CATV, RF over fiber, PON-videopeitto.
Älä koskaan liitä UPC:tä APC:hen -, kulman epäsuhta aiheuttaa suuria menetyksiä ja vaurioittaa molemmat liittimet.
K: Voinko tilata LC UPC simplexin eri käynnistyskulmilla?
V: Kyllä. Tarjoamme:
-Suora käynnistys (vakio) - yleinen käyttö
-45 asteen kulmassa oleva kenkä - vähentää kaapelin jännitystä tiukoissa pystysuorassa ajossa
-90 asteen kulmassa oleva boot - vaakasuora uloskäynti paikkapaneeleista
-Lyhyt käynnistys - maksimitiheys korkean-portin-määrän paneeleissa
Minimitilaus ei--vakiosaappaat: 50 kpl
K: Toimitatko yksittäisiä testiraportteja yksipuolisille kaapeleille?
V: Kyllä. Kaksi vaihtoehtoa:
Eräraportti (ilmainen): Näytetestaus tuotantoerästäsi, kattaa IL/RL/silmämääräisen tarkastuksen.
Yksilöllinen raportti (saatavilla pyynnöstä): Jokainen kaapeli saa oman sertifikaatin, jossa on sarjanumero, mitattu IL ja RL sekä hyväksyntä/hylätty tila. Suositellaan testilaboratorioihin ja laadukkaisiin-kriittisiin asennuksiin.
K: Mikä on 2,0 mm:n yksipuolisen kaapelin pienin taivutussäde?
V: 15 mm ilman jännitystä, 30 mm vetokuorman alaisena. Tiukempia asennuksia varten tarjoamme taivutus-tuntumattoman kuidun (BIF), jonka vähimmäistaivutussäde on 7,5 mm -, ei suorituskykyä jopa aggressiivisessa kaapelinhallinnassa.
