Tuotteen esittely

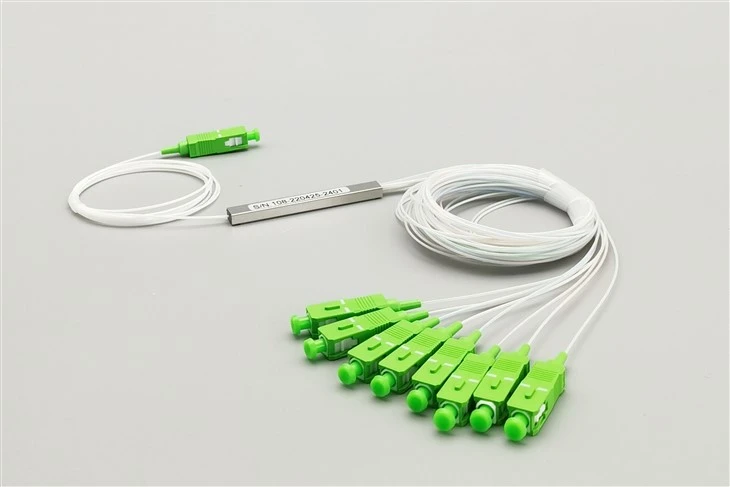

1X8 PLC kuituoptinen jakajaon kvartsisubstraatti-pohjainentasomainen aaltoputkioptinen tehonjakelulaite, jota käytetään optisten signaalien jakamiseen keskustoimistosta (CO) useisiin loppukäyttäjien{0}}sijainteihin.
Se jakaa yhden/kahden optisen tulon tasaisesti useisiin optisiin lähtöihin ja jakaa optiset signaalit tasaisesti käyttäjille. Haarakanavissa on yleensä 2, 4 ja 8 kanavaa ja enintään 64 kanavaa ja enemmän, mikä yleensä ilmaistaan 1 × N tai 2 × N.
|
Liittimen tyyppi |
SC |
|
Puolalainen tyyppi |
APC/UPC |
|
Kuitutila |
Yksitila/Monitila |
|
Paketin tyyli |
ABS/MINI TUBE |
|
Kokoonpanotyyppi |
1 x 8 |
|
Kuidun pituus |
1.5m |
Erittely
| Paketin tyyli | mini putki | Kokoonpanotyyppi | 1*8 |
| Kuitulaatu | G.657A1 | Kuitutila | Yksitila |
| Liittimen tyyppi | SC/APC | Jakosuhde | 50/50 |
| Tulo/lähtö kuidun halkaisija | 900μm | Tulo/lähtö kuidun pituus | 1.5m |
| Lisäyksen menetys | Vähemmän tai yhtä suuri kuin 4,0 dB | Palautustappio | Suurempi tai yhtä suuri kuin 55 dB |
| Tasaisuuden menetys | Vähemmän tai yhtä suuri kuin 0,4 dB | Suuntavuus | Suurempi tai yhtä suuri kuin 55 dB |
| Polarisaatiosta riippuvainen häviö | Vähemmän tai yhtä suuri kuin 0,2 dB | Lämpötilasta riippuvainen häviö | Vähemmän tai yhtä suuri kuin 0,5 dB |
| Aallonpituudesta riippuva menetys | Vähemmän tai yhtä suuri kuin 0,3 dB | Toimintakaistanleveys | 1260-1650nm |
| Lämpötila | Käyttölämpötila -40 - 85 astetta (-40 - 185 astetta F) Säilytys -40 - 85 astetta (-40 - 185 astetta F) |
Sovellus
FTTX optinen jakelu
Tämä 1 × 8 SC APC miniputki PLC-jakaja on suunniteltuFTTX (Fiber to the X)verkkojen käyttöönotot. Se jakaa optisia signaaleja keskustoimistosta (CO) useisiin -loppukäyttäjiin, mikä tukee joustavaa asennusta jakelukoteloihin ja päätekoteloihin.
Keskustoimiston signaalinjako
Käytetään keskustoimiston tasolla yhden tai kahden optisen tulon jakamiseen tasaisesti useiksi optisiksi lähtöiksi. Tasainen valonjako ja hyvä vakaus auttavat ylläpitämään tasaista signaalin jakautumista kaikissa lähtöporteissa.
Optiset viestintäjärjestelmät
Soveltuu yleisiin optisiin viestintäjärjestelmiin, jotka vaativat luotettavan 1 × 8 signaalin jakamisen SC APC -liittimillä. Kompakti miniputkirakenne mahdollistaa asennuksen avaruudessa{3}}rajoissa ympäristöissä.
Usean{0}}käyttäjän kuitujakelu
Sopii skenaarioihin, joissa optisia signaaleja on jaettava useille käyttäjille. Jakaja tukee 2, 4, 8, 16, 32 ja jopa 64 kanavan haarakonfiguraatioita verkkovaatimusten mukaan.
Tilaustiedot
Evoluxfiber tarjoaa koko sarjan 1xN ja 2xN jakajia, jotka on räätälöity tiettyihin sovelluksiin:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 Jakajien versioita on saatavana.
b. SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC liittimet tai ei liittimiä voidaan valita haluamallasi tavalla
c. 0.9, 2,0, 3,0 mm tulo- ja lähtökuitutyypeille.
d. Patjan pituus voidaan myös mukauttaa; yleensä tarjoamme sinulle 1,5 m, tervetuloa ottamaan meihin yhteyttä saadaksesi lisätietoja.
FAQ
Q1: Mitä "miniputki" tarkoittaa tässä PLC-jakajassa?
V: Miniputki viittaa tämän jakajan pakkaustyyliin. Siinä on kompakti rakenne, joka mahdollistaa joustavan asennuksen kuitujakokoteloihin ja liitinkoteloihin, joissa tilaa on rajoitetusti.
Q2: Mikä on tämän 1 × 8 PLC-jakajan toimintakaistanleveys?
V: Tämä jakaja tukee 1260-1650nm:n toimintakaistanleveyttä tuotteen teknisten tietojen mukaisesti.
Q3: Mitä eroa on SC APC- ja SC UPC -liittimillä?
A: SC APC-liittimetniissä on vino päätypinta, joka tarjoaa suuremman palautushäviön. Tämä jakaja on saatavana SC/APC-liittimillä, ja SC/UPC-, FC/UPC-, LC/UPC-, FC/APC-, LC/APC-vaihtoehdot voidaan myös valita tarpeidesi mukaan.
Q4: Mikä on käyttölämpötila-alue?
V: Tämä PLC-jakaja toimii lämpötila-alueella -40 - 85 astetta (-40 - 185 astetta F), jotka on lueteltu teknisissä tiedoissa.
Kysymys 5: Mikä on tämän jakajan lisäyshäviö?
V:lisäyshäviöon pienempi tai yhtä suuri kuin 4,0 dB. Pieni välityshäviö auttaa varmistamaan, että riittävä optinen teho saavuttaa kaikki 8 lähtöporttia.
Kysymys 6: Mitä häviön tasaisuus on ja miksi se on tärkeää?
A: Tasaisuuden menetysmittaa optisen tehon eron lähtöporttien välillä. Tämän jakajan häviön tasaisuus on pienempi tai yhtä suuri kuin 0,4 dB, mikä tarkoittaa, että se tarjoaa tasaisen valonjaon ja hyvän vakauden kaikissa lähdöissä.
Q7: Mitä kuitutyyppiä tämä jakaja käyttää?
V: Tämä jakaja käyttää yksimuotokuitua G.657A1, jonka tulo-/lähtökuidun halkaisija on 900 μm.
Q8: Voiko liittimen tyyppiä ja kuidun pituutta mukauttaa?
V: Kyllä. Liitäntävaihtoehtoja ovat SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC ja LC/APC. Tulo- ja lähtökuidun halkaisija voi olla 0,9 mm, 2,0 mm tai 3,0 mm. Vakiopituus on 1,5 m ja se voidaan räätälöidä pyynnöstä.
Q9: Mitä jakokokoonpanoja on saatavilla?
V: Evoluxfiber tarjoaa koko sarjan 1×N ja 2×N jakajia, mukaan lukien 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 ja 2×64 versiot.
Q10: Mikä on palautushäviön erittely?
V: Paluuhäviö on suurempi tai yhtä suuri kuin 55 dB. Suurempi paluuhäviö osoittaa alaselän heijastuksen, mikä on hyödyllistä optisen verkon suorituskyvylle.
