Tekniset tiedot
| Parametri | Erittely | Parametri | Erittely |
|---|---|---|---|
| Jakosuhde | 1×16 | Liittimen tyyppi | SC/APC (tulo) / Bare Fiber (lähtö) |
| Kuitutyyppi | G.657A1 Yksimoodi | Toimintaaallonpituus | 1260nm ~ 1650nm |
| Lisäyshäviö (maks.) | Vähemmän tai yhtä suuri kuin 13,5 dB @ 1550 nm | Palautustappio (syöttö) | Suurempi tai yhtä suuri kuin 60 dB (APC) |
| Tasaisuuden menetys | Vähemmän tai yhtä suuri kuin 1,2 dB | Suuntavuus | Suurempi tai yhtä suuri kuin 55 dB |
| Polarisaatiosta riippuvainen häviö | Vähemmän tai yhtä suuri kuin 0,3 dB | Aallonpituudesta riippuva menetys | Vähemmän tai yhtä suuri kuin 0,5 dB |
| Paketin tyyppi | Teräsputki (Ø 3,0 × 54 mm) | Lähtö kuidun halkaisija | 250 μm paljas kuitu |
| Tulo kuidun pituus | 1,0 m (muokattavissa) | Lähtö kuidun pituus | 1,5 m (muokattavissa) |
| Käyttölämpötila | -40 astetta +85 asteeseen | Varastointilämpötila | -40 astetta +85 asteeseen |
| Vetokuorma (kuitu) | Suurempi tai yhtä suuri kuin 5N | Vaatimustenmukaisuusstandardit | Telcordia GR-1221, RoHS |
Miksi teräsputkien paljaskuitusuunnittelu on tärkeää{0}}laajuisessa PON-käytössä
Ylivoimainen mekaaninen suojaus ulko- ja kaappiasennuksiin

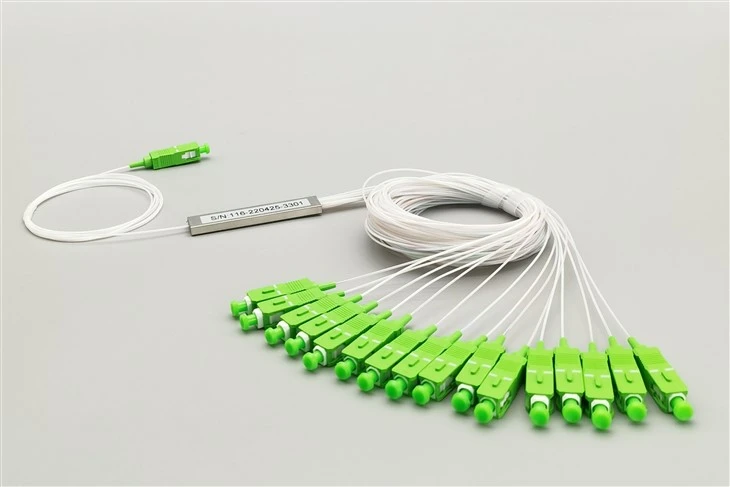

Tämän 1x16 SC APC PLC -jakajan teräsputkikotelo tarjoaa poikkeuksellisen kestävyyden fysikaalisille iskuille, kosteuden sisäänpääsylle ja lämpötilanvaihteluille. Toisin kuin ABS-laatikko- tai miniputkipakkaukset, teräsputkirakenne kestää vaativia olosuhteita ulkokuitujakelukaapeissa (ODC), maanalaisissa jatkossulkimissa ja tietoliikennekaivoissa. Verkko-operaattorit, jotka ottavat käyttöön FTTH-infrastruktuurin alueilla, joilla on äärimmäisiä sääolosuhteita tai jyrsijätoimintaa, luottavat teräsputkien halkaisuihin säilyttääkseen signaalin pitkään -eheyden ilman toistuvia huoltotoimenpiteitä.
250 μm:n paljaskuitulähtö yksinkertaistaa-sivustofuusioliitosta
Kukin 16 lähtöportista päättyy 250 μm:n paljaisiin kuituihin eikä esi-liitettyihin letkuihin. Tämän konfiguraation avulla kenttäteknikot voivat suorittaa suoran liittämisen jakelukaapeleihin tai pudottaa kaapeleita asennuskohdassa. Keskitetyissä jakoarkkitehtuureissa, joissa jakajat asennetaan kuitujakelukeskittimiin (FDH) tai optisiin jakelukehyksiin (ODF:ihin), paljaat kuitulähdöt poistavat sovitinpaneeleiden tarpeen ja vähentävät liittimiin liittyvää liitäntähäviötä noin 0,2 dB liitäntäpistettä kohti.
1:16 Jakosuhde tasapainottaa kattavuuden ja tehobudjetin
1x16 yksimuotoinen PLC-jakaja jakaa optiset signaalit yhdestä OLT-portista 16 alavirran ONU-yksikköön säilyttäen samalla luokan B+ tai luokan C+ tehobudjetin GPON- ja XGS{5}}PON-verkoissa. Verrattuna 1x32- tai 1x64-kokoonpanoihin 1:16-suhde säilyttää korkeamman optisen tehon kussakin tilaajapäätelaitteessa, mikä tukee pidempiä etäisyyksiä jopa 20 km:iin tyypillisissä FTTH-käytöissä ilman optisia vahvistimia.
Teräsputkipaketti vs. muut jakokotelot
| Ominaisuus | Teräsputki (tämä tuote) | ABS laatikko | Mini putki |
|---|---|---|---|
| Mekaaninen lujuus | Erinomainen – kestää iskuja ja puristusta | Kohtalainen | Rajoitettu |
| Lämpötilan sieto | -40 astetta +85 asteeseen | -40 astetta +75 asteeseen tyypillinen | -40 astetta +85 asteeseen |
| Paras asennusympäristö | Ulkokaapit, jatkossulkimet, ankarat olosuhteet | Sisätilojen paneelit, seinälaatikot | Sisätiloissa on rajoitetusti tilaa- |
| Ulostulon päättäminen | 250 μm paljaskuitu – fuusioliitos valmis | Yleensä esi{0}}liitetyt letit | 900μm löysä putki tai letit |
| Jatko{0}}pohjainen asennus | Ihanteellinen – minimoi yhteyden katkeamisen | Vaatii sovittimet liittämistä varten | Mahdollista kuorinnan kanssa |
Sovellusskenaariot
FTTH-kuitujakelukeskittimet ja -kaapit
Tämä 1x16 teräsputken PLC-jakaja integroituu saumattomasti asuinalueita palveleviin kuitujakelukeskittimiin (FDH). Paljaat kuitulähdöt jatketaan suoraan tilaajien tiloihin reititettyihin jakelukaapeleihin, kun taas luja teräsputkirunko kiinnittyy tukevasti tavallisiin liitosalustaihin säänkestävissä kaapeissa.
Keskustoimiston optiset jakelukehykset
Keskitettyä PON-jakoarkkitehtuuria ottavat teleoperaattorit asentavat 1x16 paljaat kuidunjakajat keskustoimiston optisiin jakelukehyksiin. SC/APC-tulo liitetään OLT-laitteiden syöttökaapeleihin, ja teknikot yhdistävät jokaisen 250 μm:n lähtökuidun yksittäisiksi jakelukuitureiteiksi.
Ulkopuoliset liitosten sulkemiset maaseudun laajakaistan laajentamiseen
Maaseudun FTTH-projekteissa, joissa kuitureitit ulottuvat pitkiä etäisyyksiä jakelupisteiden välillä, teräsputkien halkaisijat tarjoavat mekaanisen kestävyyden, jota vaaditaan asennettaessa pylväisiin asennettujen tai maanalaisten liitossulkimien sisään. Laajennettu käyttölämpötila-alue (-40 asteesta +85 asteeseen) varmistaa luotettavan signaalin jakautumisen vuodenaikojen lämpötilavaihteluiden kautta.
GPON/XGS-PON-verkkopäivitykset
Verkko-operaattorit, jotka päivittävät vanhan PON-infrastruktuurin XGS-PON- tai sitä suuremmiksi-nopeusstandardiksi, käyttävät 1x16 yksimuotoisia PLC-jakajia, jotka ylläpitävät taaksepäin yhteensopivuutta samalla kun ne tukevat 10 Gbps:n myötäsuuntaista lähetystä. Leveä 1260-1650 nm:n toimintakaistanleveys mahdollistaa sekä nykyisen että seuraavan sukupolven PON-aallonpituussuunnitelmat.
FAQ
K: Mitä "paljas kuitu 250 μm" tarkoittaa lähtöporteille?
V: Tämän jakajan 16 lähtökuitua päättyvät päällystämättöminä kuituina, joiden halkaisija on 250 μm ilman liittimiä tai suojaputkia. Tämän rakenteen ansiosta kenttäteknikot voivat yhdistää jokaisen lähdön suoraan jakelu- tai pudotuskaapeleihin, mikä vähentää kokonaisliitäntähäviötä verrattuna liitin{3}}päätteisiin.
K: Miksi valita tuloksi SC/APC-liittimet SC/UPC:n sijaan?
V: SC/APC (Angled Physical Contact) -liittimet tarjoavat 60 dB:n tai suuremman paluuhäviön, mikä on välttämätöntä PON-verkoille, jotka lähettävät videopeittosignaaleja 1550 nm:n aallonpituudella. Kulmainen päätypinta minimoi takaheijastukset, jotka voivat häiritä OLT-laitteiden herkkiä optisia lähettimiä.
K: Mikä on tyypillinen liitosvaimennus 1x16 PLC-jakajalle?
V: Teoreettinen pienin lisäyshäviö 1:16-jaolla on noin 12 dB (10 × log₁₀16). Tämä teräsputken jakaja määrittää 13,5 dB:n maksimilisäyshäviön 1550 nm:llä, mikä ottaa huomioon valmistustoleranssit ja aaltoputken ylimääräiset häviöt ja pysyy GPON-luokan B+ tehobudjettivaatimusten sisällä.
K: Voinko asentaa tämän jakajan ulos ilman lisäkoteloa?
V: Vaikka teräsputki tarjoaa vahvan mekaanisen suojan, asennus suljetun jatkossulkimen tai kuidunjakokaapin sisään on suositeltavaa suojata paljaat kuidun ulostulot ja sisääntuloletku kosteudelta ja UV-altistumiselta. Itse jakaja kestää -40 asteesta +85 asteeseen lämpötiloja.
K: Kuinka kiinnitän teräsputken jakajan kuidunjakelunapaan?
V: Useimmissa FDH-liitosalustassa on omat raot tai pidikkeet teräsputkien halkaisijoita varten. Aseta putki vaakasuoraan, kiinnitä nippusiteillä tai kiinnityskannattimilla ja reititä paljaat kuidun ulostulot fuusioliitospitimiin. Varmista, että 250 μm:n paljaalle kuidulle vähintään 30 mm taivutussäde reitityksen aikana.
K: Onko tämä jakaja yhteensopiva XGS-PON- ja 10G-EPON-järjestelmien kanssa?
V: Kyllä. Toiminta-aallonpituusalue 1260-1650 nm kattaa kaikki nykyiset ja suunnitellut PON-standardit, mukaan lukien GPON (1490/1310nm), XGS-PON (1577/1270nm) ja 10G-EPON. Yksimuotoinen G.657A1 kuitu varmistaa alhaisen vaimennuksen kaikilla näillä aallonpituuksilla.
K: Mitä mukautusvaihtoehtoja on saatavilla?
V: Mukautetut kokoonpanot sisältävät: tulo-/lähtökuitupituudet 0,5–3,0 m, vaihtoehtoiset liitintyypit (FC/APC, LC/APC) tuloissa, 900 μm löysä putki lähdöissä 250 μm paljaan kuidun sijaan ja erityiset merkinnät kuidun tunnistamiseen. Ota yhteyttä tiimiimme erityisissä projektivaatimuksissa.
Tilaustiedot
Evolux Fibre toimittaa 1x16 SC APC PLC -jakajan, jossa on teräsputkikotelo ja paljaskuitulähtö vakio- ja mukautetuissa kokoonpanoissa. Tuotantolaitoksemme ylläpitää varastoa yleisten eritelmien nopeaa täyttämistä varten samalla kun se täyttää projektikohtaiset-vaatimukset suurempia käyttöönottoja varten.
Vakiokokoonpano
Jakosuhde: 1×16
Tulo: SC/APC-liitin, 0,9 mm kaapeli, pituus 1,0 m
Lähtö: 16 × paljas kuitu 250 μm, pituus 1,5 m
Pakkaus: Teräsputki Ø3,0×54mm
Kuitutyyppi: G.657A1 yksimuoto
Saatavilla olevat mukautukset
Tuloliitin: FC/APC, LC/APC tai paljas kuitu
Lähtöliitin: 900 μm löysä putki, esi-liitetyt letit
Kuitupituudet: 0,5–3,0 m tulo/lähtö
Jakosuhteet: 1×8, 1×32, 1×64, 2×16, 2×32 muunnelmia
Kuitulaatu: G.652D-vaihtoehto ei--taivutus-herkille sovelluksille
