Kuituliitinkotelo (FTB) on kompakti kotelo, joka päättelee, yhdistää ja järjestää kuituoptiset kaapelit kaapelin päätepisteessä.Se yhdistää saapuvat kuitulangat letkuihin fuusioliitoksen avulla ja reitittää ne sitten sovitinportteihin, joihin liitosjohdot kytketään. Useimmat ostajat eivät kamppaile tämän määritelmän kanssa. He kamppailevat oikean tyypin, porttien lukumäärän, sovitinmuodon ja suojaustason valitsemisessa erityiselle asennusympäristölleen -, ja siitä suurin osa vältettävissä olevista käyttöönotto-ongelmista alkaa.
Tämä opas keskittyy päätöksiin, joilla on todella merkitystä kuituliitinkoteloiden määrittelyssä ja asennuksessa, sen sijaan, että toistaisit perusasiat, jotka löytyvät mistä tahansa tuotetietolomakkeesta.

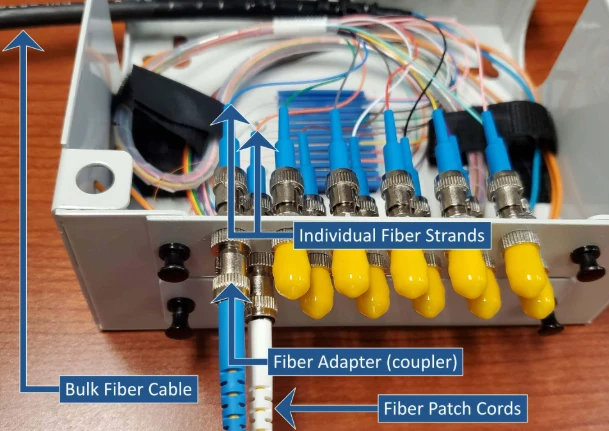

Mitä kuituliitinkotelon sisällä oikeastaan on
Jokainen FTB, merkistä tai mallista riippumatta, sisältää kolme toiminnallista ryhmää. Asunto tarjoaa fyysistä ja ympäristönsuojelua. Jatkoalusta hallitsee kaapelikuitujen välisiä liitoksiakuituoptiset letit. Ja sovitinpaneelissa on liitinportit ulkomaailmalle.
Kotelon materiaali riippuu asennusympäristöstä. Sisäyksiköissä käytetään yleensä ABS- tai PC+ABS-sekoituksia: kevyt, palosuojattu-, halpa. Ulkoyksiköt tarvitsevat joko UV-stabiloitua polymeeriä kumitiivisteillä- tai kylmävalssattua terästä, jossa on sähköstaattinen ruiskupinnoite. Ero ei ole kosmeettinen. Ulkoseinään asennettu -sisäluokiteltu ABS-laatikko alkaa liitua ja halkeilla 18 kuukauden kuluessa auringonvalossa{11}}, ja kun tiiviste pettää, kosteus saavuttaa liitosalustan. Siinä vaiheessa laatikko ei suojaa mitään.
Jatkoalustalla varsinainen optinen työ tapahtuu. Kaapelikuidut irrotetaan, katkaistaan ja fuusioitetaan letkukuiduiksi yksittäisten jatkospidikkeiden sisällä. Ylimääräinen kuitu kiertyy säilytyslenkkeihin. Tässä on merkitystä kahdella numerolla: kuinka monta jatkosta lokeroon mahtuu, ja pakottavatko reitityskanavat vähimmäistaivutussäteen. Standardi G.652D yksimuotokuitu tarvitsee vähintään 30 mm taivutussäteen. Taivute{7}}herkkä G.657A2-kuitu kestää vain 10 mm, minkä vuoksi siitä on tullut oletusarvo ahtaissa -avaruuskuiduissa. Lokero, joka pakottaa kuidut tiukempiin taivutuksiin kuin kuitutyyppiset tuet, aiheuttaa makrotaivutushäviön -, joka näkyy OTDR-jäljissä, mutta jota on lähes mahdotonta korjata ilman uudelleen{14}}jatkoa.
Adapteripaneeli pitääkuituoptiset adapterit- pistorasiat, jotka hyväksyvät liitäntäjohdot loppupään laitteista. SC/APC-sovittimet ovat FTTH- ja PON-verkkojen standardi, koska niiden 8 asteen kulmassa oleva kiillotus työntää paluuhäviön alle -60 dB:n, millä on merkitystä ylävirran lähetyksen laadun kannalta. LC-sovittimet hallitsevat datakeskusympäristöissä, joissa porttitiheys on etusijalla. Sovitintyyppien sekoittaminen yhdessä FTB:ssä on teknisesti mahdollista hybridisovittimilla, mutta se aiheuttaa sekaannusta huollon aikana, ja sitä tulee välttää, ellei siihen ole selkeää teknistä syytä. Jos et ole varma, minkä liitinekosysteemin sivustosi vaatii, tämä erittelyneljä yleistä kuituoptista liitintyyppiäkattaa kompromissit.
Kuituliitinkoteloiden tyypit - ja milloin jokaisessa on järkeä
FTB-luokitus ei ole monimutkainen, mutta ympäristön kannalta väärä valinta on yksi yleisimmistä hankintavirheistä. Tässä on se, mikä erottaa päätyypit käytännössä, ei vain teoriassa.

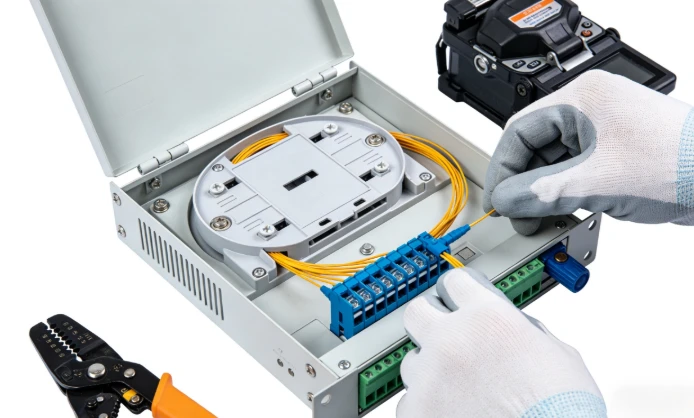

Seinälle{0}}asennettavat FTB:tovat FTTH:n ja pienten{0}}toimistojen käyttöönoton työhevonen. Ne kiinnittyvät seinään tai istuvat heikkovirran -jakokaapin sisällä, tukevat 2–24 kuituydintä ja käyttävät käännettävää-avointa tai irrotettavaa kantta. Asennus kestää minuutteja - kahdesta neljään ruuvia ja kaapelin läpivientiholkki -, minkä vuoksi ne määritetään suuriin-volyymiin asuntoihin, joissa yksikkötyökustannusten on pysyttävä alhaisina. Kompromissi on rajallinen jatkoslokerotila: jos joudut integroimaan PLC-jakajan tai käsittelet yli 24 ydintä, seinäasennuslaatikko täyttyy nopeasti.
Telineeseen{0}}asennettavat FTB:tmene tavallisiin 19{5}}tuumaisiin telineisiin palvelinkeskuksissa, keskustoimistoissa ja tietoliikennesuojissa. Ne liukuvat ulos liitoskäyttöä varten, tarjoavat suuremman porttitiheyden (24, 48, jopa 96 kuitua) ja tukevat sekä ristikytkentä- että yhteenliittämisarkkitehtuuria. Yksikkökohtaiset lisäkustannukset ovat perusteltuja ympäristöissä, joissa kaapelinhallinnan kurinalaisuus ja tuleva skaalautuvuus ovat suurempia kuin kotelon hinta.

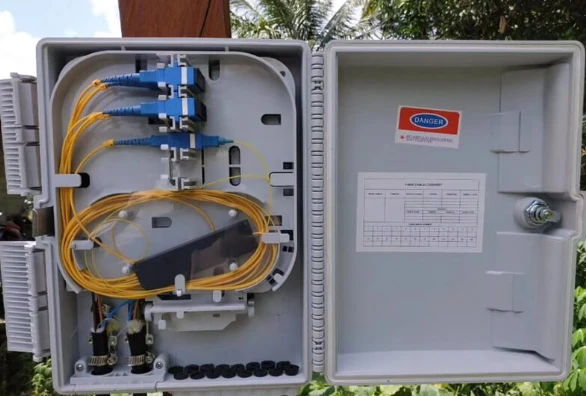

Ulkokäyttöiset FTB:ton suunniteltu pylväs--- tai ulkoseinään-kiinnityssovelluksiin. Suljetut tiivisteet, UV-kestävät kuoret, korroosion-kestävät laitteistot ja käyttölämpötilan sieto noin −40 asteesta +75 asteeseen. IP-luokitus on tässä tärkein yksittäinen määritys - ja yksi useimmin väärin arvioiduista. IP54-luokiteltu laatikko toimii suojaisessa käytävässä. Rantatien vieressä oleva pylväs tarvitsee IP68:n. Laatikot epäonnistuvat kentässä määrittämällä tunnisteen ("ulkoilmaluokitus") todellisten sijaintiolosuhteiden sijaan.
Pöytäkoneen FTB:tovat kevyitä, kannettavia yksiköitä testiympäristöihin, tilapäisiin liitosasemiin tai pieniin kohteisiin, joissa pysyvä asennus ei ole käytännöllistä. He uhraavat ympäristönsuojelun mukavuuden vuoksi.
Pikavalintaviittaus
| Käyttöönoton skenaario | Suositeltu tyyppi | Yhteinen porttimäärä | Sovitin | Avainvaatimus |
|---|---|---|---|---|
| Indoor FTTH (yhdelle kodille) | Seinäteline{0}} | 4 / 8 | SC/APC | Kompakti koko, jatkoslokero 1-2 kaapelille |
| Huoneisto / MDU nousu | Seinäkiinnitys-tai ulkona | 8 / 12 / 24 | SC/APC | Jakajan yhteensopivuus, kaapelin tulojen määrä |
| Palvelinkeskus / keskustoimisto | Teline{0}}kiinnitys | 24 / 48 / 96 | LC | Porttitiheys, liu'utettava{0}}alusta |
| Ulkoinen jakelupiste | Ulkona suljettu laatikko | 8 / 12 / 24 | SC/APC | IP65+-luokitus, UV- ja kosteudenkestävyys |
| Väliaikainen / testipaikka | Työpöytä | 4 / 8 / 12 | Vaihtelee | Siirrettävyys, nopea asennus |
Hyödyllinen nyrkkisääntö: täytä laatikko noin 60–70 % kapasiteetista ensimmäisenä päivänä. Jäljelle jäävä sisäkorkeus imee tulevan kasvun ilman täydellistä kotelon vaihtoa.
Muutamat "älä" -ohjeet säästävät enemmän rahaa kuin mikään valintakaavio. Älä käytä seinä-kiinnitettävää FTB:tä, jos tiedät jo, että PLC-jakajan täytyy mahtua sisään -, lokerotila on parhaimmillaan marginaalinen. Älä oleta, että IP65 kattaa kaikki ulkoilualueet; paljaat pylväiden kiinnitykset ja rannikkopaikat vaativat IP68:n. Ja älä valitse oletusarvoisesti LC-sovittimia vain siksi, että ne ovat pienempiä, jos muu sivusto on rakennettu SC/APC:n ympärille - liittimen epäsopivuuden korjaaminen maksaa enemmän kuin tiheysvahvistus kannattaa.
Yleisimmät kuituliitinrasian valintavirheet
Useimmat FTB-ongelmat eivät johdu viallisesta laitteistosta. Ne johtuvat teknisistä virheistä, jotka on tehty ennen laatikon tilaamista. Neljä virhettä tulee toistuvasti.
Sovittimen tyypin valitseminen tarkistamatta olemassa olevaa liitäntäjohtovarastoa.Projekteissa, joissa yksi tiimi määrittelee FTB:n ja toinen tiimi tilaa patch-johdot, tämä menee pieleen useammin kuin pitäisi. SC/APC-sovitinpaneelista ei ole hyötyä, jos sivustolla on jo laatikko täynnä SC/UPC-siltoja. Kulmaiset-kiillotusholkit ja litteät-kiillotusholkit yhdistyvät fyysisesti, mutta rajapinnan ilmarako muodostaa heijastuspiikin, joka heikentää PON:n suorituskykyä vastavirtaan. Tarkista liittimen ekosysteemi ennen lukitsemista sovitinpaneeliin.
Ulkolaatikoiden valinta markkinointimerkinnän perusteella todellisen IP-luokituksen sijaan."Outdoor Rated" ei ole IP-luokka. "Outdoor" -merkinnällä varustetun laatikon IP54-luokka voi olla, mikä tarkoittaa, että se kestää roiskeita, mutta ei jatkuvaa sadetta tai painepesua. Jos asennuspaikka on alttiina säälle, tarkista tietty IP-numero olosuhteisiin, joihin laatikko todellisuudessa kohdistuu, - ei teknisissä tiedoissa oletettuihin olosuhteisiin.
Aliarvioida sataman varakapasiteettia.12-ytiminen laatikko on hieman kalliimpi kuin 8-ytiminen. 8-ytimisen laatikon vaihtaminen 12-ytimiseen laatikkoon kaksi vuotta myöhemmin – mukaan lukien kuorma-auton rullaus, jatkoliitokset ja seisokit – maksaa monta kertaa enemmän kuin hintaero. Spec kasvua varten.

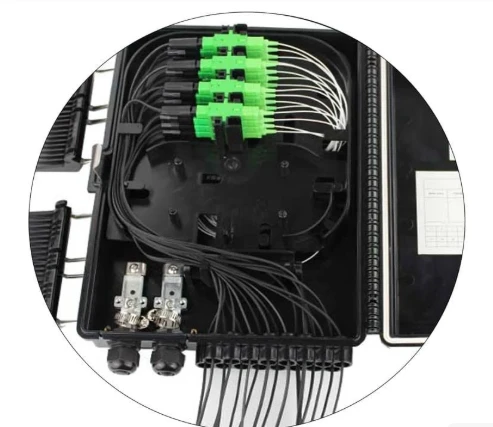

Jakajan muototekijöiden yhteensopivuus huomioimatta.Jos käyttöönottosuunnitelma edellyttää aPLC optinen jakajaliitäntärasian sisällä liitosalustan sijoittelun ja kotelon syvyyden on vastattava jakajamoduulia -, joka on tyypillisesti mini-putki tai ABS-kasetti. Kaikkia FTB:tä ei ole suunniteltu tähän tarkoitukseen. Tarkista sisämitat ja lokeron kokoonpano ennen kuin oletat, että jakaja sopii.
PLC-jakajien integrointi kuituliitinkoteloiden sisään
Useat FTTH-operaattorit yhdistävät nyt jakotoiminnon ja lopetustoiminnon samassa kotelossa. Sen sijaan, että kuitua ohjattaisiin erillisestä jakajakaapista loppupään liitäntärasiaan, jakaja istuu suoraan FTB-jatkoalustan päällä. Syöttökaapelin kuitu liitetään jakajan tuloon; jokainen jakajalähtö on yhdistetty saumaan, joka päättyy sovitinpaneeliin. Tilaajat muodostavat yhteyden pudotuskaapeleilla, jotka on kytketty noihin-etupaneelin sovittimiin.
Tämä toimii, koska PLC-jakajat ovat aallonpituudesta{0}}riippumattomia 1260–1650 nm:n toimintakaistalla. Yksi integroitu FTB pystyy käsittelemään samanaikaisesti GPON:n alavirran aallonpituudella 1490 nm, vastavirtaan 1310 nm:ssä ja RF-videopeittokuvaa 1550 nm:ssä samanaikaisesti. Ylimääräisiä suodatuslaitteita ei tarvita.
Vähemmän koteloita tarkoittaa vähemmän liitoskohtia, lyhyempiä kuitupolkuja ja yksinkertaisempaa dokumentaatiota - vähemmän asennustyötä, vähemmän jatkuvaa huoltoa. Rajoitus on kotelon koko: seinäteline-valokuituliitäntäkotelo1×8-jakaja jättää rajallisesti tilaa varakuitujen varastointiin, joten asennuksen on oltava puhdas. Projekteissa, joissa porttien määrä, sovittimen muoto ja jaottimen integrointi on vahvistettava yhdessä, laatikon asettelulla on enemmän merkitystä kuin lomakkeen otsikon kapasiteettilla. Tässä teknisessä esittelyssä on yksityiskohtaiset tiedot siitä, miten signaalit kulkevat näiden koteloiden läpimiten kuituoptinen liitäntärasia toimiikattaa sisäisen signaalitien.
Asennus- ja huoltokäytännöt, joilla on todella merkitystä
Kaksi asennusvaihetta aiheuttavat eniten kenttäongelmia, ja molemmat ovat vältettävissä.
Ensimmäinen on saastunut silmukointi. Likainen kuidun pää aiheuttaa 0,3–0,5 dB:n ylimääräisen lisäyshäviön liitoskohtaa kohti -, joka riittää työntämään marginaalisen PON-linkin vastaanottimen herkkyysrajan alapuolelle. Puhdista kaikki kuidun päät nukkaamattomilla{5}}pyyhkeillä ja IPA:lla ennen leikkaamista. Tarkasta kuitumikroskoopilla katkaisun jälkeen. Jos kontaminaatiota on näkyvissä, puhdista ja{8}}halkaise uudelleen. Tähän vaiheeseen käytetty aika on vähäpätöinen verrattuna aikaan, joka kuluu suurihäviöisen liitoksen vianetsintään laatikon sulkemisen jälkeen.
Toinen on kaapeliholkkien vääntömomentti. Liiallinen kiristäminen puristaa kaapelin vaipan ja rasittaa sisällä olevia kuituja. Alikiristys sallii kosteuden pääsyn sisään kuukausien ajan. Noudata valmistajan ilmoittamia vääntömomenttiarvoja. Tämä ei ole vaihe, jossa "käsin tiukka plus vähän" on hyväksyttävä korvike momenttiavaimelle.
Jatkuvaa huoltoa varten kuituliitinkotelot ovat passiivisia ja vaativat vain vähän huomiota -, mutta eivät nollaa. Käytännön aikataulu: silmämääräinen tarkastus ja liittimen päiden-pintojen puhdistus 12–18 kuukauden välein sisäasennuksissa, 6 kuukauden välein ulkotiloissa tai ankarissa{6}}ympäristöissä. Tarkista kaapeliholkkitiivisteet halkeamien tai puristussarjan varalta. Jos ylläpidät OTDR-perustietueita jokaisesta laatikosta, vertailujäljet havaitsevat asteittaisen liitoksen heikkenemisen kauan ennen kuin se aiheuttaa tilaajakatkoksen.
Usein kysytyt kysymykset
K: Tarvitsenko SC/APC- tai SC/UPC-sovittimia FTTH-kuituliitinkoteloon?
V: SC/APC lähes kaikissa tapauksissa. PON-arkkitehtuurit ovat herkkiä takaheijastuksille, ja SC/APC:n kulmaholkki tuottaa paluuhäviön alle -60 dB verrattuna SC/UPC:n -50 dB:iin. Ainoa yleinen poikkeus ovat pisteestä-pisteeseen{5}}aktiiviset Ethernet-asennukset, joissa harkintabudjetti on anteeksiantavampi.
K: Mitä eroa on kuituliitinkotelon ja kuituliitoksen sulkemisen välillä?
V: Kuituliitinkotelo päättelee kuidut ja sisältää liitetyt sovitinportit liitäntäjohdon käyttöä varten. Jatkossuljin suojaa kahden kaapelisegmentin välisiä keskijännitteitä, mutta ei tarjoa pääsyä liittimeen. Jos joudut kytkemään välijohtoja tai pudottamaan kaapeleita paikalla, tarvitset liitäntärasian. Jos olet juuri yhdistämässä kahta kaapelia maahan haudatussa tai ilmassa, jatkossuljin on oikea tuote.
K: Kuinka valitsen 8-, 12- ja 24-ytimen FTB:n välillä?
V: Laske kuidut, jotka sinun on lopetettava tänään, ja lisää sitten 30–50 % tulevaa kasvua varten. Yhden-perheen FTTH-pudotus vaatii yleensä 4-ytimen tai 8-ytimen. 6–8 yksikköä palveleva MDU-nousulaite tarvitsee 12 tai 24 ydintä. Jos laatikon sisään asennetaan PLC-jakaja, jaottimen lähtömäärä määrittää vähimmäisporttivaatimuksen - 1 × 8 -jakaja tarvitsee vähintään 8 lähtöporttia plus mahdolliset läpimenokuidut.
K: Riittääkö IP65 kaikkiin ulkokuituliitäntäkotelon asennuksiin?
V: IP65 käsittelee useimmat suojaiset ulkopaikat - räystäiden alla, katukaappien sisällä tai rakennuksen seinillä, joissa on kattosuojaus. Täysin näkyvissä oleville pylväsasennuksille, rannikkoasennuksille tai alueille, joissa on paljon pölyä tai teollisuushiukkasia, IP68 kumitiivisteillä-on turvallisempi valinta. Kustannusero on pieni verrattuna kentän vaihtokustannuksiin.
K: Voiko yksi liitäntälaatikko tukea sekä kuituliitosta että PLC-jakajan asennusta?
V: Kyllä, monet mallit on suunniteltu tähän. Jatkoalustassa on oltava erillinen alue tai kiinnike mini-putkea tai ABS-kasetin jakajaa varten. Tarkista sisämitat ennen tilaamista - kaikissa FTB-koteloissa ei ole tarpeeksi syvyyttä jakajamoduulin sijoittamiseksi vakioliitospidikkeiden ja kuidun säilytyssilmukoiden rinnalle.
