Valokuitupaneelin -, jota usein kutsutaan ODF:ksi tai optiseksi jakelukehykseksi - valitseminen on harvoin vain kuitumäärän sovittaminen tarjouksen riviin. Todellisessa televiestintähuoneessa, FTTH-liityntäverkossa, yrityksen lähiverkossa tai datakeskuksessa paneelin on myös korjattava saapuva kaapeli, suojattava jatkokset, kiinnitettävä sovittimet, reitittävä liitäntäjohdot, oltava selkeitä tarroja ja jätettävä tilaa kasvaa. Ymmärrä nämä tiedot väärin, ja halvan{4}}näköinen paneeli maksaa hiljaa aikaa asennuksen aikana ja jokaisen myöhemmän päivityksen yhteydessä.
Tämä opas on kirjoitettu valokuitujen passiivisten komponenttien valinnan ja toimittamisen näkökulmasta FTTH-, tietoliikenne- ja datakeskusprojekteihin. Siinä käydään läpi päätökset, joilla on todellisuudessa merkitystä paikan päällä - kapasiteetista, asennuksesta, sovittimista, jatkoksista ja kaapelien hallinnasta -, ja se päättyy valintamatriiseihin, tarjouspyyntöjen tarkistuslistaan ja tarkistuslistaan, joita voit käyttää uudelleen seuraavassa ostossasi.
Mikä on optinen kuitupaneeli / ODF?
Valokuitupaneeli on kuidunhallintayksikkö, jota käytetään päättämään, järjestämään, liittämään, yhdistämään ja suojaamaan optisia kuituja. Löydät sen tietoliikennehuoneista, datakeskuksista, FTTH-liityntäverkoista, yritysverkoista ja viestintäkaapeista.
Päivittäisessä projektikielessä "kuituoptinen paneeli", "optinen kuitupaneeli", "ODF" ja "optinen jakelukehys" käytetään usein vaihtokelpoisesti. Mekaaninen rakenne vaihtelee, mutta tehtävä on sama: tehdä kuituliitännöistä helpompi hallita, testata, ylläpitää ja laajentaa. Jos haluat tarkemman erittelyn termien eroista, tämä vertailu anODF vs. patch-paneelivalokuitujärjestelmissä on hyvä paikka aloittaa.

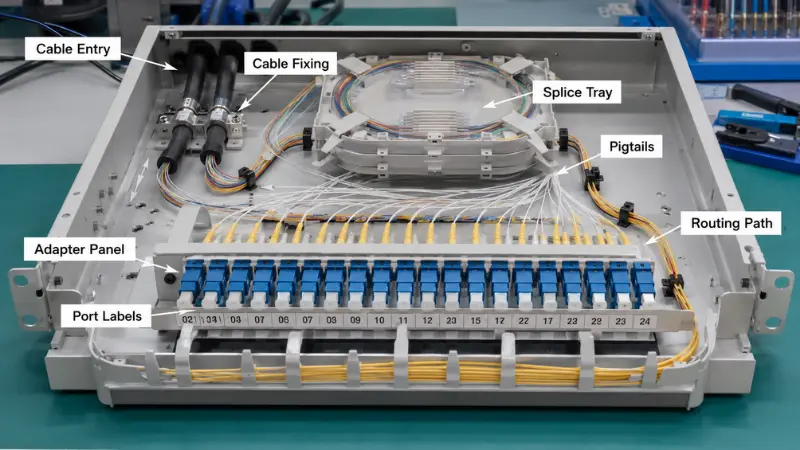

Tyypillinen kuitupaneeli yhdistää useita elementtejä:
- -Sovitinpaneelit, joissa on SC-, LC-, FC- tai MPO-liittimet
- -Jatkoalustat, jotka suojaavat liitoksia ja varastoivat ylimääräistä kuitua
- -Tulevaan kaapeliin sulatetut kuituputket
- -Kaapelin kiinnityskohdat ja sisääntuloportit vedonpoistoon
- -Sisäiset reititysreitit, jotka säilyttävät taivutussäteen
- -Etuosassa on liitäntäjohdon hallintaalue
- -Porttimerkit tai tunniste
-
Miksi oikean kuitupaneelin valitseminen on tärkeää?
Patch-paneeli on yleensä pieni siivu verkon kokonaisbudjetista, mutta sillä on suuri vaikutus asennuksen laatuun ja vuosien huoltoon jälkeenpäin. Kohteeseen sopivan paneelin avulla asentajat voivat reitittää kuidut siististi, suojata liitoskohtia, hallita taivutusjännitystä ja löytää minkä tahansa portin nopeasti. Huonosti valittu luo ruuhkaista reititystä, hankalaa huoltoa, hukkakapasiteettia ja sotkuisen paikkakentän.
Ennen kuin sitoudut malliin, sen pitäisi vastata kolmeen tyhmään kysymykseen: pystyykö se kantamaan tarvitsemasi kuitumäärän, voiko teknikko asentaa ja huoltaa sen ilman taistelua ja voiko se kasvaa verkon mukana sen sijaan, että se repiisi irti ja korvaisi? Jos jokin vastaus on ei, alhaisempi tarran hinta harvoin korvaa sen.
Tärkeimmät tekijät, jotka on otettava huomioon valittaessa optista kuitupaneelia

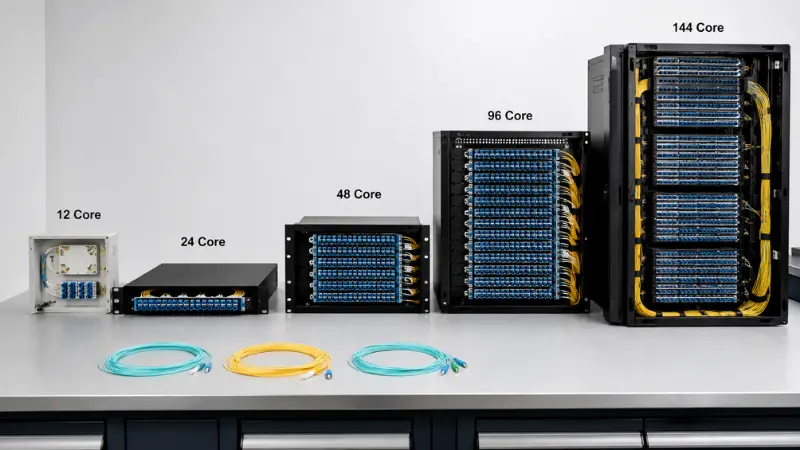

Kuitumäärä ja portin kapasiteetti
Kuitumäärä on ensimmäinen luku, jonka useimmat ostajat tarkistavat. Yleiset ODF-kokoonpanot käyttävät 12, 24, 48, 72, 96 ja 144 ydintä. Pieni FTTH-jakelupiste voi olla hyvä 12- tai 24-ytiminen seinäasennusrasia; televiestintähuone tai yritysydin laskeutuu usein 24- tai 48-ytimen telinepaneeleille; ja suuritiheyksiset datakeskus- tai runkopisteet työntää kohti 96 tai 144 ydintä.
Virhe on mitoittaa paneeli tarkasti nykypäivän kuitumäärän mukaan. Toimiva nyrkkisääntö onnykyiset kuidut + varakapasiteetti + telinetila: ota kuidut, joita lopetat nyt, lisää ylätilaa linkeille, jotka voit kohtuudella ennakoida, ja tarkista sitten, mitä telineen korkeus todella sallii. Jos projekti valaisee 24 kuitua, mutta paikka todennäköisesti kaksinkertaistuu, 48-ytiminen paneeli maksaa yleensä paljon vähemmän kuin yksikön vaihtaminen myöhemmin.
Lähtökohtana:
- Pieni tukiasema - 12 24 ytimeen
- Tavallinen televiestintähuone - 24 - 48 ydintä
- Suurempi jakelupiste - 72 96 ytimeen
- Tiheät-runkoverkon tai datakeskuksen - 96 ydintä ja enemmän

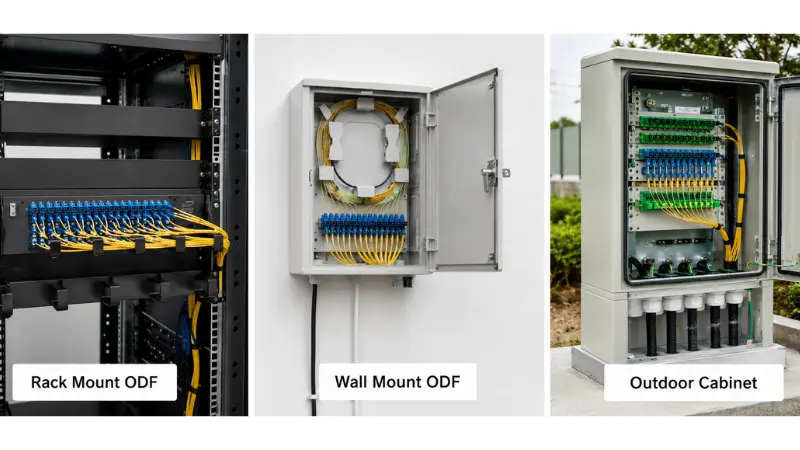

Telineasennus, seinäasennus tai ulkoasennus
Asennusympäristö sanelee enemmän kuin mikään muu paneelin muodon. 19 -tuumainen telineeseen kiinnitettävä kuitupaneeli putoaa siististi vakiotelineisiin kytkimien, OLT:iden ja siirtolaitteiden rinnalle, minkä vuoksi se hallitsee televiestintähuoneita ja datakeskuksia. Seinään kiinnitettävä ODF sopii kohteisiin, joissa ei ole telinettä - FTTH-tukipisteitä, pieniin rakennusverkkoihin, käytäväjakelupisteisiin ja haaratoimistoihin. Kuitujakokaappi ulkokäyttöön on tarkoitettu katukaappiin ja puoliksi ulkotiloihin, joissa tiiviydellä, mekaanisella lujuudella ja kaapelin läpiviennillä on paljon enemmän merkitystä kuin laatikon kompaktilla tai siisteydellä.
Kiinnitä sijainti ennen kuin valitset: 19-tuuman telineessä, seinällä, tietoliikennekaapin sisällä, ulkotukipisteessä tai tiheässä -palvelinkeskuksen rivissä. Jos paneeli menee ulos, pidä tunkeutumissuojaa kovana vaatimuksena mieluummin kuin mukavana--hakua - IP-luokitus, UV-suojattu kotelo ja asianmukaiset tiivistetyt tiivistysholkit ja vahvistaa se tieltä.sisä- ja ulkokaapelisi on asennettu.
1U, 2U tai suurempi: telineen korkeuden valitseminen
Telinepaneelien korkeus on oma päätös, ei vain kuitumäärän funktio. 1U:n kuituoptinen paikkapaneeli säästää eniten telinetilaa ja on oletusasetuksena konesalien riveissä, mutta sama 1U, johon mahtuu mukavasti 24 LC-duplex-porttia, voi tuntua ahtaalta, kun yrität lisätä jatkoslokeroita ja reitittää paikkajohtoja etupuolelle. Nostamalla 2U:n kokoa saat työhuoneen: syvemmät alustat, löysäkuidun helpomman kelaamisen ja etummaisen patch-kentän, joka ei taistele sinua liikkeiden, lisäysten ja muutosten aikana.
Yksinkertainen tapa päättää: valitse 1U, kun tiheys on etusijalla ja paneeli on enimmäkseen ennalta-päätetty paikkaus; Valitse 2U tai korkeampi, kun samassa paneelissa on oltava myös kenttäliitokset, isommat saumapaketit tai toistuva uudelleenkonfigurointi. Vain porttien laskeminen ja porttien tarvitseman tilan huomioimatta jättäminen sovittimien takana ja edessä on yksi yleisimmistä kokovirheistä.
Kiinteä tyyppi vs liukuva tyyppi
Telinepaneelit ovat kiinteitä ja liukuvia malleja. Kiinteä telineeseen kiinnitettävä paneeli on yksinkertaisempi, jäykempi ja yleensä halvempi - järkevä valinta, kun kuidut asetetaan kerran ja niitä kosketetaan harvoin. Liukupaneeli vetää eteenpäin kiskoilla, jotta teknikko pääsee käsiksi liitosalustalle, sovittimille ja sisäiselle reitittimelle purkamatta mitään.
Vaihto{0}}on oikeaa rahaa vastaan reaaliaika. Sivuilla, joissa portteja määritetään usein uudelleen, voit työstää liitäntöjä liukuvan lokeron avulla irrottamatta koko paneelia telineestä, mikä voi kiireisessä kehyksessä muuttaa puolen tunnin työn muutamaksi minuutiksi. Matalalle-kosketuslinkille, joka pysyy koskemattomana vuosia, kiinteä paneeli on parempi hinta-laatusuhde. Valitse liukuva, kun huoltoa, testausta tai päivityksiä tehdään usein; valita kiinteä, kun ne eivät ole.
Sovitintyyppi: SC, LC, FC tai MPO
Sovittimen on vastattava verkossasi jo olevia liittimiä, joten tämä on päätös, jonka vahvistat kaapelia, letkuja ja laiteportteja vastaan arvauksen sijaan.
SC-sovittimet ovat edelleen FTTH-, FTTx- ja tietoliikenneyhteyksien työhevonen. PON- ja FTTH-järjestelmissä SC/APC on tavallinen valinta, koska kulmassa oleva 8-asteen päätypinta heijastaa hajavaloa takaisin verhoukseen ytimen sijasta, mikä pitää paluuhäviön alhaisena – juuri sitä mitä passiiviset optiset jakajat tarvitsevat. SC/UPC näkyy muissa vakiolinkeissä, joissa tätä kulmaa ei vaadita. Kiillotusaine ei ole vaihdettavissa: APC toimii vain APC:n kanssa, ja APC-holkin pakottaminen UPC:tä vasten vahingoittaa molempia. Jos puolalainen kysymys on sinulle uusi, tämä selitys on käytössäPC:n, UPC:n ja APC:n väliset erotesittää sen selvästi. Itse palautushäviö ja lisäyshäviö luokitellaan alleIEC-kuituoptiset liitäntästandardit, joka on viite, johon toimittajasi tietolehti tulee jäljittää.
LC-sovittimet hallitsevat palvelinkeskuksia ja suuritiheyksisiä laitteita{0}}, koska LC-liitin on suunnilleen puolet SC-liittimen jalanjäljistä. Tämä kokoero on koko asia: LC-duplex-paneeli mahtuu paljon enemmän portteja samaan 1U: een kuin SC-paneeli, millä on merkitystä, kun jokainen telineyksikkö kiistaa. Useimmat kytkimien ja lähetin-vastaanottimien portit - SFP, SFP+, QSFP breakouts - päättyvät LC:hen, joten paneeli seuraa yleensä laitteita.
FC-sovittimet ja niiden kierreliittimet näkyvät edelleen joissakin tietoliikenne-, testi- ja mittausasennoissa tai vanhoissa asennoissa, joissa liitännässä oleva ruuvi{0}}kestää tärinää. MPO/MTP-sovitinpaneelit ovat taas eri luokka: ne kuljettavat 8, 12 tai 24 kuitua yhdessä holkissa, ja ne tekevät suuren-tiheyden ja valmiiksi päätetyn kaapeloinnin käytännölliseksi, syöttörunko-- ja-kasettijärjestelmät palvelinkeskuksessa. Jos punnitat tiheysvaihtoehtoja tiheälle rakenteelle, tämä käytännöllinen opasvertaamalla LC:tä MTP/MPO:hankannattaa lukea ensin.
Ennen kuin tilaat, selvitä muutama asia: liittimen tyyppi (SC, LC, FC, ST, MPO/MTP); kiillotusaine (UPC tai APC); simplex-, duplex- tai quad-sovitin;yksi-tila tai monitila(näitä ei voi sekoittaa linkissä); ja toimitetaanko paneeli adaptereilla ja letkuilla varustettuna vai paljaana. Pikavalinta päätökseen:
- ValitaSC/APCPON-, FTTH- ja useimpiin pääsyjakeluihin.
- ValitaLC, yleensä kaksisuuntainen, kun porttitiheys tai kytkin{0}}puolen pääte ohjaa suunnittelua.
- ValitaFCvain silloin, kun on määritetty kierteinen, tärinänkestävä{0}}liitäntä.
- ValitaMPO/MTPrunkojohdoille ja valmiiksi-liitetyille-tiheyksisille kaapeleille.
Loaded vs Unloaded Patch Panel
Yksi ostajia hämmästyttävä kysymys on, tuleeko paneeli perilleladattutaipurettu. Ladatun kuitupaneelin mukana toimitetaan sovittimet ja usein esiasennetut letit, joten kenttätiimin tarvitsee vain tehdä liitos ja paikkaus. Kuormittamaton kuitupaneeli on tyhjä runko: lisäät itse sovitinlevyt ja letit, mikä antaa joustavuutta liitintyyppien sekoittamiseen tai kokoonpanon muuttamiseen, mutta lisää asennusaikaa paikan päällä.
Valitse ladattu paneeli, kun liitintyyppi on kiinteä, volyymit ovat toistettavissa ja haluat minimoida työvoiman kentällä. Valitse kuormittamaton, kun projektissa on vielä avoimia muuttujia - eri kiillotustyyppejä eri sivustoilla, siirtyminen liitinstandardien välillä tai halu varata yksi runko ja täyttää se tarpeen mukaan. Jos olet edelleen päättämässä, kuinka nämä kuidut päätyvät ensinnäkin, tämä vertailunopeat liittimet fuusioliitoksia vastaanon hyödyllinen kumppani. Joka tapauksessa, aseta toimittajan tila ladattu tai purettu nimenomaisesti tarjoukseen, koska "korjauspaneeli" ei yksin kerro, mitä laatikossa on.
Liitosvaatimus ja liitosalustan suunnittelu
Jotkut paneelit vain korjaavat esipäätettyjä kaapeleita; toisten on jaettava saapuva kuitu. Jos optinen kaapeli on sulatettava letkuihin paikan päällä, paneeli tarvitsee riittävästi jatkosalustoja, jatkosholkkeja ja säilytystilaa kuitujen kelaamiseksi ilman tiukkoja mutkia. Esimerkiksi löysäputki ulkokaapeli tuo sisään pitkiä puskuriputkia, jotka tarvitsevat istumapaikan, joten siistille sisäkaapelille sopiva alusta voi hukkua kentällä.
Lokeron kapasiteetti on yksityiskohta, jonka ihmiset ohittavat. Yhdelle alustalle mahtuu tyypillisesti kiinteä määrä jatoksia ja suojaholkkeja; ylittää sen ja teknikot alkavat pinota kuituja, mikä tekee myöhemmästä huollosta kurjaa ja vaarantaa juuri ne jatkokset, joita yrität suojata. Varmista, kuinka monta kuitua jatketaan, että niille on tarpeeksi alustaa vähän ylimääräiselläletitovat mukana tai tilataan erikseen ja että lokero on edelleen käsillä, kun paneeli on täynnä. Jos haluat taustan itse liitokselle, tämä yleiskatsaus selittääfuusioliitoksen tarkoitus.
Esipäätetyissä kaapeloinnissa liitosalustat saattavat olla tarpeettomia, ja painopiste siirtyy sen sijaan sovitinlevyihin, kaapelien kiinnitykseen ja etupuolen-paikkajohdon reitittämiseen.
Kaapelin sisäänvienti, reititys ja taivutussäde
Tarpeeksi portteja ei ole sama asia kuin hyvä kuidunhallinta. Paneelin on myös päästävä kaapelit ja paikkajohdot sisään, reitittää ja lähteä ilman taistelua. Tarkista ensin sisääntulosuunta sivustoa vasten - jotkin paneelit ottavat kaapelin takaa, toiset sivulta tai ylhäältä, ja ulkokaapit tarvitsevat tiivistetyt holkit. Telinepaneelien tulee antaa sinulle kiinnityskohta ja vedonpoisto, jotta tulevan kaapelin paino ei koskaan vedä jatkoksia.
Sisäpuolella kuidut tarvitsevat vapaan reitin, eivätkä liitosjohdot saa estää pääsyä sovittimiin tai lokeroihin. Reitityksen on myös noudatettava taivutussädettä: kuitujen taivuttaminen tiukemmalle kuin sen minimi minimi lisää sisäänvientihäviötä ja voi ajan myötä rikkoa lasin. Sen sijaan, että luottaisit jostain lukemaasi numeroon, noudata kaapelin ja liittimen valmistajan ilmoittamaa pienintä taivutussädettä - taivuta-herkkiä kuituja.ITU-T G.657suositus sietää tiukempaa reititystä, mutta tekninen lomake, ei arvaus, on auktoriteetti. Tätä hyvin käsittelevä paneeli tarjoaa kiinnityspisteet, sujuvan sisäisen reitityksen, löysän säilytystilan, puhtaan eron saapuvan kaapelin japaikkajohdotja tilaa todella saada käsisi huoltoon.
Merkinnät ja tuleva laajentaminen
Merkinnät jätetään huomioimatta hankinnassa, ja siitä tulee kriittinen, kun ensimmäisen kerran joku joutuu jäljittämään paineen alaisen piirin. Selkeän portin tunnistuksen avulla teknikko voi testata linkin, eristää vian ja välttää väärän liitäntäjohdon vetämistä -. Suuressa kehyksessä huono merkintä lisää hiljaisesti aikaa jokaiseen huoltokutsuun ja aiheuttaa todellisen riskin suoran palvelun katkaisemisesta.
Laajentuminen on toinen puoli. Jos jokainen portti on käytössä ensimmäisenä päivänä, seuraava huoltopyyntö tarkoittaa toista paneelia, enemmän telinetilaa ja enemmän kaapelointia. Varasovitinpaikkojen jättäminen tai modulaarisilla sovitinlevyillä varustetun paneelin valitseminen helpottaa kapasiteetin lisäämistä tai liitintyyppien vaihtamista päivityksen aikana alusta aloittamisen sijaan.
Optisten kuitupaneelien tyyppejä verrattu
| Patch-paneelin tyyppi | Paras | Tärkein etu | Valintahuomautus |
|---|---|---|---|
| Kiinteä telineasennuspaneeli | Standard telekommunikaatiohuoneet ja laitetelineet | Yksinkertainen, jäykkä ja{0}}kustannustehokas | Hienoa, jos pääsy on harvoin |
| Liukuva telineasennuspaneeli | Datakeskukset ja kiireiset televiestintähuoneet | Pääsy edestä tarjottimiin ilman hyllyn avaamista | Sen arvoinen toistuviin liikkeisiin ja vaihtoihin |
| Seinäteline ODF | FTTH-yhteys, pieni LAN ja rakennusten jakelu | Säästää telinetilaa | Tarkista sisääntulosuunta ja liitoskapasiteetti |
| Ulkoinen jakelukaappi | Katukaapit ja ulkoyhteys | Ympäristönsuojelu | Katso IP-luokitus, vahvuus ja tiivistetyt tiivisteet |
| MPO korkean{0}}tiheyden paneeli | Datakeskus ja runkokaapelointi | Suurin osa kuituja telineyksikköä kohti | Esipäätetyille runko--ja-kasettijärjestelmille |
Pikavalintaopas: Mikä ODF kannattaa valita?
Yllä olevat tekijät vaikuttavat toisiinsa, joten tässä on tiivistetty näkymä, joka kartoittaa yleiset projektiskenaariot järkevään oletusarvoon. Käsittele sitä lähtökohtana ja mukauta omaa telinetilaasi ja laiteliittymiäsi.
| Projektin skenaario | Suositeltu paneeli | Sovitin | Jatkoliitos | Huomautuksia |
|---|---|---|---|---|
| Pieni FTTH-tukipiste | Seinäteline ODF, 12-24 ydintä | SC/APC | Kyllä | Kompakti; helppo tilaajamerkintä |
| Enterprise LAN / standardi televiestintähuone | 19 tuuman teline ODF, 24-48 ydin | SC tai LC | Usein | Sovita sovitin laitteen puolelle |
| Palvelinkeskuksen rivi | 1U LC- tai MPO-paneeli | LC duplex tai MPO/MTP | Yleensä ei | korkea tiheys; valmiiksi päätetyt kaapelit |
| Telecom-huone ulkokaapelilla | Teline ODF, 48 ydintä ja enemmän, 2U tarvittaessa | SC tai LC | Kyllä | Tarjottimet, kaapelikiinnitys ja löysä säilytystila |
| Ulkoinen tukiasema | Ulkoinen jakelukaappi | SC/APC | Kyllä | IP-luokitus, UV-kestävyys, tiivistetyt tiivisteet |
Käytännön valintaesimerkkejä
Esimerkki 1: Pieni FTTH-jakopiste
Kuvittele jalkakäytävän tai kellarin jakelupiste, joka ruokkii tilaajia PON:sta. Pudotus- ja jakelukaapelit tulevat sisään, kuidut jatketaan letkuihin ja tilaajalinjat paikataan. Tässä yleensä riittää 12 tai 24 ytimen seinäasennus ODF, joka on varustettu SC/APC-sovittimilla, jotta jakajan syötteen paluuhäviö pysyy alhaisena. Purevat rajoitteet ovat fyysisiä: rajallinen seinätila, pudotuskaapeli, joka tarvitsee asianmukaisen vedonpoiston, ja riittävän selkeä merkintä, jotta seuraava teknikko voi löytää oikean tilaajan jäljittämättä jokaista kuitua. Varmista, että laatikossa on lukumäärää vastaava liitosalusta ja ettäPLC-jakajasen ruokkiminen otetaan huomioon kuitubudjetissa. PON-koon laajempaa osaluetteloa varten tämäFTTH passiivisten komponenttien hankintaopason hyödyllinen viite.
Esimerkki 2: Palvelinkeskuksen 1U telineen asennus
Palvelinkeskusrivillä telinetilaa on vähän ja porttitiheys sääntöjä. Paneeli on lähes aina 19-tuumainen, mahdollisuuksien mukaan 1U, täynnäLC-duplex-sovittimettai MPO/MTP runko-{0}}ja-kasettikaapelointiin. Useimmat linkit ovat ennalta-päätettyjä, joten liittäminen on harvinaista ja painopiste siirtyy puhtaaseen etummaiseen paikkaan, tarkaan etikettiin ja modulaariseen asetteluun, jonka avulla voit lisätä kasetteja myöhemmin. Liukuva 1U:n paneeli ansaitsee paikkansa täällä: kun teknikon on korjattava elävä rivi uudelleen, paneelin vetäminen eteenpäin lyö työskentelyä sokeasti sovittimien takana. Älä määritä kokoa pelkästään porttien lukumäärän mukaan - tarkista, että on tarpeeksi tilaa liitännän johdot täyteen ladatun paneelin eteen.
Esimerkki 3: Telecom-huone, jossa liitosvaatimus
Kun optinen ulkokaapeli laskeutuu televiestintähuoneeseen ja se on jatkettu letkuihin, telineeseen kiinnitettävä ODF, jossa on asianmukaiset jatkostelineet, on oikea työkalu. Kaapeli tarvitsee kiinnityksen ja vedonpoiston sisäänmenon yhteydessä, maadoituksen kaikille metallilujuuksille, jos kaapelin rakenne niin vaatii, jatkossuojaa ja riittävästi säilytystilaa kela löysällä ilman tiukkoja mutkia. Kapasiteetti on tässä tyypillisesti 24, 48 ydintä tai enemmän, ja SC- tai LC-sovittimet on valittu vastaamaan lähetystä tai OLT-liitäntää ja taka- tai sivusisääntulo telineasettelun mukaan. Jos määrä tai huoltotiheys on korkea, 1U:sta 2U:iin siirtyminen maksaa itsensä takaisin työhuoneessa. Ladattu paneelin - sovittimet ja letit valmiiksi-asennettuna a24-ytiminen laatikko jatkoslokerollastyle build - lyhentää kenttätyötä; kuormittamaton alusta vaihtaa sen joustavuuteen.
Yleiset virheet vältettävät
Valinta vain kuitumäärän mukaan
48-ytiminen paneeli ei ole automaattisesti parempi kuin 24-ytiminen. Jos sisäinen reititys on ahdas tai lokeroihin on vaikea päästä käsiksi, suurempi määrä tekee sinulle vaikeamman asennuksen. Punnitse kapasiteetti yhdessä telineen korkeuden, sovittimen tyypin, lokerotilan ja reitityksen kanssa.
Huollon pääsyn huomioiminen
Jotkut paneelit näyttävät pienikokoisilta ja osoittautuvat surkeiksi huollettaessa, kun ne on kasattu. Jos etuvälys on tiukka, kiinteä paneeli tekee jokaisesta tulevasta muutoksesta vaikeampaa; kun linkit määritetään usein uudelleen, liukuva tyyppi säästää yleensä enemmän kuin se maksaa.
Liitintyyppien sekoittaminen ilman suunnitelmaa
SC, LC, FC ja MPO eivät ole keskenään vaihdettavissa, eivätkä myöskään APC- ja UPC-kiillotteet. Varmista kaapelin, letkun, lähetin-vastaanottimen, OLT:n, kytkimen tai vaihteiston käyttämä liitin ja kiillotus ennen tilaamista, tai omistat paneelin, joka ei voi yhdistää verkkoon.
Tuleva laajentuminen unohtuu
Täysin varattu paneeli ensimmäisenä päivänä on ongelma, joka lykätään, eikä sitä vältetä. Varaa varaportteja tai valitse modulaarinen rakenne, kun verkko todennäköisesti kasvaa.
Näkymä kaapelin sisääntulosuuntaan
Jos merkintä ei vastaa sivustoa - taka-, sivu-, ylä- tai alaosa -, asennus menee sekaisin ja vedonpoistaja päätyy harvoin sinne, missä sitä tarvitset. Vahvista suunta telineeseen tai seinäasetteluun nähden edessä.
Mitä kerro toimittajallesi ennen tarjouksen pyytämistä
Tarkka tarjous riippuu muutamista yksityiskohdista. Lähetä nämä, niin toimittaja voi suositella oikeaa paneelia sen sijaan, että käyttäisi oletusarvoisesti halvinta vakiomallia:
- Sovellus - FTTH, datakeskus, tietoliikennehuone, yrityksen LAN tai ulkokaappi
- Asennustyyppi - telineasennus, seinäteline tai ulkokäyttöön
- Telineen koko - 19- tuumaa ja 1U, 2U tai mukautettu korkeus
- Kuitumäärä - 12, 24, 48, 72, 96, 144 tai muu
- Sovitintyyppi - SC, LC, FC, ST, MPO/MTP
- Puola - UPC tai APC
- Kuitutyyppi - yksimuotoinen- tai monimuoto
- Jatkossa - liitosalustalla tai ilman
- Ladattu tai kuormittamaton paneeli
- Kaapelin sisääntulosuunta
- Pigtail- ja liitosjohtovaatimukset
- Merkintä- ja pakkaustarpeet
- Odotettu tuleva laajennus

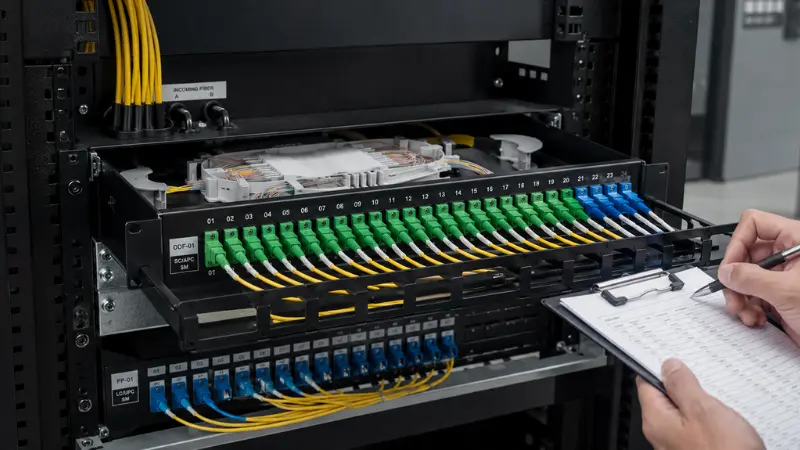

Tarkastuksen tarkistuslista: Paneelin tarkistaminen saapuessa
Kun paneelit saapuvat, nopea saapuva tarkastus säästää surua paikan päällä. Ilmeisen määrän lisäksi vahvista tiedot, joita toimittajat ajoittain leikkaavat saadakseen hinnan:
- Sovittimen määrä ja tyyppi vastaavat tilausta, ja kiillotus (APC tai UPC) on oikea
- Jos letit ovat ladattuina, ne ovat oikean pituisia ja kuitutyyppisiä ja siististi istuvia
- Jatkoalustoja löytyy sovittu määrä, hihoineen ja löysästi
- Ulkoyksiköiden kotelon materiaali ja viimeistely täsmäävät -, tarkista tiivistys ja IP-luokitus
- Kaapeliholkit, asennussarja, tarrat ja lisävarustepakkaus ovat kaikki laatikossa
- Sisäänpano- ja palautushäviötestitiedot toimitetaan siellä, missä ne on luvattu
Jos kokoonpano sisältää päätelaitteet samassa telineessä, tämä esittely jatkuuasennuspaneelin ja kytkimen asennuskattaa sivuston -sekvenssin.
Usein kysytyt kysymykset
K: Mitä eroa on ODF:n ja Fiber Patch -paneelin välillä?
V: ODF eli optinen jakelukehys on laajempi kuitujen hallintajärjestelmä päättämistä, liittämistä, paikkaamista ja varastointia varten, kun taas kuitupaneelipaneeli on yleensä telineeseen - tai seinään- asennettu yksikkö, joka tekee samanlaisia liitäntä- ja hallintatehtäviä. Niiden toiminnot menevät päällekkäin niin paljon, että termejä käytetään usein yhdessä ja alhaisilla kuitumäärällä ero suurelta osin katoaa.
K: Pitäisikö minun ostaa ladattu vai kuormittamaton kuitupaneeli?
V: Ladattu paneeli toimitetaan sovittimien ja usein neppareiden kanssa, mikä minimoi kenttätyön, kun liitintyyppi on kiinteä ja tilavuuksia voidaan toistaa. Kuormittamaton paneeli on tyhjä kotelo, jonka täytät itse, mikä on parempi, kun liitintyypit vaihtelevat eri sivustoilla tai jos haluat varastoida yhden kotelon ja määrittää sen myöhemmin. Minkä tahansa valitsetkin, pyydä toimittajaa mainitsemaan se tarjouksessa.
K: Kuinka valitsen 1U:n ja 2U:n kuitupaneelin väliltä?
V: Valitse 1U, kun telinetilaa on vähän ja työ on enimmäkseen ennalta-päätettyä paikkaustyötä. Siirry 2U:n kokoon, kun samassa paneelissa on oltava myös jatkoslevyt, isommat letkut tai toistuva uudelleenkonfigurointi - lisäkorkeus ostaa työtilaa sovittimien taakse ja eteen. Älä kokoa pelkästään porttien lukumäärän mukaan.
K: Pitäisikö minun valita SC/APC vai LC/UPC?
V: Käytä SC/APC:tä PON-, FTTH- ja useimpiin pääsyjakeluihin, joissa kulmakiillotus pitää tuottohäviön alhaisena. Käytä LC/UPC:tä, kun porttitiheys tai kytkimen- ja lähetinvastaanottimen-puolen pääte, ohjaavat suunnittelua. Ratkaiseva tekijä on liitin, jota nykyinen kaapelisi ja laitteistosi jo käyttävät; paneelin tulee seurata sitä.
K: Kuinka monta porttia Fiber Patch -paneelissa pitäisi olla?
V: Yhdistä nykyiset linkit ja jätä liikkumavaraa. Pienet sivustot ovat usein hyviä 12 tai 24 portilla; tietoliikennehuoneet ja palvelinkeskukset tarvitsevat yleensä 48, 96 tai suuremman{5}}tiheyden paneelit. Hyödyllinen sääntö on nykyiset kuidut sekä realistinen ylimääräinen kapasiteetti, joka on verrattu todelliseen telinetilaan.
K: Milloin tarvitsen liukuvan kuitupaneelin?
V: Valitse liukuva, kun teknikot tarvitsevat säännöllistä pääsyä jatkoslokeroihin, sisäisiin reitityksiin ja sovittimien - telineisiin, joissa on usein siirtoja, lisäyksiä, muutoksia, testausta tai suunniteltuja päivityksiä. Linkkeille, jotka pysyvät koskemattomina vuosia, kiinteä paneeli on parempi hinta-laatusuhde.
K: Tarvitsevatko kaikki kuitulevypaneelit liitosalustat?
V: Ei. Esipäätetyt kaapelit eivät välttämättä tarvitse lokeroita ollenkaan. Kenttäfuusioliitos tekee, ja sitten paneelissa on oltava riittävästi lokeroita, hihoja ja löysää säilytystilaa kuitumäärälle, pienellä varauksella.
K: Sopiiko MPO Patch Panel tavalliseen FTTH:hen?
V: Yleensä ei. MPO/MTP on olemassa korkean-tiheyden ja ennalta päätetyn runko--runko- ja tietokeskuskaapelointiin. Tyypillistä FTTH-tukipistettä palvelee paremmin SC/APC-seinäkiinnike ODF; MPO lisää kustannuksia ja monimutkaisuutta, jota PON-käyttö harvoin tarvitsee.
K: Mitä eroa on ODF:n ja kuitupäätelaatikon välillä?
V: Kuitupäätelaatikko on yleensä pienempi kotelo rajoitetun määrän kuitujen päättämiseen ja suojaamiseen, usein pääsyreunaan, kun taas ODF- tai patch-paneeli on rakennettu korkeampaa tiheyttä ja jatkuvaa paikkaamista varten telineessä tai kehyksessä. Linja hämärtyy pienillä määrillä, kun seinäasennus ODF ja jakelurasia menevät käytännössä päällekkäin.
Johtopäätös
Oikea optinen kuitupaneeli vastaa paljon enemmän kuin kuitujen lukumäärä. Se sopii asennusympäristöön, verkkosi jo käyttämään liittimeen ja kiillotukseen, liitosmenetelmään, kaapelin läpivientiin, reititystilaan, huoltotapaan ja huoneeseen, josta se jättää kasvamaan. Pienelle FTTH-sivustolle sopii hyvin pienikokoinen seinäteline ODF; palvelinkeskus nojaa -tiheyksiseen LC- tai MPO-telinepaneeliin; ulkokaapelia käyttävä tietoliikennehuone yleensä haluaa telineen ODF:n, jossa on asianmukaiset lokerot ja kaapelien hallinta.
Määrittele ympäristö ja keskeiset parametrit ennen tilaamista, jaa ne toimittajasi kanssa ja tarkista paneeli niiden suhteen saapuessasi. Tämä kurinalaisuus tuottaa paneelin, joka on helpompi asentaa, helpompi ylläpitää ja luotettava koko verkon käyttöiän ajan.
