MPO-katkaisukaapeli antaa yhden -tiheyksisen monikuituliittimen puhaltaa useisiin yksittäisiin liittimiin, useimmiten LC-duplex-liittimiin, joten rinnakkainen runkolinkki voi syöttää yksittäisiä lähetin-vastaanottimia, paneeliportteja tai duplex-laitteita. Se on yksi yleisimmistä tavoista liittää 40G, 100G tai 400G rinnakkaisportti-nopeisiin laitteisiin tai laskea MPO-runko duplex-laitteistolle samaan telineeseen.
Vaikea osa ei ole määritelmä. Se sovittaa kuitumäärän, napaisuuden, sukupuolen, kuitutilan ja katkeamiskartoituksen muuhun kanavaan. Kaapeli voi liittyä täydellisesti eikä silti läpäise valoa, jos napaisuus tai kiinnitys on väärä. Tämä opas on kirjoitettu valinta- ja tilausviittaukseksi: mitkä ovat tyypit, kuinka napaisuus ja sukupuoli luetaan, mitkä kokoonpanot sopivat mihinkin lähetin-vastaanottimiin ja mitä tarkalleen tarkistetaan ennen tilauksen tekemistä.
Mikä on MPO Breakout -kaapeli?

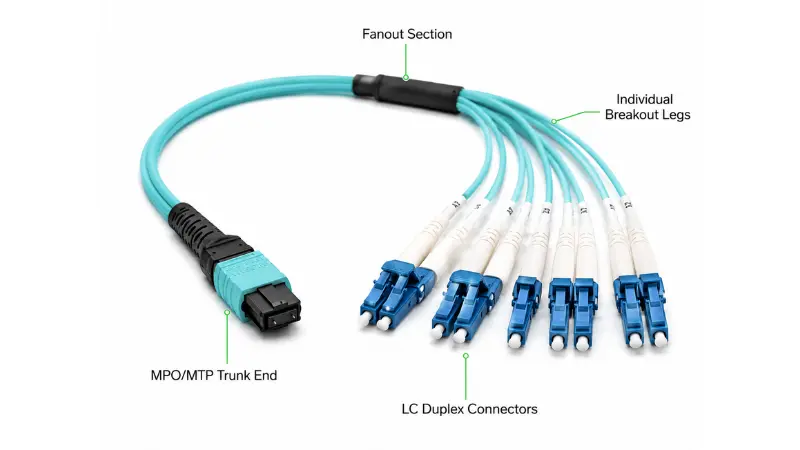

MPO-katkaisukaapeli, jota kutsutaan myös MPO-fanoutiksi tai MTP/MPO-johtosarjaksi, on tehtaalla{0}}päätetty kokoonpano, jossa on yksiMPO-liitinrungon päässä ja useita yksittäisiä liittimiä tuuletetussa-ulospäässä. MPO-päässä on 8, 12, 16 tai 24 kuitua yhdessä holkissa. Breakout-pää jakaa nämä kuidut erillisiin jalkoihin, yleensä LC-duplex-pareihin, vaikka SC- ja FC-versiot ovat olemassa vanhoja tai erikoislaitteita varten.
Klassinen esimerkki on MPO-LC-katkaisukaapeli: yksi MPO-liitin päättyy neljään, kuuteen tai kahteentoista LC-duplex-pariin kuitujen lukumäärästä riippuen. Tämä muuttaa fyysisesti rinnakkaisportin yksittäisiksi duplex-linkeiksi.
Kuinka MPO Breakout -kaapeli toimii?

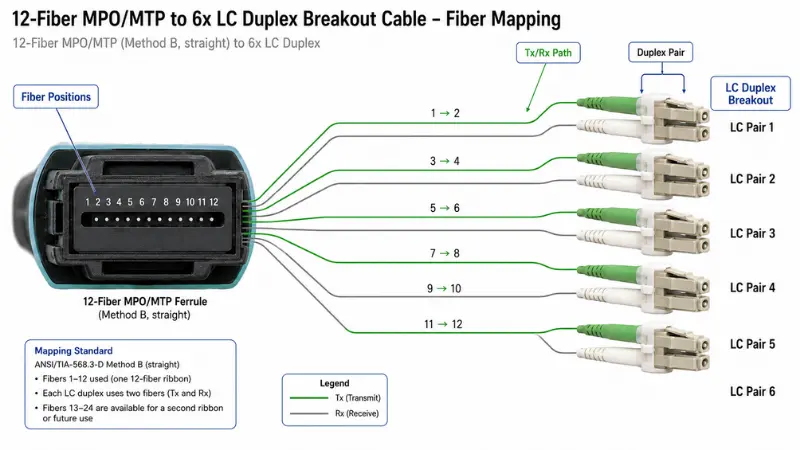

Kokoonpano kartoittaa jokaisen kuidun sijainnin monikuituholkin sisällä{0}} tiettyyn haaraan irrotuspuolella. Kartoitusta ohjaa kuitujen määrä ja napaisuus, ja sen on sopia kanavan molemmissa päissä olevan optiikan kanssa.
MPO/MTP-runkopuoli
Tämä on korkean{0}}tiheyden pää. Palvelinkeskuksissa 8-kuitu- ja 12-kuituiset liittimet ovat yleisimpiä, ja 16- ja 24-kuituisia liittimiä käytetään korkeamman kaistan optiikkaan ja erittäin tiheään paikkaukseen. Näet sekä "MPO" että "MTP" tietolomakkeissa. MPO on kohdassa määritelty yleinen liitäntäUS Conecin ja muiden valmistajien IEC 61754-7, kun taas MTP on US Conecin rekisteröity -tavaramerkki, korkean-suorituskyvyn versio samasta liittimestä, joka on rakennettu kelluvilla holkkeilla ja tiukemmilla ohjaus-nastatoleransseilla pienentää häviötä. Ne ovat täysin yhdistettävissä, joten käytännön kysymys ei ole merkki, vaan määrittämäsi sukupuoli, napaisuus ja arvosana. Jos terminologia silti yllättää sinut, meidän erittelymmetodellisia eroja MPO:n ja MTP:n välilläkattaa sen selkeällä kielellä.
Breakout (Fanout) -puoli
LC-duplex hallitsee purkautumispäätä, koska LC on tavallinen duplex-liitäntä useimmissa kytkimissä, palvelimissa ja lähetin-vastaanottimissa. Kuitumäärä määrittää, kuinka monta duplex-jalkaa saat:
| MPO-kuitumäärä | Tyypillinen purkautuminen | Minne se sopii |
|---|---|---|
| 8 kuitua | 4 x LC duplex | 4 duplex-linkkiä, täysi kuitukäyttö (ei tyhjäkäyntikuituja) |
| 12 kuitua | 6 x LC duplex tai 4 aktiivista paria 4 vapaalla kuidulla joissakin SR4-linkeissä | Strukturoitu kaapelointi ja 40G/100G SR4 breakout |
| 16 kuitua | 8 x LC duplex | 8-kaistaoptiikka, kuten 400G-SR8 |
| 24 kuitua | 12 x LC duplex | Tiheät{0}}paikkakentät (vaatii selkeän merkinnän) |
Tx/Rx-napaisuuspolku
Jokaisen duplex-linkin on laskettava lähetys toiselle puolelle ja vastaanottava toiselle. Rinnakkaisjärjestelmässä irrotuskaapeli, runko, sovittimet ja välijohdot osallistuvat kukin tähän polkuun. Ota yksi elementti taaksepäin ja liittimet pysyvät edelleen paikallaan, mutta optinen polku katkeaa. Tästä syystä tyyppiä A, tyyppiä B ja tyyppiä C ei voi koskaan vaihtaa keskenään, ja siksi napaisuus on kanavan-tason päätös eikä kaapelikohtainen valinta. Laajennamme tätä alla.
MPO Breakout -kaapeleiden tyypit
"MPO Breakout cable" on perhe, ei yksittäinen osa. Kaksi samanlaiselta näyttävää kaapelia voivat käyttäytyä täysin eri tavalla. Käytännöllinen tapa määrittää yksi on kävellä näiden akselien läpi:

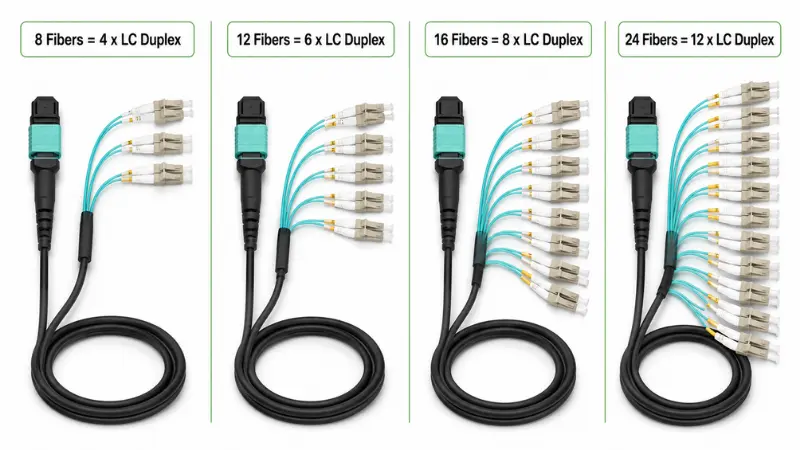

- Kuitumäärän mukaan:8, 12, 16 tai 24 kuitua. Tämä on ensimmäinen päätös ja se seuraa suoraan siitä, kuinka monta kaksipuolista linkkiä tarvitset.
- Breakout-liittimen mukaan:LC-duplex on vakiona; SC ja FC näkyvät vanhassa televiestinnässä ja instrumenteissa.
- Kuitutilan mukaan:multimode (OM3, OM4, OM5) lyhyitä matkoja varten tai yksi-tila (OS2) pitkiä matkoja varten. Katsoyksimuotokuitu- verrattuna monimuotokuituunjos et ole varma, mitä linkki vaatii.
- Napaisuuden mukaan:Tyyppi A, Tyyppi B tai Tyyppi C, sovitettu kanavaan.
- MPO-sukupuolen mukaan:kiinnitetty (uros) tai irrotettu (naaras).
- Liittimen kiillotuksen mukaan:UPC tai APC. Single-mode MPO on lähes aina APC; Multimode on tyypillisesti litteä PC.
- Takin ja rakenteen mukaan:PVC, LSZH, nousuputki tai liitäntä; pyöreä yksi-takki fanout vs. yksittäin päällystetyt jalat; vakio tai panssaroitu.
- Tappioluokan mukaan:tavalliset-häviölliset tai vähähäviöiset{1}}liittimet, millä on merkitystä, kun virtabudjetti on tiukka.
Toimittajan näkökulmasta: aloita tekniset tiedot lähetin-vastaanottimen tietolomakkeesta ja paneelista, johon se laskeutuu, ei kaapeliluettelosta. Melkein jokainen näkemämme virheellinen tilaus johtuu siitä, että valitsemme ensin osanumeron ja sovitamme kanavan käänteisesti-.

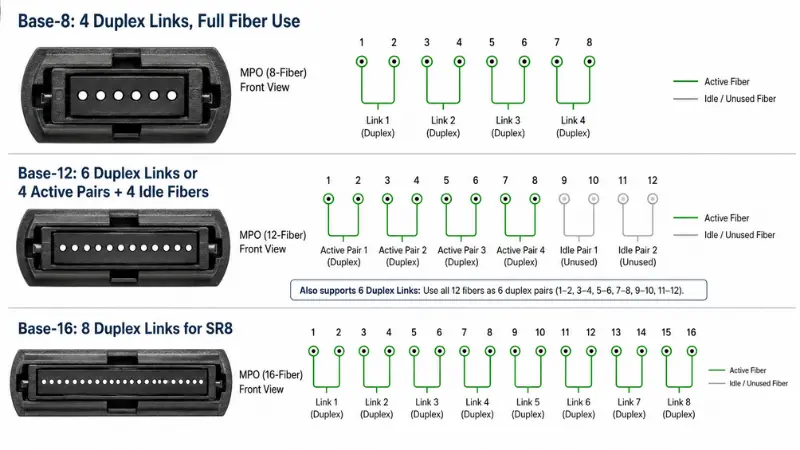

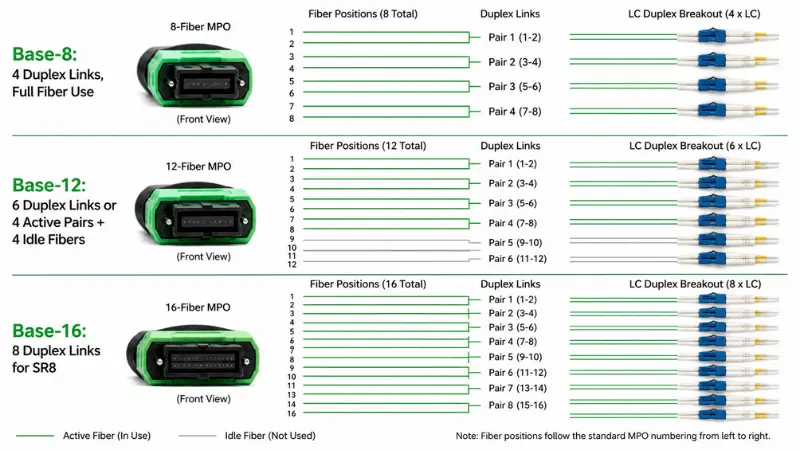

Base-8 vs Base-12 vs Base-16
Tämä on toinen-tason kysymys, johon kuitumäärä ei yksinään vastaa, ja siinä monet "tulevaisuuden-varmistukset" menee pieleen. "Perusnumero" on kuituväli, jonka ympärille kaapelointi on rakennettu.
| Järjestelmä | Kuitukäyttö rinnakkaisoptiikalle | Sopii parhaiten |
|---|---|---|
| Perus-8 | 100 %:n käyttöaste 4-kaistaiselle optiikalle (8 kuitua=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 ilman tyhjäkäyntikuituja |
| Perus-12 | SR4:ssä 12 kuituisen MPO:n yli vain 8 12 kuidusta kuljettaa liikennettä | Vanhat asennukset ja alkuperäiset 12-kuituiset duplex-rungot (6 x LC) |
| Perus-16 | 100 % käyttöaste 8-kaistaiselle optiikalle (16 kuitua=8 duplex) | 400G-SR8 ja siirtymäpolku kohti 800G:tä |
Se asia, joka usein unohtuu: 12{6}}kuituinen MPO, jota käytetään 40G tai 100G SR4-kanavalle, jättää neljä kuitua pimeäksi. Se ei ole vika, mutta se tarkoittaa, että Base-8 irrotus on yleensä puhtaampi ja taloudellisempi valinta nelikaistaiseen katkaisuun, kun taas Base-12 on järkevä, kun tavaratilassa on aidosti kuusi duplex-linkkiä. Tämän kaiken takana olevat Ethernet-nopeudet ja kaistamäärät määrittävätIEEE 802.3 -työryhmä(40G/100G rinnakkaisoptiikka 802.3ba:ssa, 200G/400G 802.3bs:ssa).
Tyyppi A vs tyyppi B vs tyypin C napaisuus
Napaisuus on yleisin yksittäinen syy, miksi juuri asennettu MPO-linkki ei toimi. Kolme klassista menetelmää eroavat toisistaan sen mukaan, miten runko on johdotettu ja mitkä patch-johdot täydentävät polun.
| Menetelmä | Rungon tyyppi | Joukkosovitin | Kaksipuoliset patch-johdot | Huomautuksia |
|---|---|---|---|---|
| Menetelmä A | Kirjoita A, suoraan{0}} | Näppäin-ylös näppäin-alas | A-to-B toisessa päässä, A-to-A toisessa | Joustava, mutta vaatii kaksi patch{0}}johtotyyppiä |
| Menetelmä B | Tyyppi B, käänteinen | Näppäin-ylösnäppäin-ylös | A-–-B molemmissa päissä | Yksittäinen patch{0}}johtotyyppi; käytetään laajalti rinnakkaisoptiikassa |
| Menetelmä C | Tyyppi C, pari{0}}käännetty tavaratila | Näppäin-ylös näppäin-alas | A-–-B molemmissa päissä | Kääntimet käsitelty tavaratilan sisällä; yleinen perinteisille duplexille |
Kuinka valita käytännössä: valitse yksi menetelmä koko asennukselle ja pidä se yhtenäisenä päästä päähän. Rinnakkais-optiikan katkaisussa menetelmä B on yleisin, koska se käyttää yhtä patch-johtotyyppiä ja välttää vahingossa tapahtuvan lähetyksen-lähetyksen{4}}pariliitoksen. TheANSI/TIA-568.3-E-standardiformalisoi menetelmät A, B ja C ja lisäsi vuoden 2022 versiosta lähtien kaksi "universaalia" menetelmää (U1 ja U2), joiden avulla voit käyttää samoja moduuleja ja johtoja tyypin -B rungon molemmissa päissä. Jos suunnittelusi on rakennettu kasettien ympärille, noudata kasettijärjestelmän määrittelemää napaisuuskaaviota sekoittamisen sijaan. Katso oppaastamme taustatietoa siitä, missä matriisiliitettävyys on kaksisuuntaista vastenLC verrattuna MTP/MPO-{0}}tiheyksiseen kaapelointiin.
MPO Mies vs nainen: Kuinka valita?

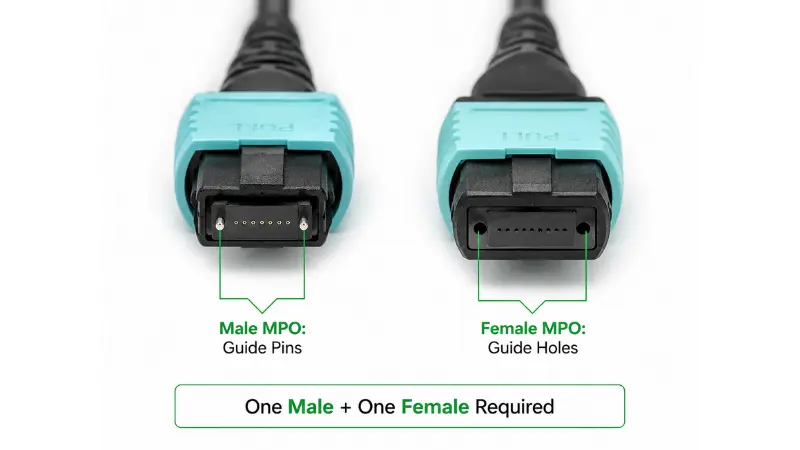

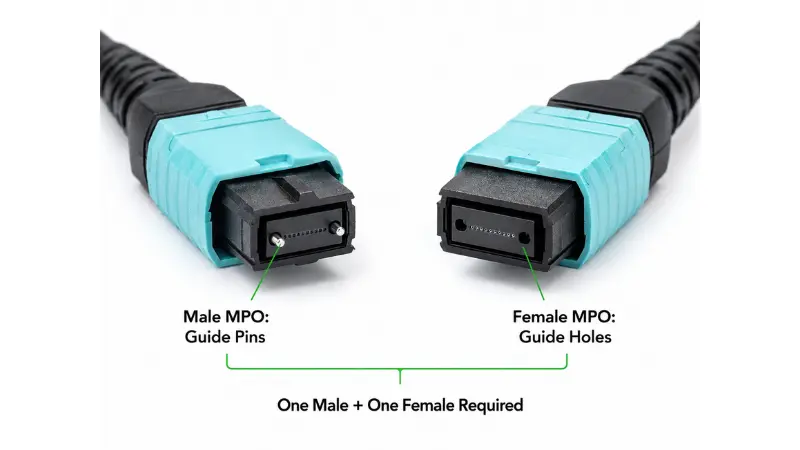

MPO-sukupuoli tarkoittaa holkin ohjaustappeja. Kiinnitetyssä (uros) liittimessä on kaksi metallinastaa; irrotetussa (naaras) liittimessä on vastaavat reiät. Sääntö on ehdoton: jokaisen parillisen parin on oltava kiinnitetty ja yksi irti. Kaksi kiinnitettyä liitintä ovat fyysisesti ristiriidassa ja voivat murskata nastat tai murskata holkin; kahdella irrotetulla liittimellä ei ole mitään kohdistamista varten, eivätkä ne asetu oikein.
Tyypillisessä katkaisukäytössä rinnakkaiset{0}}optiset lähetin-vastaanottimet ovat yleensä irrotettuja, joten lähetin-vastaanottimeen liitettävä MPO-osa on yleensä kiinnitetty. Toisaalta sukupuoli riippuu sovittimesta, kasetista tai rungosta, johon se liittyy. Tarkista aina lähetin-vastaanotinportin sukupuoli sen tietolomakkeesta ja tarkista esittämäsi sukupuoliMPO/MTP-sovittimetennen kuin korjaat kaapelin sukupuolen. Tämä yksi parametri estää sekä kuolleet linkit että fyysiset vauriot.

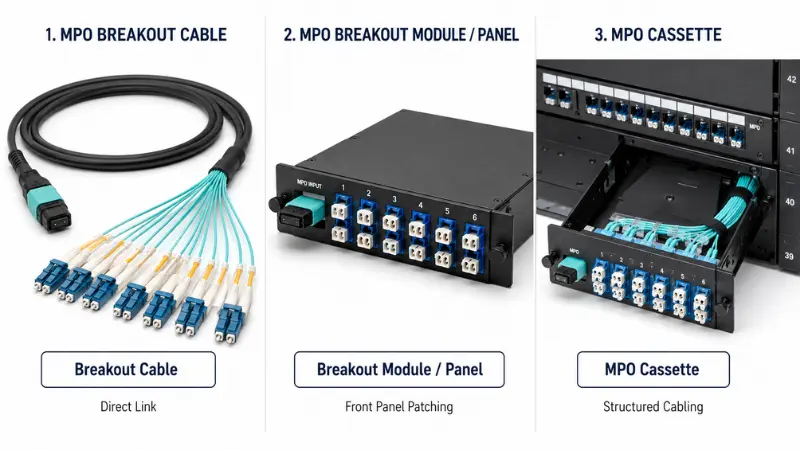

MPO Breakout -kaapeli vs moduuli vs kasetti
Nämä kolme liittyvät toisiinsa, mutta ratkaisevat erilaisia ongelmia. Valinta riippuu siitä, kuinka jäsennelty ja ylläpidettävä linkin tulee olla.
| Vaihtoehto | Mikä se on | Parasta varten | Tärkein etu |
|---|---|---|---|
| Katkaisukaapeli | Yksi MPO/MTP tuuletus suoraan LC-, SC- tai FC-jaloilla | Samat-telinelaitteiden linkit, nopea käyttöönotto | Yksinkertainen,{0}}tilaa säästävä, vähiten yhteyspisteitä |
| Breakout-moduuli / paneeli | Moduuli, jossa on MPO-tulo ja LC/SC-portit edessä | Inter{0}}telinelinkit ja järjestetyt korjauskentät | Etupaneelin-paikkaus, etiketöinti, helpompi huolto |
| MPO-kasetti | Patch-paneelin sisällä oleva modulaarinen kasetti, joka muuntaa MPO-rungot duplexiksi | Strukturoitu, skaalautuva kaapelointi | Puhtaita liikkeitä, lisäyksiä ja muutoksia |
Käytä löysää tuuletinta, kun reitti on lyhyt ja yhteys on suora. Kun linkki ylittää telineet tai näkee usein muutoksia, anMPO-kasettitai paneeli maksaa yleensä itsensä takaisin helpommalla vianmäärityksellä ja merkinnöillä.
Yleiset sovellukset

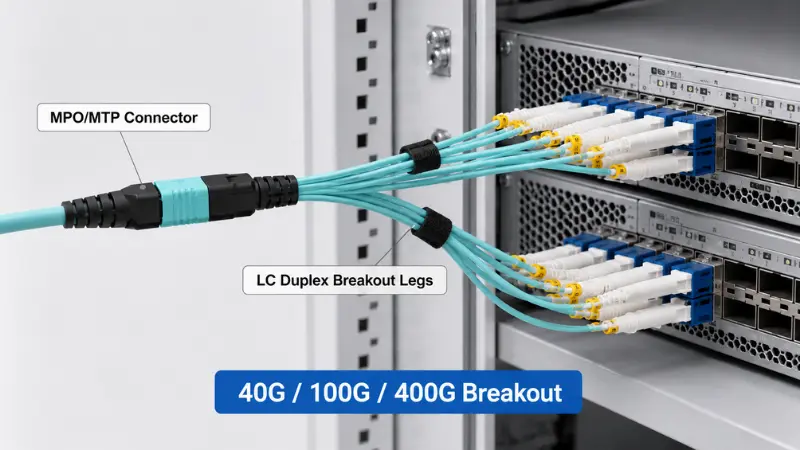

40G - 4x10G Breakout
40G QSFP+ SR4 -portti kuljettaa neljä 10G kaistaa kahdeksan kuidun yli. Kun kytkin ja optiikka tukevat katkeamistilaa, MPO{5}}to{6}}LC-kokoonpano jakaa sen neljään itsenäiseen 10G-SR-duplex-linkkiin. Tämä on yksi yleisimmistä syistä, miksi ihmiset ostavat kaapeleita.
100G - 4x25G Breakout
100G QSFP28 SR4 -portti toimii samalla tavalla jakaa neljään 25G-linkkiin kahdeksan kuidun yli. Oikean tilan ja arvosanan valitseminen on tärkeää, koska kaistakohtainen budjetti on tiukempi. esittelymme jatkuukuinka valita 100G kaapelimenee kauppaan-.
400G: Missä Breakout toimii ja ei
400G on paikka, jossa "MPO-purkautuminen kaikkeen" -oletus epäonnistuu. Se riippuu täysin lähetin-vastaanottimen käyttöliittymästä:
- 400 G-DR4käyttää kahdeksaa yksimuotokuitua (neljä 100 G kaistaa) ja puhkeaa siististi 4 x 100 G:ksi Base-8 MPO:lla.
- 400 G-SR8käyttää 16 monimuotokuitua (kahdeksan 50 G kaistaa) Base-16 MPO:ssa ja voi puhkeaa 8 x 50 G tai 2 x 200 G.
- 400G-FR4 ja LR4ovat kaksisuuntaisia yksimuotoisia{0}}liitäntöjä, jotka käyttävät aallonpituusmultipleksointia yhden LC-parin yli. Ne eivät käytä rinnakkaisia kuituja, joten MPO-katkaisukaapeli ei sovellu ollenkaan.
Joten ennen kuin valitset minkä tahansa 400G:n irrotuksen, lue ensin optisen moduulin tekniset tiedot. Muotokerroin (QSFP-DD, OSFP) ei kerro kuitukarttaa; käyttöliittymätyyppi tekee.
Missä nämä kaapelit näkyvät?
Tyypillisiä MPO-jakokokoonpanojen koteja ovat selkä-lehtikangas, kytkin-palvelinlinkit-, tallennusverkot, ristiin-yhdyskentät, televiestintähuoneet, kampuksen runkoverkot ja tiheät patch-paneelit.
Yleisiä esimerkkejä kokoonpanosta
Nämä ovat kokoonpanot, joita useimmat projektit todella tilaavat, ja tuotteet sopivat jokaiseen:
| Kokoonpano | Yhteinen käyttö | Huomautuksia |
|---|---|---|
| 8-kuituinen MTP - 4x LC-duplex | 40G / 100G SR4-purkaus | Base-8, täysi kuitukäyttö, ei tyhjäkäyntiä |
| 12-kuituinen MPO 6x LC-dupleksiin | Strukturoitu kaapelointi ja kaksipuoliset rungot | SR4-linkeissä 4 12 kuidusta voi pysyä tummina |
| 24-kuituiset MTP-FC/APC-valjaat | Suuri-tiheys yhden-tilan korjaus | Vahvista APC-kiillotus ja selkeä jalkamerkintäjärjestelmä |
Milloin MPO Breakout -kaapelia ei saa käyttää?
Löysä tuuletin on väärä työkalu, kun:
- Linkki kulkee telineiden tai huoneiden välillä ja näkee säännölliset siirrot, lisäykset ja muutokset. Tavaratila plus -kasetti tai -paneeli on puhtaampi ja helpompi huoltaa.
- Tarvitset{0}}etupaneelin paikkauksia ja kestäviä merkintöjä käyttöhenkilöstölle.
- Portti ei tue katkeamistilaa tai liitäntä on duplex-tyyppinen, kuten 400G-FR4, jossa ei ole irrotettavia rinnakkaiskuituja.
- Suunnittelussa yhdistettäisiin yksi{0}}tila ja monimuoto yhdessä kanavassa, mikä ei ole sallittua.
- Tehobudjetti on jo nyt tiukka ja ylimääräinen liitinpari söisi marginaalin.
Tärkeimmät tiedot, jotka on vahvistettava ennen tilaamista
Useimmat kenttähäiriöt johtuvat siitä, että jokin näistä on virheellinen. Vahvista jokainen kanavaa vasten, älä kaapelia yksinään.
- Kuitumäärä.Johda se tarvitsemiesi duplex-linkkien määrästä: neljä linkkiä 8-kuituun, kuusi 12-kuituiseen, kaksitoista 24-kuituun. Vastusta liiallista ostotiheyttä "varmuuden vuoksi".
- Vastakkaisuus.Lukitse tyyppi A, B tai C koko polulle: lähetin-vastaanottimet, rungot, kasetit ja välijohdot.
- Liittimen tyyppi ja sukupuoli.MPO tai MTP; kiinnitetty tai irrotettu kummastakin päästä; avaimen suunta; LC/SC/FC purkupuolella; UPC tai APC.
- Fiber mode.Yhdistä optiikka. OM3/OM4 lyhyttä monimuotoista kattavuutta varten, OS2 yksi-tila etäisyyttä varten. Jos punnitset arvosanoja, huomioitammeOM1 - OM5 monimuotoaseta ulottuvuusrajat.
- Takki ja rakentaminen.PVC, LSZH, nousuputki tai liitäntä ympäristöön sopivaksi sekä halkaisija, taivutussäde ja se, tarvitsevatko jalat yksilöllisen vaipan tai panssarin.
- Poikkeaman pituus ja merkinnät.Fanout----liittimen pituuden tulee sopia telineeseen; liian lyhyt puristaa reittiä, liian pitkä sotkee sen. Jokainen jalka tulee merkitä satamakarttaan.
- Asennuksen katoaminen ja testiraportti.Nopeissa{0}}linkeissä pienihäviöiset{1}}liittimet suojaavat budjettia. Selittäjämme päälläkiinnityshäiriö kuituliitosjohtoissaosoittaa, miksi muutamalla dB:n kymmenesosalla on merkitystä, kun useita liitinpareja pinotaan.
RFQ-tarkistuslista mukautetuille MPO Breakout -kaapeleille
Kun lähetät tarjouspyynnön, tämän luettelon sisällyttäminen etukäteen poistaa suurimman osan edestakaisin-ja-edelleen ja estää uudelleentyöskentelyn:
Pyydä toimittajaa projektitilauksissa merkitsemään jokainen jalka telineasettelun mukaan ja vahvistamaan kiinnitys ja napaisuus kytkentäkaaviolla ennen tuotantoa. Voitlähetä meille linkin tiedotja palautamme tämän tarkistuslistan mukaisen kokoonpanon.
Mitä testiraportin tulisi sisältää?
Merkittävän irrotuskokoonpanon tehdastestiraportin tulee kattaa vähintään:
- Liitäntähäviö liitintä tai kuitua kohti, tilaamaasi laatua vastaan
- Tuottohäviö, erityisesti APC- ja yksimuotokokoonpanoissa{0}}
- Napaisuuden tarkistus tai lankakartta, joka todistaa Tx/Rx-polun
- Loppu-kasvotarkastuksen tulokset (IEC 61300-3-35 -hyväksyntäkriteerit ovat yleinen viite)
- Kuitutyyppi, liitintyyppi ja kiillotusaine
- Kokoonpanon pituus ja sarjanumero jäljitettävyyttä varten
5-vaiheisen valinnan tarkistuslista
- Vaihe 1 - Määritä linkki.40G - 4x10G, 100G - 4x25G, paneelin katkeaminen, vaihtaminen-palvelimeen-vai ristiin-yhteys? Kirjoita kaksipuolisten linkkien määrä muistiin.
- Vaihe 2 - Lue laitteen käyttöliittymä.Varmista tietolomakkeesta, että portti tukee katkeamistilaa ja mitä kuitukarttaa käyttöliittymä käyttää.
- Vaihe 3 - Aseta kuitujen määrä ja kanta.Yhdistä Base-8/12/16 kaistan määrään, jotta et sido kuituja tai maksa liikaa.
- Vaihe 4 - Korjaa napaisuus ja sukupuoli.Valitse menetelmä koko kanavalle ja kiinnitetty/kiinnittämätön sukupuoli molemmille päille.
- Vaihe 5 - Viimeistele fyysiset tiedot.Kuitutila, kiillotusaine, vaippa, kokonais- ja irrotuspituudet, merkinnät ja testiraportti.
Yleisiä virheitä vältettäväksi?
- Käsittele kaikki katkaisukaapelit samoina.Samanlainen ulkonäkö piilottaa erilaisen napaisuuden, laskennan, kiinnityksen ja kartoituksen. Lue osan tiedot joka kerta.
- Jätä napaisuus asennuspäivään.Sen korjaaminen myöhemmin voi tarkoittaa johtojen, sovittimien tai kokonaisten kaapeleiden vaihtamista. Suunnittele se ennen tilaamista.
- UPC:n ja APC:n yhdistäminen.Näillä kahdella on erilainen pää{0}}pintojen geometria, eikä niitä tule koskaan yhdistää. muistiinpanommePC-, UPC- ja APC-{0}}päätypinnatselittää, miksi niiden sekoittaminen heikentää tai vahingoittaa linkkiä.
- Kuitutila ei täsmää.Yksi{0}}tila ja monitila eivät ole keskenään vaihdettavissa; sovita kaapeli optiikkaan ja etäisyyteen.
- Siivous ja tarkastus väliin.Yksi saastunut MPO-holkki likaa useita kanavia kerralla. Noudata oikeinkuituliittimien puhdistus ja tarkastusennen jokaista parittelua, erityisesti nopeissa{0}}linkeissä.
FAQ
Mitä eroa on MPO:n ja MTP:n välillä?
MPO on yleinen moni{0}}kuituliittimen standardi. MTP on US Conecin tavaramerkki,{2}}tarkempi versio MPO-liittimestä. Ne ovat vuorovaikutteisia, joten vahvista sukupuoli, napaisuus ja arvosana sen sijaan, että murehdit nimestä.
Mikä on MPO:n ja LC:n välisen katkaisukaapeli?
Se on kokoonpano, jossa on yksi MPO/MTP-liitin rungon päässä ja useita LC-liittimiä toisessa, ja sitä käytetään jakamaan rinnakkaiskanava yksittäisiksi duplex-linkeiksi, kuten 4 x 10G tai 4 x 25G.
Mitä eroa on irrotuskaapelilla ja MPO-runkokaapelilla?
Runkokaapelin molemmissa päissä on MPO/MTP-liittimet, ja se on tarkoitettu siirrettäväksi kaksisuuntaiseen kasetin tai moduulin kautta. Katkaisukaapeli muunnetaan yksittäisiksi liittimiksi suoraan ilman paneelia.
Mikä on tyypin B MPO-katkaisukaapeli?
Tyyppi B viittaa käänteiseen napaisuuteen (näppäin-ylösnäppäin-ylös). Sitä käytetään laajalti rinnakkaisoptiikassa, koska se sallii yhden patch-johdotyypin ja vähentää lähetys-to-lähetysvirheiden mahdollisuutta.
Tarvitsevatko MPO-katkaisukaapelit uros- vai naarasliittimet?
Jokaisen paritetun parin tulee olla kiinnitetty (uros) ja yksi irrotettu (naaras). Oikea kaapelin sukupuoli riippuu lähetin-vastaanottimen portista ja sovittimesta tai kasetista, joten varmista molemmat ennen tilaamista.
Mikä on Base-8 vs Base-12 MPO-purkaus?
Base-8 käyttää kahdeksaa-kuitua ja käyttää täysin neljä-kaistaoptiikkaa. Base{10}}12 käyttää kahtatoista ja voi jättää neljä kuitua tummaksi SR4-linkissä. Base-8 on yleensä puhtaampi neljän kaistan murtautumiseen; Base-12 sopii alkuperäisiin kuusi-duplex-arkuihin.
Voivatko MPO Breakout -kaapelit tukea 400G:tä?
Ne voivat olla osa 400G-järjestelmiä, kuten DR4 (8 kuitua) ja SR8 (16 kuitua), mutta duplex-liitännät, kuten FR4 ja LR4, eivät käytä rinnakkaisia kuituja, eikä niitä voida hajottaa. Tarkista ensin optisen moduulin tekniset tiedot.
Mitä tietoja minun tulee antaa tarjousta varten?
Tiedonsiirtonopeus, lähetin-vastaanottimen tyyppi, kuitutila, kuitujen määrä ja kanta, liittimen tyyppi ja kiillotus, MPO-sukupuoli, napaisuusmenetelmä, kokonais- ja irrotuspituudet, vaipan luokitus ja tarvitsemasi testiraportti.
Key Takeaways
MPO-katkaisukaapeli on suorin tapa muuttaa rinnakkaisportti yksittäisiksi duplex-linkeiksi, mutta liitin on helpoin osa. Linkki toimii tai epäonnistuu kuitumäärän, perustyypin, napaisuuden, sukupuolen, kuitutilan ja katkeamiskartan suhteen, joiden kaikkien on oltava yhtäpitäviä koko kanavalla. Päätä ne kanavan-tason suunnitteluksi, sovita asetukset todelliseen lähetin-vastaanottimen käyttöliittymään ja vahvista napaisuus, kiinnitys ja testiraportti ennen tuotantoa. Punnitse kasetti tai paneeli löysälle tuulettimelle, jos haluat nähdä inter-telineitä tai usein vaihdettuja linkkejä. Kun portin nopeus, kuitumäärä, napaisuus ja sukupuoli on määritetty, toimittaja voi kääntää oikean kokoonpanon nopeasti ja paljon pienemmällä asennusriskillä.
