MPO-katkaisumoduuli muuntaa suuren{0}}tiheyden MPO- tai MTP-runkoyhteyden yksittäisiksi LC- tai SC-porteiksi telineen, välipaneelin tai kotelon etuosassa. Moduulin takaosa päättää monikuituisen rungon; Edessä on duplex- tai simplex-sovittimet, jotka voit liittää kytkimiin, lähetin-vastaanottimiin ja muihin laitteisiin. Tämä yksittäinen siirtymä mahdollistaa yhden paksun runkokaapelin vetämisen telineiden välillä ja silti käsintehtyjä teknikot puhdistavat, merkittyjä, laitteita -päin suunnattuja portteja.
Tämä opas on kirjoitettu kysymyksiin, joita todella herää suunnittelun ja hankinnan aikana: mitkä kuitumäärät tilataan, kuinka napaisuus ylläpidetään kanavassa, kuinka paljon moduuli lisää budjettiasi ja milloin moduuli on väärä työkalu. Jos punnitset taulukon runkoja duplex-linkkejä vastaan laajemmin, yleiskatsauksessammeLC verrattuna MTP/MPO-{0}}tiheyksiseen kaapelointiinkattaa kompromissit{0}}ennen kuin sitoudut topologiaan.

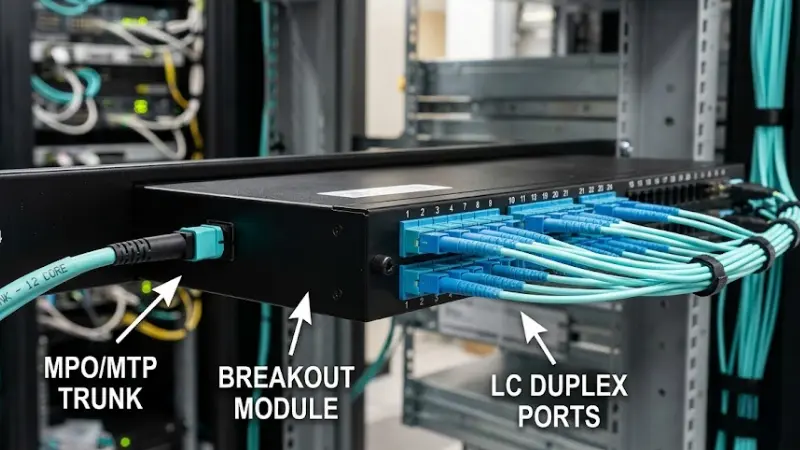

Mikä MPO Breakout -moduuli oikeastaan on?
Yksinkertaisesti sanottuna anMPO- tai MTP-liitinpakkaa 8, 12, 16 tai 24 kuitua yhteen holkkiin. Breakout-moduuli tuulettaa nämä kuidut sisäisesti ja päättelee ne etupaneelin sovittimiin, yleisimminLCdatakeskuksille ja joskus SC televiestintä- ja vanhoille laitoksille. Moduuli on yleensä rakennettu kasetiksi LGX{1}}-tyyliin, joten se putoaa telineeseen asennettavaan paneeliin tai kuitukoteloon.
Toiminto on tarkoituksella kapea. Tavaratila pysyy paikallaan paneelin takana; kaikki rutiiniliikkeet, lisäykset ja muutokset tapahtuvat etupuolella. Esimerkiksi 12{3}}kuituisessa MPO-moduulissa on kuusi LC-dupleksiporttia – kuusi itsenäistä linkkiä, joita yksi runko kuljettaa yhden reitin kautta.

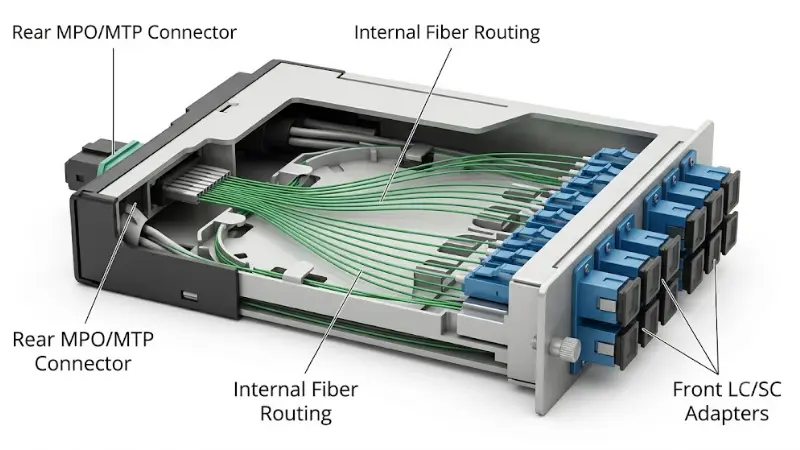

Kuinka MPO Breakout -moduuli toimii?
Signaalipolku tyypillisen moduulin sisällä on: takanaMPO/MTP-runkoliitin→ tehdas{0}}päätetty sisäinen kuidun reititys → etuLC- tai SC-sovittimet. Sisäinen reititys ei ole mielivaltainen. Se pakottaa tietyn kuitukartan ja napaisuuden niin, että se lähettää ja vastaanottaa maan oikeissa paikoissa kanavan päästä toiseen.
Tästä syystä moduuli on enemmän kuin kuitumäärä. Sama 12-kuitu MPO voidaan kytkeä useisiin eri etuporttikarttoihin ja -napaisuuteen, ja vain yksi niistä vastaa sinunMPO-runkokaapeli, kaksipuoliset patch-johdot ja lähetin-vastaanottimet. Valitse kartta, joka sopii koko kanavaan, älä moduulia erikseen.

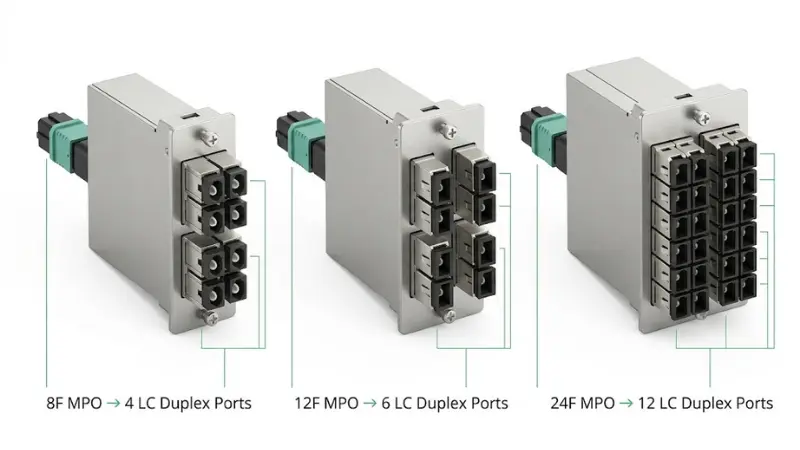

MPO Breakout Module -kokoonpanot: 8F, 12F, 24F ja MPO-to{4}}LC -vaihtoehdot
Kuitumäärä vaikuttaa sekä etu{0}}porttitiheyteen että siihen, kuinka hyvin moduuli linjautuu rinnakkaisten-optisten lähetin-vastaanottimien kanssa. Alla oleva kartta on useimpien projektien käyttämä lähtökohta.
| Taka MPO | Etuportit (LC duplex) | Tyypillinen käyttö |
|---|---|---|
| 8 kuitua | 4 LC duplex | Kohdistaa SR4-rinnakkaisoptiikkaa (4 TX + 4 RX) ilman käyttämättömiä kuituja; puhdas 4×10G tai 4×25G purku |
| 12 kuitua | 6 LC duplex | Klassinen tietokeskus{0}}moduuli; kuusi itsenäistä duplex-linkkiä runkoa kohti |
| 24 kuitua | 12 LC duplex | Korkein tiheys telineyksikköä kohti; yleinen cross{0}}connect ja runsaslukuisissa-rungoissa |
Kuitumäärän lisäksi on kaksi rakenteellista vaihtoehtoa. AnMPO-to-LC-moduulikatkaisee joukon duplex-portteihin, mitä useimmat laitteiden korjaukset tarvitsevat. AnMPO-to-MPO (array) -kasettikulkee rungon läpi muuttumattomana päästä{0}}päähän-päähän rinnakkaisille linkeille, kuten natiivi QSFP-to-QSFP. Jos sekoitat molempia, pidä napaisuusmenetelmä samana kaikissa polun moduuleissa.
Yksi yksityiskohta, joka laukaisee SR4-mallit: 40G ja 100G SR4-lähetin-vastaanottimet käyttävät kahdeksaa kuitua. Aja ne 12-kuituisen MPO:n yli ja neljä keskimmäistä kuitua ovat tyhjäkäynnillä. 8-kuituinen moduuli tai runko poistaa tämän jätteen, mikä on tärkeää, kun ostat mittakaavassa. Ennalta lopetettuMPO-to-LC-jakokokoonpanoon vaihtoehto, kun et tarvitse paneeliin{0}}asennettua moduulia.
Miksi moduulit päihittävät irtonaiset kaapelit{0}}suurtiheyksissä telineissä?

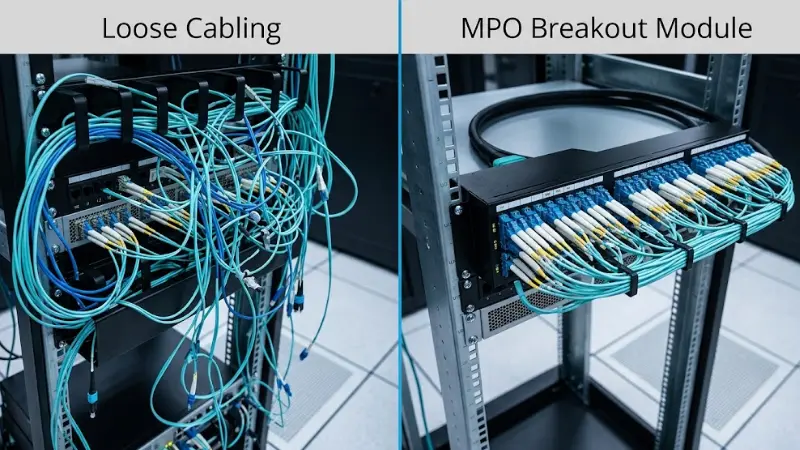

Vähennä kaapeliruuhkaa tiellä
Yksi MPO-runko korvaa kuusi tai useampaa kaksipuolista liitäntäjohtoa samassa lokerossa tai kanavassa. 48-porttisten lehtikytkimien rivissä tämä on ero hallittavan paketin ja toimimattoman nipun välillä. Vähemmän johtoja reitillä tarkoittaa myös parempaa ilmavirtausta ja vähemmän vahingossa tapahtuvia katkeamisia huollon aikana.
Helpompi porttien tunnistaminen ja jäljitys
Etuosan LC-sovittimet voidaan merkitä portin, runkotunnuksen ja määränpään mukaan. Löysät tuuletinjalat{1}}ei voida merkitä puhtaiksi, ja muutaman kuukauden live-telineessä ne näyttävät kaikki samanlaisilta. Erittäin tiheiden LC-julkisivujen osalta huomiommesuuritiheyksisiä-LC-liitinratkaisujamene syvemmälle sovittimen asetteluun.
Suojaa tavaratilaa ja yksinkertaista liikkeitä/lisää/muutoksia
Runkokaapeli on vaikeampi ja kalliimpi vaihtaa kuin etujohto. Sen päättäminen moduulin takaosaan eristää pysyvän laitoksen päivittäisestä käsittelystä, joten uudelleen{1}}korjaus tapahtuu halvoilla, vaihdettavissa olevilla etuosassa.
Tukee 40G, 100G ja 400G migraatiota
Suurempi{0}}nopeus Ethernet on vahvasti riippuvainen rinnakkaisoptiikasta, ja itse nopeudet määrittävätIEEE 802.3 Ethernet -työryhmä. Moduulien avulla voit liittää taulukon rungon alentamaan-määrää liitäntöjä 10G-40G, 25G-to-100G tai 100G:stä 400G:hen siirtymisen aikana ilman, että runkoa irrotetaan. Katso oppaastamme erityisesti 100 G:n rakenteen kaapelointikuinka valita 100G valokuitukaapelointi.

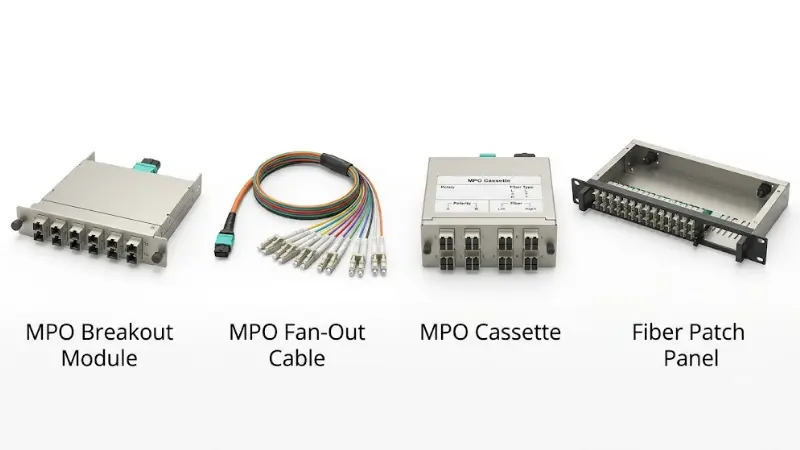

Moduuli vs Breakout-kaapeli vs kasetti vs. paikkapaneeli
Nämä termit menevät päällekkäin luetteloissa, mutta kuvaavat eri asioita. Alla oleva taulukko lisää mitat, jotka määrittävät todelliset ostot -, ei vain sitä, mitä kukin tuote tekee.
| Tuote | Mitä se tekee | Parasta varten | Vahvuus | Vaihto{0}}alennus |
|---|---|---|---|---|
| MPO Breakout -moduuli | Takana MPO/MTP-runko ja edessä olevat LC/SC-sovittimet kiinteässä kotelossa | Strukturoitu, pysyvä teline- tai paneelikaapelointi | Merkinnät, dokumentaatio, suojattu tavaratila, helppo korjaus{0}} | Korkeammat yksikkökustannukset; tulee vastata paneelia ja napaisuutta |
| MPO-katkaisukaapeli (tuulettimen{0}}ulostulo). | Yksi MPO/MTP-liitin useisiin irtonaisiin LC/SC-jaloihin | Lyhyet, joustavat tai väliaikaiset laitelinkit | Edullinen, nopea ottaa käyttöön, paneelia ei tarvita | Vaikea merkitä ja reitittää; ruuhkaa tiheät telineet |
| MPO-kasetti | Suljettu modulaarinen yksikkö, usein toiminnallisesti identtinen moduulin kanssa | Modulaariset patch{0}}paneelijärjestelmät | Työntyy sisään ja ulos yksikkönä; jatkuva menetys | Toimittajan/paneelin-kohtaiset jalanjäljet |
| Kuitupatch-paneeli | Kotelo sovittimille, kaseteille tai moduuleille | Keskitetty kuidunhallinta | Yksi paikka lopettaa ja jäljittää | Lisää telineyksiköitä; tarvitsee suunniteltua kapasiteettia |
Käytännön sääntö tarjouksen tarkastelusta: Pysyvissä telineissä-telineisiin-ajoissa moduuli on helpompi dokumentoida ja-korjata uudelleen kuin löysä tuuletin-, joten korkeampi hinta maksaa yleensä takaisin työssä. Säästä tuulettimen ulostulo Jos olet päättämässä jakelukehyksen ja itse kotelon paneelin välillä, vertailumme onODF vs. patch-paneeliauttaa mittaamaan kotelon kokoa.

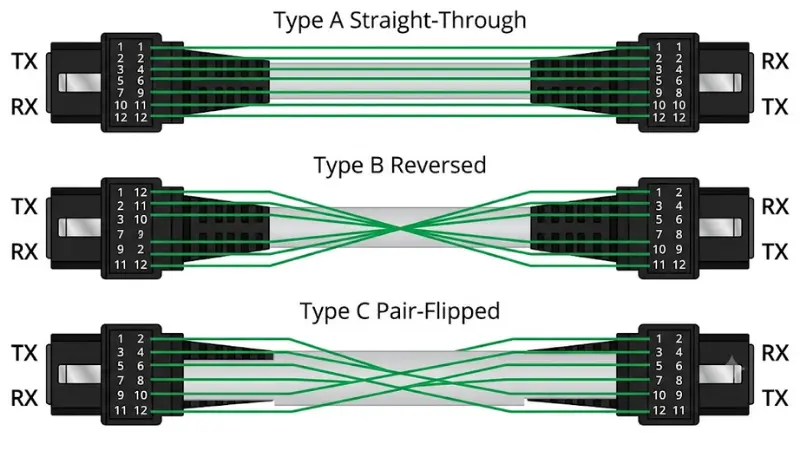

MPO-napaisuus selitetty: tyyppi A, tyyppi B ja tyyppi C
Napaisuus on yleisin yksittäinen syy, miksi fyysisesti täydellinen linkki kieltäytyy ohittamasta liikennettä. Se määrittää, kuinka lähetys kohdistuu vastaanottamaan koko polun poikki. LC- tai SC-duplexilla voit yksinkertaisesti kääntää liittimen; 12-kuituisella ryhmällä et voi, joten rungon, sovittimien ja moduulien on valvottava sitä. Menetelmät ovat peräisinANSI/TIA-568.3-E, joka kuvaa menetelmät A, B ja C sekä nykyisessä versiossaan kaksi uudempaa universaalia menetelmää (U1 ja U2).
- Tyyppi A (suora{0}}läpi):avain-ylös avaimeen-alas runko; asemassa 1 oleva kuitu saapuu kohtaan 1. Usean-kaksisuuntaisen käytön yhteydessä se tarvitsee yhden standardin A---B-hyppyjohdon ja yhden A---A-hypyttimen vastakkaisessa päässä.
- Tyyppi B (käänteinen):näppäin-ylös näppäin-ylös; sijainti 1 on kohdistettu sijaintiin 12. Tavalliset A---B-duplex-hypyt molemmissa päissä. Yhteinen rinnakkaisoptiikalle{7}}ja universaalien menetelmien perusta.
- Tyyppi C (pari-käännetty):vierekkäiset kuidut vaihdetaan pareittain rungon sisällä; tavalliset A---B-puskurit molemmissa päissä. Käytetään pääasiassa vanhoihin duplex-linkkeihin.
Älä valitse napaisuutta yhdestä komponentista. Vahvista runkotyyppi, moduulin sisäinen kartta ja kaksipuolisen hyppyjohtimen suunta yhdessä ja pidä sitten yksi menetelmä johdonmukaisena koko asennuksessa. Sekoitusmenetelmät mid-channel tarkoittaa täsmälleen, miten "jokainen liitin sopii, mutta mikään ei linkitä" tapahtuu.
Kuinka valita MPO Breakout -moduuli 7 vaiheessa?
1. Kuitutyyppi: yksi-muoto tai monimuoto
Vahvista linkki ensin. Multimode OM3 ja OM4 kattavat lyhyet datakeskukset; yksi-tila kattaa pidemmät ajot ja useimmat nopeat{5}}runkoverkot. Älä koskaan sekoita kuitutyyppejä yhdessä optisessa linkissä, ellei koko järjestelmää ole suunniteltu sitä varten. Jos et ole varma, kummalla puolella olet, aloitayksimuotokuitu- verrattuna monimuotokuituunja erityisesti monimuotoluokan osaltaOM3 vastaan OM4.
2. Etuliitin: LC tai SC
LC hallitsee tiheitä datakeskuksia{0}}, koska se kaksinkertaistaa porttitiheyden ja sopii useimpiin lähetin-vastaanottimiin.SCon edelleen yleinen telekommunikaatio-, FTTH- ja vanhemmissa laitoksissa. Yhdistä etuliitin laitteen käyttöliittymään, johon olet paikattuna, älä tapana.
3. Takaliitin: MPO tai MTP ja sen ominaisuudet
MTP on -suorituskykyinen MPO--yhteensopiva liitin; molemmat ovat taulukkorajapintoja, mutta vahvista tarkat vaatimukset ennen tilaamista. Takaliittimessä on useita määritteitä, jotka kaikki on määritettävä: MPO tai MTP, uros (kiinnitetty) tai naaras (kiinnittämätön), UPC tai APC, kuitumäärä (8/12/16/24) ja normaali tai matala{7}}häviöaste. Kahden irrotetun tai kahden kiinnitetyn liittimen yhdistäminen ei toimi, joten sukupuoli ei ole valinnainen. Vastaava paneeli-puoliMPO-sovitinon mukauduttava tuohon sukupuoleen ja avainsuuntautuneisuuteen.
4. Napaisuus ja kuitukartoitus
Käytä edellä olevan napaisuusosan kanavasuunnittelua. Määritä menetelmä (A, B, C tai yleinen menetelmä) koko polulle ja varmista, että moduulin kartta tukee sitä.

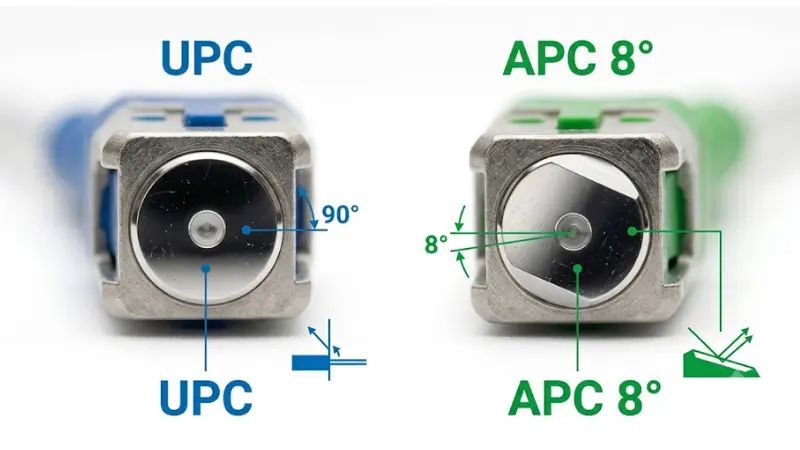

5. Päätypinta: UPC tai APC
UPC ja APC eivät toimi keskenään. UPC on yleinen monissa tietokeskuksen-yksi-- ja monitilalinkeissä; APC:tä, jossa on vino pääty, käytetään siellä, missä suuri tuottohäviö on tärkeä, kuten PON ja monet tietoliikennejärjestelmät. Värikoodaus (usein sininen UPC:lle, vihreä APC:lle) on hyödyllinen indikaattori, mutta ei takuu - tarkista tiedot. Syvempi perustelu on meidän hajoamisessammePC vs UPC vs APC kiillotus.
6. Porttien määrä ja muotokerroin
Tarkista edessä olevien LC/SC-porttien määrä, taka-MPO/MTP-liittimien lukumäärä, LGX- tai kasettikoko, yksi--- tai kaksinkertainen-leveysmuoto sekä teline- tai seinäkiinnitysyhteensopivuus. Oikea optinen suunnittelu epäonnistuu edelleen kentällä, jos moduuli ei fyysisesti sovi paneeliin.

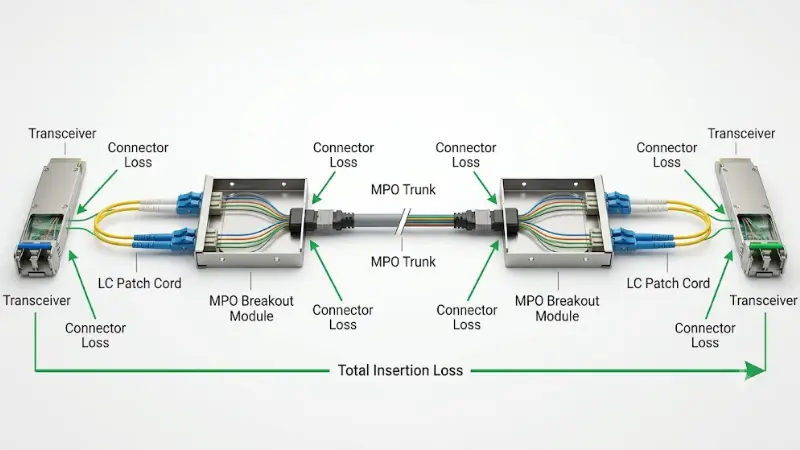

7. Lisäyksen menetys ja linkin budjetti
Jokainen yhdistetty pari, jatkos ja moduuli kuluttaa osan budjetista. Strukturoitu MPO-kanava lisää parillisia pareja kuin yksinkertainen kaksisuuntainen jumpperi, joten marginaali katoaa nopeammin kuin ihmiset odottavat. Tarkista se laskemalla yhteen: lähetin-vastaanottimen sallittu kanavahäviö, kuituvaimennus etäisyyden yli, jokainen liitinpari (yleensä muutama kymmenesosa dB, matalampi-häviöasteilla), moduulin parit, patch{3}}johtohäviöt ja turvamarginaali. Vertaa kokonaissummaa lähetin-vastaanottimen määritettyyn kanavan lisäyshäviöön, jonka IEEE 802.3 PMD -lausekkeet määrittelevät liitäntäkohtaisesti. Kun marginaali on tiukka, pieni-häviömoduuli ja laadukas-runko säilyttävät sen.

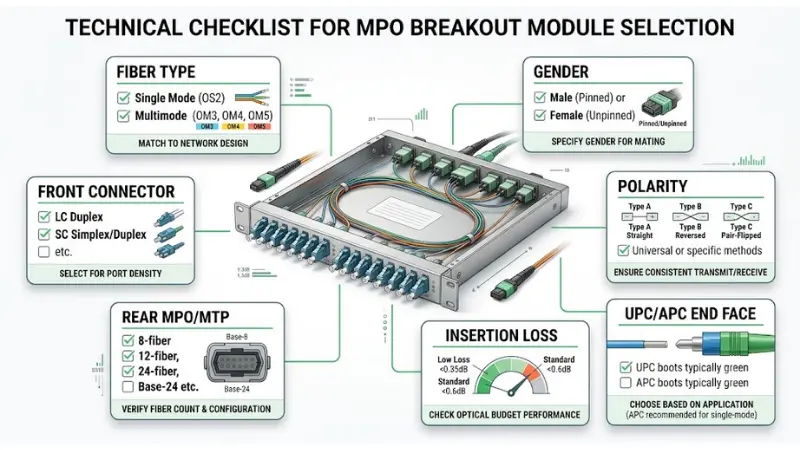

MPO Breakout Module -määritysten tarkistuslista
Suorita tämä ennen tilaamista. Jokainen rivi on parametri, miksi sillä on merkitystä ja virhe, jonka se estää.
| Vaatimus | Mitä tarkistaa | Miksi sillä on merkitystä | Yleinen virhe |
|---|---|---|---|
| Kuitutyyppi | Yksi-tila tai monimuoto (OM3/OM4) | Yhteensopimaton kuitu katkaisee tai huonontaa linkin | Sekoitus SM ja MM yhdessä kanavassa |
| Etuliitin | LC tai SC, duplex tai simplex | On vastattava lähetin-vastaanottimen käyttöliittymää | SC:n tilaaminen all{0}}LC-julkisivulle |
| Takaliitin | MPO tai MTP, kuitumäärä | Määrittää rungon yhteensopivuuden ja tiheyden | Väärä kuitumäärä SR4-optiikalle |
| Sukupuoli | Mies (kiinnitetty) tai nainen (irrotettu) | Kaksi samaa-sukupuolista liitintä ei voi yhdistää | Kiinnitetty-kiinnitettyyn-kiinnitetty tai irrotettu-kiinnitetty-irrotettu |
| Pääty kasvot | UPC tai APC | Ei{0}}intermateable; vaikuttaa palautushäviöön | UPC:n yhdistäminen APC:hen |
| Vastakkaisuus | Menetelmä A, B, C tai universaali | Tasaa TX:n ja RX:n kanavan poikki | Sekoitusmenetelmät puolivälissä- |
| Tappion arvosana | Normaali tai pieni{0}}häviö | Säilyttää marginaalin moni{0}}liitinlinkeissä | Vakioarvosana tiukalla budjetilla |
| Muototekijä | LGX koko, leveys, paneelisovitus | Moduuli on asennettava fyysisesti | Kasetti, joka ei sovi paneeliin |
Tyypillisiä esimerkkejä kokoonpanosta
Nämä ovat edustavia, eivät tyhjentäviä, mutta ne osoittavat, kuinka kuitujen määrä ja purkautumistyyli sovitetaan todellisiin käyttöliittymiin.
- 40GBASE-SR4 (QSFP+):kahdeksan monimuotokuitua. MPO-to-LC-moduuli katkaisee rungon LC:hen liittämistä varten 10G-portteihin, tai ryhmäkasetti kuljettaa sen suoraan toiseen QSFP:hen+.
- 100GBASE-SR4 (QSFP28):kahdeksan monimuotokuitua, jotka jakautuvat neljään 25G-linkkiin. 8-kuituinen runko ja moduuli pitävät kaikki kuidut aktiivisina.
- 400 G yhden-mode DR4:kahdeksan yksimuotokuitua 12-kuituisessa APC MPO:ssa, jotka jakautuvat neljään 100G-linkkiin. Huomaa APC-vaatimus tässä - UPC-moduuli ei palvele tätä polkua.
- Telecom- ja Internet-palveluntarjoajien yhdistäminen:monet duplex-piirit on yhdistetty ODF:ien ja kuljetusvälineiden välisiin ryhmittymiin, joissa moduulit pitävät kehyksen luettavana.
Kun rinnakkaisoptiikalla on natiivi QSFP-to-QSFP,MTP{0}}--LC-kasettion paneelin-sivuosa, joka tekee siirtymisestä sekä selkeän että dokumentoitavan.
Milloin MPO Breakout -moduulia ei saa käyttää?
Moduuli on väärä valinta yhtä usein kuin se on oikea:
- Lyhyet, väliaikaiset tai laboratoriolinkit.Tuulettimen-poistokaapeli on yksinkertaisempi ja halvempi, ja merkinnät eivät ole-ongelmia pienessä mittakaavassa.
- Suorat laitteesta{0}}laitteisiin{1}}yhteydet.Jos kaksi laatikkoa on metrin päässä toisistaan, tuuletin-ulos tai suora-kiinnityskokoonpano välttää paneelin kokonaan.
- Pieni{0}}tiheysympäristöt.Muutaman linkin alla telinettä kohti, moduulin merkinnät ja tavaratilan-suojausedut eivät oikeuta kustannuksia tai telinetilaa.

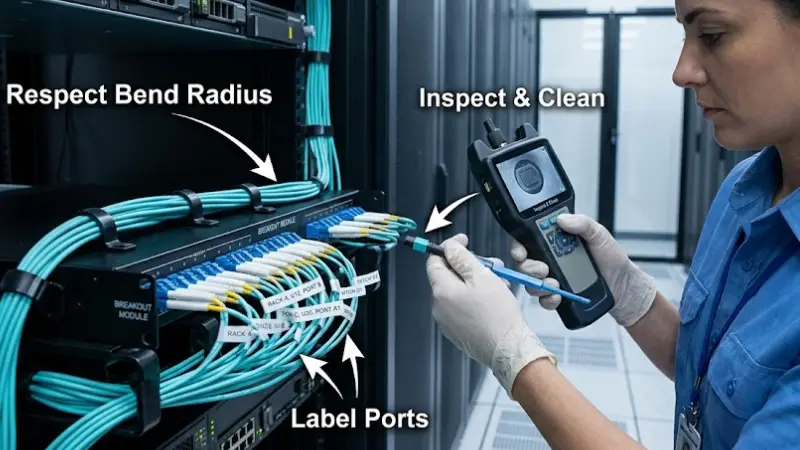

Asennus- ja kaapelihallinnan parhaat käytännöt
Tarkasta ja puhdista jokainen päätypinta ennen parittelua
Likaantuminen on yleisin kuituvirheiden syy, ja MPO-holkissa on monta kuitua likaantua kerralla. Tarkasta ja puhdista määritettyä standardia - vastenIEC 61300-3-35, joka asettaa läpäisy-/hylkäyskriteerit pään{0}}kasvojen puhtaudelle ja lisää viimeisimmässä versiossaan MPO-liittimiin liittyviä ohjeita.
Merkitse molemmat päät kokonaan
Tallenna moduuli, paneelin sijainti, portin numero, rungon tunnus ja kohde. Täydelliset tarrat muuttavat tulevan vian tunnin jäljityksestä kahden-minuutin korjaukseksi.
Noudata taivutussädettä
Älä työnnä kaapeleita tiukoille mutkille. Pienin taivutussäteen rikkominen lisää vaimennusta välittömästi ja lyhentää kaapelin käyttöikää.
Jätä tavaratila rauhaan
Tee rutiinipaikat etuportteihin. Joka kerta kun häiritset takapaneelin liitintä, vaarana on pöly, kohdistusvirhe ja lisähäviö.
Testaa ja dokumentoi asennuksen jälkeen
Tarkista lisäyshäviö, jatkuvuus ja napaisuus ja arkistoi kriittisten linkkien tulokset. Ensimmäinen asennus on halvin aika napaisuuden tai sukupuolivirheen havaitsemiseen.
Vianmäärityksen tarkistuslista: Milloin MPO-linkki ei tule näkyviin?
Jos linkki on tumma tai virheellinen puhtaan asennuksen jälkeen, käy nämä läpi ennen kuin epäilet optiikkaa:
- Lopeta{0}}kasvojen puhtaus.-Tarkista ja puhdista sekä MPO-holkki että LC/SC-etupinnat.
- TX/RX ja napaisuus.Vahvista, että lähetys saavuttaa vastaanoton päästä päähän; napaisuusvirhe on todennäköisin syy, kun kaikki fyysisesti sopii.
- Liittimen sukupuoli.Tarkista taka-MPO:n kiinnitetyt kumppanit.
- Loppu{0}}kasvotyyppi.Tarkista, ettet ole yhdistänyt UPC:tä APC:hen missään polussa.
- Kuidun tyyppi ja laatu.Vahvista SM/MM-yhteensopivuus ja OM-luokka rungon, moduulin ja jumpperien välillä.
- Yhteensopivuus lähetin-vastaanottimen kanssa.Yhdistä optinen kuitu, ulottuvuus ja nopeus.
- Linkki budjetti.Lisää menetys uudelleen-; tiukka marginaali ja marginaalinen liitinpari voivat työntää sinut yli.
Mitä tarjota tarjouspyynnön yhteydessä?
Useimmat lainausviiveet johtuvat puuttuvista parametreista, eivät hinnoittelusta. Saadaksesi tarkan moduulisuosituksen yhdellä kertaa, lähetä nämä yhdessä:
- Kuitutila ja laatu (SM tai MM OM3/OM4)
- Etuliitin ja määrä (LC/SC, duplex/simplex, porttien määrä)
- Takaosan MPO/MTP-kuitumäärä (12.8.16.24)
- MPO-sukupuoli (mies/kiinnitetty tai nainen/irrotettu)
- Päätypinta (UPC tai APC) sekä eteen että taakse
- Napaisuusmenetelmä koko kanavalle
- Tappion arvosana (normaali tai pieni{0}}häviö) ja mahdollinen linkki-budjettitavoite
- Moduulin koon ja paneelin/kotelon on oltava sopiva
- Määrä ja sen palvelema sovellus tai lähetin-vastaanotin
Lyhyt kanavakaavio vastaa useimpiin näistä kerralla. Näillä yksityiskohdilla voitpyydä tarjousja anna kokoonpano vahvistetuksi arvaamisen sijaan.
FAQ
Onko MTP sama kuin MPO?
MTP on erityinen -suorituskykyinen liitin, joka on rakennettu MPO-liittymään, joten se on MPO-yhteensopiva, mutta premium-versio. Varmista hankinnassa aina, vaatiiko projekti MPO:ta, MTP:tä vai jompaakumpaa.
Mitä eroa on MPO Breakout -moduulilla ja MPO-kasetilla?
Ne ovat yleensä sama kohde kahdella tavalla katsottuna. "Kasetti" kuvaa suljettua modulaarista muotoa, joka aukeaa paneeliin; "breakout module" kuvaa MPO/MTP-kuitujen katkaisutoimintoa LC:hen tai SC:hen.
Voidaanko yhtä moduulia käyttää sekä yksi{0}}- että monimuototilassa?
Ei. Moduuli on rakennettu yhdelle kuitutyypille. Monimuotomoduulin käyttäminen yhdessä-tilalinkissä tai päinvastoin ei toimi oikein.
Mistä tiedän, mikä napaisuus valita?
Tarkista koko kanavan - lähetin-vastaanottimet, runko, sovittimet, jumpperit ja moduuli - ja pidä yksi menetelmä yhtenäisenä kauttaaltaan. Jos olet epävarma, lähetä linkkikaavio toimittajallesi ennen tilaamista.
Kuinka monta LC-porttia 12-kuituinen MPO-moduuli antaa minulle?
Kuusi LC-duplex-porttia, koska jokainen duplex-linkki käyttää kahta kuitua. 8-kuituinen moduuli antaa neljä ja 24-kuituinen moduuli kaksitoista.
Pitäisikö minun tilata uros (kiinnitetty) vai naaras (kiinnittämätön) MPO?
Se riippuu siitä, mihin moduuli liittyy: jokaisen liitetyn parin toinen puoli on kiinnitettävä ja toinen irrotettava. Varmista tavaratilan ja sovittimen sukupuoli ennen tilaamista.
Milloin irrotuskaapeli on parempi kuin moduuli?
Lyhyille, väliaikaisille, pienitiheyksisille-tai suorille laitteista-laitteisiin-linkkejä varten tuuletin-kaapeli on yksinkertaisempi ja halvempi. Moduulit menestyvät pysyvillä, tiheillä, strukturoiduilla ajoilla, jotka tarvitsevat merkinnän ja rungon suojauksen.
Tarvitsenko MPO:ssa APC:tä, jos LC-porttini ovat UPC?
Se riippuu linkin palautusvaatimuksesta-ja muusta kanavasta, ei pelkästään LC-porteista. APC vaaditaan PON:lle ja monille tietoliikennepoluille; määritä päätypinta johdonmukaisesti äläkä koskaan yhdistä UPC:tä APC:hen.
Ovatko MPO Breakout -moduulit vain datakeskuksia varten?
Ei. Niitä käytetään myös tietoliikennehuoneissa, Internet-palveluntarjoajien verkoissa, keskustoimistoissa ja yritysten runkoverkoissa - kaikkialla, missä tiheä{2}}kuitu on järjestettävä ja jäljitettävä.
Mitä tietoja minun tulee lähettää tarjousta varten?
Kuitutila ja -laatu, etuliitin ja lukumäärä, takakuitujen määrä, MPO-sukupuoli, päätypinta, napaisuus, häviöluokka, moduulin koko, määrä ja sovellus. Kanavakaavio kattaa suurimman osan siitä.
Key Takeaways
MPO-katkaisumoduuli muuttaa suuren -tiheyden MPO/MTP-rungon organisoiduksi LC- tai SC-paikatukseksi, vähentää ruuhkia, suojaa runkoa ja helpottaa 40G/100G/400G-siirtoa. Tärkeä päätös ei ole porttien määrä -, vaan kuitutyypin, liittimen tyypin ja sukupuolen, päätepinnan, napaisuuden, häviötason ja muototekijän yhteensovittaminen koko kanavassa. Määritä ensin nämä parametrit, vahvista ne lähetin-vastaanottimia ja runkoja vastaan, niin moduuli asennetaan kerran ja pysyy hiljaa.
