"Miksi 10G-kampusverkkoni on edelleen jäljessä, kun käytin parasta yksimuotokuitua?"

Tämä oli paniikkiviesti järjestelmäintegraattorilta kolme päivää ennen yliopistoaTäysi optinen kampusluovutus. Laboratoriossa,Single Mode vs Multimodenäyttää yksinkertaiselta teknisten tietojen vertailulta. Oikealla työpaikalla? Erilainen tarina. Olemme nähneet projektien suistuvan raiteilta, koska joku liitti UPC:n sinisen liittimen APC:n vihreään sovittimeen. Tai aliarvioi ONT-linkin budjetin. Tai tuhlattiin budjetti yksimuotoisiin lähetin-vastaanottimiin 100 metrin juoksua varten, jotka olisivat voineet käyttää halvempaa monimuotooptiikkaa.

Kun FTTO:sta on tullut uusi standardi, kuituvalikoima on edennyt paljon pidemmälle kuin "yksitila pitkään ja monimuoto lyhyesti". Jos kaapelointitapasi on jumissa oppikirja-alueella-rehellisesti sanottuna, saatat istuttaa maamiinoja tulevia päivityksiä varten.

Kuvittele tämä: 50-rakennuksen kampus, joka ei tarvitse vaihtokaapelia 20 vuoteen. Se on lupaus hyvin suunnitellustaPOL-kaapelointiopastäytäntöönpanoa. Mutta polku sinne? Täynnä ansoja. LC vai SC/APC? Täysi yksitila vaakasuorassa ajossa vai säilytä monitila säästääksesi optisia moduuleja? Yksi väärä liitinspesifikaatio ei vain viivytä aikajanaasi. Se moninkertaistaa ylläpitopäänsäryn vuosiksi.

Ohitetaan fysiikan määritelmät, jotka olet nähnyt sata kertaa. Tavoitteena on auttaa sinua tekemään "saada se oikein ensimmäisellä kerralla" -päätöksen.

Numerot, joilla on oikeasti merkitystä

Olet nähnyt standardin vertailukaavion. Ytimen halkaisija, aallonpituus, etäisyys. Selvä. Mutta nuo kaaviot eivät kerro todellista tarinaa: yksimuoto vs. monimuoto -päätös on rahasta. Ei fysiikkaa.

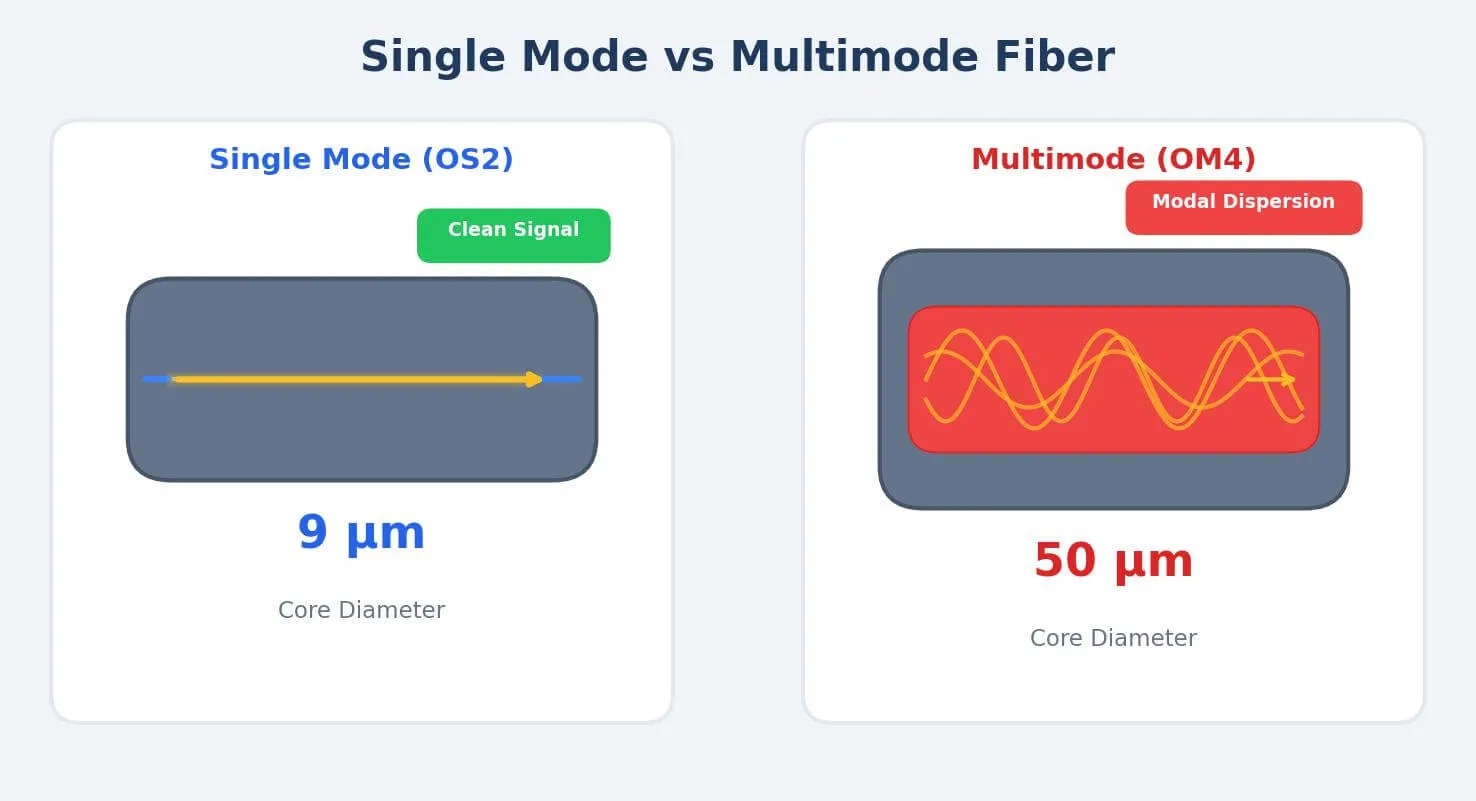

Ajattele asiaa näin. Single mode on urheiluauto-yksi valonsäde, joka on niin ohut (9 mikrometriä), että siihen verrattuna hiukset näyttävät lihavilta. Puhdas signaali, kulkee 10, 20, 100 kilometriä ilman tehostusta. Multimode on lava-auto. Leveä ydin (50 mikrometriä{10}}vielä ohuempi kuin hiukset, mutta 6x suurempi), useita valonsäteitä pomppii läpi samanaikaisesti. Helpompi työskennellä, halvempi yhdistää. Mutta nuo pomppivat säteet alkavat häiritä muutaman sadan metrin jälkeen. Signaali muuttuu mutaiseksi.

Näetkö ansan? Yksimoodikaapeli on halvempi. Mutta lähetin-vastaanottimet maksavat 3-5 kertaa enemmän. 500{10}}porttikampuksella ero on 30 000–50 000 dollaria pelkästään optiikan osalta. Vuosien 2023–2024 projekteissamme Kaakkois-Aasiassa olemme nähneet hankintatiimien polttavan tämän tarkan laskelman poimivan yksittäisen tilan "tulevaisuuden turvaamiseksi" lyhyillä sarjoilla ja sekoittavan sitten, kun lähetin-vastaanottimen kustannukset putoavat budjetin.

Nyt-POL-arkkitehtuuri muuttaa kaiken.Täysi optinen kampuskäyttöönotot POL:n avullavaatiayksitila. Ei valintaa. Tekniikka käyttää GPON-aallonpituus-jakomultipleksointia-kaksi aallonpituutta, jotka kulkevat vastakkaisiin suuntiin yhdessä kuitunauhassa. Toimii vain yhden tilan puhtaan vaihteiston kanssa.

Joten jos rakennat POL:ta, ohita monimuotokeskustelu. Mutta perinteinen Ethernet? SielläKuituvalinta optiselle lähiverkollemenee monimutkaiseksi.

Miksi SC/APC hallitsee POL:a (ja mitä tapahtuu, kun sekoitat värejä)

Perinteiset kampusverkostot näyttävät puulta. Sydänkytkin juurissa, jakelukytkimet oksissa, pääsykytkimet joka kerroksessa. Paljon laitteita, paljon tehoa, paljon rikkoutuvia asioita.

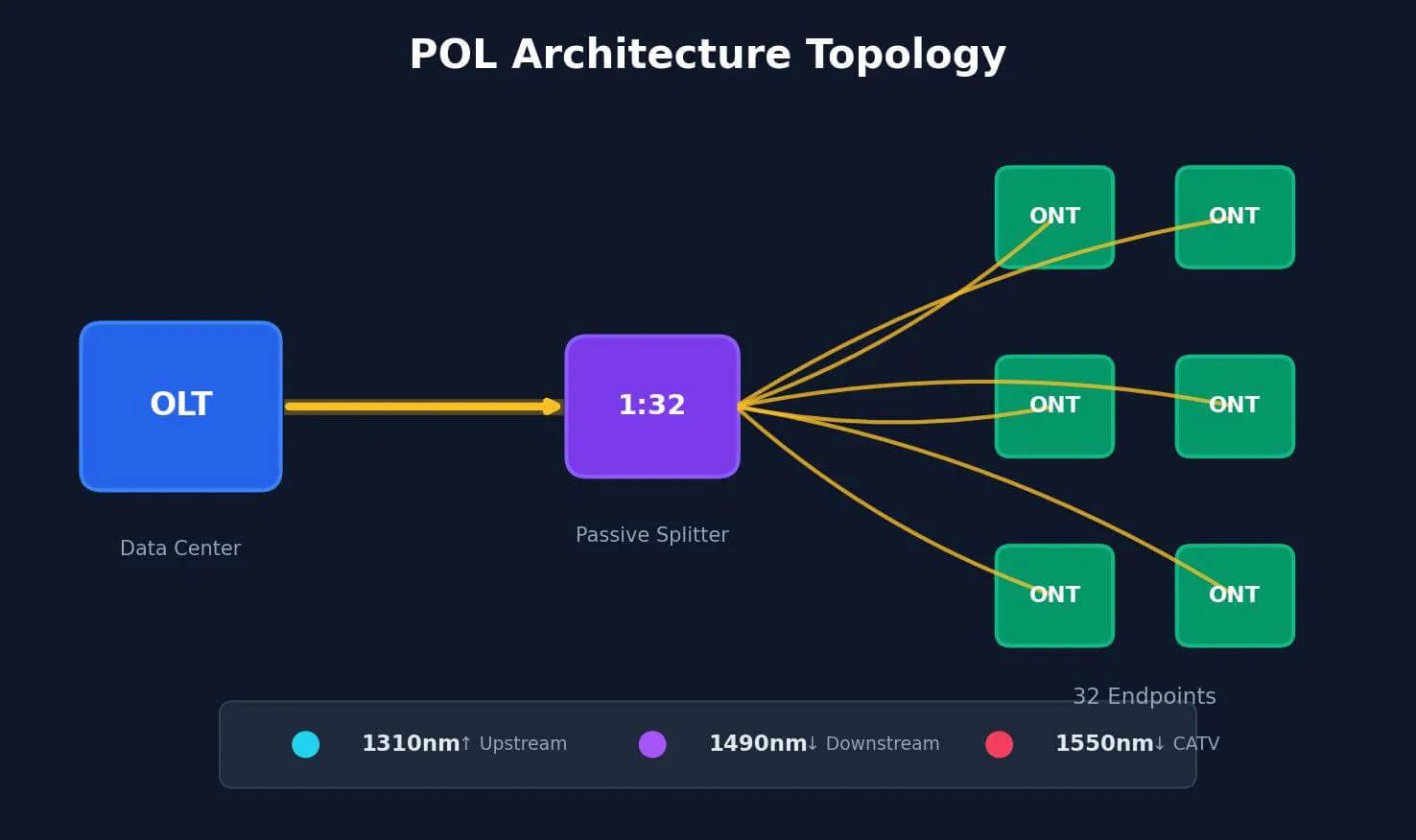

POL tasoittaa sen. Yksi keskitetty OLT kytkeytyy passiivisten jakajien kautta ONT:ihin jokaisessa pöydässä tai huoneessa. Ei välikytkimiä. Ei IDF-kaappeja jokaisessa kerroksessa. Vain kuitua, jakajia, päätepisteitä.

[Tietokone] → OLT → Single Fiber → 1:32 Splitter → 32 ONTs

Alavirtaan: 1490nm|Ylävirtaan: 1310nm|Molemmat YHDESSÄ kuitulangassa

Jakajat ovat täysin passiivisia. Ei virtaa, ei elektroniikkaa, ei mitään vikaa. OLT:n valo osuu 1:32-jakajaan ja jakautuu 32 paikkaan. Kuin puutarhaletku, jossa on 32-suuntainen sprinkleri – paitsi että jaat laservaloa, ei vedenpainetta.

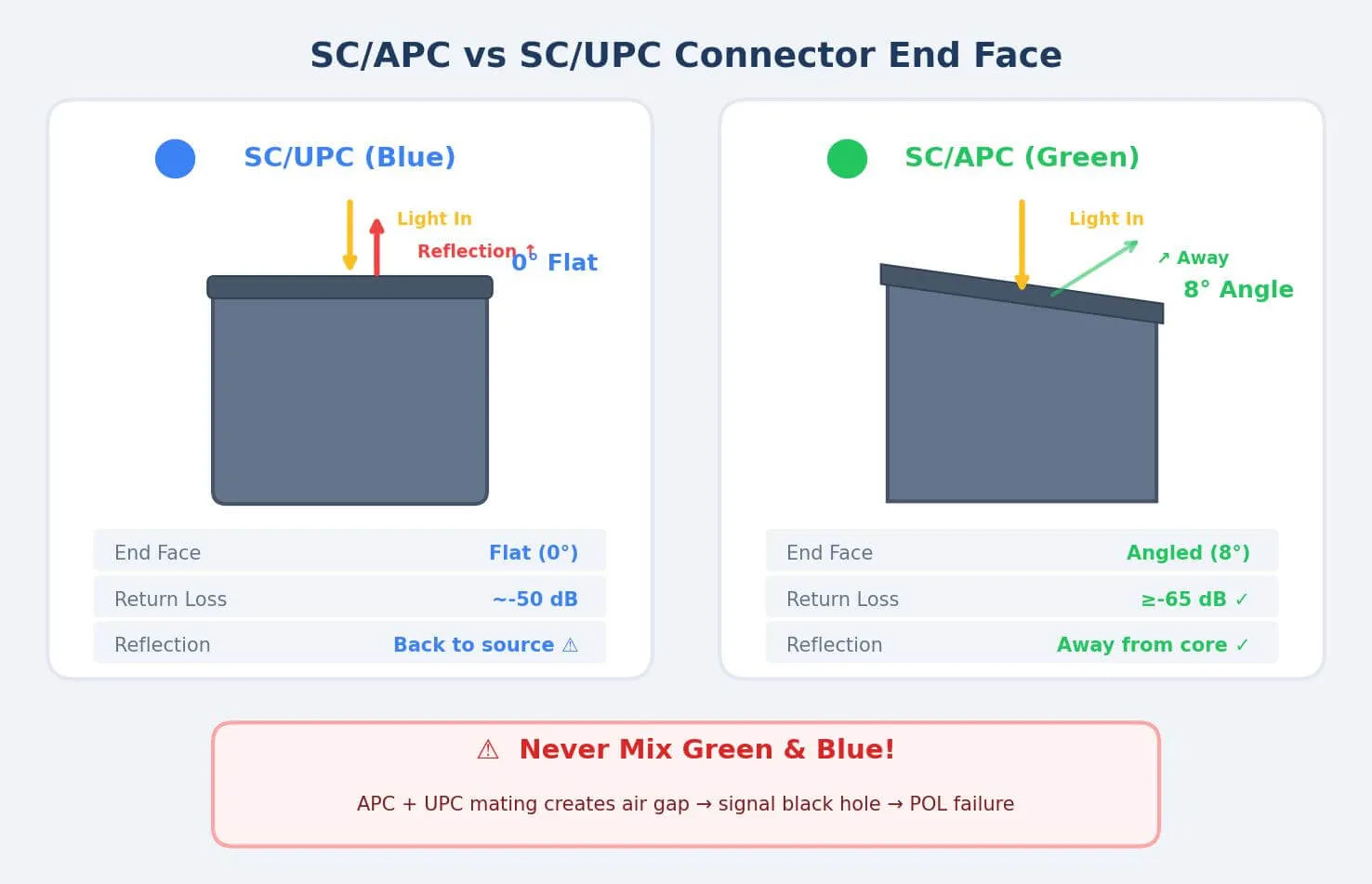

Useimmat oppaat ohittavat kriittisen yksityiskohdan: POL käyttää SC/APC-liittimiä lähes yleisesti. "APC" tarkoittaa kulmikasta fyysistä kontaktia{1}}kiillotettua 8 astetta tasaisen sijaan. Kun valo osuu tasaiselle pinnalle (UPC), osa pomppaa suoraan takaisin kohti lähdettä. Kaksisuuntaisessa POL:ssa nämä heijastukset aiheuttavat kohinaa. Melua kertyy yli kymmeniin liitäntäpisteisiin.

Kulmassa oleva APC-pinta pomppii heijastukset pois ytimestä. Paluuhäviö laskee ~-50 dB:stä (UPC) -65 dB:iin tai paremmaksi (APC). Noin 30x vähemmän heijastunut valo tekee sen takaisin. POL termeillä? Ero puhtaan ja huonontuneen signaalin välillä.

TIA Fiber Optic Training Council ilmaisee asian yksinkertaisesti: SC/APC on vakiona passiivisissa optisissa verkoissa, koska paluuhäviön ominaisuuksilla on merkitystä kaksisuuntaisissa järjestelmissä. Älä epäile tätä-SC/APC:tä.

Mitä tapahtuu, kun sekoitat vihreää ja sinistä:

Näimme tämän älyhotellin GPON-projektissa viime vuonna. Urakoitsija käytti SC/APC:tä (vihreä) lattian-jaottimen lähdöissä-oikein. Mutta sitten antoi huoneille SC/UPC (sininen) patch-johdot ONT-liitäntöihin. Fyysisesti se kytkeytyy. Sähköisesti? Katastrofi.

Kulmaiset kasvot ja tasaiset kasvot luovat pienen ilmaraon. Kosketusalue kutistuu lähes olemattomaksi. Tuottohäviö romahtaa. Heijastunut optinen teho laukaisi korkean-heijastuksen hälytykset OLT:ssa. Vielä pahempaa-kun 1550 nm:n CATV-signaali tuli läpi suuremmalla teholla, ilmaraon heijastukset saivat reunahuoneiden ONT:t putoamaan offline-tilaan toistuvasti. Vieraat valittivat. Johto panikoi. Korjaus vaati -liitosjohtojen uudelleenvetämistä 200+ huoneeseen.

Täysin-optisessa verkossa vihreä-siniseksi-ei ole "hieman hitaampi". Se on signaali musta aukko. Tuo 1 dB:n lisäyshäviön lisäys näyttää pieneltä,-mutta 1:64 jaetun linkin tapauksessa järjestelmän rikkoo pilli.

Todelliset käyttöönottopäätökset

Runko tietokeskuksesta ensimmäiseen jakajaan.Tämä on sinun valtatie. Kaikki virtaa sen läpi. POL tarkoittaa yksimuotoista OS2:ta, jossa SC/APC-ei keskustelua. Mutta kaapelin laatu, esi-päätetyt vs kenttä-päätetyt, varakuitumäärä? Päätöksiä vielä tehtävänä.

Alle 2 km:n juoksuissa (useimmat kampuksen rungot) standardi OS2 hoitaa työn. Premium matalahäviöinen kuitu? Ylivoimainen, ellet työnnä erittäin pitkiä halkaisuketjuja tai suunnittele 25G-PON-päivityksiä. Liitäntähäviön tulee pysyä alle 0,3 dB-määritä tämä tarjouspyynnössäsi, vaadi testiraportit.

Esipäätetyt runkokaapelit maksavat enemmän, mutta säästävät asennusaikaa. Sairaaloihin tai yliopistoihin, joissa häiriöiden minimoiminen on tärkeää? sen arvoista. Uusi rakentaminen, jossa on aikaa? Kentän päättäminen toimii hyvin. Suuren-tiheyden päättämiseksi OLT:ssa,kuituoptiset liittimetsuunniteltu teline{0}}asennussovelluksiin helpottaa porttien tunnistamista ja käyttöä huollon aikana.

Jakokaapelit jakajista ONT:iin.

Tämä on paikkaFTTO kuituliittimetsaada mielenkiintoista. Ei yhtä kaapelia-32 kaapelia kustakin jakajasta 32 paikkaan. Kerro jakajamäärällä. Keskikokoisella kampuksella voi olla 50+ jakajaa, jotka palvelevat 1,500+ päätepistettä. Paljon liittimiä.

SC/APC pysyy oletuksena. Mutta tarkista ensin ONT-tiedot{1}}jotkin uudemmat mallit käyttävät LC/APC-portteja. Jos näin on, voit käyttää LC-päätettyjä kaapeleita kauttaaltaan (puhtaampi) tai käyttää SC-LC-hybridisovittimia jakajassa (lisää liitäntäpisteitä). Suosittelemme yleensä ensimmäistä vaihtoehtoa. Jokainen sovitin on mahdollinen vikakohta.

Miksi liittimen laadulla on mittakaavassa merkitystä:

0,1 dB:n ero liitintä kohti kuulostaa triviaalilta. Kerro satojen yhteyksien kesken-ei ole. Tyypillisellä 1:32 POL -arkkitehtuurilla on ~28 dB:n kokonaishäviöbudjetti. Splitteri syö 15-17 dB. Kaapelin vaimennus kestää muutaman enemmän. Tämä jättää ehkä 8-10 dB kaikille liitinhäviöille. Halvat liittimet ylittävät budjetin pidemmillä ajoilla.

Perinteinen Ethernet-runkoverkko (kun et tee POL:ta).Kaikki eivät ole valmiita POL:iin. Uudistetaanko olemassa oleva infrastruktuuri? Budjettirajoitukset? Perinteinen kytketty Ethernet toimii edelleen. Kuitenkin erilaisia ​​kuitupäätöksiä.

Alle 300 metriä-lattiasta-kerrokseen-kerrokseen, vierekkäiset rakennukset-OM4-multitila LC-duplexilla on taloudellisesti järkevää. Lähetin-vastaanottimen säästö (SR vs LR-moduulit) kasvaa, kun kytket kymmeniä kytkimiä. Laskimo kääntyy 300+ metrin kohdalla. Multimode kamppailee, etenkin suuremmilla nopeuksilla.Yhden tilan käyttö kampusverkossainter-linkkien rakentaminen antaa rajoittamattoman kaistanleveyden liikkumavaraa. Asenna kerran, tue 10G, 100G, 400G-mitä tahansa seuraavaksi.

LC/UPC (ei APC) toimii hyvin piste{0}}pisteeseen-Ethernetissä. Ei kaksisuuntaista WDM:ää, joten ylimääräisiä APC-kustannuksia ja käsittelyä ei tarvita.

Työpöytäliitännät ja vyöhykekoteloratkaisu

FTTO tarkoittaa, että kuitu saavuttaa pöydän. Erilainen ympäristö kuin datakeskus. Kaapelit potkivat. Tuolit pyörivät niiden päällä. Siivoushenkilöstö häiritsee asioita. TheKuituliittimen valintaopaspöytätietokoneille asettaa kestävyyden etusijalle.

Bend-insensitive fiber (BIF) ei ole-neuvoteltavissa. Vakiokuitu menettää signaalin tiukoissa mutkissa. BIF-kahvat taivuttavat säteet 7,5 mm{5}}tiukemmin kuin vaaleanpunainen sormesi. Valmiiksi leikatut liitosjohdot (2 m, 3 m, 5 m) säästävät aikaa verrattuna kentän päättämiseen jokaisessa pöydässä. Kustannusero minimaalinen, välttää vaihtelua hankalista asennusasennoista.

Avoimen toimiston haaste:

Suuren internetyrityksen projektissa -täysin avoimen toimiston layout-suunnittelija kieltäytyi asentamasta näkyviä kaapelihyllyjä tukipylväisiin. Suora reititys rungosta jokaiselle pöydälle tarkoitti kuitua kaikkialla. Painajainen ylläpitää.

Ratkaisumme: Vyöhykekotelot kattolaatikossa tai korotetun lattian alla. Suorita moni-kuitu-MPO-runkoja rungosta jokaiseen vyöhykelaatikkoon. Pura laatikon sisällä LC Uniboot -paikkajohdot, jotka palvelevat 6–8 läheistä työasemaa.

Palkkaus? Kun työasemat liikkuvat (ja ne liikkuvat aina), et kosketa katon runkokuitua. Vaihda vain vyöhykelaatikon 3 metrin liitäntäjohto. Asiakkaamme arvio: 70 %:n vähennys MAC:ien (liikkuu/lisää/muutoksia) työvoimakustannuksissa. Yli 3 vuotta toimistojen uudelleenjärjestelyjä, mikä laskee yhteen.

Kriittinen yksityiskohta: ahtaissa vyöhykkeissä LC Uniboot- tai Push{0}}Pull Tab -liittimet ovat pakollisia. Kun 12 patch-johtoa on kytketty, tavalliset LC-liittimet eivät jätä tarpeeksi tilaa sormille minkään poistamiseen. Opimme tämän kovalla tavalla jälkiasennusprojektissa,{4}}jolloin piti irrottaa puoli laatikkoa vain päästäkseen käsiksi yhteen kaapeliin.

Rahakysymys

Kaikki kyselevät kustannuksia. Vastaus riippuu aikavälistäsi. POL maksaa etukäteen enemmän (OLT:t ja ONT:t eivät ole halpoja), mutta säästää dramaattisesti kaikesta muusta-varsinkin yli 10 vuoden aikana.

Karkea erittely 500 päätepisteestä. Nämä ovat toimialan arvioita, ei taattuja tarjouksia-kilometrimääräsi vaihtelee toimittajan, alueen tai erityispiirteiden mukaan.

Missä POL säästää eniten: lattiatilaa ja tehoa. Perinteiset verkot tarvitsevat IDF-kaapit joka kerroksessa-kytkimet, UPS:t ja ilmastointilaitteet. POL korvaa kaiken passiivisilla jakajilla, jotka eivät tarvitse virtaa, ei jäähdytystä ja jotka mahtuvat oppikirjan kokoiseen seinään -asennettuun laatikkoon. Huawein FTTO-asiakirjat väittävät 50-70 %:n tehonsäästön-, mikä on markkinointiluku, ota se asianmukaisesti skeptisesti – mutta suunta on todellinen. Vähemmän aktiivisia laitteita tarkoittaa vähemmän sähköä ja vähemmän lämpöä poistettavasta.

Lika on vihollisesi (500 dollarin oppitunti)

Jotain, jota myyntiesitteissä ei korosteta: kontaminaatio on suurin syy kuituverkkohäiriöihin. Ei laitevika. Ei kaapelivaurioita. Lika.

Yksimuotokuidussa on 9-mikrometrin ydin. Silmällesi näkymätön pölyspesifikaatio estää yli 10 % valon läpäisystä. Sormenjälkiöljy aiheuttaa tarpeeksi häviötä yhteyden katkaisemiseksi. POL-järjestelmissä, joissa on tiukat linkkibudjetit, muutaman kohdan kontaminaatio kaskadee verkon laajuisiksi ongelmiksi.

500 dollaria, josta tuli 5 000 dollaria:

Kaakkois-Aasian kampusprojekti. Asiakas leikkasi budjetista noin 500 dollaria ammattisiivoussarjoista. "Käytä vain pölysuojuksia ja ole varovainen." Työntekijät saavat asentaa ilman asianmukaisia ​​tarkastuslaitteita.

Viikko luovutuksen jälkeen noin 15 % linkeistä osoitti selittämätöntä pakettihäviötä. Suunnittelutiimin piti palata OTDR-laitteiden kanssa, vetää liittimet yksitellen, tarkastaa jokainen päätypinta. Havainto: useimmat saastuneita holkkeja olivat naarmuuntuneet pölyhiukkasista asennuksen aikana. Peruuttamaton vahinko.

Loppulasku: ~100 välijohtoa vaihdettu (2 000 dollaria materiaaleja), kolme päivää työtä kahdelle teknikolle (3 dollaria, 000+) sekä epäonnistuneen luovutuksen aiheuttama mainevaurio. 500 dollarin "säästöt" maksoivat heille 10x.

Kuituliittimen päätypinta on hauraampi kuin silmämuna. 400-kertaisella suurennuksella pölyhiukkanen näyttää kraatterilta kuussa. Jos et osta puhdistustyökaluja, budjetti on kolminkertainen korjauksiin.

Tarkastus ennen parittelua on pakollinen. 400x kuitumikroskooppi maksaa muutaman sadan dollarin ja estää tuhansien vianmäärityksen. Jokainen liitin tarkastetaan ennen kytkemistä-asennuksen ja huollon aikana. Puhdistusprotokolla: kuivapyyhi ensin (nukka{5}}ei), märkäpuhdistus tarvittaessa 99 %+ isopropyylialkoholilla, kuivaa uudelleen, -tarkista uudelleen. Kestää 30 sekuntia. Ohittaminen vie tunteja diagnoosin tekemiseen myöhemmin.

Suunnittelee mitä seuraavaksi

Kampuskuitu kestää 15-25 vuotta. Nykyään asentamasi kaapeli on edelleen olemassa, kun tekniikoista, joita emme ole keksineet, tulee vakioita.

Hyviä uutisia POL:lle: fyysinen kerros tukee koko tiekarttaa. Nykyinen GPON toimii 2,5 Gbps alavirtaan. 10G-PON (XGS-PON), joka on jo saatavilla. 25G-PON kokeissa. 50G-PON standardikehityksessä. Kaikki käyttävät samaa kuitua ja liittimiä,{10}}vain OLT- ja ONT-laitteet muuttuvat.

OFS Optics huomauttaa, että vaikka monitila käsittelee useimmat yritysetäisyydet riittävästi, yhden tilan kaistanleveyden edut korostuvat tiedonsiirtonopeuksien kasvaessa. He tunnustavat suuntauksen kohti yksimuotoista lähetin-vastaanottimen palkkioiden pienentyessä.

A Täysi optinen kampusrakennettu yhden tilan käsittelijöihin Wi-Fi 7 backhaul (moni-gigabitti per AP), 8K-videovalvonta, IoT-tiheydet, joita emme voi ennustaa-koskematta kaapelointiin. Se on sen arvo, että infrastruktuuri on kunnossa ensimmäistä kertaa.

Mitä lisätä tarjouspyyntöön

Kun hankit liittimiä aPOL-kaapelointiopas-yhteensopiva käyttöönotto, määritä nämä vähimmäisvaatimukset:

Liitäntähäviö: pienempi tai yhtä suuri kuin 0,25 dB tyypillinen, pienempi tai yhtä suuri kuin 0,35 dB max

Paluuhäviö (APC): Suurin tai yhtä suuri kuin 65 dB

Holkki: Zirkoniumoksidikeramiikka

Parittelujaksot: suurempi tai yhtä suuri kuin 500 ja pienempi tai yhtä suuri kuin 0,2 dB muutos

Dokumentaatio: Yksittäiset testitulokset tai erätodistukset

Tehtävässä{0}}kriittisissä sovelluksissa toimittajat, jotka valmistavat-omaa tuotantoa (eivät useista tehtaista hankkivat kauppayhtiöt), tarjoavat tasaisemman laadun.Evolux Fibertarjoaa tehdas{0}}suorat tuotteet ja testausasiakirjat, joita yrityksen POL-projektit vaativat.

Budjetoinnin arvoiset varaosuudet: 5-10 % valmiiksi päätetyille kokoonpanoille, 15-20 % kentällä asennettaville liittimille (päätevirheiden vuoksi), 10-15 % välijohdoille ensimmäisen vuoden MAC:ien käsittelyyn.

Pikaopas

Siirto kohtiTäysi optinen kampusarkkitehtuuri kiihtyy yritysten löytäessä toiminnallisia ja energiansäästöjä. Olitpa sitten ottamassa POL käyttöön uudessa rakennuksessa tai päivittämässä perinteistä infrastruktuuria, asennuksen aikana tekemäsi liitinpäätökset määrittävät luotettavuuden seuraavan vuosikymmenen tai kahden ajan. Ota ne oikein ensimmäisellä kerralla.

Viitteet:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passiiviset optiset lähiverkot

2. OFS Optics (ofsoptics.com) - Yksimuoto vs. monimuotokuituvalinta

3. Huawei Enterprise (e.huawei.com) - FTTO-ratkaisun dokumentaatio

4. FS.com-yhteisö - Palautustappiokeskustelut PON-sovelluksissa
