Panssaroitu MPO/MTP-paikkajohto kietoo teräs-putken tai kevlar-vahvistetun vaipan monikuitukokoonpanon ympärille kestämään puristuskuormat, jyrsijöille altistumisen ja korkean-tärinän ympäristön. Tavallinen MPO-runkokaapeli käyttää kevyempää kaksinkertaista{5}}vaipparakennetta, joka on optimoitu puhtaita, ilmasto{6}}ohjattuja palvelinkeskuksia varten. Niiden välillä valinta riippuu siitä, missä kaapeli sijaitsee, kuinka paljon fyysistä väkivaltaa se kohtaa ja pystyykö linkkibudjettisi ottamaan vastaan hieman suuremman liitoshäviön panssaroidun rakenteen paksummasta rakenteesta.
Miksi tällä vertailulla on merkitystä juuri nyt
Palvelinkeskusten arkkitehdit soittivat yksinkertaisia puheluita: runkokaapelit runkoajoihin, välijohdot lyhyisiin hyppyihin kaapin sisällä. Tämä ero on edelleen voimassa, mutta fyysinen ympäristö kuituinfrastruktuurin ympärillä on muuttunut. Edge-asennukset työntävät MPO-kokoonpanot tehtaan kerroksiin, kaivosten valvontahuoneisiin ja ulkotiloihin 5G-suojiin, joissa tavallinen runkokaapeli epäonnistuu kuukausissa. Samaan aikaan hyperscale-operaattorit, jotka pakkaavat tuhansia 400 G ja 800 G linkkejä yhteen saliin, tarvitsevat joka kymmenes dB, jonka he voivat säästää -, mikä tarkoittaa, että on kiinnitettävä erityistä huomiota siihen, lisääkö panssaroitu takki tarpeetonta vaimennusta suojattuun reittiin.
Todellinen tekninen kysymys ei ole, mikä kaapeli on "parempi". Se on se, mikä kaapeli vastaa tietyn linkkisegmentin mekaanisia ja optisia vaatimuksia.
Mihin kukin kaapelityyppi kuuluu
Ennen teknisten tietojen vertailua kannattaa miettiä käyttöönottoskenaarioita. Kaapelin ympäristön - ei sen ominaisuusluettelon - pitäisi vaikuttaa jokaiseen valintapäätökseen. Jokainen alla oleva skenaario merkitsee myös mekaaniset ja optiset tekijät, jotka sinun tulee punnita, joten arviointilogiikka on rakennettu kontekstiin sen sijaan, että se istuisi erillisessä tarkistuslistassa.
Ilmastointiohjatun -palvelinkeskuksen kaapin sisällä tavalliset MPO-runkokaapelit ovat oikea valinta. Ympäristö on puhdas, lämpötila-vakaa ja fyysisesti suojattu. Kaapelit kohtaavat tässä vain kohtalaista vetokuormitusta asennuksen aikana, satunnaista sivuttaista painetta viereisistä kaapeleista ja LVI-värinää. Kaksikerroksinen vaippa - sisäaramidilanka sekä LSZH- tai täys{7}}ulkovaippa - hoitaa kaiken tämän mukavasti ja täyttää IEC 60794 ja TIA-568 mekaaniset vaatimukset. Panssaroitujen kaapelien käyttäminen tässä asetuksessa lisää kustannuksia, painoa ja halkaisijaa ilman merkittävää luotettavuuden parannusta. Runkokaapelit, joissa on 24 tai 48 kuitua, yhdistävät tehokkaasti selkänojan-ja -lehtien kytkinkerroksiin QSFP28- tai QSFP-DD-optiikalla, ja niiden pienempi, 3,0 mm:n ulkohalkaisija pitää reitityksen tiheiden kaapelien hallintahyllyjen läpi helposti.
Rivien väliset rungot korotetun lattian alla vaativat enemmän ajattelua. Nykyaikainen laitteisto, jossa on suljettu kaapelihyllyt, voi luottaa tavallisiin johtoihin. Mutta vanhemmat rakennukset, joissa on avoimia polkuja korotettujen lattialaattojen alla, kertovat toisenlaisen tarinan - jalankulku, liikkuvat kärryt ja satunnainen jyrsijätoiminta aiheuttavat kaikki murskaantumis- ja hankausvaaraa, jota kaksinkertaista-vaipparakennetta ei koskaan suunniteltu kestämään. Jos sinulla on dokumentoituja tuholaistapauksia tai polkusi on jaettu raskaan kaluston kanssa, se yksin oikeuttaa panssaroidut MPO-kokoonpanot runko-osissa. Päätöskohta tässä on suoraviivainen: tarkasta reitti, arvioi realistiset mekaaniset uhat ja anna fyysisten todisteiden ohjata sinua.
Teollisuus- ja reunaympäristöt jättävät vähän tilaa keskustelulle. Tehdaslattiat altistavat kaapelit jatkuvalle koneiden aiheuttamalle tärinälle. Kaivostoiminnan valvomot aiheuttavat hiukkaspitoisuutta ja äärimmäisiä lämpötiloja. Ulkona toimivat 5G-kaapit kestävät pakkasen-sulamisen ja UV-altistuksen. Armeijan kenttäkäytössä kaikki edellä mainitut yhdistyvät vaikutusriskiin. Näissä asetuksissa tavallisen runkokaapelin nimelliskäyttöalue −20 astetta +60 asteeseen ja sen noin 100-200 N puristuskestävyys ovat yksinkertaisesti riittämättömiä. Panssaroidut MPO-korjausjohdot, joiden mitoitusarvo on −40 asteesta +75 asteeseen ja jotka kestävät yli 1 000 N sivuttaista puristusvoimaa, eivät ole tässä premium-päivitys -, ne ovat perusvaatimus. Jos linkkisi kulkee tilan läpi, josta puuttuu perinteiset tietokeskuksen suojaukset, panssarivaihtoehto poistaa vikatilan, jota mikään huolellinen kaapelinhallinta ei pysty täysin poistamaan.

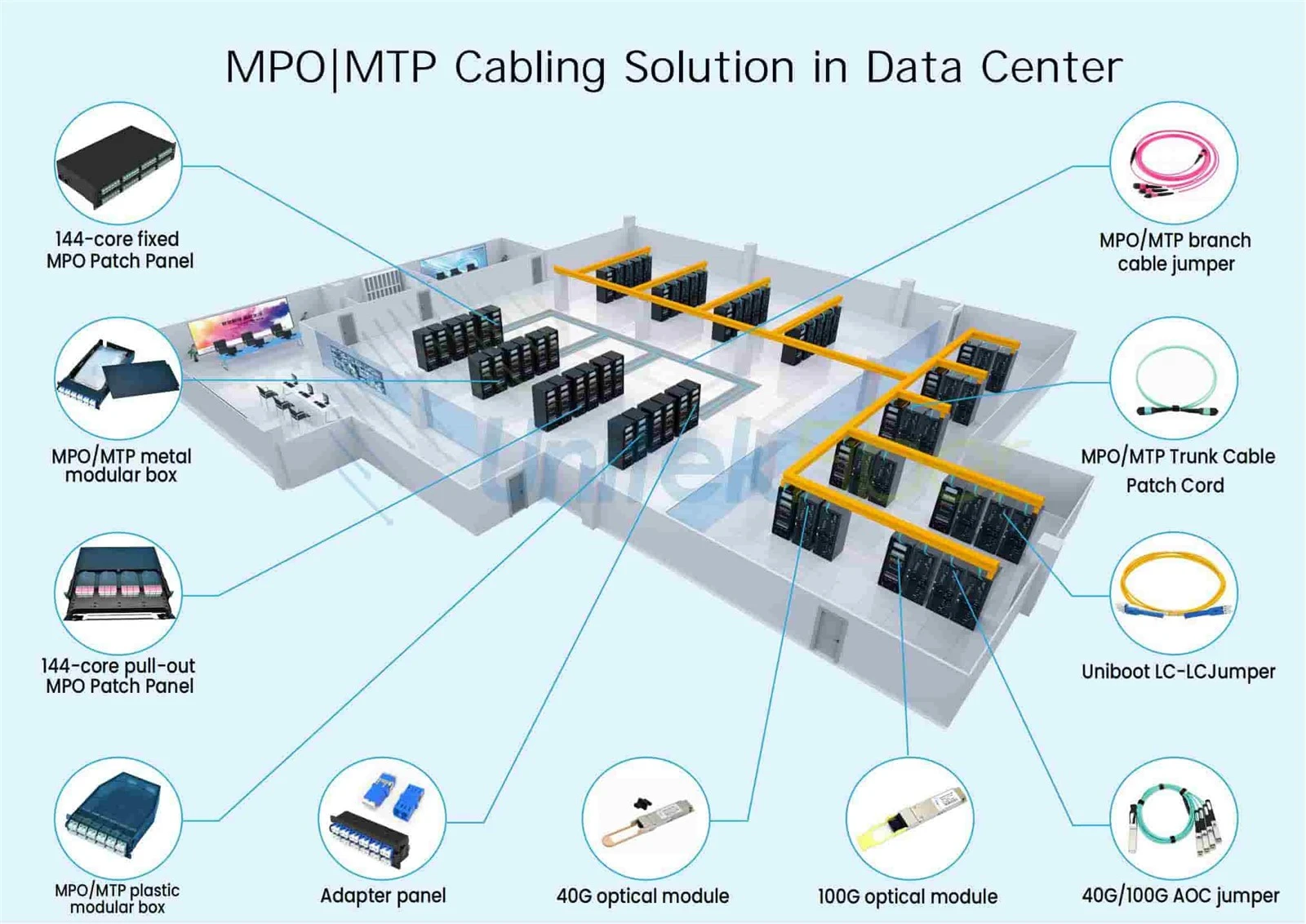

Lyhyet risti{0}}liitospaikat kaapin sisällä - tyypillisesti alle kahden metrin päässä kasettien, sovitinpaneelien ja lähetin-vastaanottimien välillä - suosivat standardiaMTP/MPO-monimuotoiset patch-johdot. Ympäristö on täysin suljettu, kaapelia tuskin käsitellään ensimmäisen asennuksen jälkeen, ja joustavuus on tärkeämpää kuin puristuskestävyys. Panssaroitu jäykkyys voi itse asiassa toimia sinua vastaan tiukoissa koteloissa, joissa taivutussäde on korkea.

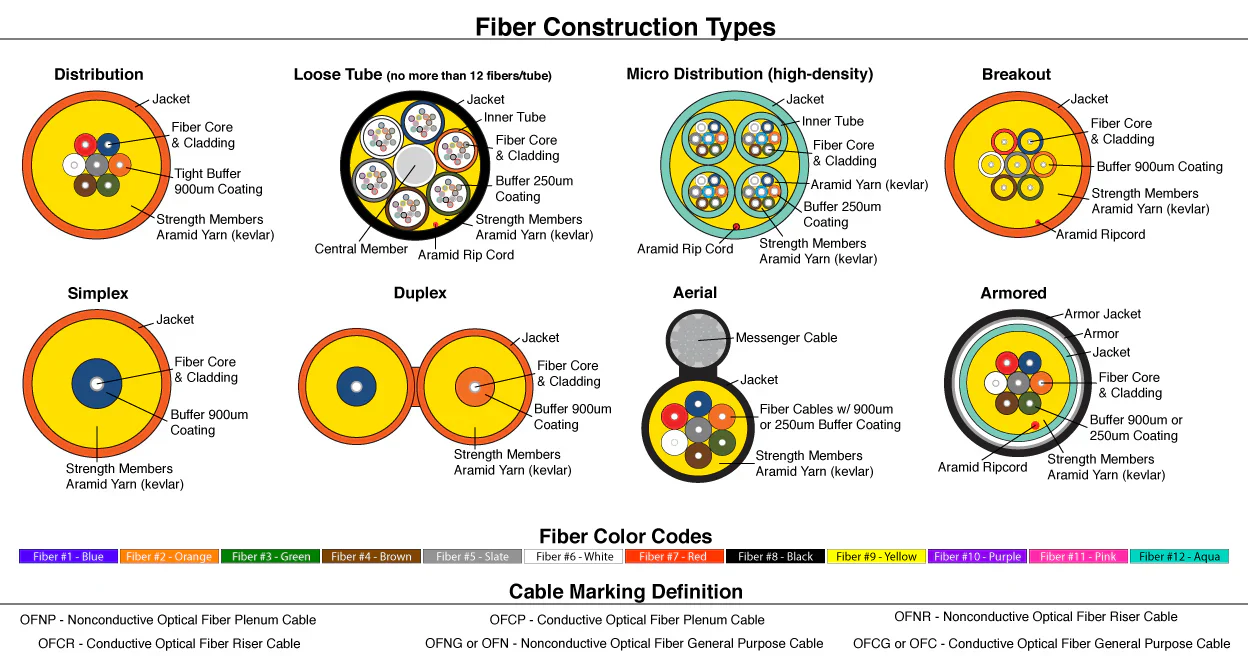

Mitä jokaisen kaapelin sisällä oikeastaan on
Tavallinen MPO-runkokaapeli niputtaa tyypillisesti 12–144 kuitua kaksikerroksisen -vaippansa sisään. TheMTP/MPO OM3 kuituliitosjohtovakiomuodossa ulkohalkaisija on noin 3,0 mm. Molemmat päät on tehtaalla-päätetty tarkoilla-kiillotetuilla MT-holkeilla - 8, 12 tai 24 kuitua liitintä kohti -, ja jokaisen kokoonpanon mukana toimitetaan omat testiraportit, jotka osoittavat liitoshäviön kanavaa kohti. Rakenne on tarkoituksella minimaalinen: tarpeeksi suojaa kontrolloidulle sisäkäytävälle, joka pitää painon alhaisena ja helpottaa käsittelyä tiheissä kaapelihyllyissä.
Panssaroidut MPO/MTP-liitosnarut tuovat aallotetun teräsputken tai yhteenlukitun alumiinipanssarin kuitukimpun ja ulkovaipan väliin. Joissakin malleissa aramidilankaa kerrostetaan teräksisen lujuusosan päälle, mikä nostaa puristuskestävyyden noin kymmenkertaiseksi standardirakenteisiin verrattuna. Tämä kasvattaa ulkohalkaisijan 4,0–5,0 mm:iin ja lisää painoa. Nykyaikaiset panssaroidut mallit ovat kuitenkin yllättävän joustavia. Hyvin-suunniteltu panssaroitu MPO-johto voi saavuttaa noin 50 mm:n taivutussäteen, mikä on toimiva useimmissa strukturoiduissa kaapelointiympäristöissä. Keskeinen valmistuserontekijä on se, onko puskurikerros panssarin ja kuitunauhan välissä - ilman sitä, jäykkä panssari voi painautua kuituja vasten taivutuskohdissa ja aiheuttaa mikro-taivutushäviön, joka ei näy suorassa{11}}kaapelin sisäänvientihäviötestissä.
Maksaako panssari signaalin?
Panssaroitu vaippa itsessään ei suoraan lisää liitäntähäviötä liitinrajapinnassa. Liitäntähäviö riippuu holkin geometriasta, kuitujen kohdistuksesta ja pään-pinnan kiillotuslaadusta -, ei siitä, mitä kaapelin rungon ympärille on kiedottu. Pieni-häviö panssaroidun kokoonpanon MTP-liitin saavuttaa edelleen 0,15–0,25 dB paria kohden, kun se on oikein valmistettu, identtinen tavallisen rungon saman liittimen kanssa. 400 G SR4:n aallonpituuksilla molemmat kaapelityypit, joissa käytetään vastaavia liitinlaatuja, tuottavat toiminnallisesti identtisen häviön - tyypillisesti 0,15–0,35 dB monimuotoisille OM4-kokoonpanoille.
Se, missä panssari voi aiheuttaa rangaistuksen, on mikro{0}}taivutus. Jos teräsputki on valmistettu huonosti tai kaapeli on reititetty tiukemmilla mutkilla kuin määritetty vähimmäisarvo, panssari puristuu kuitunauhaa vasten ja mikro-taivutuksen vaimennus hiipii sisään. Tämä on valmistuksen laatu- ja asennuskurikysymys, ei panssaroidun rakenteen luontainen ominaisuus. Kun arvioit panssaroituja MPO-johtoja, pyydä aina taivutus-vaimennustestitietoja -, ei vain staattista lisäystä-häviötodistusta. Kaikki toimittajat, jotka tarjoavat vain suoria-kaapelin menetysnumeroita, saattavat piilottaa mikro{10}}taivutusongelman. Saadaksesi syvemmän ymmärryksen siitä, kuinka kuitulaadut vaikuttavat hävikkibudjetteihin,OM1 - OM5 monimuotokuitujen vertailutarjoaa hyödyllisen kontekstin modaalisen kaistanleveyden ja vaimennusominaisuuksien suhteen eri kuituluokissa.
Tämä tarkoittaa myös sitä, että kaikissa linkkisegmenteissä, joissa optinen häviöbudjettisi on tiukka -, kuten pitkä 400 G SR4:n ulottuvuus, joka on lähellä 100 - metrin OM4-rajaa -, sinun tulee ottaa huomioon panssaroidun kaapelin taivutusvaimennusriski, jos reitityspolulla on tiukkoja käännöksiä. Jos polku on suora ja tilava, panssari ei maksa sinulle optisesti mitään. Jos rata pakottaa kaapelin useiden tiukkojen kulmien läpi, tavallisen kaapelin luontainen joustavuus voi käytännössä johtaa pienempään linkkihäviöön.
Mekaaninen suojaus yksityiskohtaisesti
Vakiomuotoiset MPO-runkokaapelit käsittelevät rakenteellisissa kaapelointiympäristöissä esiintyviä rasituksia: kohtalainen vetokuormitus asennuksen aikana, sivuttaispaine kaapelinipuista jaetuista hyllyistä ja alhainen{0}}tasoinen tärinä rakennusjärjestelmistä. Kaksinkertainen-vaipparakenne, joka on vahvistettu aramidilangalla, täyttää IEC 60794:n ja TIA-568:n mekaaniset vaatimukset sisätilojen kaapeloinnissa. Nämä eivät ole särkyviä kaapeleita -, ne on yksinkertaisesti suunniteltu olosuhteisiin, joita ne todella kohtaavat hyvin hoidetussa laitoksessa.
Panssaroidut kokoonpanot käsittelevät erilaista uhkaprofiilia. Teräs- tai alumiinikerros kestää puristusvoimia, jotka muuttavat pysyvästi vakiovaipan muotoa. Pyörivät tuolit korotetulla-lattialla, raskaat kärryt varastossa, jyrsijöiden hampaat tiloissa, joissa tuholaistorjunta on epätäydellinen - nämä eivät ole teoreettisia riskejä; ne ovat dokumentoituja vikatiloja, joita kuidun huoltotiimit kohtaavat säännöllisesti. Jotkut panssaroidut MPO-mallit kestävät yli 1 000 N sivuttaista puristusvoimaa, mikä on 5-10 kertaa tavallisiin rakenteisiin verrattuna. Laajennettu lämpötila-alue (−40 asteesta +75 asteeseen verrattuna −20 asteesta +60 asteeseen tyypillisissä sisätiloissa) erottaa nämä kaksi entisestään kaikissa ilmastosäädeltyjen tilojen ulkopuolella.
Arvioidessasi, tarvitseeko tietty segmentti panssaria, laske fyysiset riskitekijät kaapelin todellisen reitin varrella: altistuminen puristukselle tai törmäykselle, dokumentoitu jyrsijän tai tuholaisten toiminta, lämpötilan tai kosteuden poikkeamat sisätilojen normien ulkopuolella ja reititysvoimat taipuvatko yli 50 mm. Kaksi tai useampi näistä tekijöistä yhdessä polun segmentissä antaa vahvan syyn panssaroituun rakenteeseen. Jos polku on täysin suljettu, ilmasto-hallittu ja ilman mekaanisia vaaroja, tavallinen runkokaapeli tarjoaa saman optisen suorituskyvyn pienemmällä massalla ja kustannuksilla.
Napaisuus ja yhteensopivuus
Sekä panssaroidut että tavalliset MPO-kokoonpanot noudattavat samoja TIA-568-napaisuusmenetelmiä - Tyyppi A (suora-läpi), tyyppi B (käänteinen) ja tyyppi C (parivaihto). Panssarikerros ei vaikuta nastojen kohdistukseen, sukupuolikonfiguraatioon tai liittimen yhteentoimivuuteen. Naaraspuolinen panssaroitu MPO-12-johto yhdistyy urospuolisen MPO-12-sovitinpaneelin kanssa ilman yhteensopivuusongelmia, ja voit vapaasti sekoittaa panssaroituja ja vakiosegmenttejä samassa linkissä, kunhan kuitumäärä, napaisuus ja liitinluokka vastaavat.
Yksi käytännön huomioimisen arvoinen seikka: koska panssaroidut kaapelit ovat jäykempiä, suunnittele liittimen suunta huolellisesti tiukoissa koteloissa. Näppäin-ylös-avain-parittelu tiheästi asutussa paikassaMPO/MTP kuituoptinen sovitinpaneelisaattaa vaatia lisätilaa, kun kaapelin panssari estää tiukat mutkat, joita tavalliset johdot käsittelevät helposti. Tämä ei ole yhteensopivuusongelma - se on kaapelinhallinnan suunnitteluyksityiskohta, joka voi säästää huomattavaa turhautumista asennuksen aikana, jos se käsitellään telineen korkeuspiirustuksessa ennen kaapelien saapumista paikan päälle.
Breakout-sovelluksissa, joissa MPO-runko syötetään yksittäisiin duplex-liitäntöihin,MTP/MPO SC- tai LC-johtosarjakaapelittarjoavat siirtymän, ja sama panssaroitu-vs-vakioarviointi koskee purkautumissegmenttiä sen fyysisen ympäristön perusteella.
Usein kysytyt kysymykset
K: Voinko sekoittaa panssaroituja MPO-liitosjohtoja tavallisten MPO-runkokaapeleiden kanssa samassa linkissä?
V: Kyllä. Panssaroiduissa ja vakio-MPO-kokoonpanoissa käytetään identtisiä MTP/MPO-liittimiä, jotka ovat IEC 61754-7 ja TIA-604-5 mukaisia. Naaraspuolinen panssaroitu johto yhdistyy urospuolisen tavallisen tavaratilan kanssa minkä tahansa yhteensopivan sovitinpaneelin kautta. Panssari vaikuttaa vain kaapelin runkoon, ei optiseen rajapintaan. Varmista, että molemmilla kokoonpanoilla on sama kuitumäärä, napaisuustyyppi ja liitinluokka (normaali tai pienihäviöinen), jotta vältytään epäyhtenäisiltä liitäntähäviöiltä.
K: Vaikuttaako panssaroitu takki puhdistus- ja tarkastusmenettelyihin?
V: Ei. Liittimen pää-pinta on identtinen panssaroitujen ja vakiokokoonpanojen välillä. Käytä samaa MTP-erityistä kela-tyyppistä tai kasetinpuhdistinta, tarkista 200x+ kuitutähtäimellä ennen jokaista yhdistämistä ja pidä pölysuojukset paikoillaan, kun liittimet eivät ole käytössä. Panssari ei vaikuta holkkien saastumiseen tai puhdistukseen.
K: Mitä kuituja on saatavilla panssaroiduissa MPO/MTP-kaapeleissa?
V: Panssaroituja MPO-kaapeleita on yleisesti saatavilla 8-kuitu-, 12-kuitu- ja 24-kuitukokoonpanoissa, jotka vastaavat 40G, 100G, 200G ja 400G rinnakkaisoptiikassa käytettyjä vakiomääriä. Jotkut valmistajat tarjoavat 48-kuituisia ja korkeampia panssaroituja runkoja runkoverkkosovelluksiin, vaikka saatavuus vaihtelee. 12- ja 24-kuituiset versiot kattavat suurimman osan datakeskusten ja teollisuuden käyttötapauksista.
K: Sopiiko panssaroitu MPO-johto kokoustiloihin?
V: Se riippuu takin arvosta. Panssarikerros itsessään ei määritä paloluokitusta -, ulkovaipan materiaali määrää. Panssaroidut MPO-johdot ovat saatavilla OFNP- (täydennys), OFNR- (riser) ja LSZH-vaippavaihtoehdoilla. Varmista aina, että kaapelin paloluokitus vastaa rakennusmääräysten vaatimuksia, ennen kuin asennat -ilmankäsittelytiloihin.
K: Miten kiinnityshäviö verrataan panssaroitujen ja standardien MPO-kaapeleiden välillä 400 G SR4:n aallonpituuksilla?
V: Kun molemmissa kaapeleissa käytetään vastaavia MTP-liitinlaatuja (esim. pieni-häviö tai eliitti), liitosvaimennus pariliitosparia kohti on toiminnallisesti identtinen -, tyypillisesti 0,15–0,35 dB monimuotoisille OM4-kokoonpanoille. Panssari ei heikennä liitin{8}}tason optista suorituskykyä. Ainoa skenaario, jossa panssari voi aiheuttaa lisähäviöitä, on, jos kaapeli reititetään sen vähimmäistaivutussäteen alapuolelle, mikä aiheuttaa mikro{10}}taivutuksen vaimennusta kuidussa. Valmistajan määrittämän taivutussäteen noudattaminen poistaa tämän riskin.
