Fast Connector vs Fusion Splicing: Kumpi on järkevä FTTH:lle?

FTTH-asennuksissa valinta kuituoptisen nopean liittimen ja fuusioliitoksen välillä riippuu siitä, mihin kohtaan verkkoa päätät, kuinka monta pudotusta miehistösi tulee aktivoida päivässä ja istuuko liitos sisätiloissa vai paistaako antenniliitos seuraavan viidentoista vuoden ajan. Nopeat liittimet tuovat teknikon sisään ja ulos tilaajatiloista alle minuutissa per irtisanominen. Fuusioliitos tuottaa pysyvän lasin -lasiin-sidoksen, jota mikään muu kuin kaivuri ei häiritse. Useimmat kuljettajat päätyvät käyttämään molempia -, mutta puhtaan ja kannattavan käyttöönoton erottaa vuosien ajan kuorma-autojen rullaamisesta.

Mikä on nopea liitin FTTH:ssa?

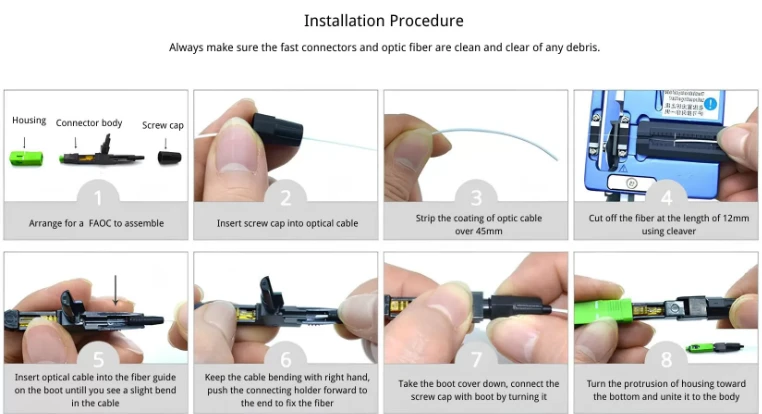

Pikaliitin -, jota kutsutaan myös kenttä-asennettavaksi liittimeksi tai mekaaniseksi jatkoliittimeksi - on esi-kiillotettu päätelaite, jossa on lyhyt kuitulanka ja keraaminen holkki, jotka on jo asennettu kotelon sisään. Teknikko kuorii ja katkaisee tulevan pudotuskaapelin, liu'uttaa paljaan kuidun V-uran kohdistusmekanismiin ja lukitsee sen tehdasosaa vasten. Indeksi-vastaava geeli siltaa kuitujen kahden pään välisen mikroskooppisen ilmaraon pitäen Fresnel-heijastuksen ja lisäyshäviön rajoissa.

Koko prosessi kestää noin 30-60 sekuntia, kun teknikko on laskenut rytmin. Ei sähköä, ei liittimiä, ei kutisteuunia. Akuituoptinen pikaliitin SCUPC-kiillotusaineella mitataan tyypillisesti noin 0,2 dB:n lisäyshäviö ja yli 50 dB:n paluuhäviö. APC-versio ajaa paluuhäviön yli 60 dB - ja tämä ero on tärkeämpi kuin useimmat tekniset tiedot antavat ymmärtää, koska PON-arkkitehtuurit ovat herkkiä takaisin{5}}heijastukselle OLT-vastaanottimessa. Kokemuksemme mukaan liittimien toimittamisesta GPON- ja XGS{7}}PON-projekteihin asentajat tavoittavat oletuksena tilaajapäässä SC/APC:tä. UPC näkyy enimmäkseen piste{9}}pisteeseen{10}}Ethernet-pisaroissa tai vanhoissa asennuksissa, joissa olemassa oleva infrastruktuuri on rakennettu UPC-sovittimien ympärille.

Miehistöille, jotka käsittelevät suuren-volyymin viimeisen-mailin aktivointia - kerrostaloja, kampusrakennuksia, maaseudun FTTH:ta, jossa rekkarulla itse maksaa enemmän kuin liitin - pikaliittimet siirtävät pullonkaulan laitteista puhtaaseen työtehoon.

Kuinka fuusioliitos toimii ja miksi se edelleen omistaa selkärangan

Fuusioliitos yhdistää pysyvästi kaksi paljaana kuidun päätä sulattamalla ne yhteen sähkökaaressa. Tarkkuusleikkuri tuottaa tasaisen päätypinnan, ja liittimen kohdistusmoottorit tuovat kaksi sydäntä sub-mikronin kohdalle ennen valokaaren syttymistä. Tuloksena on jatkuva lasipolku, jonka väliintulohäviö on tavallisesti alle 0,05 dB ja paluuhäviö yli 60 dB.

Tämä suorituskykytaso ei ole lähellä sitä, mitä mikään mekaaninen menetelmä voi jatkuvasti tuottaa. Runkolinjoissa, syöttökaapeleissa ja backhaul-segmenteissä, joissa joka kymmenes desibeli sekoittuu kymmenien liitospisteiden yli, fuusioliitos on ainoa vakava vaihtoehto. Itse liitos on fyysisesti sitkeä -, kun se on suojattu lämpökutistuvalla holkilla tiivistetyn sulkimen sisällä, fuusioliitos käsittelee kosteutta, lämpökiertoa ja tärinää ilman heikkenemistä.

Yleiskustannukset ovat kuitenkin todellisia. Ydin-kohdistusfuusioliitin, erittäin-tarkkuusleikkuri ja valmistelusarja maksavat yhdessä muutamasta tuhannesta reilusti yli kymmeneen tuhanteen dollariin. Jokainen liitos kestää kahdesta neljään minuuttia, mukaan lukien valmistelu ja suojaus, ja jatkossa tarvitaan ladattu akku tai verkkovirta. Tarvitset myös puhtaan, vakaan pinnan työskennelläksesi -:lla, jota ei aina ole saatavilla tangossa tai ahtaassa käsireiässä.

Optinen suorituskyky: missä aukolla on merkitystä ja missä ei

Useimmat vertailuartikkelit asettavat lisäyshäviön numerot vierekkäin ja pysähtyvät siihen. Todellisuus on kerrostavampi.

Fuusioliitos osuu jatkuvasti alle 0,05 dB liitosta kohti; hyvin-huolletut laitteet laskevat usein 0,02 dB:iin yksimoodissa. Nopeat liittimet ovat 0,2–0,3 dB normaaleissa kenttäolosuhteissa. Yhdellä tilaajamäärällä yhdellä tai kahdella päätepisteellä tämä ero - noin 0,15–0,25 dB - ei lähes koskaan uhkaa linkkibudjetin noudattamista. GPON Class B+ mahdollistaa jopa 28 dB:n kokonaispolkuhäviön OLT:n ja ONT:n välillä. Asuinkäyttöön tarkoitettu pudotuskaapeli muodostaa yleensä pienen osan budjetista, joten liittimen osuus on selvästi marginaalin sisällä.

Paluuhäviö on silloin, kun liittimen tyypin valinnalla on enemmän merkitystä kuin lopetusmenetelmällä.SC APC pikaliittimetsaavuttaa yli 60 dB:n tuottohäviö, mikä riittää GPON:lle ja XGS-PON:lle. UPC-muunnelmat sopivat noin 50 dB - dataan- vain Ethernetille, mutta mahdollinen ongelma, jos samassa kuidussa on analoginen CATV-peitto (RF over Glass). Tämä on yksi yleisimmistä havaitsemistamme hankintavirheistä: asentaja nappaa UPC-liittimiin, koska ne ovat halvempia per laatikko, ja sitten osuu return-loss-virheisiin hyväksymistestauksen aikana videota välittävässä verkossa. Jos verkkosi käyttää minkä tahansa muotoista PON:ta, oletuksena on APC ja vältä takaisinsoittoa.

Suurempi suorituskyvyn ero tulee näkyviin ajan myötä, ei ensimmäisenä päivänä. Fuusioliitos on lasi, joka on sulatettu lasiin - ei geeliä, ei puristinta, ei liikkuvia osia. Nopea liitin riippuu indeksin-vastaavasta geelistä, joka voi hitaasti hajota vuosien lämpösyklin aikana, ja V-uramekanismista, joka voi siirtyä toistuvan tärinän vaikutuksesta. Tilaajan kodissa tai suljetussa kuitupääterasiassa tämä huononeminen on vähäistä. Paljaassa ilmassa tai lämmittämättömässä katukaappissa fuusioliitoksen luotettavuus on mitattavissa viidestä--kymmeneen- vuoden huoltoikkunassa.

Hinta: Neljä kerrosta, ei yksi numero

Kun verrataan pikaliittimen yksikköhintaa fuusioliitoksen kulutuskustannuksiin, suurin osa kuvasta puuttuu. Todellinen vertailu kulkee neljän kerroksen läpi: pääomalaitteet, kulutusmateriaalit, työaika ja pitkäaikainen{1}huolto.

Nopeat liittimet tarvitsevat lähes nollapääomaa. Kirpputori, strippari, alkoholipyyhkeet ja laatikko liittimiä - koko sarja mahtuu vyöpussiin. Jokainen liitin maksaa yksikköä kohden enemmän kuin lämpökutistuva-jatkosholkki, mutta työaika per päättäminen on huomattavasti pienempi. Suuren-volyymin FTTH-rakennuksissa, joissa teknikko aktivoi 15–25 tippaa päivässä, työvoiman säästöt ylittävät korkeammat kulutuskustannukset. Olemme nähneet projektipäälliköiden lyhentäneen aktivointiaikatauluja 30–40 prosenttia yksinkertaisesti vaihtamalla tilaajan pudotuspäätteen fuusioliitoksesta pikaliittimeen -, ei siksi, että liitin olisi absoluuttisesti parempi, vaan koska se poistaa liittimen asennuksen, alustan hallinnan ja virtariippuvuuden viimeiseltä maililta.

Fuusioliitos kääntää talouden päinvastaiseksi. Laitteiston alkukustannukset ovat huomattavat, mutta -jatkosten kulutuskulut ovat mitättömät. Operaattoreille, jotka liittävät satoja kuituja keskustoimistossa, jakelukeskittimessä tai liitossuljetuksissa, liitoskohtainen hinta putoaa selvästi nopean-liittimen alueen alapuolelle. Jokainen liitos ei vaadi myöskään seurantaa-ei - uudelleen-katkaisua, ei geelin vaihtoa, ei puhdistusta.

Kymmenen{0}}verkon elinkaaren aikana fuusioliitos yleensä voittaa runko- ja jakelusegmenteissä kokonaisomistuskustannuksilla. Nopeat liittimet yleensä voittaa pääsy- ja pudotussegmenteissä. Tiukimpia projekteja ajavat operaattorit käyttävät molempia - ja he ovat tietoisia siitä, mikä menetelmä menee minne tahansa.

Menetelmän sovittaminen verkkosegmenttiin

Tässä yleiset neuvot hajoavat. "Käytä nopeita liittimiä putoamiseen ja fuusiota runkoon" pitää paikkansa ensimmäisenä likiarvona, mutta todelliset päätökset tapahtuvat rajoilla.

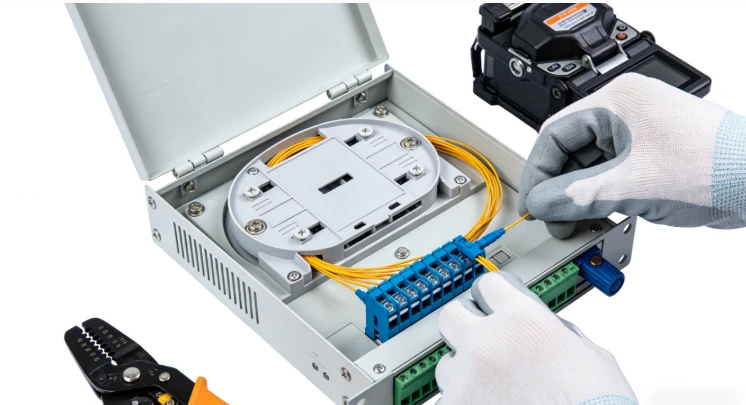

Pikaliittimet ovat selkeä valinta sisätilojen päättämiseen. Teknikko irrottaa pudotuskaapelin, päättelee, kytkee ONT- tai seinäpistorasiaan, vahvistaa valon VFL:llä ja siirtyy seuraavaan yksikköön. Ei liitoskappaletta purettavana, ei liitosalustaa reititettäviksi, ei virtaa. MDU-versioissa, joissa kymmeniä yksiköitä tulee käyttöön yhdellä käynnillä, yksikkökohtainen nopeus yhdistyy vakavaan projektin aikajanan pakkaamiseen. Suosittelemme yleensä nopeita liittimiä mihin tahansa sisätiloihin, säältä suojattuun päätepisteeseen, jossa asentajan taitotaso saattaa vaihdella -, mikä suoraan sanottuna kuvaa useimpia tilaajien-työtä.

Fuusioliitos kuuluu aggregaatiopisteisiin. Jatkoliitokset, joissa syöttökaapelit katkeavat jakeluun, kaapit missäkuituoptiset letityhdistä jakajalähdöt kytkentäpaneeleihin, minkä tahansa ulkoliitoksen odotetaan kestävän ilman huoltoa vuosia. Korkeammat työkustannukset-jatkosta kohden ovat perusteltuja jatkuvalla, säänkestävällä suorituskyvyllä.

Harmaa vyöhyke on jakelu-to-pudotussiirtymä - kohta, jossa kaapeli lähtee katukaapin tai rakennuksen sisäänkäynnin päätteestä ja kulkee tilaajalle. Jos tämä päätepiste on sinetöity asianmukaisen kotelon sisään ja kaapeli on valmiiksi-leikattu sopivaksi, nopea liitin toimii. Jos kyseessä on antennihana, paljas jalusta tai paikka, jossa tunnetaan äärimmäisiä lämpötiloja, fuusioliitos on turvallisempi vaihtoehto. Asiakkaamme Lähi-idässä ja-Saharan eteläpuolisessa Afrikassa ovat raportoineet odotettua nopeammasta--geelin hajoamisesta nopeissa liittimissä, jotka altistuvat jatkuvasti korkeille ympäristön lämpötiloille, - ei katastrofaalista vikaa, mutta riittävää tappiota huoltokäyntien käynnistämiseksi. Näissä ympäristöissä silmukoiden kokonaismäärä pieneneeesi-liitetyt kokoonpanoton usein älykkäämpää kuin keskustelemaan liittimestä ja jatkosta jokaisessa yksittäisessä päätepisteessä.

Hätäpalautus on toinen skenaario, jossa nopeat liittimet ansaitsevat kestonsa. Kun kaapeli katkeaa ja huollon on palattava muutamassa tunnissa, teknikko voi palauttaa yhteyden pikaliittimillä välittömästi ja ajoittaa sitten pysyvän liitoksen seuraavaan huoltoikkunaan. Tämä vaiheittainen lähestymistapa - nopea liitin nyt, fuusioliitos myöhemmin - on vakiokäytäntö palveluntarjoajien keskuudessa, jotka seuraavat korjausaikaa.

Taitotekijä, jota tekniset tiedot eivät näy

Nopea liittimen asennus vaatii peruskuitukäsittelyn - liuska, puhdista, leikkaa pituuteen, lukitse liittimen runkoon. Useimmat teknikot tuottavat hyväksyttäviä tuloksia muutaman tunnin{2}}harjoittelun jälkeen. Yleisin vikatila on huono halkeama tai kontaminaatio kuidun päätypinnassa, jotka molemmat näkyvät välittömästi VFL-tarkistuksessa. Kun pikaliittimen päättäminen epäonnistuu, korjaus on suoraviivainen: vedä kuitu ulos,-katkaise uudelleen,-syötä uudelleen.

Fuusioliitos vaatii enemmän. Teknikon on valmisteltava kuitua tiukemmilla toleransseilla, käytettävä ja huollattava liitintä (mukaan lukien elektrodien vaihto ja kalibrointi), hallittava liitosalustat koteloiden sisällä rikkomatta taivutussädettä ja luettava liittimen häviöarvio löytääkseen huonot liitokset ennen sulkemista. Koulutus kestää päiviä; todellinen pätevyys kasvaa viikkojen kenttätyössä. Markkinoilla, joilla koulutettuja liittimiä on niukasti - ja jotka sisältävät osia Latinalaisesta Amerikasta,-Saharan eteläpuolisesta Afrikasta ja Kaakkois-Aasiasta -, ammattitaitoisen-työvoiman pullonkaula voi rajoittaa käyttöönottoa enemmän kuin laitteiden saatavuus.

Tämä on todellinen tekijä projektin suunnittelussa, ei alaviite. Jos käyttöönottoaikajanasi riippuu 500 tilaajan aktivoinnista kuukaudessa ja sinulla on vain kaksi koulutettua liitostyöntekijää, jokaisen irtisanomisen ajaminen fuusion kautta on aikatauluongelma. Tilaajien päässä olevien nopeiden liittimien avulla voit ottaa käyttöön suuremman, vähemmän erikoistuneen miehistön viimeiselle mailille, samalla kun liittäjäsi keskittyvät työhön, joka todella vaatii heidän taitojaan - sulkimet, kaapit ja rungon liitokset.

Kestävyys: Sisämukavuus vs. ulkokäyttöön kohdistuva rangaistus

Suljetun sulkimen sisällä suojattu fuusioliitos on olennaisesti immuuni ympäristön heikkenemiselle. Lasisidos ei syöpy, ime kosteutta tai ajaudu optisesti. Suurten puhelinyhtiöiden kenttätiedot raportoivat johdonmukaisesti, että fuusioliitosten epäonnistumisaste on alle 0,1 % kymmenen vuoden aikana.

Pikaliittimet kestävät hyvin sisätiloissa ja suojatuissa ulkokoteloissa. Tilaajatiloissa, suljetussa pistorasiassa tai kunnolla tiivistetyssä liitäntärasiassa liittimeen kohdistuu minimaalista rasitusta ja se kestää verkon täyden käyttöiän. Riski ilmenee näkyvissä ulkona olevissa asennoissa - antennisulkimet, lämmittämättömät jalustat, nauha-asennetut hanakotelot -, joissa indeksi-vastaavat geelipinnat jäätyvät-sulamiskierroksilla ja V-urapuristin voi nähdä tuulen{8}} aiheuttamaa tärinää. Parannetut geelikoostumukset ja hermeettisesti suljetut kotelot ovat kaventaneet tätä eroa viime vuosina, mutta yleinen sääntö pätee edelleen: jos päätepiste on ulkona eikä luotettavasti tiivistetty, yhdistä se.

Fast Connector vs. Fusion Splicing: Teknisten tietojen vertailu

Operaattoreille, jotka rakentavat tai laajentavat FTTH-infrastruktuuria, päätös ei ole se, mikä menetelmä valitaan -, vaan se, mihin verkkoon kukin menetelmä kuuluu. Tämän rajan saaminen oikeaan pitää optisen suorituskyvyn vakaana, asennuskustannukset kurissa ja ylläpitopäänsärkyjä minimoituina. Olitpa hankinnassakuituoptiset liittimetlaajamittaista{0}}käyttöönottoa tai valintaa vartenletit liitosalustan päätteisiinJakelukaapissa kunkin kerroksen oikea komponentti erottaa hyväksymistestin läpäisevän verkon verkosta, joka pysyy luotettavana vuonna 10.
