PC, UPC ja APC viittaavat kolmeen kiillotustyyliin, joita käytetään kuituoptisen liittimen sisällä olevan holkin päätypinnassa. Kiillotus määrittää, kuinka paljon valoa heijastuu takaisin kohti lähdettä kussakin yhteydessä - parametri nimeltä paluuhäviö. Tässä artikkelissa kerrotaan, miten nämä kolme tyyppiä eroavat toisistaan, miten ne tunnistetaan kentällä ja mikä määritetään tietylle sovellukselle.
Kolme puolalaista tyyppiä, yksi evoluutio
Kaikki kolme liittimen kiillotustyyppiä ratkaisevat saman perusongelman: kun kaksi kuidun päätypintaa kohtaavat liittimen sisällä, niiden välinen ilmarako saa valon heijastumaan taaksepäin. Heijastunut energia -, jota kutsutaan takaisinheijastukseksi tai optiseksi paluuhäviöksi (ORL) - kulkee kohti laserlähdettä ja voi heikentää signaalin laatua, lisätä bittivirhesuhteita tai horjuttaa analogisia järjestelmiä. PC:n, UPC:n ja APC:n välinen ero on se, kuinka aggressiivisesti kukin malli hyökkää kyseiseen ilmaväliin.
Alkuperäinen litteä{0}}kiillotettu liitin 1970-luvulta jätti riittävän leveän raon pomppimaan noin 4 % valosta takaisin järjestelmään (-14 dB:n paluuhäviö). Se oli lähtökohta. Kutakin seuraava kolme kiillotustyyppiä kiristi kosketinta eri tavalla:
PC (fyysinen kontakti)korvasi tasaisen pinnan hieman kuperalla kupulla 1980-luvulla. Kaarevuus keskitti paineen kuidun ytimeen pakottaen kaksi lasipintaa suoraan kosketukseen. Paluuhäviö parani noin -40 dB:iin. PC tuli oletusasetukseksivarhaiset SC-, FC- ja ST-liitintyypit, mutta kupolin suuri säde jätti silti leveän kosketuspinnan, joka sieti puutteita. Löydät edelleen PC-vahvistuksen vanhoista telekommunikaatiolaitteista - se toimii, mutta se on heikoin suorituskyky kolmesta ja sitä käytetään harvoin uusiin rakennelmiin.
UPC (Ultra Physical Contact)ei ole uusi malli, vaan parempi kiillotusprosessi samassa kupussa. Pidennetty kiillotusjakso tuottaa hienomman pinnan ja tiukemman kaarevuussäteen, mikä puristaa kuituytimet yhteen tarkemmin. Tuottohäviö saavuttaa -50 dB tai parempi - kymmenen- parannus PC:hen verrattuna. Tämä on työhevonen. SinirunkoinenLC UPC:n yksi{0}}muotoiset patch-johdotovat käytännössä jokaisessa tuotantokeskuksessa, yritystelineessä ja metron DWDM-hyllyssä. Jos kukaan ei ole toisin määrittänyt, liittimesi ovat todennäköisesti UPC. Yksi varoitus: toistuvat yhdistämisjaksot voivat naarmuttaa kupua ja heikentää palautushäviötä ajan myötä, joten tarkastus ja puhdistus ennen jokaista yhteyttä ei ole valinnaista - se pitää UPC:n suorituskyvyn nimellisarvoilla.
APC (kulmallinen fyysinen kontakti)ottaa pohjimmiltaan toisenlaisen lähestymistavan. Pystysuoran kupolin sijaan holkin päätypinta on kiillotettu 8- asteen kulmassa. Heijastunut valo ei enää kulje takaisin ytimessä - se poistuu kuituverhoilusta ja haihtuu. Ei peiliefektiä. Paluuhäviö saavuttaa -60 dB tai enemmän, mikä on 0,0001 % heijastunut teho. APC ansaitsee syvemmän tarkastelun, koska se käyttäytyy tarpeeksi eri tavalla kuin PC ja UPC taatakseen omat sääntönsä - käsitellään seuraavassa osiossa.
| Puolalainen tyyppi | Päätypinnan geometria | Tyypillinen palautustappio | Heijastunut voima | Lisäyksen menetys | Status |
|---|---|---|---|---|---|
| Tasainen (perintö) | Tasainen | -14 dB | ~4% | ~0,3 dB | Vanhentunut |
| PC | Kupera kupu, suuri säde | -40 dB | ~0.01% | ~0,3 dB | Vanha, harvinainen uusissa asennuksissa |
| UPC | Kupera kupu, tiukka säde | -50 dB | ~0.001% | ~0,2 dB | Alan standardi digitaalisille linkeille |
| APC | 8 asteen kulmassa oleva pinta | -60 dB+ | ~0.0001% | ~0,2 dB | Vaaditaan PON:lle, RF:lle, analogiselle |
Desibelit ovat logaritmisia, joten tämän taulukon aukot ovat paljon leveämpiä kuin miltä ne näyttävät. Hyppy -40 dB:stä (PC) -60 dB:iin (APC) ei ole "50 % parempi" – se on 100-kertainen heijastustehon vähennys.
Miksi APC on tärkeämpi kuin numerot antavat ymmärtää
-60 dB:n spesifikaatio on vaikuttava paperilla, mutta APC:n todellinen etu näkyy tietyssä käyttöönottoskenaariossa, jota UPC käsittelee huonosti: yhdistämättömät portit.

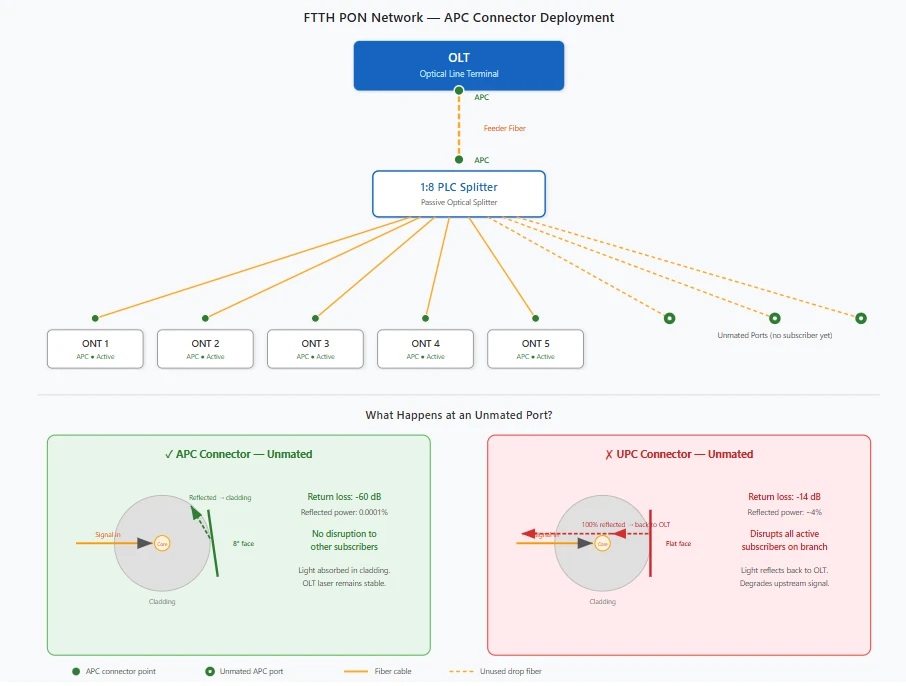

FTTH-verkoissa, joissa käytetäänPLC optiset jakajat, tilaajaportit jäävät usein pimeiksi ensimmäisen käyttöönoton aikana - koteja ei ole vielä yhdistetty. Jokainen tämän jakajan yhdistämätön UPC-liitin toimii peilinä ja heijastaa kaiken tulevan valon suoraan takaisin kohti optista linjaa. Kerro tämä kahdeksassa tai kuudentoista avoimessa portissa, ja kumulatiivinen takaheijastus voi häiritä aktiivisia tilaajia, jotka jakavat saman jakajahaaran. APC:ssä liittämättömät portit eivät ole-ongelma. Kulmaholkki ohjaa valon verhoukseen riippumatta siitä, onko toinen kuitu mukana vai ei. Tästä syystä GPON-, XGS-PON- ja 50G-PON-standardit edellyttävät APC:tä kaikkialla optisessa jakeluverkossa.
PON:n lisäksi APC on standardi CATV- ja RF-videopeittoille, hajautetuille antennijärjestelmille, kaksisuuntaiselle WDM:lle, suuri{0}}tehovahvisteisille optisille ketjuille ja PAM4- tai 16QAM-modulaatiota käyttäville koherenteille optiikoille - kaikille järjestelmille, joissa heijastuneen energian-joutuminen laseronteloon aiheuttaa minulle haitallista.
Yksi tärkeä rajoitus: APC-kiillotus on vain yksi{0}}tila. Multimode-järjestelmät (OM3, OM4, OM5) ovat paljon vähemmän herkkiä takaheijastukselle ja standardoituvat UPC:lle tai PC:lle. Jos projektisi käyttää monimuotokuitua, APC ei ole käytettävissä.
Kuinka tunnistaa PC-, UPC- ja APC-liittimet kentällä
Liittimen kiillotusvirheiden tunnistaminen johtaa yhteensopimattomiin liitäntöihin, epäonnistuneisiin linkkeihin ja vaurioituneisiin holkkeihin. Näin voit erottaa ne toisistaan neljällä menetelmällä, nopeimmasta luotettavimpaan.
1. Liittimen rungon väri
Nopein tarkistus. Alan värisopimus on:
| Puolalainen tyyppi | Single{0}}Mode Color | Monimuotoinen väri |
|---|---|---|
| PC | Sininen (vanhempi varuste) tai beige | Beige (OM1/OM2) |
| UPC | Sininen | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Vihreä | Ei käytössä (vain yksi{0}}tila) |
Vihreä tarkoittaa APC:tä - aina. Sininen tarkoittaa UPC:tä yksittäistilassa- tai PC:tä vanhemmissa laitteissa. Multimode-liittimet noudattavat kuituluokan väriä (aqua, magenta, beige). Vastaavuusvalokuituadapteritai laipiossa on sama väri, joten vihreä sovitin hyväksyy vain vihreät liittimet.
2. Painetut merkinnät
Useimmat tehtaalla{0}}päätetyt patch-johdot jakuituoptiset letittulosta kiillotustyyppi suoraan liittimen runkoon tai kaapelin vaippaan liittimen lähelle. Etsi tekstiä, kuten "LC/UPC", "SC/APC" tai "FC/PC". Jos etiketissä lukee vain "LC" tai "SC" ilman kiillotusmerkintää, UPC - -valmistajat pitävät UPC:tä oletusarvona ja joskus jättävät etiketin pois.
3. Holkin päätypinta kuituputken alla
Tämä on lopullinen tunnistusmenetelmä. 200x tai 400x kuituputken alla UPC- tai PC-holkissa on pyöreä, keskitetty kuituydin, jonka heijastuskuvio on keskellä ytimessä - pinta on kohtisuorassa katsojaan nähden. APC-holkki näyttää näkyvästi erilaiselta: heijastuskuvio on siirtynyt, koska 8-asteen kulma siirtää valon paluuta pois keskustasta. Pienellä harjoittelulla ero on heti selvä. Jos tarkastat liittimet säännöllisesti, alat tunnistaa APC:n päätypinnat yhdellä silmäyksellä.
4. Fyysinen tunne parittelun aikana
Avainkoteloiduissa APC-liittimissä (kuten SC/APC) on avaimen leveys, joka eroaa SC/UPC-liitännöistä, mikä tekee niiden liittämisestä väärään sovittimeen fyysisesti vaikeampaa. LC-liittimissä ei ole tätä mekaanista avainta, joten LC/APC voidaan pakottaa LC/UPC-sovittimeen -, minkä vuoksi värien ja tarrojen tarkistaminen on tärkeää ennen kuin työnnät mitään.
Mitä tapahtuu, kun yhdistät APC:n ja UPC:n
Tämä ansaitsee oman huomionsa, koska seuraukset eivät ole teoreettisia. Kun vihreä APC-liitin menee siniseen UPC-sovittimeen - tai päinvastoin -, kulmassa oleva päätypinta kohtaa tasaisen kupolin. Kaksi pintaa koskettavat vain ohuella kosketusviipaleella, mikä luo massiivisen ilmaraon suurimman osan kuituytimen yli. Liitäntähäviö piikit reilusti yli 1 dB. Tuottotappio romahtaa. Ja off{8}}akselin paine hioo molempiin holkkipintoihin ja tekee naarmuja, joita ei voida puhdistaa pois.
Vaurioituneita holkkeja ei yleensä voida -kiillottaa uudelleen - liitin tai letku on leikattava irti ja vaihdettava. Yksi yhteensopimaton pari myöhäisen-yön huoltoikkunan aikana voi kaskadoitua usean-tunnin seisokkiin. Ennaltaehkäisy on yksinkertaista: tarkista väri, lue tarra, älä koskaan pakota yhteyttä, joka tuntuu väärältä.
Oikean liittimen kiillotusaineen valitseminen sovelluksellesi
PC-liittimet ovat poistuneet yleisestä käytöstä. Jos laitoksesi käyttää niitä edelleen vanhoilla tietoliikennelaitteilla, vaihdakuituoptiset liittimetovat saatavilla, mutta vaihtaminen UPC:hen seuraavan huoltoikkunan aikana on halpa päivitys.
UPC kattaa laajimman valikoiman sovelluksia. Enterprise LAN, datakeskusten yhteenliitännät, metro Ethernet, DWDM-siirto - mikä tahansa digitaalinen, jossa paluuhäviöbudjetti sallii -50 dB. Osat ovat halpoja, ekosysteemi on kypsä ja suorituskyky on todistettu.
APC on oikea kutsu, kun takaisinheijastus parantaa järjestelmän suorituskykyä: passiiviset FTTx-optiset verkot, CATV/RF-peitto, DAS, WDM, koherentti optiikka ja mikä tahansa arkkitehtuuri, joka kulkee optisten jakajien läpi, joissa on mahdollisesti yhdistämättömät portit. Hintapreemio on noin 10–30 prosenttia vastaaviin UPC-osiin verrattuna. FTTH-kenttäasennuksissaSC APC pikaliittimetalenna hintaa -per-pudotus lisää poistamalla epoksi ja kiillottamalla - teknikko voi päätellä pudotuskaapelin alle minuutissa.
Minkä tahansa kiillotusaineen valitsetkin, älä koskaan sekoita APC:tä UPC:hen yhtymäkohdassa. Jos verkko siirtyy kiillotustyyppien välillä, kanavanvaihdon on tapahduttava mediamuuntimessa, jakajassa tai ONU - -laitteessa, ei sovittimen kautta.
Puhdistus ja huolto
Kysy keneltä tahansa kuituteknikolta, mikä tappaa liittimen suorituskyvyn, ja vastaus on lika. Hiukkasholkin päätypinnassa voi nostaa sisäänvientihäviötä yli 1 dB ja hylyn paluuhäviö. Tarkasta jokainen päätypinta 200x tai 400x kuitutähtäimellä ennen yhdistämistä. Kuivaa kasettipesuaine ensin. Jos kontaminaatio säilyy, kastele-ja sitten-kuivaa IPA:lla. Ohita paineilma - se työntää hiukkaset holkin kärkeen sen sijaan, että ne puhdistaisivat niitä.
UPC-liittimet hajoavat nopeammin toistuvissa liitossykleissä kuin APC, joten jos UPC-linkissä näkyy hiipivä häviö rutiinitestauksen aikana, syynä voi olla kulunut holkki. APC-holkit kestävät paremmin uudelleenkytkentäjaksoja, mutta ne vaativat silti saman puhtaan-ennen-parittelun. APC{4}}pohjaisten PON-linkkien osalta lisää palautushäviön mittaus hyväksyntäluetteloosi - tehomittari ei yksin saa kiinni liittimestä, jonka kiillotusteho on huono.
Minne Connector Polish Technology on menossa
50G-PON ja koherentti optiikka metro- ja liityntäverkoissa tiukentavat-heijastustoleransseja entisestään. APC on yhä useammin oletusarvo kaikille nopeille-yksi{5}}modelinkeille, joissa käytetään edistynyttä modulaatiota. Automaattinen kiillotus ja interferometrinen tarkastus ovat sulkeneet APC:n ja UPC:n välisen lisäyshäviön välin - jäljellä on paluuhäviön etu, ja se on fysiikkaa: 8 asteen kulma on rakenteen reuna, jota mikään tasainen kiillotus ei voi jäljitellä.
Bottom line: UPC digitaaliseen, APC kaikkeen heijastukseen-. Yhdistä kiillotustyypit päästä päähän, pidä holkit puhtaina ja liittimet hoitavat loput.
Usein kysytyt kysymykset
K: Voinko käyttää UPC-liitäntäjohtoa laitteissa, joissa on merkintä "APC" - tai toisin päin?
V: Ei. Vaikka liitin sopii mekaanisesti, kulmassa oleva---litteä kosketin aiheuttaa suuria menetyksiä ja vaurioittaa molempia holkkeja. Laitteet, joissa on merkintä APC, vaativat APC:n välijohdot - eivät korvaa UPC:tä. Kahden vaurioituneen liittimen ja rekkarullan hinta ylittää huomattavasti hintaeron.
K: Projektini käyttää OM4 Multimode Fiber -kuitua. Pitäisikö minun määrittää APC?
V: Ei. APC on yksimuotoinen kiillotus-. Multimode-järjestelmät ovat luonnostaan vähemmän herkkiä takaheijastukselle, ja teollisuus on standardoinut UPC:n (tai PC:n vanhemmissa varusteissa) kaikille monimuotolaaduille. Määritä UPC OM3-, OM4- ja OM5-sovelluksille.
K: Kuinka monta kertaa UPC-liitin voidaan yhdistää ennen kuin se on vaihdettava?
V: Useimmat valmistajat arvioivat UPC-liittimille 500–1 000 yhdistämisjaksoa oikeissa puhdistusolosuhteissa. Käytännössä määrä riippuu suuresti käsittelykurista. Liitin, joka tarkastetaan ja puhdistetaan ennen jokaista yhdistämistä, voi kestää yli 1 000 jaksoa. Likaantunut pistorasia voi näyttää heikentynyttä paluuhäviötä jo muutaman kymmenen käyttökerran jälkeen. APC-liittimet kestävät yleensä enemmän liitäntäjaksoja, koska kulmassa oleva pinta on vähemmän herkkä litteiden kupujen kärjen kulumiselle.
