Kuituliitosten liittäminen Patch-paneeliin: menettely, hyväksymiskriteerit ja hyväksymisrajat

Suurin osa sovellusten työpöydälle saapuvista asioista ei ole liitosongelma. Kyseessä on osto- tai suunnitteluongelma, joka tuli näkyviin vasta, kun miehistö seisoi liittimen luona kaapeli jo avattuna. Kolme tarkastusta kestää kymmenen minuuttia ja poistaa melkein kaikki.

Kolme vikatilaa muodostavat suurimman osan käsittelemistämme letkuvalituksista ja palautuksista, ja kaikista kolmesta päätetään ennen kuin kukaan avaa kaapelia: paneeli, joka tilattiin suorana-päätekotelona, kun suunnittelussa oletetaan liitosalustat, monimuotoinen letkusarja, joka tilattiin yhden tilan runkoa vasten, koska tilauksessa viitattiin painatukseen, jalan väriin ja 0 korvattiin kaapelilla mm2. hintaperusteita, kunnes lokero ei enää sulkeudu puristamatta. Mikään näistä kolmesta ei ole korjattavissa paremmalla liittimellä.

Varsinkin paneelin valinta on ostopäätös, joka tehdään viikkoja ennen kuin kukaan avaa kaapelin, minkä vuoksiliitos{0}}valmiiden patch-paneelin tai ODF:n valitseminenkuuluu liitossuunnitelmaan. Mode yhteensopivuus on samanlainen päätös:ero yksimuotoisen-ja monimuotoisen pigtail-rakenteen välilläasetetaan tilausvaiheessa, ei lokeroon.

Patsien päättäminen on valmistusargumentti, ei mukavuusargumentti. Holkkipään-pinnan geometria, joka tarkoittaa kaarevuussädettä, kärjen poikkeamaa ja kuidun korkeutta, asetetaan kiillotuslaitteisiin, joissa on useita kymmeniä liittimiä kerrallaan kontrolloidun paineen ja kalvosekvenssin alaisena.

Se mitä voimme sanoa tarkasti, on spesifikaatio ja sen takana oleva prosessi. Jokainen linjamme päätetty kokoonpano läpäisee pään-pintojen tarkastuksen, sisäänvientihäviön mittauksen, palautushäviön mittauksen, jatkuvuuden, napaisuuden ja värisekvenssin vahvistuksen ennen pakkaamista. Yhden -moodin määritysrajat ovat pienempi tai yhtä suuri kuin 0,2 dB lisäyshäviö ja suurempi tai yhtä suuri kuin 50 dB paluuhäviö UPC:lle, pienempi tai yhtä suuri kuin 0,3 dB ja suurempi tai yhtä suuri kuin 60 dB APC:lle. Nämä ovat tuotespesifikaatioihin kirjoitettuja enimmäismääriä, ei väitettyä kentän keskiarvoa. Mitattu jakelu kuuluu tilauksen mukana toimitettavaan erätietueeseen, ja lähetämme pyynnöstä anonymisoidun eräraportin testiaallonpituudella ja instrumenttityypillä, koska tarkastettava jakelu on arvokkaampi kuin blogikappaleessa lainattu luku.

Kiillotettu kenttä{0}}liitin voi saavuttaa nämä luvut. Se ei voi saavuttaa niitä jatkuvasti, liitin liittimen jälkeen katolla heinäkuussa käsinkiillotuskiekolla ja ilman interferometriä. Tämä johdonmukaisuus on koko syy siihen, että tehtaalla-päätetty kuitunauha, joka on liitetty runkoon, päättävät suoraan rungon. Tausta päälläMihin kuituhaarukkaa käytetään FTTH-, ODF- ja palvelinkeskuksissapeittää komponenttipuolen. Tämä artikkeli pysyy menettelyssä.

Kun peruspätevyys on saavutettu, kulutustavarasta tulee toistettava lähde liitostuloksissa. Havaittava signaali ei ole yksittäinen huono liitos. Se on trendi: arvioitu menetys nousee tasaisesti alustan toisen puoliskon läpi tai raportoitu halkeamiskulma heikkenee kolmen peräkkäisen liitoksen yli. Kun näet jommankumman, pysähdy ja tarkista terän asento ja kaaren määrä ennen kuin muutat mitään tekniikassasi.

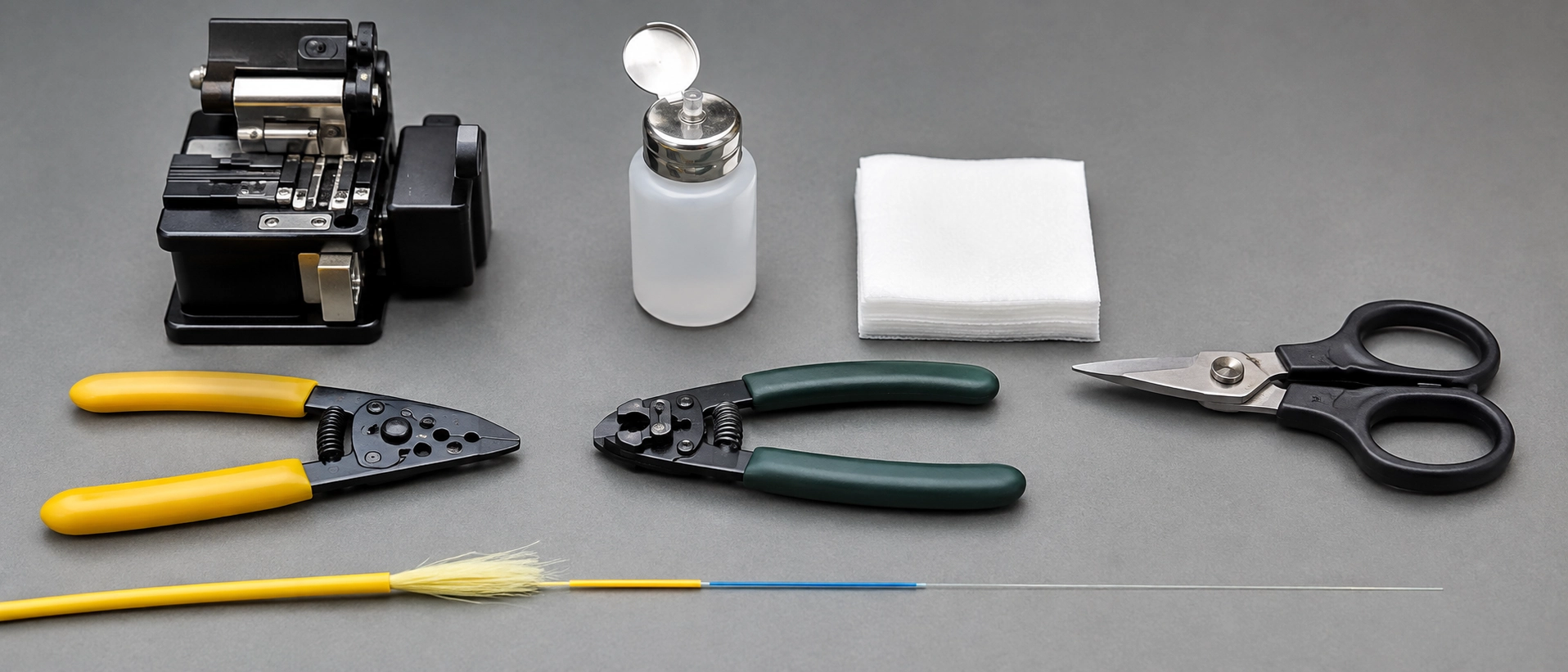

Alla olevassa taulukossa luetellaan, mitä penkki tarvitsee, ja mikä on hyödyllisempää, milloin jokainen esine lakkaa olemasta luotettava, ja auktoriteetti, jolla jokainen hahmo todella lepää.

Yksi yksityiskohta kannattaa mainita selkeästi, koska se maksaa miehistölle tunnin, kun he tekevät sen väärin: lämpökutistuva holkki{0}}menee kuidun päälleennenkuitu menee liittimeen. Jälkeenpäin muistamisesta ei ole toipumista.

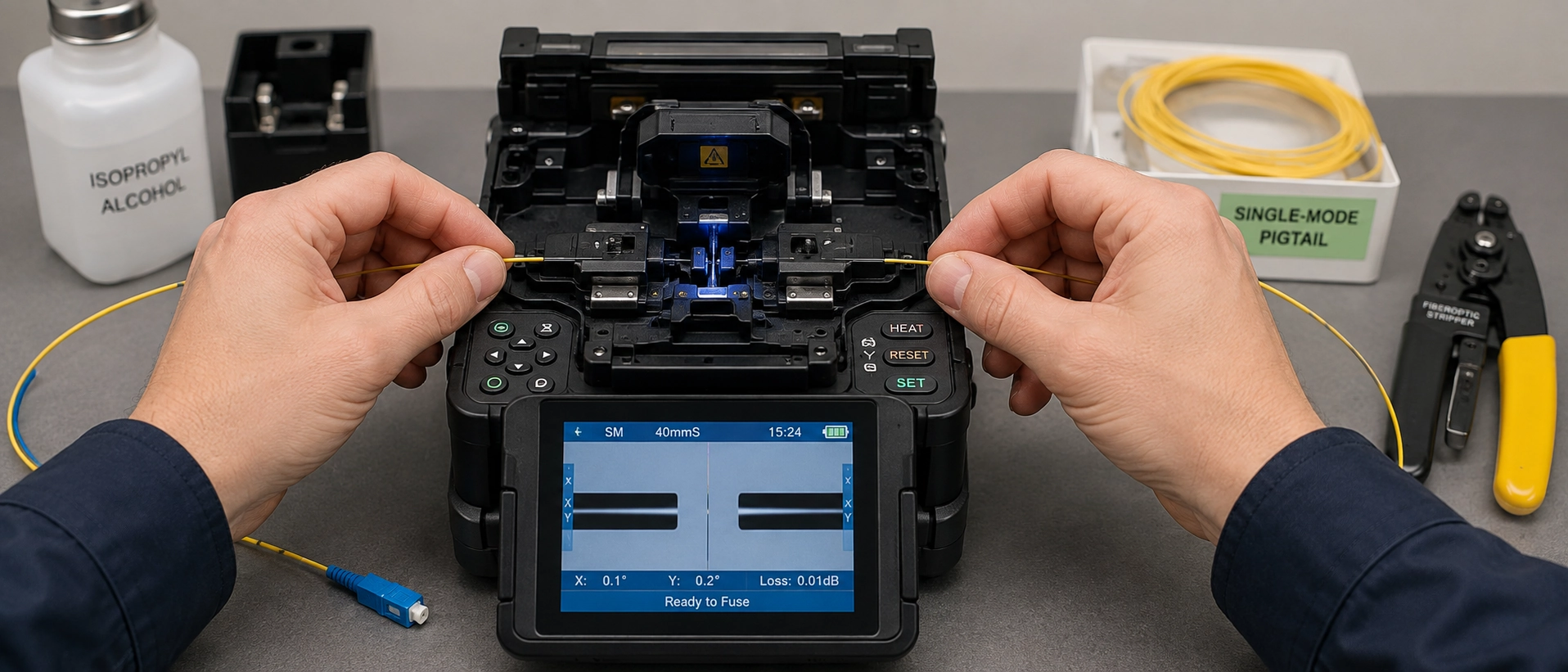

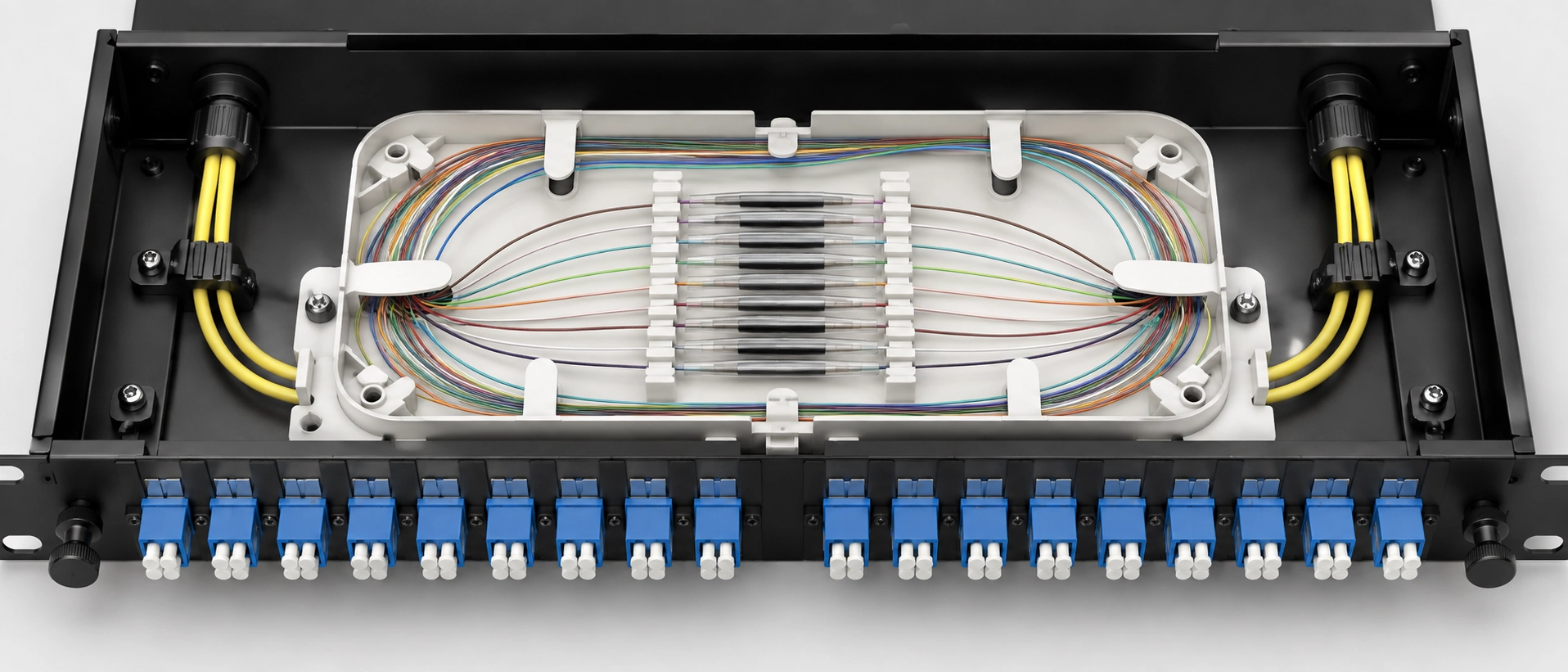

Tätä toimintatapaa käytetään, kun yhdistämme-kuituputket asiakaskokeiden ja näytepätevyyden aikana omassa sovelluslaboratoriossamme 12-kuitua ja 24{10}}kuitua sisältävässä irtoputkirungossa 1U- ja 2U-lokerokoteloiksi, joissa on 40 mm:n ja 60 mm:n suojaholkit. Jokainen vaihe sisältää läpäisykriteerin ja uudelleenkäynnistyksen, koska sekvenssi ilman arviointipisteitä on vain kuvaus. Sama järjestys pätee FTTH-liitäntäkoteloiden yksimuotoiseen sauman liitosmenettelyyn, jossa vain lokeroiden määrä ja kuitumäärä muuttuvat.

Näkyvä viiva, pullistuma tai kupla tarkoittaa uudelleen-leikkaamista, ei uudelleen-lämmitystä.

Kaksi tuomiokohtaa tässä sarjassa ansaitsevat korostaa. Liittimen arvio vaiheessa 8 on kuva-analyysin tuottama arvio, ei mittaus. Se sopii erinomaisesti päätettäessä, tehdäänkö liitos uudelleen paikan päällä, eikä se ole hyväksymistodistus. Ja vaihe 10 on tarkoituksella järjestetty siten, että merkintä edeltää testausta, koska testiraportit, joita ei voida jäljittää porttiin, ovat uudelleen-naamioituja.

Fiber Pigtail -värisekvenssi ja oikean napaisuuden saaminen ensimmäistä kertaa

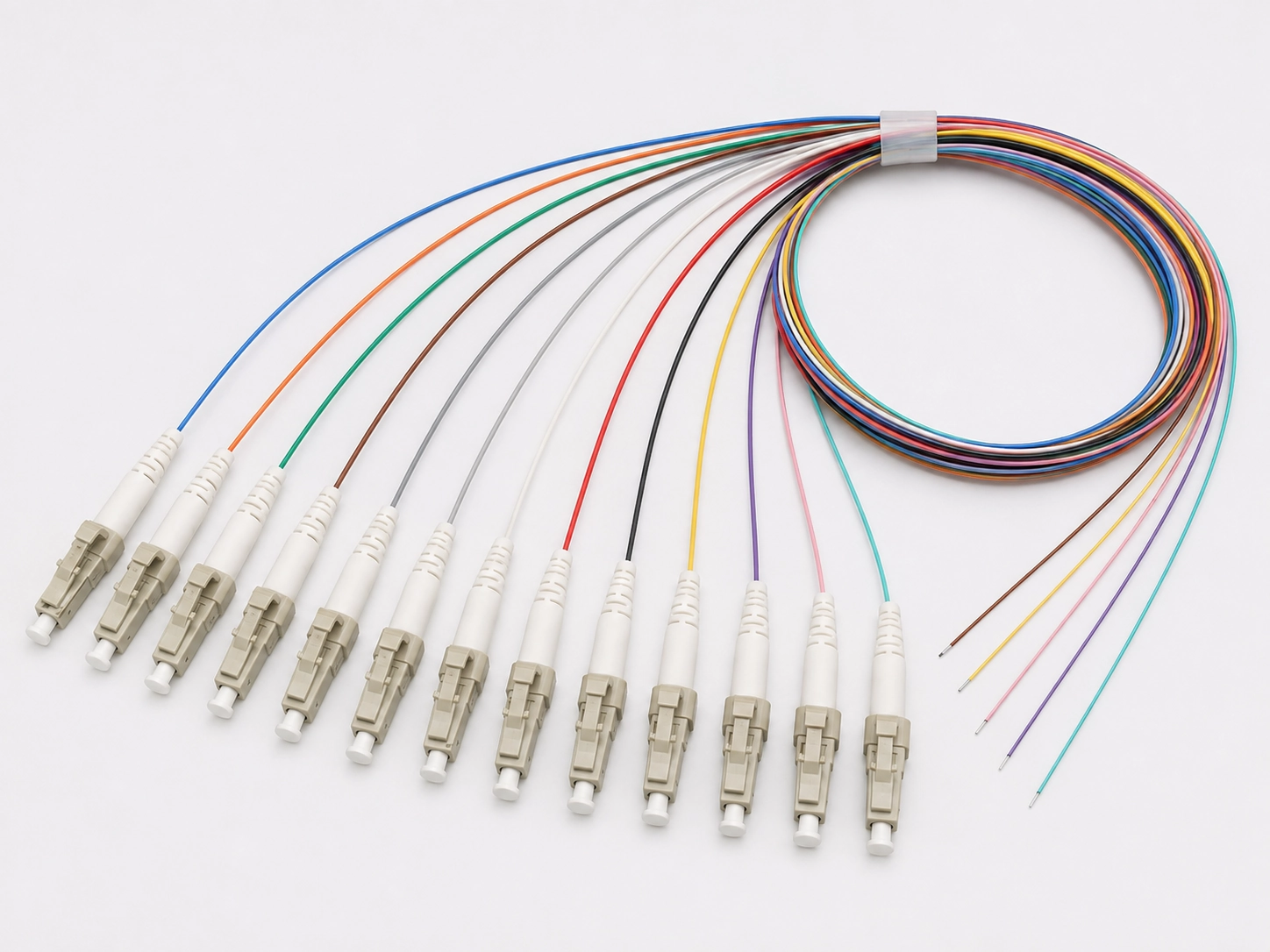

Värintunnistus on halvin{0}}virheiden ehkäisymekanismi toimenpiteessä, ja se toimii vain, kun letkusarja noudattaa samaa käytäntöä kuin runko. ANSI/TIA-598-D:ssä määritetty kahdentoista -sijaintisekvenssi kulkee sinisenä, oranssina, vihreänä, ruskeana, liuskekivenä, valkoisena, punaisena, mustana, keltaisena, violettina, ruusuna, vesivärisenä, ja yli 12 kuidun kaapelit toistavat sekvenssiä puskuriputkea kohti ja lisäävät merkkimerkinnän.



Kaikkien, jotka suunnittelevat 12-kuituisen letkun asentamista patch-paneeliin, tulisi käsitellä värisarjaa määrittelykohteena kentän mukavuuden sijaan. Kaksi varoitusta sovelletaan. IEC- ja TIA-käytännöt eivät ole samaa mieltä kaikissa paikoissa, joten rakennelma, joka sekoittaa yhdestä käytännöstä peräisin olevan kaapelin toisen tavan kanssa, tarvitsee kartoituksen, joka kirjoitetaan muistiin ennen liittämistä sen sijaan, että se havaitaan testauksen aikana. Ja saapuva sopimus on se, jonka ostotilaus on nimetty. Toimitamme12-väriset letitkumpaan tahansa sarjaan, mikä tarkoittaa, että päätös tehdään tarjouspyynnössä, ei tarjottimella.

Käytä 0,1 dB liitosta kohti työkohteena, kun liität kuituhaaroja, ja odota nykyaikaisen ytimen-kohdistusliittimen puhtaaseen yksi{2}}tilalasiin laskeutuvan selvästi sen alle. Sopimuksen hyväksyminen noudattaa kuitenkin projektispesifikaatiota ja sen nimeämää painosta, ei tätä kohtaa. Kynnysarvoja liikkuu kolme, ne tulevat hyvin eri auktoriteettien asiakirjoista, ja hanketiedosto ratkaisee, kumpi soveltuu.

Käytännön sääntö seuraava: projektispesifikaatio ylittää kaikki tämän taulukon yleiset luvut, mukaan lukien meidän. Jos nämä kaksi ovat ristiriidassa, määrittely voittaa ja väite on ohi.

Hyväksymiskiistat elävät 0,3 dB:n ja 0,05 dB:n välillä, ja syy on aritmeettinen. PON-linkillä, jossa on korkea jakosuhde, on vähän marginaalia jäljellä jakajahäviön, liitinparien ja reitin vaimennuksen jälkeen, joten jokainen yhteinen lasku 0,15 dB:iin 0,05 dB:n sijaan kuluttaa budjettia, jonka tuleva solmu tarvitsisi. 90 metrin kaupallisessa LAN-ajossa sama liitos ei ole merkityksellinen.

Vielä yksi aritmeettinen pala, huolellisesti todettu. Pahimmassa-tapauksessa standardin sallituilla maksimiarvoilla lasketussa budjetissa 0,75 dB:ssä yhdistetty liitinpari kuluttaa yli kaksi kertaa enemmän kuin jatkos 0,3 dB:llä, joten liittimen liitäntä, ei fuusioliitos, on suurempi rivikohta. Aidot komponentit toimivat yleensä paljon paremmin kuin kumpikaan katto, minkä vuoksi jokaisen toimittamamme kuitupaidan liitinpää mitataan mieluummin kuin oletetaan.

Sertifioitaessa kuitunauhaliitoksia on olemassa kaksi testaustasoa, eivätkä ne ole keskenään vaihdettavissa. Taso 1 on liitosvaimennussertifikaatti optisella häviötestisarjalla, ja se sertifioi linkin. Taso 2 on OTDR-karakterisointi, ja se on diagnostinen. Jälki, joka näyttää jokaisen alle 0,05 dB:n silmukoinnin, on hyödyllinen todiste, eikä se korvaa tason 1 tuloksia.

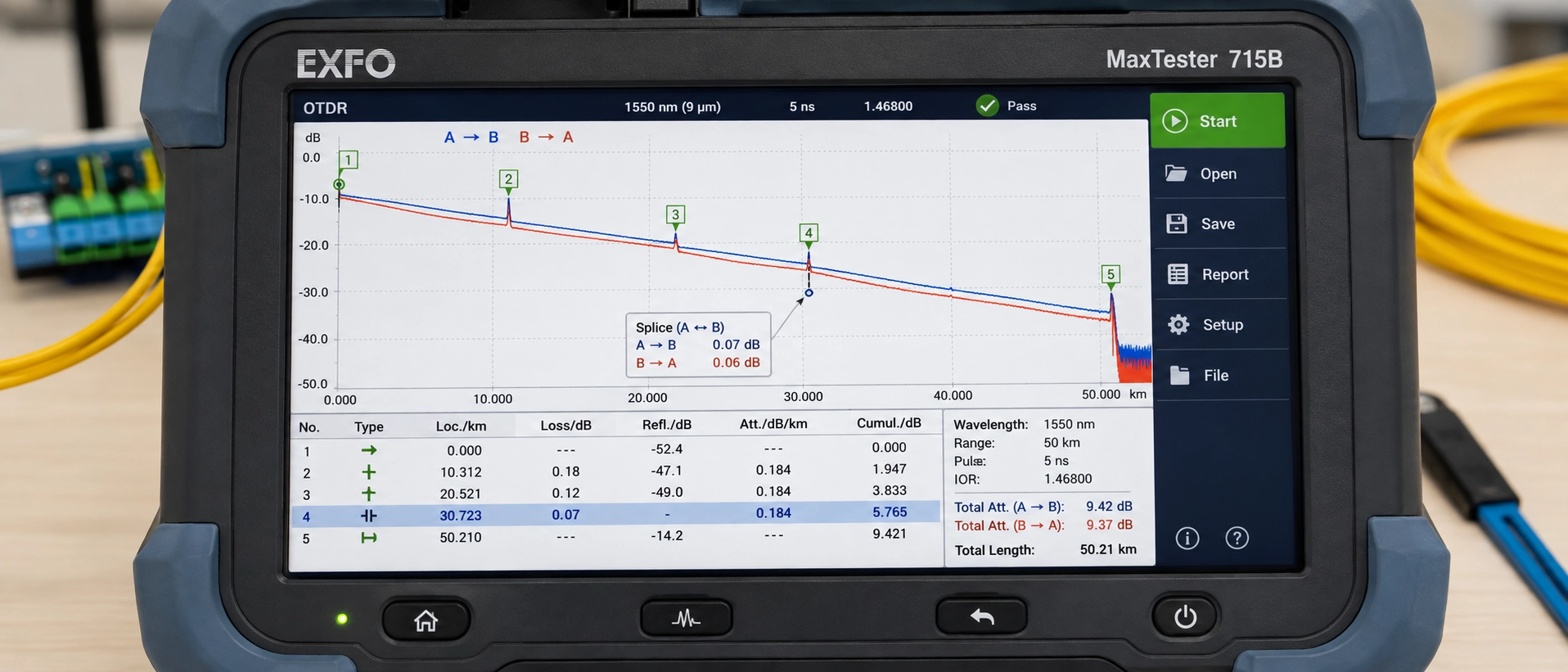

Toinen sääntö saa kiinni enemmän miehistöjä kuin ensimmäinen. OTDR-jatkoshäviö on mitattava molemmista suunnista ja laskettava keskiarvo. Tämä on mittausmenetelmä, jolle menettely perustuu, ja yksisuuntaiset tulokset linkistä, joka sisältää erilaisia ​​kuituja, eivät ole vain epätarkkoja, ne ovat vääriä ennustettavassa suunnassa (Corning). Tämä vie meidät lukemaan, joka saa hyvät teknikot tekemään hyvät nivelet.

OTDR ei mittaa silmukointihäviötä kuituhaarassa. Se mittaa takaisinsirontaa tapahtuman molemmilla puolilla ja päättelee askeleen menetyksen. Kun kahdella kuidulla on erilaiset moodikentän halkaisijat, niiden takaisinsirontakertoimet eroavat, ja tämä ero saastuttaa päätellyn vaiheen.

Mitattuna suuremmalta-MFD-puolelta pienempään suuntaan, laite ilmoittaa näennäisen vahvistuksen, mikä tarkoittaa tehoa, jota ei voi olla olemassa. Toisella tavalla mitattuna se ilmoittaa paisuneen tappion. Kahden suunnan keskiarvon laskeminen poistaa artefaktin ja jättää todellisen hahmon.

Luokka{0}}tason vertailu ei ole riittävä todiste tilan kentän erosta, ja tässä useimmat kenttäselitykset menevät pieleen. ITU-T edellyttää nimellisen monitoimilaitteen ja toleranssin ilmoittamista 1 310 nm:ssä sallitulla alueella, ja sallitut alueet standardin yhden-moodin ja mutka{5}}herkkiä luokille menevät päällekkäin (ITU-T G.652). Päällekkäisyys ei ole teoreettista: Corningin SMF-28 Ultra ilmoittaa 9,2 ± 0,4 μm aallonpituudella 1310 nm samalla kun se on täysin yhteensopiva G.652.D:n kanssa.jaylittää G.657.A1-taivutusvaatimuksen, joten "G.657-kuitu" ei kerro itse mitään tilakentästä, johon liität. Muut mutka{4}}herkät mallit, erityisesti B-luokissa, istuvat matalammalla.

Työsääntö ei siis ole "odottaa vahvistusta aina, kun G.657 kohtaa G.652:n". Se on: lue ilmoitettu nimellinen MFD molemmista tietosivuista, runkokaapelista ja letistä, ja odota suunnan epäsymmetriaa, kun nämä kaksi ilmoitettua arvoa eroavat toisistaan ​​merkittävästi. Luokkien nimet johtavat sinua harhaan, tietolomakkeet eivät. Tästä syystä painamme kuitulaatua, G.652D, G.657A1 tai G.657A2, sidosspesifikaatioon, ja miksi ilmoitetun MFD:n toimittajalta kysyminen on järkevää eikä pedanttista.

Käytä liittimissä -jatkoa kuituliittimien sijaan, kun sidontarajoitteena ovat lokeroiden sijainnit optisen häviön tai yksikköhinnan sijaan. Liittimien liitos-ei tarvitse ulkoista suojaholkkia tai pidikepaikkaa sen säilyttämiseen (Fluke Networks), ja 1U:n kotelossa, jossa on jo valmiiksi kaikki liitokset, se on ratkaisevaa.

Raja kulkee päinvastoin neljällä ehdolla: paneelitilaa on riittävästi, päätekohtaisella hinnalla on merkitystä volyymin kannalta, liittimen käyttöliittymää on ehkä muutettava myöhemmin tehtaan käyttöiän aikana tai haluat liittimen pään olevan tehtaalla{0}}testattu tuote dokumentoiduilla häviöluvuilla eikä kentällä{1}}tuotettuna.

Kolme käyttöönottotilannetta tekevät kuituhaaroituksesta ja liittimen liittämisestä{0}}päätettä paneelibetonissa. FTTH-kaapissa tai liitäntärasiassa letit ovat ensisijainen reitti, kun laatikko toimitetaan kiinteällä alustalla, pidikemäärä kattaa kuitumäärän vähintään yhdellä vara-asennolla, ostamasi hihan pituus todellakin mahtuu kyseiseen pidikkeeseen ja suunnittelu vaatii tehtaalla{2}}päätetyn liittimen satamaan. Muuta mitä tahansa niistä ja-suorita vertailu uudelleen. Palvelinkeskuksen sisäänkäynnissä olevassa kantoaalto-ODF:ssä saapuva laitos liitetään perinteisesti paneeleihin, joissa on tehtaalla{6}}päätetyt vyöt, ja arkkitehtuuri olettaa, että lokerot on olemassa, joten jokainen, joka kysyy, kuinka liimataan kuituhaarukat ODF:ään, työskentelee suunnittelussa, joka on jo vastannut tähän kysymykseen. Pakatussa yritys-IDF:ssä, jossa 1U:n paneeli on määritetty 48 kuidulle, aritmetiikka ei usein sulkeudu, ja todellinen valinta on syvemmän kotelon ja liittimien{10}}jatkomisen välillä. Tämä kauppa-on sama kuin takanaPatch-paneelin vertaaminen ODF:äänsuunnitteluvaiheessa.

Se, sulkeutuuko aritmetiikka sinun tapauksessasi, riippuu kolmesta muuttujasta, joita mikään yleinen artikkeli ei voi tarjota: lokerosi pidikekapasiteetti, käyttämäsi suojaholkin pituus ja reitityspolku pidikkeestä sovittimeen. Lähetä meille paneelimalli, lokeroiden määrä ja kuitumäärä, niin vertaamme löysyys- ja pituusluvut näihin kolmeen ja lähetämme takaisin kyseiselle kotelolle suositellun letkun pituuden ja kuitujärjestyksen sekä mittauslaskentataulukon, jonka käytimme saavuttaessamme.

Kahdeksan erittelyriviä määrittelevät, kuinka kuitupaidat käyttäytyvät penkillä, ja jokainen niistä näkyy myöhemmin joko nopeudena tai työstönä alustalla.

Kaksi asiakirjariviä kuuluu samaan ostotilaukseen: -erä- tai-yksikkökohtaiset testitietueet, jotka kattavat lisäyksen ja palautuksen katoamisen, sekä vaatimustenmukaisuustodistus. Molemmat ovat puolellamme pikemminkin vakiotoimituksia kuin poikkeuksia, mikä tekee hyväksymiskeskustelusta lyhyeksi, kun asiakkaan omia OTDR-tuloksia tarkastellaan.

Jos haluat nähdä, miltä dokumentaatio todella näyttää ennen kuin sitoudut toimittajaan, pyydä meiltä amukautettu kuituoptinen letkuspesifikaatiolomake sekä IL- ja RL-testiraportit vastaavasta erästä. Se on nopeampi tapa arvioida valmistaja kuin mikään tekninen väite, mukaan lukien tämän artikkelin väitteet.
