Valokuitukaapelin asennus sisä- ja ulkokäyttöön

Evolux Fibre Team · Helmikuu 2026 · 10 min luettavaa

Kuituoptiikan asennus on kriittinen vaihe tehokkaiden{0}}verkkojen rakentamisessa. Oikean kaapelin valinta varmistaa tehokkaan tiedonsiirron, pitkäikäisyyden ja kestävyyden eri ympäristöissä. Tämä opas kattaa valokuitukaapelin sisätilojen ja valokaapelien asennuksen ulkokäyttöön sekä käytännön vinkkejä jokaiseen skenaarioon.

Uusi valokuitu? Haluat ehkä tarkistaa meidänvalokuituliittimen perusteetensimmäinen.

Kuituoptisten kaapelien tyypit sovelluksen mukaan

Kuituoptiset kaapelit luokitellaan niiden käyttöympäristön mukaan: sisä- ja ulkotiloihin. Jokainen tyyppi on suunniteltu erityisillä ominaisuuksilla, jotka sopivat erilaisiin olosuhteisiin.

Kuituoptiset kaapelit sisätiloihin

Kuituoptisia sisäkaapeleita käytetään yleisesti rakennuksissa, toimistoissa ja datakeskuksissa. Nämä kaapelit ovat joustavia, kevyitä ja suunniteltu tulenkestävästä-materiaalista turvallisuusmääräysten mukaisesti. Ne kokevat vähemmän ympäristörasitusta kuin ulkokaapelit, mutta niiden on täytettävä tiukat paloturvallisuusstandardit.

Paloluokitus merkitsee enemmän kuin useimmat ihmiset ymmärtävät. Rakennuspalossa väärä kaapelivaippa voi vapauttaa myrkyllisiä höyryjä tai levittää liekkejä ilmankäsittelytilojen läpi. NEC:n (National Electrical Code) artiklan 770 mukaan tässä on mitä sinun on tiedettävä luokituksista:

Väärän luokituksen käyttäminen ei ole vain koodin rikkomista. Olemme nähneet asentajien kuljettavan OFNR-kaapelia liitäntätilojen läpi säästääkseen muutaman sentin jalkaa kohti. Rakennustarkastaja saa sen kiinni, kaikki puretaan ja tehdään uudelleen asianmukaisella kaapelilla. "Säästöt" maksoivat lopulta noin 10x enemmän.

Kuituoptiset kaapelit ulkokäyttöön

Ulkokaapelit kohtaavat täysin erilaiset haasteet-lämpötilavaihtelut -40 astetta +70 asteeseen, kosteuden tunkeutuminen, UV-säteilyn hajoaminen, fyysinen rasitus ja joskus jyrsijät pureskelevat vaipan läpi. Nämä kaapelit on rakennettu tiukemmiksi panssaroiduilla vaipailla ja vettä estävillä materiaaleilla.

Maanalaiset kuitukaapelit

Nämä kaapelit vedetään 1–2 metrin syvyyteen haudattujen putkien läpi. Putki tarjoaa fyysisen suojan, mutta kosteutta pääsee silti sisään ajan myötä,-siksi maanalaiset kaapelit tarvitsevat vesi-sulkugeeliä tai kuivaa-teippiä sisälle. Voiteluaineiden-yhteensopivat vaipat auttavat vähentämään kitkaa pitkien vedot putkijärjestelmän läpi.

Suorat haudatut kaapelit

Toisin kuin maanalaiset kaapelit, suoraan haudatut kaapelit menevät maahan ilman putkia. He tarvitsevat vahvistettua panssaria-aallotettua terästä tai alumiiniteippiä- käsitelläkseen maaperän painetta ja jyrsijävaurioita. Evolux tarjoaapanssaroidut kaapelittehostettu suoja, joka on erityisesti suunniteltu suoriin hautaussovelluksiin.

Antennikaapelit

Antennikaapelit ripustetaan pylväiden väliin tai kiinnitetään rakennuksiin. Ne ovat suojassa maanalaisilta vaaroilta, mutta niiden sijaan ne kohtaavat tuulikuormituksen, jään kerääntymisen ja jatkuvan UV-altistuksen. Itsekantavissa-rakenteissa, joissa on sisäänrakennettu-teräslanka, ovat vakiona-lähetin kantaa kaapelin painon, kun taas optiset kuidut pysyvät suojattuna sisällä.

Sukellusveneen kaapelit

Vedenalaista käyttöä varten joissa, järvissä tai rannikkoalueilla kaapelit tarvitsevat erinomaisen vedenkestävyyden. Useimmat käyttävät useita esteitä: geeli-täytettyjä putkia, vedellä-turpoavia teippejä ja hermeettisesti suljettua rakennetta. Raskas panssari suojaa ankkuriiskuilta.

Asennusta edeltävä{0}}suunnittelu

Tässä on asia, jota useimmat oppaat eivät painota tarpeeksi: suunnittelu estää noin 95 % asennusongelmista. Ei tekniikkaongelmia-suunnitteluongelmia. Joku unohti tarkistaa, onko olemassa oleva putki jo täynnä. Joku ei tajunnut, että tienristeykseen tarvitaan lupa. Joku tilasi kaapelin 20 metriä lyhyeksi.

Ennen kuin tilaat mitään, kävele koko reitti ja dokumentoi:

Kokonaisetäisyys- mittaa, älä arvioi. Lisää 10-15 % löysyyttä ja reititysvaihteluja varten.

Esteet- seinät, katot, olemassa olevat laitokset, tieristeykset

Ympäristöolosuhteet- altistuuko se äärilämpötiloille? Kosteutta? Kemikaalit?

Olemassa oleva infrastruktuuri- voitko käyttää olemassa olevia putkia, kaapelihyllyjä tai polkuja?

Luvat vaaditaan- louhintalupaa, rakennuslupaa, kulkuoikeussopimusta-

Ulkotöihin soita811(Yhdysvalloissa) paikantamaan olemassa olevat maanalaiset laitokset ennen kaivamista. Tämä on lakisääteistä, ja kaasujohtoon tai virtajohtoon osuminen aiheuttaa vakavia ongelmia.

Parhaat käytännöt valokuituasennukseen

Kuitukaapelit tarjoavat suuria etuja-suuri kaistanleveys, pieni häviö ja sietokyky sähkömagneettisia häiriöitä vastaan. Mutta nämä edut näkyvät vain, kun asennus on tehty oikein. Tässä on kohdennettuja neuvoja erilaisiin asennusskenaarioihin.

Kuituoptiikan asennus sisätiloihin

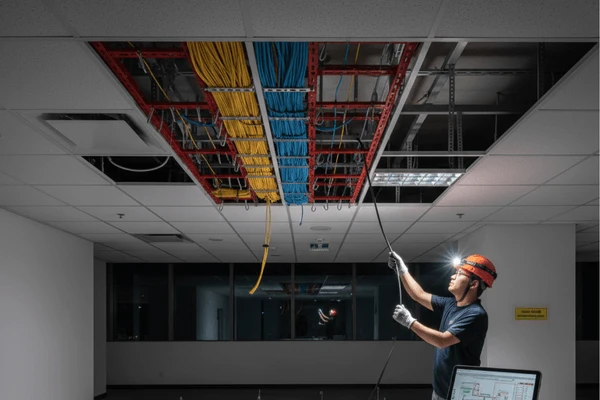

Katto- ja korotuslattiaasennukset

Laskevat katot ja korotetut lattiat ovat luultavasti helpoimpia paikkoja kuitujen käyttämiselle. Kattopaneelit voidaan yleensä työntää ylös ja siirtää sivuun, jolloin pääset reitittämään yllä olevia kaapeleita. Korotetut lattialaatat nousevat ulos samalla tavalla.

Näissä tiloissa olevien kaapelien tulee olla hyvin{0}}tuettu ja järjestetty. Käytä tarjottimia, J-koukkuja tai tarrakiinnikkeitä-, jotka ovat noin 4–5 jalan etäisyydellä suorista juoksuista, ja lisätukea suunnan vaihtuessa.

Yksi asia unohtuu: kiinnitä tuet rakennuksen rakenteeseen, ei kattoristikkoon. Ristikko on suunniteltu vain kestämään laatan painoa. Olemme nähneet kattoosien putoavan, kun liian monta kaapelia on kiinnitetty verkkoon ajan myötä. Se ei tapahdu heti-vaatii kuukausien tai vuosien kertyneen painon-mutta kun se menee, se poistaa kaiken alta.

Muutamia muita huomioitavia asioita kattoasennuksissa:

Älä vedä kaapeleita suoraan kattolaattojen päälle. Ne painuvat ja lopulta putoavat.

Älä kiristä vetoketjuja liian tiukalle. Luo stressipisteitä, jotka aiheuttavat ongelmia myöhemmin. Tarranauhat toimivat paremmin.

Pidä kuitu vähintään 12 tuuman päässä virtakaapeleista. Kuitu on immuuni häiriöille, mutta virtakaapelit tuottavat lämpöä.

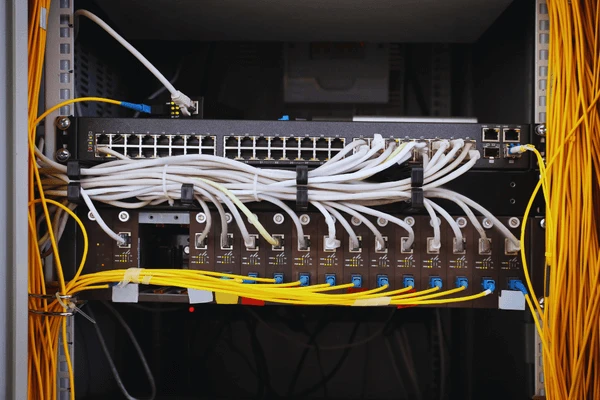

-Kaappiasennukset

Telinekaappien sisällä olevat kaapelit on järjestettävä. Sotkuiset telineet aiheuttavat todellisia ongelmia-vaikeammin vianmääritystä, helpompaa irrottaa jotain vahingossa, painajaista tehdä muutoksia myöhemmin.

Käyttääkuitupatch-paneelitpuhtaille päätepisteille. Reititä kaapelit pysty- ja vaakakaapeleiden läpi sen sijaan, että annat niiden levitä laitteiden yli. Pidä kuitu- ja virtakaapelit telineen vastakkaisilla puolilla.

Jätä aina huoltosilmukat-ylimääräiset kaapelit kelattuina tulevaa käyttöä varten. Ilman löysyyttä, jopa muutaman tuuman siirrettävä laite saattaa vaatia uusien johtojen vetämistä.

Nousuputkien asennukset

Pystysuuntaiset kaapelit kerrosten välillä ovat hankalia kaapelin painon vuoksi. Itse kaapeli voi venyä ajan myötä, jos sitä ei tueta kunnolla.

Käytä OFNR{0}}nimelliskaapelin vähimmäisarvoa nousuputkille-OFNP, jos nousuputki liitetään liitäntätiloihin. Tue kaapeleita säännöllisin väliajoin käyttämällä kuitu{3}}mitoitettuja puristimia. Tavalliset metallipuristimet voivat murskata kuidun, jos niitä kiristetään liikaa.

Tässä on vihje, joka säästää paljon vaivaa: aloita ylimmästä kerroksesta ja vedä alas, älä ylös. Kaapelin vetäminen ylöspäin taistelee painovoimaa vastaan ​​koko matkan ajan, ja kuormitus kasvaa jokaisen vedettävän metrin myötä. Vetäminen alas antaa painovoiman auttaa taistelun sijaan.

Ehkä eri kaapelivalmistajien käsittelymenetelmät vaihtelevat hieman. Tarkista siis kaapelin tietosivulta suurin pystysuora nousu ilman tukea ja noudata ensin heidän ohjeitaan.

Kuituoptiikan asennus ulkokäyttöön

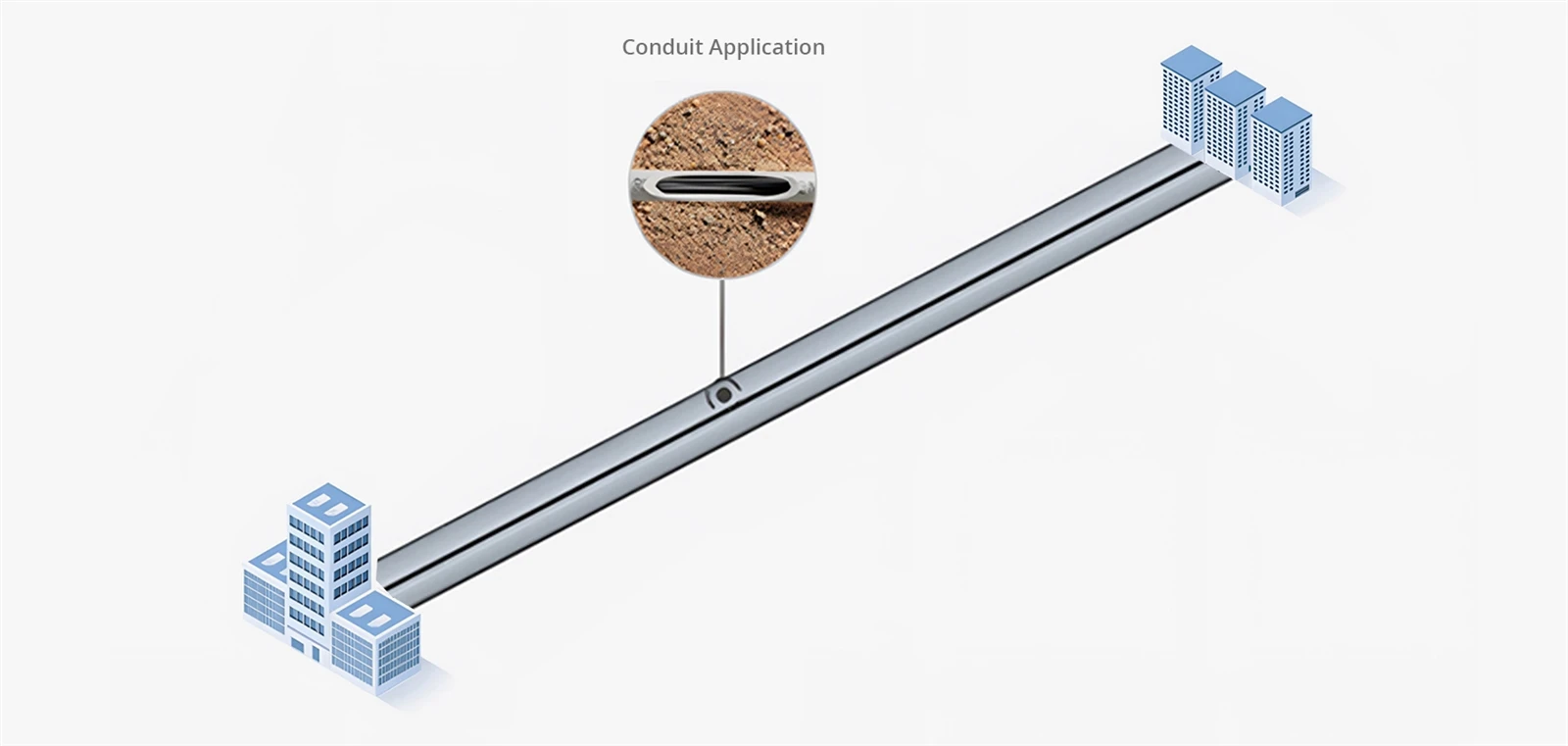

Putken asennus

Putki antaa hyvän pitkäaikaissuojan-ulkokaapeleille, mutta kun se on asennettu, muutosten tekeminen on vaikeaa ja kallista. Suunnittele reitti huolellisesti etukäteen.

Kun vedät kaapelia putken läpi, pidä kaikki siirtymäkohdat sileinä. Älä anna johtojen olla liitäntärasioissa ja kädensijassa terävien reunojen päällä-lisää lyhyt joustava putki tai sisäputki ohjaamaan kaapelia kulmien ympäri. Vetolaatikot jakavat pitkät sarjat hallittaviin segmentteihin ja antavat sinulle pääsyn tulevaa työtä varten.

Aseta vetonaru aina putkeen asennuksen aikana. Tarvitset sitä myöhemmin. Käytä kuitu-yhteensopivaa voiteluainetta pitkiin vetoihin-vesipohjainen-geeli toimii hyvin, mutta varmista, että se on yhteensopiva kaapelin vaippamateriaalin kanssa.

Huomautus:Putken mutkan sisäsäteen tulee olla vähintään 10 kertaa kaapelin ulkohalkaisija. Tyypilliselle 8 mm:n ulkokaapelille se on vähintään 80 mm:n taivutussäde. Putkien juoksut tulisi rajoittaa 100 jalkaan vetopisteiden välillä, ja segmenttiä kohden saa olla enintään kaksi 90 asteen mutkaa. Näiden rajojen ylittäminen lisää vetojännitystä dramaattisesti.

Kuva-8 tekniikka

Jos vedät todella pitkiä-useita satoja jalkaa tai enemmän-, älä yritä tehdä kaikkea kerralla. Vedä välikohtaan, vedä ylimääräinen kaapeli kuvion 8 mukaan (ei pyöreänä, joka aiheuttaa kiertymisen) ja jatka sitten vetämistä. Tämä jakaa jännitystä ja estää kaapelin enimmäisvetoarvon ylittämistä.

Suora haudattu asennus

Suora hautaaminen asettaa kaapelin suoraan maahan ilman putkia. Tarvitset ehdottomasti panssaroidun kaapelin, joka on suunniteltu suoraan hautaamiseen-tavallinen ulkokaapeli ei kestä yli vuoden tai kaksi.

Soita ennen kaivamista811paikantaa olemassa olevat apuohjelmat. Useimmissa paikoissa laki vaatii. Kaasujohtoon tai kuiturunkoon osuminen on parhaimmillaan kallista, pahimmillaan vaarallista. Hanki louhintaluvat-useimmat lainkäyttöalueet vaativat niitä.

Hautaussyvyys riippuu sijainnista:

Hauta aina alueesi routarajan alapuolelle. Jäätymis-sulatusjaksot voivat siirtää maaperää ja vahingoittaa liian matalalle haudattuja kaapeleita.

Kun olet asentanut kaapelin, täytä ensin hiekalla tai hienolla maalla-ei kiviä suoraan kaapelin päällä. Asenna varoitusteippi noin 12 tuuman yläpuolelle. Dokumentoi tarkka reitti GPS-koordinaateilla tai yksityiskohtaisilla mittauksilla. Joku kiittää sinua vuosien kuluttua, kun hänen täytyy löytää se.

Antenni asennus

Antenniasennus ripustaa kaapelit napojen väliin. Välttää kaivauskustannukset, mutta altistaa kaapelit sään-tuulelle, jäälle, auringolle ja lämpötilan vaihteluille.

Itsekantavat{0}}kaapelit, joissa on integroitu messenger-johto, ovat vakiona. Messenger kantaa painon ja tuulen kuormat, kun taas optiset kuidut pysyvät suojattuna sisällä. Sähkölinjojen läheisyydessä asennettavissa kaikissa-dielektrisissä-dielektrisissä-kaapeleissa (ADSS) käytetään aramidilankaa teräksen sijaan sähkövaaran välttämiseksi.

Napojen välisellä nousulla on enemmän merkitystä kuin ihmiset ymmärtävät. Liian tiukka aiheuttaa jännitysongelmia kylmällä säällä kaapelin supistuessa. Liian löysä aiheuttaa liiallista liikettä tuulessa ja väsyttää kiinnityskohtia. Jos jänneväli on yli 100 metriä tai ankarissa sääolosuhteissa, haluat luultavasti insinöörin laskevan oikean kallistuksen.

Kun kaapelit menevät rakennuksiin, asenna laajennussilmukat. Lämpötilan muutokset aiheuttavat merkittävää laajenemista ja supistumista-ilman silmukoita, jolloin liike keskittää jännityksen sisääntulokohtiin ja voi ajan myötä vahingoittaa sekä kaapelin että rakennuksen läpivientejä.

Liittäminen ja päättäminen

Kaapeleiden asentaminen on puolet työstä. Niiden yhdistäminen oikein on toinen puoli.

Fuusioliitos

Fuusioliitos sulattaa kaksi kuidun päätä yhteen sähkökaaren avulla. Hyvässä fuusioliitoksessa ei ole juuri mitään häviötä,{1}}tyypillisesti alle 0,05 dB. Siksi se on standardi pysyville asennuksille.

Prosessi vaatii tarkkuutta jokaisessa vaiheessa:

Stripsuojaava pinnoite paljastamaan paljaat kuidut. Käytä asianmukaisia ​​kuidunpoistoaineita-improvisoidut työkalut vahingoittavat lasia.

Puhdaspaljas kuitu 99-prosenttisella isopropyylialkoholilla ja nukkaamattomilla{1}}pyyhkeillä. Yksi kierros pyyhkimisosaa kohden.

Cleavekuitua tasaisen, kohtisuoran päätypinnan luomiseksi. Cleave-laatu määrittää liitoksen laadun-jos se näyttää lohkealta, kulmasta tai karkealta, irrota irti ja yritä uudelleen.

Sulakeasettamalla kuidut liittimeen. Se kohdistaa ne automaattisesti ja käyttää kaaria.

Suojellaliitos lämpökutistuvalla-holkilla. Paljaat fuusioliitokset ovat erittäin hauraita.

Jos liitin arvioi häviön yli 0,05 dB, jokin meni pieleen. Parempi tehdä se uudelleen kuin hyväksyä marginaalinen liitos.

Irtisanomiseen, laatuunkuituoptiset letittehtaalla{0}}kiillotetut liittimet tekevät todellisen eron lopputuloksissa.

Mekaaninen liitos

Mekaanisissa jatkoksissa käytetään kohdistuskiinnittimiä ja indeksi{0}}vastaavaa geeliä liitoksen sijaan. Nopeampi asentaa, kalliita fuusiolaitteita ei tarvita.

Kompromissi: suurempi häviö (0,1-0,5 dB tyypillisesti vs. alle 0,05 dB fuusiossa) ja alhaisempi-pitkän aikavälin luotettavuus ankarissa ympäristöissä. Sakko hätäkorjauksiin tai vähäkuituisiin{5}}töihin, joissa laitekustannukset ovat huolestuttavia. Pysyvän infrastruktuurin osalta fuusio on edelleen tie.

Liitintyypit

Eri sovellukset vaativat erilaisia ​​liittimiä:

Meidänkuituoptiset liittimetsaatavana kaikissa vakiotyypeissä sekä tehdas- että kenttäpäätteissä.

Testaus ja dokumentointi

Älä ohita testausta. "Linkki syttyy" ei tarkoita, että asennus olisi hyvä. Marginaaliasennus saattaa toimia 10 Gt:ssa, mutta epäonnistua 100 G:ssä tai toimii hyvin kesällä, mutta katkeaa talvella.

Silmämääräinen tarkastus

Ennen kuin liität mitään, tarkista jokaisen liittimen päätypinnat tarkastusmikroskoopilla 200-400-kertaisella suurennuksella. Etsi pölyä, sormenjälkiä, naarmuja ytimen poikki, siruja holkista.

Likaantuminen aiheuttaa useimmat kuituverkko-ongelmat. Eräässä alan tutkimuksessa havaittiin, että se on tärkein syy puheluiden vianmääritykseen. Puhdista saastuneet liittimet asianmukaisilla puhdistustyökaluilla ja-tarkista uudelleen. Sydänalueen ylittävät naarmut tarkoittavat, että liitin on vaihdettava.

Häviötestaus

Optisen häviön testijoukot mittaavat lisäyshäviön kokonaismäärän päästä-päähän-. Vertaa mitattuja tuloksia odotettuun tappioon:

Odotettu häviö=(kuidun pituus × vaimennus) + (liittimet × 0,3 dB) + (jatkokset × 0,1 dB)

Tyypillinen kuidun vaimennus:

Yksi{0}}tila 1310 nm:ssä: 0,35 dB/km

Yksi{0}}tila 1550 nm:ssä: 0,25 dB/km

Monimuoto 850 nm:ssä: 3,0 dB/km

Jos mitattu tappio on huomattavasti suurempi kuin laskettu, jokin on vialla. Etsi se ennen asennuksen hyväksymistä. Tilojen kaapeloinnille TIA-568-standardi tarjoaa erityiset häviöbudjetit ja testausvaatimukset, joita useimpien kaupallisten asennusten tulee noudattaa.

OTDR-testaus

OTDR (Optical Time{0}}Domain Reflectometer) lähettää valopulsseja ja mittaa heijastuksia ja näyttää kaikki linkin varrella olevat liittimet, jatokset, taipumat ja viat. Jälki kertoo tarkalleen missä ongelmat ovat ja kuinka vakavia.

Tallenna OTDR-jäljet ​​jokaiselle kuidulle. Kun jokin epäonnistuu kuukausia tai vuosia myöhemmin, nykyisten ja alkuperäisten jälkien vertailu näyttää tarkalleen, mikä muuttui. Säilytä asiakirjat sieltä, missä tulevat teknikot voivat löytää ne-ei jonkun kannettavasta tietokoneesta, joka lähtee työpaikkaa vaihtaessaan.

Yleisiä ongelmia ja ratkaisuja

Linkki ei muodostu ollenkaan

Tarkista tässä järjestyksessä: onko liittimet kunnolla paikallaan? Oikea kuitu kytketty (jäljitä se fyysisesti)? Onko TX/RX napaisuus oikein? Liittimet puhtaat?

Satunnaiset virheet tai korkea bittivirhesuhde

Melkein aina yksi kolmesta asiasta: saastuneet liittimet, marginaalinen optinen teho (linkki toimii, mutta ei marginaalia) tai taivutussäteen rikkomus jossain tiellä. Tarkista reitti fyysisesti ja etsi tiukkoja mutkia-telineiden sisällä, suunnanmuutoksissa, missä tahansa kaapeli on "tukossa" ahtaaseen tilaan.

Linkki toimi ennen, nyt ei

Jotain muuttui. Onko alueella tehty töitä? Onko kukaan kytkenyt tai katkaissut jotain? Vertaa nykyistä OTDR-jälkeä alkuperäiseen perusviivaan.

OTDR näyttää odottamattoman suurta tappiota yhdessä vaiheessa

Voi olla likainen liitin, huono jatkos, tiukka mutka tai fyysinen vaurio. Aloita siivoamisesta. Jos tämä ei korjaa ongelmaa, tarkasta fyysisesti sijainti, jonka OTDR tunnistaa.

Johtopäätös

Hyvä kuituasennus vaatii perusasioita: oikea kaapeli ympäristöön, huolellinen käsittely, puhtaat liitännät, asianmukainen testaus. Ei monimutkaista, mutta yksityiskohdilla on väliä. Ohita ne, niin voit ratkaista ongelmia vuosia.

Evolux Fibre tarjoaa täydelliset kuituoptiset komponentit{0}}liittimet, välijohdot, letit, sovittimet ja liitäntäkotelot. Ilmaisia ​​näytteitä ja teknistä tukea projekteillesi.

Onko sinulla kysyttävää asennuksestasi? Ota yhteyttä tiimiimmeapua varten.
