Yksi kuitulanka tai kaksi -, mikä on yksipuolisten ja duplex-kuituoptisten kaapelien ydinero. Mutta niiden välinen valinta muokkaa muutakin kuin materiaalikustannuksia. Se määrittää paikkapaneelin tiheyden, jokaisen ajon aikana olevan patch-johdon tekniset tiedot ja - kriittisimmän - sen, vastaako koko linkkisi fyysinen arkkitehtuuri todella verkon vaatimuksia. Tässä on nopea-vertailu, ja jos tarvitset koko kuvan, jatka lukemista.
Simplex-kuitukaapeli: yksi lanka, yksi suunta
Yksipuolisessa valokaapelissa on yksi lasi- tai muovikuitunauha yhden suojavaipan sisällä. Se kuljettaa tietoja yhteen suuntaan - lähteestä vastaanottimeen, piste. Ei paluupolkua, ei kaksisuuntaista keskustelua-.
Tämä yksisuuntainen{0}}muotoilu sopii tiettyihin töihin. CCTV-valvonta on klassinen esimerkki: kamera tallentaa videon ja työntää streamin tallennusyksikköön. Tallentimen ei koskaan tarvitse lähettää tietoja takaisin kameraan saman kuidun kautta. Teolliset anturiverkot toimivat samalla tavalla - tehtaan lämpötila-anturi lähettää lukemat ohjauspaneeliin, eikä kojelaudalla ole mitään syytä puhua takaisin.
Simplex-kaapelit käyttävät myös lähetysinfrastruktuuria. Televisiotuotannossa kamera välittää syötteensä keskuslähetysyksikköön simplex-kuitulinkin kautta. Lääketieteelliset kuvantamislaitteet - endoskopiajärjestelmät, tietyt röntgenlaitteet - perustuvat samaan yksisuuntaiseen lähestymistapaan. Kuvalaite laukaisee korkean{6}resoluutioisen datan käsittelyasemalle, ja se on koko datapolku.
Fyysisellä puolella simplex-kuitu on kevyempi ja vie vähemmän lokerotilaa. Yksi nauha, joka päättyy anSC kuituoptinen liitintai FC-liitin on nopea asentaa ja helppo vianmääritys. Yksi kuitu, yksi kohdistus, yksi mahdollinen vikapiste - ja tällä yksinkertaisuudella on todellista arvoa laajassa-mittakaavassa anturien käyttöönotoissa, joissa käytetään satoja yksittäisiä linkkejä.
Kaksipuolinen kuituoptinen kaapeli: kaksi{0}}suuntaista tiedonsiirtoa
Kaksisuuntainen valokuitukaapeli niputtaa kaksi kuitunauhaa yhteen vetoketjulla - kaksi säiettä vierekkäin, jotka on liitetty ohuella vaippamateriaalinauhalla. Yksi kaistale kahvat lähettää (TX), muut kahvat vastaanotto (RX), joten yksi kaapeli tarjoaa täyden kaksisuuntaisen tiedonsiirron.
Ajattele, mitä datakeskuksen sisällä tapahtuu. Palvelin puhuu kytkimelle - pyynnöt menevät ulos, vastaukset tulevat takaisin ja molemmat suunnat pysyvät kiireisinä samaan aikaan. Kerroskytkimet syötetään ydinrunkoon, ja jokainen näistä uplinkeistä kuljettaa liikennettä molempiin suuntiin. Se ei ole sattumaa; näin protokollat toimivat. Ethernet, kuitukanava, SONET - ne kaikki olettavat samanaikaisen lähetys-ja-vastaanottopolun. Duplex-kuitu on olemassa, koska nykyaikainen verkko ei vaihda vuorotellen.
Full{0}}kaksipuolinen toiminta tarkoittaa, että molemmat säikeet pysyvät aktiivisina samanaikaisesti. Työasema käynnistää pyynnön palvelimelle toisella lohkolla, kun taas palvelin työntää vastauksen takaisin toiselle osalle. Ei odottelua, ei kääntymistä-, ei hukkaan heitettyä kaistanleveyttä. Se eroaa puoli{5}}kaksisuuntaisesta, jossa data kulkee molempiin suuntiin, mutta vain yhteen suuntaan kerrallaan - radiopuhelinmalli-, jossa pidät puhepainiketta painettuna ja toinen henkilö odottaa.
Kaksipuoliset patch-johdot on päätetty pariliittimillä. AnLC-to-LC-kaksipuolinen liitäntäjohtoon tällä hetkellä laajimmin käytetty kaapelikokoonpano datakeskuksissa, kiitos LC-liittimen kompaktin 1,25 mm:n holkin ja suoran yhteensopivuuden SFP- ja SFP+-lähetin-vastaanottimien kanssa.
Yksi{0}}tila vs. monitila
Sekä yksi- että kaksisuuntaisia kuituoptisia kaapeleita on saatavilla yksi{0}}- ja monimuotoversioina. Tämä valinta määrittää etäisyyden ja kaistanleveyden, joten se on ymmärrettävä selvästi.

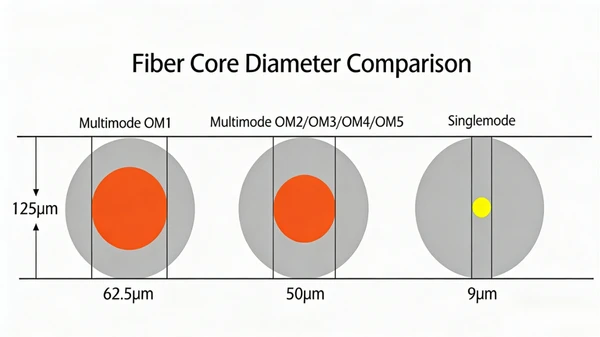

Yksimuotokuidun{0}}ytimen halkaisija on 8–10 mikronia ja se kuljettaa yhden valonsäteen. Tämä tiukka ydin eliminoi modaalisen hajaantumisen, mikä pitää signaalin puhtaana pitkiä matkoja - puhumme kilometreistä, ei metreistä. Yksi-mode simplex- ja duplex-kaapelit ovat standardi tietoliikenteen runkoverkoille, suurkaupunkialueverkoille ja kaikille muutaman kilometrin pituisille linkeille. Kustannukset ovat korkeammat, koska yksimoodi{8}}lähetin-vastaanottimet käyttävät laservalolähteitä monimuotojärjestelmien halvempien LEDien sijaan.
Monimuotokuitu käyttää suurempaa ydintä - 50 tai 62,5 mikronia - ja mahdollistaa useiden valomuotojen kulkemisen samanaikaisesti. Tämä tarjoaa vahvan kaistanleveyden lyhyillä ajoilla, mutta signaali heikkenee nopeammin, koska useat valopolut osuvat vastaanottimeen hieman eri aikoina. Modaalinen dispersio kattaa tehokkaat monimuotoetäisyydet 300–550 metrillä 10G-linkeille OM3- tai OM4-kaapelilaadusta riippuen. Kampusverkoissa,{11}}rakennuksen sisäisissä linkeissä ja lyhyissä palvelinkeskuksissa monimuotoinen kaksisuuntainen kuitu on kustannustehokas valinta.
Kun nämä kaapelit päättyvät jakelupisteisiin, on{0}}määritetty hyvinvalokuituliitäntäkotelopitää liitoskohdat järjestyksessä ja suojattuina. Tämä yksityiskohta säästää tunteja vianetsinnässä, kun etsit ongelmallista linkkiä kuukausia asennuksen jälkeen.
Simplex vs Duplex kuituoptiset kaapelit
Hinta on ensimmäinen asia, josta kysymme. Simplex-kaapelissa käytetään yhtä kuitunauhaa ja yhtä liitintä per pää - vähemmän materiaalia, halvempi hinta per ajo. Kun vedämme satoja anturisyötteitä teollisuuslaitoksen läpi tai johdotamme rakennuksen-laajuisen CCTV-verkon, ajokohtaiset säästöt kasvavat nopeasti. Duplex-kaapeli maksaa enemmän toisen säikeen ja lisäliittimien takia, mutta se tarjoaa kaksisuuntaisen kyvyn, jota simplex ei voi replikoida.
Asennus on toinen kysymys. Simplex-kaapelit ovat ohuempia, joustavampia ja helpompia reitittää tiiviin putken läpi. Kaksipuoliset kaapelit kulkevat leveämpiä vetoketjurakenteen ansiosta, mikä luo rajoituksia -tiheyksisille patch-paneeleille. Mutta tässä on kompromissi: duplex-kaapelit eliminoivat tarpeen hallita kahta erillistä simplex-ajoa, kun projekti tarvitsee kaksisuuntaista tiedonsiirtoa. Verkkoympäristöissä yksi duplex-kaapeli on puhtaampi kuin kaksi samaan kohteeseen reititettyä yksipuolista kaapelia.
Kaistanleveyskapasiteetti suosii dupleksia missä tahansa verkkoympäristössä. Samanaikainen kaksisuuntainen-tietovirta tarkoittaa, että linkkisi täysi kapasiteetti toimii molempiin suuntiin kerralla. Yksisuuntainen linkki varaa kaiken kaistanleveyden yhteen suuntaan - tehokkaasti anturisyötteille ja lähetyksille, mutta se ei tue IP-verkkojen edellyttämää lähetys-ja-vastaanottojaksoa.
Liittimen yhteensopivuus on sama molemmissa tyypeissä. Samavalokuituadapteritjotka yhdistävät SC-to-SC- tai LC-to-LC-liitännät toimivat vaihtokelpoisesti simplex- ja duplex-kokoonpanojen kanssa. Kaksi simplex-kaapelia voi korvata yhden duplex-kaapelin, ja päinvastoin pätee. Käytännössä dupleksia suositaan verkkoyhteyksissä, koska se pitää kaapelinhallinnan puhtaampana.
Missä käyttää Simplex-kuituoptisia kaapeleita
Simplex-kuitu kuuluu kaikkiin sovelluksiin, joissa data virtaa yhteen suuntaan lähteestä vastaanottimeen: CCTV- ja videovalvontajärjestelmät, teollisuusautomaatioanturit ja IoT-valvontaverkot, lähetyssignaalien jakelu (kuten kameran -syötteet-tuotantotiloihin), lääketieteellisen kuvantamisen tiedonsiirto (kuten endoskooppi{2}to-anturilinkkiin), prosessointijärjestelmät ja relaymeter-anturilinkit.
Kaikissa näissä skenaarioissa lähdelaite luo dataa ja vastaanottava laite kuluttaa sen. Sovellussuunnittelussa ei ole paluukanavaa, joten duplex-kaapelin käyttäminen lisää kustannuksia ilman toimintojen lisäämistä.
Missä käyttää kaksipuolisia kuituoptisia kaapeleita
Kaksisuuntainen kuitu kulkee kaikkialla, missä kaksisuuntaista viestintää tapahtuu -, mikä kattaa suurimman osan verkkoinfrastruktuurista. LAN-runkoverkon yhteydet kytkimien ja reitittimien välillä, palvelin-kytkennän-linkit palvelinkeskuksissa, WAN-yhteydet rakennusten välillä, kuitu--työpöytään-laajakaistanleveystyöasemille sekä yhteydet kuitumodemeihin ja mediakuitumuuntimiin. Jos laite molemmissa päissä sekä lähettää että vastaanottaa dataa - ja joka kuvaa jokaista verkkolaitetta viimeisen kahdenkymmenen vuoden aikana, - duplex on määritettävä kaapeli.
Yksi kehitystyö, joka kannattaa tietää: BiDi (kaksisuuntaiset) lähetin-vastaanottimet mahdollistavat kaksisuuntaisen{0}}viestinnän yhden kuitunauhan yli käyttämällä eri aallonpituuksia lähetykseen ja vastaanottoon. BiDi-lähetin-vastaanottimet, jotka on yhdistetty simpleksikaapeleihin, vähentävät kuitujen määrää metro- ja liityntäverkoissa, joissa kanavatilaa on vähän. Lähestymistapa vaatii aallonpituuskohtaisia lähetin-vastaanottimia molemmissa päissä, joten se on kohdennettu ratkaisu pikemminkin kuin yleinen duplex-korvaus.
Kuinka valita oikea valokuitukaapeli sovellukseesi
Päätös perustuu yhteen kysymykseen: kuljettaako linkki dataa yhteen suuntaan vai kahteen? Yksi suunta - kojelautaa syöttävä anturi, tallenninta syöttävä kamera - tarkoittaa yksisuuntaista. Kaksi suuntaa - mikä tahansa verkkoyhteys - tarkoittaa kaksisuuntaista.
Tämän lisäksi älä unohda irtisanomisen laatua. Siisti, kunnolla kiillotettukuituoptinen nopea liitinmolemmissa kaapelityypeissä suorituskykyä parempi kuin huonosti päätetyt premium-kaapelit joka kerta. Markkinoiden paras kaapeli ei säästä linkkiä, jonka päätypinta on likainen tai väärin kohdistettu.
Useimmissa verkkorakenteissa molempien kaapelityyppien yhdistelmä on järkevää. Suorita duplex aktiivisille verkkoyhteyksille. Käytä simplexiä erityiseen valvontaan, anturiin ja lähetyssyötteisiin. Kaapelityypin sovittaminen todelliseen tietovirtaan - sen sijaan, että oletuksena olisi kaksisuuntainen joka ajo -, materiaalikustannukset pysyvät hallinnassa ja kaapelireitit hallittavissa luopumatta suorituskyvystä, missä sillä on merkitystä.
