Jossain rakennuksesi katossa oleva langaton tukiasema tarvitsee sekä verkkoyhteyden että virtalähteen -, mutta lähin pistorasia on kahden huoneen päässä. Erillisten sähköjohtojen käyttäminen heikentäisi budjettia. Tämä on juuri se ongelma, jonka PoE-suutin ratkaisee: se yhdistää tiedot ja sähkövirran yhdeksi Ethernet-kaapeliksi. Ja kun tämä kaapeli liitetään takaisin valokuiturunkoon - kuten useimmissa nykyaikaisissa kaupallisissa verkoissa -, pitkän matkan-kuidun ja viimeisen- mailin PoE:n yhdistelmä luo yhden joustavimmista nykyään saatavilla olevista käyttöönottoarkkitehtuureista.
Mikä tarkalleen on PoE-injektori?

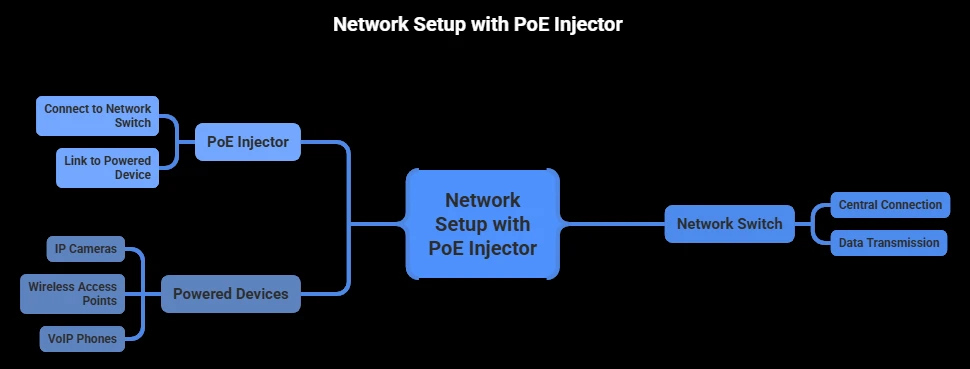

PoE-injektori, jota kutsutaan myös midspan- tai PoE-sovittimeksi, syöttää sähkövirran tavalliseen Ethernet-kaapeliin. IEEE 802.3af-, 802.3at- ja 802.3bt-standardien hallitsema se sijaitsee ei--PoE-verkkokytkimen ja virtalähteenä toimivan laitteen (PD), kuten IP-kameran, VoIP-puhelimen tai langattoman tukiaseman, välissä. Se hyväksyy kaksi tuloa - Ethernet-dataa kytkimestä ja verkkovirtaa pistorasiasta - ja lähettää sitten yhden kaapelin, joka kuljettaa sekä virtaa että dataa päätepisteeseen.
Miljoonat vanhat Ethernet-kytkimet ovat edelleen käytössä. Niiden kaikkien korvaaminen PoE{1}}yhteensopivilla malleilla olisi turhaa. PoE-suutin kattaa aukon murto-osalla kustannuksista ja pidentää olemassa olevien laitteiden käyttöikää samalla kun mahdollistaa nykyaikaiset virtalähteet.
Kuinka PoE-suutin toimii
Tyypillisessä PoE-suuttimessa on kaksi RJ45 Ethernet -porttia:Data sisään(kytketty ylävirran kytkimeen tai reitittimeen) jaPoE/Data Out(kytketty virtalähteeseen). Kolmas liitäntä - AC-virtajohto - liitetään tavalliseen pistorasiaan.
Sisäisesti AC---DC-muunnin muuntaa seinäpistorasian säädellyksi tasavirraksi, tyypillisesti 48–57 V standardien-yhteensopivissa malleissa. Tämä tasavirta sulautuu lähtevän kaapelin Ethernet-datasignaaliin. Kaukopäässä oleva virtalähde erottaa virran tiedoista sisäisesti ja käyttää kutakin omaan tarkoitukseen.
IEEE{0}}-yhteensopivat suuttimet suorittavat ennen tehonsyötön aloittamista akättelyprosessi: injektori lähettää matalan -jännitteen anturin kaapelia pitkin, ja jos PoE--yhteensopiva laite vastaa oikealla allekirjoituksella, ne neuvottelevat tarkan wattimäärän. Vasta onnistuneen neuvottelun jälkeen voima virtaa. Ei kelvollista vastausta tarkoittaa, että injektoriin - ei poistu virtaa, mikä suojaa ei--PoE-laitteita vahingossa tapahtuvilta vaurioilta.
Aktiiviset vs. passiiviset PoE-suuttimet
Tämä ero voi tarkoittaa eroa turvallisen asennuksen ja paistetun laitteen välillä. Anaktiivinen PoE-injektorion IEEE 802.3af/at/bt -standardien mukainen: se kättelee, neuvottelee jännitteen ja säätää toimitusta liitetyn laitteen tarpeiden mukaan. Aktiivisuuttimet ovat ammattitason-valinta.
A passiivinen PoE-injektoriohittaa kaiken sen. Se työntää kiinteää jännitettä -, yleensä 24 V tai 48 V - riippumatta siitä, mikä on toisessa päässä. Ei kädenpuristusta, ei neuvotteluja, ei turvaverkkoa. 24 V:n laitteen kytkeminen 48 V:n passiiviseen injektoriin aiheuttaa pysyviä vaurioita. Passiiviset mallit toimivat edelleen budjettiasetuksissa jännitteellä{10}}vastaavilla laitteistoilla, mutta ne vaativat manuaalisen vahvistuksen ennen jokaista yhteyttä.
PoE-standardit yhdellä silmäyksellä
Sen sijaan, että kahlaa läpi tiheitä teknisiä asiakirjoja, käytä tätä vertailua löytääksesi oikean standardin laitteisiisi:
| Vakio | Yleisnimi | Suurin teho (lähde) | Saatavilla Laitteesta | Tyypilliset laitteet |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Perus IP-puhelimet, staattiset kamerat, yksinkertaiset anturit |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | PTZ-kamerat, kaksi{0}}radiotukipistettä, pienet näytöt |
| IEEE 802.3bt Type 3 | PoE++ | 60W | ~51W | Videoneuvotteluyksiköt, useat{0}radiotukiasemat, LED-paneelit |
| IEEE 802.3bt Type 4 | PoE++ | 90W | ~71W | Ohut asiakkaat, POS-päätteet, digitaaliset kyltit, kannettavat tietokoneet |
"Saatavilla laitteelta" -sarakkeella on eniten merkitystä suuttimen kokoa määritettäessä. Virta haihtuu lämpönä kaapelia pitkin - noin 15–20 %:n häviö 100 metrin matkalla laadukkaalla kuparikaapeloinnilla. Vastaa tai ylitä aina laitteen todellinen veto, ei vain standardin etiketti.
Vaiheittaiset--vaiheet: PoE-injectorin asentaminen
Seuraavassa ohjeessa käytetään IP-turvakameraa, mutta prosessi koskee kaikkia PoE{0}}-käyttöisiä laitteita. Ohjelmistomääritystä ei vaadita - PoE-injektorit ovat plug-and-play-laitteistoja.
Vaihe 1 - Penkki-testi ensin.Liitä kamera, injektori ja käynnistä työpöytä. Varmista, että kamera käynnistyy, saa IP-osoitteen ja suoratoistaa videota. Määritä kaikki asetukset, kun laite on käsivarren ulottuvilla.
Vaihe 2 - Aseta injektori paikalleen.Aseta se kytkimen lähelle - se tarvitsee pääsyn sekä pistorasiaan että lyhyen Ethernet-yhteyden kytkimen porttiin.
Vaihe 3 - Yhdistä tiedonsyöttö.Vedä Cat5e-, Cat6- tai Cat6a-kaapeli kytkimestä injektorin Data In -porttiin. Oikean valintapatch-kaapeliluokkavarmistaa sekä tietojen eheyden että riittävän virransyötön.
Vaihe 4 - Liitä virtalähde.Vie toinen Ethernet-kaapeli PoE/Data Out -portista kameran Ethernet-liitäntään. Kaapelin enimmäispituus: 100 metriä (328 jalkaa) IEEE-spesifikaation mukaan.
Vaihe 5 - Käynnistä.Liitä injektorin AC-johto pistorasiaan. Kättely tapahtuu automaattisesti - kameran pitäisi käynnistyä muutamassa sekunnissa.
Vaihe 6 - Kiinnitä ja vahvista.Asenna kamera pysyvästi, vahvista videon syöttö ja varmista, että tallennus on aktiivinen.
Siltakuitu ja PoE: Missä pitkä{0}}matka kohtaa-mailin
Täällä keskustelu siirtyy yleisistä PoE-neuvoista tosiasiallisesti skaalautuvaan arkkitehtuuriin. Kuparinen Ethernet toimii maksimissaan 100 metrissä. Kuituoptinen kaapelointi kuljettaa signaaleja kilometrien päässä heikkenemättä. Verkoissa, jotka kattavat useita rakennuksia tai ulkoalueita, kuitu hoitaa rungon, kun taas kupari toimittaa viimeisen segmentin päätepisteisiin. PoE-injektori sijaitsee juuri kyseisessä kuitu-kupari-siirtymäpisteessä, joten se on yksi strategisesti tärkeimmistä laitteista hybridiverkossa.
Alla olevasta taulukosta käy ilmi, miksi tämä hybridiarkkitehtuuri ylittää puhtaan kuparin:
| Parametri | Copper{0}}Vain verkko | Kuiturunko + PoE viimeinen-maili |
|---|---|---|
| Suurin lähetysetäisyys | 100m per segmentti | Kilometrejä (kuitu) + 100m (kupari) |
| Kaistanleveyskapasiteetti | 1-10 Gbps tyypillinen | 10–100 Gbps kuiturunkoverkossa |
| EMI-herkkyys | Korkea (kupari on antennin kaltainen-) | Nolla kuitusegmenteissä |
| Skaalautuvuus | Rajoitettu kaapelin pituuden mukaan | PLC-jakajat mahdollistavat haarautumisen kymmeniin päätepisteisiin |
| Virransyöttö | PoE jokaisessa segmentissä | PoE vain kuparilla viimeinen{0}}maili (tehokkaampi) |
Missä PoE-suutin fyysisesti sijaitsee näissä verkoissa? Juuri siinä kohdassa, jossa kuidusta tulee kuparia. FTTP-käytössä optinen signaali saapuu tarkasti päätetyn kuidun kauttakuituoptiset liittimetmediamuuntimessa tai ONT:ssä. Ethernet-lähtö syötetään suoraan PoE-suuttimeen, joka antaa virtaa kameroille, tukiasemille tai puhelimille ilman ylimääräisiä sähköjohtoja missään päätepisteessä.
Sama logiikka pätee mittakaavassa. Kun yksi kuiturunko palvelee useita vuokralaisia - jaettukuituoptiset PLC-jakajaterillisiin riveihin - jokainen tila saa oman ONT:n, oman Ethernet-kanavanvaihdon ja oman PoE-injektorin, joka antaa virtaa paikallisille laitteille. Injektorin rooli ei muutu koskaan: se yhdistää vain data-Ethernet-syötteen ja laitteen, joka tarvitsee sekä dataa että virtaa.
Varustetelineiden sisällä kuvio toistuu pienemmässä fyysisessä mittakaavassa. Teknikot ohjaavat kuidun läpikuituoptiset liitäntäkotelotja paikkapaneelit, käytä sittenkuituoptiset adapterityhdistämään runkokaapeleiden ja jakelulinkkien väliset liitännät. Kun signaali muuttuu kupariseksi kytkentäpaneelin lähdössä, PoE-injektori lisää tehoa tiettyihin portteihin - täydellistä PoE-kytkimen päivitystä ei tarvita.
Puuttuva linkki: PoE-kuitumediamuuntimet
Tavallinen mediamuunnin muuntaa optiset signaalit sähköisiksi Ethernet-signaaleiksi ja päinvastoin -, muttaPoE kuitumediamuunninmenee askeleen pidemmälle. Se yhdistää kuitu-kupariksi-muunnoksen ja PoE-injektion yhdeksi laitteeksi, jolloin erillistä PoE-injektoria ei tarvita kokonaan.
Tällä on merkitystä tosimaailman{0}}käyttöönotoissa. Harkitse parkkihallia, jossa IP-kamerat sijaitsevat 500 metrin päässä lähimmästä verkkokaupasta. Kupari ei voi saavuttaa tätä etäisyyttä. PoE-kuitumediamuunnin autotallin sisäänkäynnissä hyväksyy saapuvan kuitulinjan ja lähettää PoE{5}}yhteensopivan Ethernet-yhteyden suoraan kameraan. Yksi laite, yksi kaapeli kameraan, ei pistorasiaa kameran paikalla.
Kun arvioit PoE-kuitumediamuuntimia, varmista PoE-standardi (802.3af/at/bt), kuitutyyppi (yksi-mode vs. multimode) ja sovita liitintyyppi infrastruktuuriisi. Laatuvalokuitukaapelikyseisessä kanavanvaihtopisteessä vaikuttaa suoraan signaalin laatuun ja{0}}pitkän aikavälin luotettavuuteen.
PoE-injektori vs. PoE-kytkin: kumman tarvitset?
PoE-kytkimessä on PoE sisäänrakennettu jokaiseen porttiin - virta ja data ovat vakiona ilman lisälaitteita. Tämä tekee siitä ihanteellisen, kun useimmat liitetyt laitteet tarvitsevat PoE:tä. Mutta se tarkoittaa myös olemassa olevan ei--PoE-kytkimen vaihtamista, mikä maksaa suuremmat alkukustannukset ja voi olla tarpeetonta, jos vain muutama laite tarvitsee virtaa.
PoE-injektori lisää PoE-ominaisuuden portti kerrallaan. Tarvitsetko virtaa yhdelle IP-kameralle varaston sisäänkäynnissä? Yksiporttinen PoE-injektori hoitaa sen 15–30 dollarilla koskematta muuhun verkkoosi. Lisätäänkö muutama langaton tukiasema pieneen toimistoon? Moni-porttinen gigabitin PoE-injektori (4 tai 8 porttia) kattaa työn ja säilyttää nykyisen kytkinsijoituksesi. Kannattavuuspiste saavutetaan tyypillisesti noin 8–12 PoE-laitteella - sen jälkeen erillisestä PoE-kytkimestä tulee yleensä kustannustehokkaampi-ja helpompi hallita.
Mitä tulee ottaa huomioon ennen ostamista
Kolme tekijää ohjaa jokaista ostoa. Ensimmäinen,laitemäärä: yksiporttinen PoE-injektori käsittelee yhtä kameraa tai tukiasemaa; moni{0}}porttimallit sopivat suurempiin asennuksiin. Toinen,tehobudjetti: laske jokaisen laitteen teho ja valitse malli, joka ylittää kokonaisarvon. Perus-IP-kamera vetää 8–12 W; PTZ-kamera lämmittimellä voi vaatia 50 W+. Kolmanneksi,nopeus ja jännite: IEEE 802.3af/at/bt -laitteet standardoituvat 48 V:lle ja toimivat automaattisesti, mutta vanhat laitteet voivat odottaa 12 V:n tai 24 V:n jännitettä. Varmista myös, että gigabitin suorituskyky - gigabitin PoE-injektori estää pullonkauloja suuren-kaistanleveyden päätepisteissä, kuten moni-megapikselin kameroissa tai Wi-Fi 6 -tukipisteissä.
Turvallisuus, kaapelin laatu ja luotettavuus
IEEE--yhteensopivat PoE-injektorit ovat turvallisimpia virranjakelulaitteita verkkotoiminnassa. Kättelymekanismi pitää portit sähköisesti inerteinä, kunnes kelvollinen PoE-allekirjoitus havaitaan - ei vaaraa vahingossa kytketyille ei--PoE-laitteille.
Liitä PoE-suutin UPS-virtalähteeseen, jos kyseessä on kriittiset asennukset. Koska PoE-laitteet saavat virtaa verkkolaitteiden kautta, injektorissa oleva UPS tarjoaa akun varmuuskopion jokaiseen kytkettyyn päätepisteeseen samanaikaisesti.
Kaapelin laatu ansaitsee enemmän huomiota kuin se yleensä saa. Käytä aina kiinteää-kuparista Ethernet-kaapelia, jonka luokitus on Cat5e tai korkeampi. Kupari-päällystetyt alumiinikaapelit (CCA) maksavat vähemmän, mutta niissä on korkeampi sähkövastus - enemmän tehohäviötä, enemmän lämpöä ja todellinen palovaara PoE++ -asennuksissa, joissa teho on 60–90 W. Olipa työskennellävalokuituverkkosovittimettai kuparipäätepisteissä, materiaalin laatu jokaisessa päätepisteessä määrittää pitkän ajan{0}}luotettavuuden.
Usein kysytyt kysymykset
K: Vahingoittaako PoE-injektori muita kuin{0}}PoE-laitteita?
V: Ei. IEEE 802.3af/at/bt -yhteensopivat injektorit suorittavat kättelyn ennen virran lähettämistä. Kelvollista PoE-allekirjoitusta ei havaita tarkoittaa, että virtaa ei toimiteta. Tunnistuksen aikana käytetty anturin jännite on vaaraton.
K: Voinko käyttää PoE-injektoria PoE-kytkimen kanssa?
V: Voit, mutta se on tarpeetonta. PoE-kytkin syöttää jo virtaa porttiensa kautta, ja injektorin pinoaminen voi aiheuttaa neuvottelukonflikteja. Katso ohjeet yllä olevasta PoE-injektori vs. PoE-kytkimestä.
K: Kuinka kauas PoE-suutin voi lähettää virtaa?
V: Jopa 100 metriä (328 jalkaa) IEEE-määrityksen mukaan. Tämän etäisyyden yli, käytä PoE-laajennuksia tai vaihda valokuiturunkoon, jossa on mediamuunnin etäpäässä.
K: Mitä eroa on PoE-injektorilla ja PoE-jakajalla?
V: PoE-injektori lisää virtaa Ethernet-kaapeliin. PoE-jakaja tekee päinvastoin - ja erottaa virran ja tiedot saapuvasta PoE-kaapelista kahteen lähtöön: tavalliseen Ethernetiin sekä erilliseen tasavirtakaapeliin ei--PoE-laitteille.
K: Vaikuttaako PoE-injektori verkon nopeuteen?
V: Ei. Gigabitin PoE-injektori välittää dataa täydellä 1 Gbps:n linjanopeudella ilman mitattavissa olevaa latenssia. Varmista aina, että gigabitin tuki injektorin teknisissä tiedoissa on - vanhemmat tai edulliset mallit voivat olla enintään 100 Mbps, mikä saattaisi nykyaikaiset laitteet pullonkaulaksi.
