Mikä ODF on? Optinen jakelukehys selitetty

Optinen jakelukehys, joka yleensä lyhennetään ODF:ksi ja jota joskus kutsutaan kuituoptiseksi jakelukehykseksi, on strukturoitu kohta, jossa kuituoptiset kaapelit päätetään, yhdistetään, paikkataan ja suojataan. Löydät ODF:t tietoliikennehuoneista, FTTH-verkoista, datakeskuksista, yritysrakennuksista ja teollisuuden viestintäjärjestelmistä. Tämä opas on kirjoitettu optisten jakeluverkkojen (ODN) ja kuituliityntäprojekteja tukevien insinöörien näkökulmasta, joten tavoitteena ei ole vain luetella olemassa olevat ODF-tyypit, vaan auttaa sinua sovittamaan kehyksen kuitumääräsi, asennustilan, liittimen muodon, liitosvaatimusten ja pitkän -laajennussuunnitelman mukaan.

Kun ostajat vertailevat vaihtoehtoja, käytännön kysymys on harvoin "mitä tyyppejä on saatavana?" Yleensä se on "mikä ODF-tyyppi todella sopii sivustolleni, ja mitä minun on vahvistettava toimittajalta ennen tilauksen tekemistä?" Alla olevat osiot vastaavat molempiin, ja artikkeli päättyy valintaoppaaseen, spesifikaatioiden tarkistuslistaan, toimineisiin kokoonpanoesimerkkeihin ja usein kysyttyihin kysymyksiin.

Mikä on anOptinen jakelukehys(ODF)?

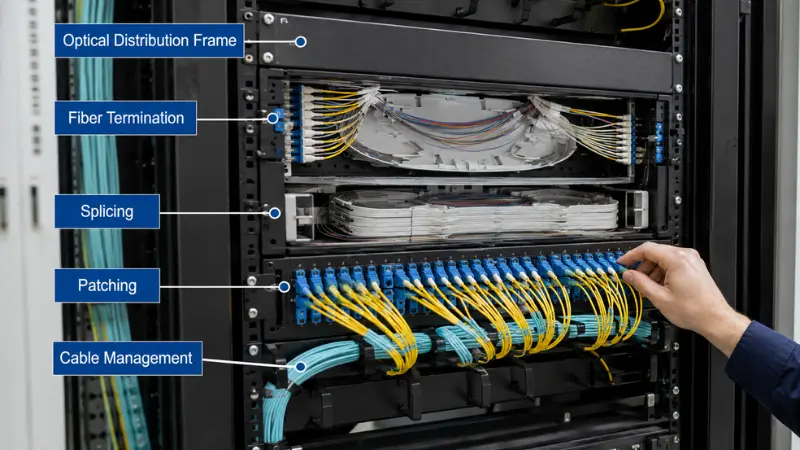

Optinen jakelukehys on kuitujen hallintakotelo, jota käytetään optisten kuitujen päättämiseen, liittämiseen, paikkaamiseen, suojaamiseen ja järjestämiseen. Saapuvat kaapelit liitetään lähteviin kuituihin, letkuihin, välijohtoihin tai passiivisiin komponentteihin, kuten jakajiin, ja jokainen liitäntä pidetään merkittynä, suojattu ja saatavilla huoltoa varten sen sijaan, että se jätettäisiin löysäksi laatikon sisään.

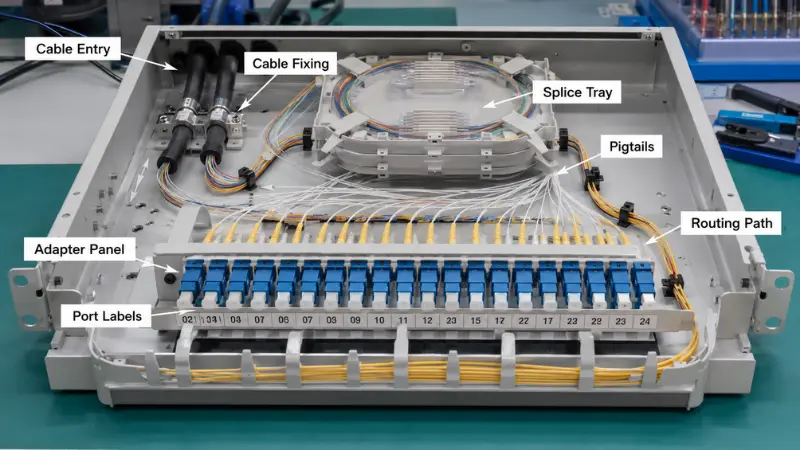

Päivittäisessä käytössä hyvin -suunniteltu ODF tukee kuidun päättämistä, fuusioliitossuojausta, liitäntäjohdon reititystä, kaapelin löysää säilytystä, liitinsuojausta ja verkon testausta tai uudelleenkonfigurointia. Syy tähän on pikemminkin konkreettinen kuin kosmeettinen: kun vika ilmenee työajan ulkopuolella, runko, jossa on selkeä porttinumerointi ja helppopääsyiset liitosalustat, antaa teknikon eristää ja korjata linkin minuuteissa, kun taas ylikuormitettu, etiketöimätön kehys muuttaa saman työn tuntikausiksi kuitujen jäljittämiseksi käsin. Monet samoista pääte- ja suojaustoiminnoista näkyvät myös kompaktissakuituoptiset liittimet ja jakelukotelotkäytetään lähempänä tilaajaa, minkä vuoksi kaksi tuoteperhettä on helppo sekoittaa. Palaamme tähän eroon myöhemmin.

Optisten jakelukehysten päätyypit

ODF:t voidaan ryhmitellä asennustavan, asennusympäristön, kapasiteetin, sisäisen rakenteen ja sovelluksen mukaan. Yleisimmät luokat ovat telineasennus, seinäkiinnitys, ulkokäyttöön, DIN-kisko, PLC-jakaja ja suuritiheyksiset modulaarikehykset. Jokainen alla oleva osa kattaa, mikä tyyppi on, mihin se sopii, ja yksi käytännöllinen yksityiskohta, joka jää usein huomiotta valinnassa.

Telinekiinnitys ODF

Telineeseen kiinnitettävä ODF asennetaan tavalliseen 19{17}}tuumaiseen laitetelineeseen, ja se on tietoliikennehuoneiden, datakeskusten, keskustoimistojen, palvelinhuoneiden ja yrityksen runkokaapeloinnin työhevonen. Sitä tarjotaan tyypillisesti 1U, 2U, 3U tai 4U korkeudella, ja se integroituu siististi kytkimiin, reitittimiin ja kytkentäpaneeleihin. Karkeana ohjeena voidaan todeta, että 1U-yksikkö kuljettaa usein jopa 24 kuitua, 2U-yksikkö noin 48-96 kuitua ja 3U-4U-yksikkö 96-144 kuitua tai enemmän. Nämä luvut vaihtelevat merkittävästi sovitinmuodon mukaan, joten korkeatiheyksisiä LC- tai MPO-paneeleja käyttävään kehykseen mahtuu paljon enemmän kuituja U:ta kohti kuin SC:tä käyttävään kehykseen.

Yksityiskohta, joka ratkaisee pitkän ajan{0}}käytettävyyden, on valinta kiinteän ja liukuvan laatikon välillä. Kiinteä runko on yksinkertaisempi, vakaampi ja edullisempi, mikä sopii vakaille, harvoin vaihtuville runkolinkeille. Liukuva laatikko mahdollistaa lokeron vetäytymisen eteenpäin liittämistä ja tarkastusta varten, mikä on parempi valinta mihin tahansa kehyksiin, joissa liikkuu, lisätään ja muutetaan usein. Ennen kuin määrität liukuvan tyypin, varmista, että telineen edessä on tarpeeksi tilaa, jotta laatikko ulottuu kokonaan, koska tiheä -runko, jota ei voida avata ahtaassa käytävässä, on vaikea ylläpitää.

Seinäkiinnitys ODF

Seinäkiinnitys ODF kiinnitetään suoraan seinään sen sijaan, että se istuisi telineen sisällä, joten se on luonnollinen valinta paikoissa, joissa telinettä ei ole tai missä tilaa on vähän: pienet televiestintähuoneet, toimistorakennukset, asuntojen kellarit, lattian jakelupisteet ja FTTH-rakennuksen sisäänkäynnit. Se on yleensä kompakti, lukittava ja sopii kohtuulliseen kuitumäärään, kuten 12, 24 tai 48 ytimeen.

Seinäkiinnitysyksikköä valittaessa kaapelin sisäänvientisuunnalla on enemmän merkitystä kuin miltä se aluksi näyttää. Kapeaan nousuputkeen tai akseliin asennettu runko tarvitsee usein pohja- tai sivuaukon takaosan sijaan, koska laatikon takana ei yksinkertaisesti ole tilaa kaapelin reitittämiseen ilman jyrkkää mutkaa. Tarkista sisääntulosuunta, sisäinen jatkoslokeron kapasiteetti, sovitinpaneelin asettelu ja kuitukelaukseen käytettävissä oleva tila ennen tilaamista, älä sen jälkeen, kun laatikko on jo seinällä.

ODF ulkokäyttöön

Ulkopuolinen ODF päättelee ja jakaa kuituja näkyville tai puoli{0}}valtoisille paikoille, kuten FTTH-tukipisteille, ulkokäyttöön televiestintäkaapeille, pylväisiin{1}}asennettuihin jakelukohteisiin, maaseudun laajakaista- ja teollisuuskohteisiin. Toisin kuin sisäkehys, ulkoyksikkö elää tai kuolee ympäristötiivisteensä vuoksi, joten porttien määrä on vain puolet määritellystä.

Kuva, johon kiinnitetään, on kansainvälisessä standardissa määritelty suojausluokkaIEC 60529 (IP-koodi). Käytännössä IP54 tarkoittaa pölyltä -suojattua ja roiskevedenkestävää, mikä sopii suojaiseen tai kaappiin -asennettavaksi. IP65 tarkoittaa pölytiivistä-ja suojattua matalapaineisilta-vesisuihkuilta, mikä on realistisempi vähimmäisarvo kehykselle, joka on täysin alttiina säälle. ja IP66 - IP68 lisäävät voimakkaampia suihkuja tai tilapäisen upottamisen. Huomaa, että korkeampi upotusluokitus ei automaattisesti tarkoita suihkun vastusta, koska nämä kaksi ovat erillisiä testejä, joten paikka, joka näkee sekä sadetta että seisovaa vettä, saattaa tarvita kaksoisluokituksen. Tarkista IP-luvun ohella UV-kestävyys, kaapeliholkkirakenne, kotelon korroosionkestävyys, lukitustapa ja kondenssiveden hallinta. Huonosti tiivistetty ulkokehys on yksi yleisimmistä kosteusvikojen syistä vuosia asennuksen jälkeen.

DIN-kisko ODF

DIN-kisko ODF on kompakti yksikkö, joka napsahtaa DIN-kiskoon sähkökaapin tai teollisuuden ohjauskotelon sisällä, ja se on rakennettu vähäiseen kuitumäärään automaatiojärjestelmissä, tehoviestinnässä, älykkäissä verkkolaitteissa, kuljetusten ohjauskaapeissa ja tehdasverkoissa. Sen arvo on integraatio: se tuo kuitupäätteen ja suojauksen samaan paneeliin sähköjohdotuksen kanssa ilman erillistä telinettä.

Teollisuustyössä katso kuitumäärän ohi mekaaniseen ympäristöön. Tärinä, käytettävissä oleva kaapin syvyys, maadoitusvaatimukset ja kaapelin vedonpoisto vaikuttavat kaikki siihen, pysyykö runko luotettavana, ja kuitujen reititys tulee järjestää niin, että teknikko pääsee liittimiin häiritsemättä lähellä olevia virtajohtimia.

PLC-jakaja ODF

PLC-jakaja ODF sisältää passiivisia optisia jakajia kehyksen sisällä siten, että yksi syöttökuitu on jaettu useisiin tilaajakuituihin, mikä tekee siitä FTTH-, GPON- ja EPON-liityntäverkkojen ydinrakennuspalikka, joka on standardoitu viitteissä, kuten esim.ITU-T G.984 GPON-suositukset. Yksi kehys voi yhdistää päätteen, jakajaasennuksen, korjauksen ja kaapelinhallinnan, mikä pitää passiivisen optisen verkon käyttöönoton siistinä. Tyypilliset kokoonpanot ovat 1 × 8 - 1 × 32 tai 1 × 64, ja oikea suhde riippuu linkkibudjetista ja projektin tilaajatiheydestä.

Kaksi suunnittelupistettä kannattaa suunnitella. Ensinnäkin jakosuhde ohjaa portin asettelua ja huoltotilaa, koska 1 × 32 -jakaja syöttää paljon enemmän lähtösovittimia kuin 1 × 8, ja nämä lähdöt tarvitsevat tilaa paikattavaksi ja merkitsemiseksi ilman ruuhkautumista. Se auttaa myös päättämään varhaisessa vaiheessa keskitetyn jakamisen yhteen solmuun ja hajautetun jakamisen välillä verkon yli, mikä on selitetty hyvin tässä yleiskatsauksessa.optisten jakajien tyypit. Toiseksi PON-käytöissä käytetään melkein aina kulma{1}}kiillotettuja (APC) liittimiä. Syynä on paluuhäviö: jaetussa passiivisessa puussa olevat heijastukset heikentävät signaalin laatua jokaisessa haaran tilaajassa, ja APC-päätypinnat vaimentavat nämä heijastukset paljon paremmin kuin tasaiset{3}}kiillotetut. Vahvista jakosuhde, liittimen kiillotus, tulo- ja lähtöasettelu, käytettävissä oleva jatkoslokerotila ja merkintäkaavio ennen tilaamista ja selaaPLC-jakajavaihtoehtoja, jotka sopivat tarkasti suunnittelutarpeisiisi.

Suuri-tiheys modulaarinen ODF

Tiheä{0}}modulaarinen ODF on suunniteltu suurille kuitumäärille rajoitetussa teline- tai lattiatilassa, ja se on vakiovalinta datakeskuksiin, keskustoimistoihin, operaattorin runkoverkkoon, suuriin kampuksille ja koontipisteille, jotka tarvitsevat tilaa kasvaa. Yhden kiinteän paneelin sijasta nämä järjestelmät käyttävät modulaarisia sovitinpaneeleja, irrotettavia kasetteja, useita jatkoslokeroita ja suunniteltuja reitityspolkuja, ja ne tukevat yleensä LC- tai MPO/MTP-liitäntöjä.

Tässä vältettävä virhe on valita puhtaasti porttien enimmäismäärä. Erittäin suurilla tiheyksillä patch-johdot tiivistyvät yhteen, etummaista-käyttötilaa tulee ahtaaksi ja ylitäytetty kehys aiheuttaa väärän portin irrottamisen vahingossa huollon aikana. Ratkaiseva kysymys suuren-tiheyden työstä, mukaan lukien tässä käsitellyt LC-versus{5}}-taulukkokäytännöllinen opas LC vs. MTP/MPO, pystyvätkö teknikot silti pääsemään portteihin, hallitsemaan välijohtoja ja säilyttämään taivutussäteen, kun runko on täysin ladattu.

ODF-tyyppien vertailutaulukko

Kapasiteettialueet ovat vain tyypillisiä arvoja ja vaihtelevat tuotesuunnittelun, sovittimen muodon ja toimittajan kokoonpanon mukaan. Tarkista aina tarkka kuitumäärä ja paneelivaihtoehdot tietolomakkeesta.

Pika ODF-valintaopas

Jos tarvitset vain nopean ohjauksen oikeaan kategoriaan, alla oleva taulukko kartoittaa yleiset projektitilanteet sopivaan lähtökohtaan. Käsittele sitä suositeltuna ja tarkista sitten tiedot alempana olevan tarkistuslistan avulla.

Kuinka valita oikea ODF projektillesi?

ODF:n valitseminen ei ole vain laatikon valitsemista, jossa on tarpeeksi portteja. Kehyksen tulee sopia koko malliin, joten alla olevat tekijät tulee varmistaa ennen ostamista.

Kuitumäärä ja tuleva laajentaminen

Aloita kuitujen määrästä, joka sinun on lopetettava, liitettävissä tai korjattava tänään, ja lisää sitten varaus. Täsmälleen tämän päivän 24 kuidun kokoinen runko ei jätä tilaa, kun työmaa kasvaa 48:aan, ja jälkiasennuskapasiteetti maksaa yleensä enemmän kuin sen ostaminen nyt. Käytännössä monet projektit varaavat 20-50 prosenttia ylimääräistä kapasiteettia tulevia linkkejä, varakuituja ja päivityksiä varten. Kysy, kuinka monta kuitua tulee sisään, kuinka monta menee ulos, lisätäänkö käyttäjiä tai rakennuksia ja pystyvätkö liitosalusta ja sovittimen kapasiteetti absorboimaan tämän kasvun.

Asennustila

Sijainti sanelee pitkälti tyypin. Olemassa oleva 19 tuuman teline osoittaa telineasennuskehykseen; paikka, jossa on vain seinätilaa, osoittaa seinäkiinnityskehykseen; teollisuuskaapin sisällä kulkeva kuitu osoittaa DIN-kiskon runkoon; ja asennus, joka on alttiina sateelle, pölylle tai lämpötilan vaihteluille, sulkee pois tavallista sisäyksikköä ulkoyksikön sijaan. Mittaa todellinen käytettävissä oleva tila, mukaan lukien telineen syvyys tai laatikon välys, ennen kuin sitoudut malliin.

Sisä- ja ulkoilmaympäristö

Sisä- ja ulkokehykset eivät ole keskenään vaihdettavissa. Sisäyksiköt sopivat suojattuihin tiloihin, kuten laitehuoneisiin, toimistoihin ja telekomeroihin, joissa tiivistäminen ei ole ensisijaista. Ulkoyksiköt tarvitsevat puolustettavan suojan kosteutta, pölyä, korroosiota ja UV-säteilyä vastaan, minkä vuoksi IP-luokitus, kotelon materiaali, oven tiiviste, tiivisteholkkirakenne, lukitusrakenne ja lämpötila-alue kuuluvat kaikki spesifikaatioon. Tässä oppaassa käsitellään sisä- ja ulkokäytön eroja, mukaan lukien kaapelityypit ja reitityssisä- ja ulkokuitukaapelien asennus. Sisäkehyksen käyttö ulkona on yleinen ja vältettävissä oleva syy luotettavuuden heikkenemiseen.

Liittimen ja sovittimen tyyppi

ODF:t voidaan konfiguroida SC-, LC-, FC- tai ST-sovittimilla, ja oikea valinta seuraa olemassa olevia patch-johtoja, letkuja ja aktiivisia laiteliitäntöjä. Yleisenä mallinaSC liittimetovat laajalle levinneitä televiestinnässä ja FTTH:ssa,LC-liittimethallitsevat suuren{0}}tiheyden datakeskus- ja yritystyötä, FC esiintyy joissakin tietoliikenne- ja instrumenteissa, ja ST säilyy vanhoissa verkoissa. Vahvista muoto vastaavuutta vastaankuituoptiset adapteritaiot käyttää.

Puolalainen tyyppi ansaitsee saman huomion. UPC-päätypinnat (litteät, hieman kupeet) tuottavat tyypillisesti noin 50 dB:n paluuhäviön, kun taas APC-päätypinnat (8{5}}asteen kulmassa) saavuttavat noin 65 dB:n heijastamalla hajavaloa verhoukseen eivätkä takaisin kuituun, minkä vuoksi APC on vakiona PON- ja RF-videosovelluksissa. Näitä kahta ei saa liittää toisiinsa: APC--UPC-yhteys aiheuttaa suuren välityshäviön ja voi fyysisesti vaurioittaa holkin päätypintoja. Jos punnitat vaihtoehtoja, tämä selitysPC-, UPC- ja APC-kiillotustyypitkattaa erot yksityiskohtaisesti.

Jatkoalustan kapasiteetti

Jos kehystä käytetään fuusioliitokseen, sisäisen lokeron kapasiteetin on vastattava kuitujen määrää, ei vain sovittimen määrää. Yleinen ja turhauttava virhe on ostaa runko, jossa on runsaasti sovitinportteja, mutta liian vähän lokeroita. Suunnittelusääntönä on, että liitosalustalla on yleensä 12 tai 24 suojattua jatkosta, joten 24-kuitutyö vaatii noin yhdestä kahteen lokeroa, 48-kuitutyötä kahdesta neljään ja niin edelleen. Kun tarjottimet loppuvat, oireet ovat ennakoitavissa: lämpökutistuvissa hihoissa ei ole paikkaa, joissa kuituja ei voida kelata niiden vähimmäistaivutussäteellä, huolto tarkoittaa, että olemassa olevat jatkokset häiritään uudelleen, ja tuleva laajentaminen on hankalaa. Peri käytäntöjä tiivistääKuituoptiikan yhdistys, pienten tilojen kaapelit vaativat yleensä noin 25 mm:n taivutussäteen asennuksen jälkeen, ja runko, joka ei kestä tätä sädettä, lisää hiljaa liitäntähäviötä. Suunnittele lokeroiden määrä, säilytysholkki ja reitityspolku yhdessä ja tarkista omasikuituputketkehyksen rinnalla, jotta päätteet ja alustat ovat yhteensopivia. Jos olet edelleen päättämässä jatkosten ja kenttä{1}}asennettujen liittimien välillä, tämä vertailufuusioliitoson hyödyllinen viite.

Kaapelin sisääntulo ja huoltopääsy

Kaapelin tulosuunta on todellinen{0}}maailman rajoitus, ei yksityiskohta. Kehykset tukevat taka-, sivu-, ylä- tai alaosaa, ja epäsuhta sivuston asettelun kanssa pakottaa jyrkät mutkat tai sotkuinen reititys. Ylläpitoon pääsy noudattaa samaa logiikkaa: liukuva vetolaatikko tai etu-pääsyrakenne on helpompi työstää usein vaihdetuissa verkoissa, kun taas kiinteä rakenne on hyväksyttävä vakaille linkeille, joissa on vähän muutoksia. Paperilla kompaktilta näyttävää runkoa voi olla vaikea huoltaa, kun kaapelit ovat paikallaan.

Merkinnät ja kaapelien hallinta

Selkeä merkintä säästää aikaa vikojen ja päivitysten aikana, ja isommissa kehyksissä huono merkintä aiheuttaa vääriä liitäntöjä, pidemmän vianeristyksen ja vältettävissä olevia katkoksia. Hyvä kehys mahdollistaa selkeän portin numeroinnin, erillisen tarratilan, liitäntäjohdon reititysrenkaat, sidospisteet, löysän säilytystilan sekä saapuvien kaapelien ja välijohtojen välisen eron. Säilytä reitityspaikkajohdotsuunniteltu alusta lähtien eikä lisätty jälkikäteen.

ODF-määritysten tarkistuslista ennen tarjouksen pyytämistä

Näiden tietojen valmisteleminen ennen yhteydenottoa toimittajaan lyhentää edestakaisin-ja-menoa ja vähentää väärän kokoonpanon saamisen riskiä.

• Kuitujen kokonaismäärä lopetettava nyt, plus reserviprosentti tulevaa kasvua varten.
• Asennus sisä- tai ulkotiloihin ja ulkokäyttöön IP-tavoiteluokitus.
• Asennustapa: 19{1}} tuuman U-korkeus, seinä, pylväs, DIN-kisko tai kaappi.
• Liittimen ja sovittimen muoto (SC, LC, FC tai ST) ja kiillotus (UPC tai APC).
• Pigtail- ja patch-johdon tyyppi, pituus ja määrä.
• Jatkoalustojen lukumäärä ja tarvittava kapasiteetti alustaa kohti.
• Jakosuhde ja halkaisuasento, PON-projekteihin.
• Kaapelin sisääntulosuunta ja kaapelin ulkohalkaisija tai holkkikoko.
• Merkintä- ja porttinumerointi-
• Kiinteä tai liukuva rakenne ja tarvittava sisäänkäyntipuoli.

Esimerkki ODF-kokoonpanoista

Kolme anonymisoitua skenaariota osoittavat, kuinka yllä olevat tekijät yhdistyvät käytännössä.

Pieni FTTH-rakennuksen jakelupiste

24 kuidulle, joissa on SC/APC letit nousuputken sisällä, pienikokoinen seinäasennus ODF kahdella jatkoalustalla ja pohja- tai sivukaapeliläpiviennillä on yleensä riittävä. Muutaman varaportin varaaminen jättää tilaa lisäyksiköille rakennukseen ilman toista kehystä.

Palvelinkeskusten yhdistäminen

96 kuidulle LC:ssä vilkkaassa käytävässä, 2U:n tiheä -liukuva telineeseen asennettu ODF, jossa on etupääsy ja kaksi kaapelin läpivientiä, pitää paikkauksen hallittavana ja suojaa taivutussädettä raskaan-johdon kuormituksen alaisena. Liukuvalla laatikolla on tässä väliä, koska muutoksia tapahtuu usein.

Maaseudun FTTH-yhteys pylväässä

Useita tilaajia kohden jaettua syöttölaitetta varten ulkojakaja, jonka luokitus on IP65 tai korkeampi, varustettu1×32 jakajaja SC/APC-liittimet, käsittelee sekä halkeamisen että ympäristöaltistuksen yhdessä kotelossa.

ODF-valinta sovelluksen mukaan

FTTH- ja PON-liityntäverkot

FTTH-työssä käytetään yleensä seinäkiinnityskehyksiä sisätiloissa, ulkokehyksiä paljaissa tukipisteissä ja PLC-jakajakehyksiä aina, kun tarvitaan passiivista halkaisua. Kellarikerroksessa, televiestintähuoneessa tai lattian jakelupisteessä tarvitaan yleensä seinäasennusyksikkö; ulkoinen sijainti vaatii ulko-luokiteltua sijaintia; ja jakava solmu vaatii jakajakehyksen, joka integroi jakajan päätteellä. Jos haluat nähdä laajemman kuvan siitä, mitä passiivinen rakentaminen vaatii, tämäFTTH passiiviset komponentithankintaopas on hyödyllinen kumppani.

Palvelinkeskukset ja televiestintähuoneet

Nämä ympäristöt suosivat telineasennuksia ja suuritiheyksisiä modulaarisia kehyksiä, ja ne vaativat yleensä paljon kuituja, suuritiheyksisiä LC-sovittimia, puhdasta patch-johtoreititystä, luotettavaa merkintää ja tilaa laajentaa. Tiheissä telineissä kaapelien hallinta painaa yhtä paljon kuin raakaporttitiheys.

Yritysrakennukset ja kampusverkot

Tässä oikea kehys riippuu selkärangan suunnittelusta. Päälaitehuoneessa käytetään usein telineasennuskehystä, kun taas lattian jakelupisteissä käytetään seinäkiinnityskehyksiä. Usean-rakennuksen kampuksella ODF:t päättävät runkokuidut ja tarjoavat puhtaan paikkauskohdan rakennusten, kytkimien ja laitehuoneiden välillä.

Teollisuus- ja ohjauskaappiverkot

Teollisuusverkot nojaavat DIN-kiskokehyksiin tai kompakteihin seinäasennusyksiköihin. Kehyksen tulee sopia kytkentäkaappiin, suojata kuidut mekaaniselta rasitukselta ja päästää teknikot koskettamatta sähköjohtoja, tärinä, pöly, kaapin lämpötila ja vedonpoisto huomioiden.

ODF vs. Fiber Patch Panel vs. Fiber Distribution Box

Ostajat sekoittavat usein nämä kolme, koska ne kaikki hallitsevat kuituyhteyksiä, mutta ne eivät ole sama asia. ODF on yleensä täydellisin yksikkö, jossa yhdistyvät sovitinpaneelit, liitosalustat, kaapelin reititys, löysä säilytys ja suojaus. Kuitupaikkapaneeli keskittyy enemmän telineen sisällä olevaan liittimiin, vaikka jotkin sisältävät liitosalustat. Kuitujakelulaatikko on tyypillisesti pienempi ja sijoittuu lähemmäksi loppukäyttäjiä, FTTH-rakennuksissa, kerrospisteissä tai ulkotiloissa.

Lyhyt tapa päättää: käytä ODF:ää, kun tarvitset strukturoitua päättämistä, liittämistä, korjausta ja hallintaa yhdessä; käytä korjauspaneelia, kun tarvitset pääasiassa teline{0}}korjausta aktiivisten laitteiden lähellä; ja käytä jakelulaatikkoa, kun tarvitset kompaktia jakelua lähellä käyttäjiä. Koska nimeäminen vaihtelee toimittajien ja markkinoiden välillä, arvioi todellista rakennetta, kapasiteettia ja toimintoa teknisissä tiedoissa olevan etiketin sijaan. Tämä syvempi tarkasteluerot ODF:n ja kuitupaneelin välilläkannattaa lukea, jos raja tuntuu edelleen epäselvältä.

Yleisiä ODF:n valinnan virheitä

Valitseminen vain porttimäärän mukaan

Porttien määrällä on väliä, mutta se ei yksinään riitä. Jatkokapasiteetti, kaapelin sisäänvienti, sovitinmuoto, huoltotila ja laajennustila vaikuttavat kaikki siihen, toimiiko runko todella paikan päällä.

Tulevan laajentumisen huomiotta jättäminen

Edullinen-kehys ilman ylimääräistä kapasiteettia tulee kalliiksi verkon kasvaessa. Suunnittele kuidun kasvu ennen lopullista valintaa eikä sen jälkeen.

Sisätilojen ODF:n käyttö ulkona

Sisärunkoja ei ole rakennettu sateelle, pölylle ja jatkuvalle ulkoaltistukselle. Ulkoasennukset tarvitsevat kunnolla tiivistetyn kotelon, jolla on sopiva IP-luokitus ja holkkirakenne.

Liitintyyppien sekoittaminen ilman suunnittelua

SC-, LC-, FC-, APC- ja UPC-valintojen on oltava linjassa patch-johtojen, letkujen ja aktiivisten laitteiden kanssa. Väärä yhdistelmä lisää asennuksen monimutkaisuutta ja huonontaa optista suorituskykyä, jos kiillotus ei sovi yhteen.

Huoltopääsyn unohtaminen

Paperilla kompaktilta näyttävää kehystä voi olla vaikea huoltaa kaapeloinnin jälkeen. Varmista, että teknikot pääsevät turvallisesti käsiksi sovittimiin, jatkoslokeroihin ja reititysalueisiin asennuksen jälkeen.

Usein kysytyt kysymykset

Johtopäätös

Optisten jakelukehysten päätyypit ovat teline-, seinä-, ulko-, DIN-kisko-, PLC-jakaja- ja korkeatiheyksiset modulaariset kehykset, ja oikea valinta riippuu kuitujen määrästä, asennustilasta, ympäristöstä, liittimen ja kiillotustyypistä, liitosalustakapasiteetista, kaapelien reitityksestä ja tulevasta laajennuksesta. Pieni sisätila saattaa tarvita vain seinäkiinnityskehyksen; televiestintähuoneet ja palvelinkeskukset vaativat yleensä telineasennuksia tai korkean -tiheyden kehyksiä; FTTH- ja PON-verkot käyttävät usein ulko- ja PLC-jakajakehyksiä; DIN-kiskokehikot palvelevat hyvin teollisuuskaappeja. Ennen valintaa valmistele projektisi yksityiskohdat yllä olevan tarkistuslistan avulla, ja käytännöllinen, luotettava ja helppohoitoinen kehys on paljon helpompi määrittää.
