Monimuotokuitutyypit selitetty: OM1 OM2 OM3 OM4 OM5

Syvä{0}}tekninen vertailu auttaa verkkoinsinöörejä ja hankintatiimejä valitsemaan oikean monimuotokuidun infrastruktuuriinsa

Kun logistiikkayritys New Jerseyssä otti meihin yhteyttä viime vuosineljänneksellä koskien varastoverkostonsa päivittämistä, he kohtasivat yhteisen ongelman: heidän nykyinen OM1-kaapelointi ei voinut tukea juuri ostamiaan 10 GbE-kytkimiä. Paikan päällä oleva-teknikko oli suositellut OM4:ää, mutta oliko se ylilyönti juoksuissa, joiden keskipituus oli 85 metriä? Tämä skenaario toistetaan päivittäin palvelinkeskuksissa, kampuksilla ja yritystiloissa maailmanlaajuisesti.

Monimuotokuitujen valinnassa ei ole kyse vain väri{0}}koodatun kaapelin-valitsemisesta, vaan valon etenemisen fysiikan ymmärtämisestä, infrastruktuurin mukauttamisesta nykyisiin ja tuleviin kaistanleveysvaatimuksiin ja pääomasijoitusten optimointiin. Tämä opas selittää enemmän kuin pintatason-määrityksetMiksinämä kuidut toimivat eri tavalla jamitentehdä tietoisia päätöksiä omaa käyttöönottoasi varten.

Mikä tekee Multimode-kuidusta "Multimode"

Ennen kuin sukeltaa OM-luokitteluihin, selvitetään, mikä erottaa monimuotokuidun sen yksimuotokuidusta perustasolla.

Monimuotokuidun ytimen halkaisija on suurempi-yleensä 50 μm tai 62,5 μm verrattuna yksimuotoisen 9 μm:n ytimen-. Tämä suurempi ydin sallii valon kulkea kuidun läpi useita reittejä samanaikaisesti, jolloin jokainen reitti edustaa erilaista etenemismuotoa. Ajattele sitä kuin moottoritietä, jossa on useita kaistaa ja yksi-kaistatie: enemmän kaistoja tarkoittaa enemmän liikennekapasiteettia lyhyillä matkoilla, mutta koordinaatiosta tulee haastavaa pitkillä osuuksilla.

Monimuotokuidun ytimen---verhouksen rajapinta ei ole terävä raja, vaan taitekertoimen asteittainen siirtymä. Tämä gradientti on tarkasti suunniteltu tasoittamaan eri liikennemuotojen matka-aikaa. Lähellä kuidun reunaa kulkeva valo kulkee pidemmän fyysisen polun, mutta liikkuu alhaisemman-taitekertoimen-materiaalin läpi (ja siten kulkee nopeammin), kun taas valo lähellä keskustaa kulkee lyhyemmän matkan korkeamman-taitekertoimen-materiaalin läpi (liikkuu hitaammin). Täysin viritettynä kaikki tilat saapuvat vastaanottimeen samanaikaisesti.

Käytännössä valmistustoleranssit tarkoittavat, että tämä kompensaatio ei ole koskaan täydellinen. Tästä johtuvat ajoituserot tilojen välillä-kutsutaan modaaliksi dispersioksi-rajoittavat viime kädessä kuidun kaistanleveyttä ja lähetysetäisyyttä. Tämä on avainparametri, joka erottaa OM1:stä OM5:een.

Evoluutio LEDistä VCSEL:ksi: Kaistanleveyden vallankumouksen ymmärtäminen

OM-luokitusjärjestelmä kuvastaa perustavanlaatuista muutosta valonlähdeteknologiassa, joka tapahtui 1990-luvun lopulla ja 2000-luvun alussa.

LED-aikakausi (OM1 ja OM2)

Varhaisemmissa monimuotojärjestelmissä käytettiin valonlähteenä{0}}LED-diodeja. LEDit tuottavat laajan, tasaisen ulostulon, joka täyttää koko kuituytimen ja jännittää kaikkia käytettävissä olevia tiloja samanaikaisesti. Tämä "ylitäytetyn käynnistyksen" ehto tarkoitti, että kuidun kaistanleveys määräytyi satojen yhdessä toimivien tilojen kokonaissuorituskyvyn perusteella. Muutamilla hitailla tai nopeilla tiloilla oli vähäinen vaikutus, koska signaalienergia jakautui niin monille reiteille.

LEDeillä on perustavanlaatuinen rajoitus: niiden suurin modulaationopeus on noin 622 Mbit/s. Tämä rajoitus teki niistä sopimattomia gigabitin-nopeuksille kuidun teoreettisesta kyvystä huolimatta.

VCSEL-vallankumous (OM3, OM4, OM5)

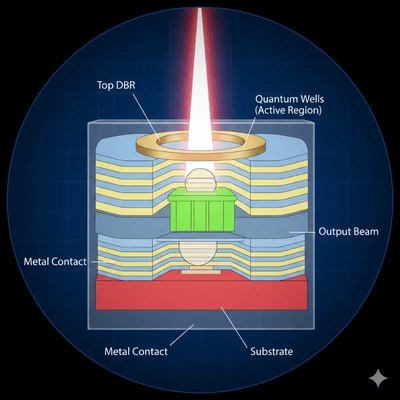

Pystysuora-ontelopinta-Emitting Lasers (VCSEL) muutti kaiken. Nämä puolijohdelaserit tarjoavat:

Modulaationopeudet ylittävät 25 Gbit/s (ja paranevat jatkuvasti)

Kapeampi spektrin leveys, mikä vähentää kromaattista dispersiota

Suurempi optinen teho parantaa signaalin{0}}/-kohinasuhteita

Pienemmät valmistuskustannukset verrattuna reuna{0}}säteileviin lasereihin

Pyöreät palkkiprofiilit, jotka yhdistyvät tehokkaasti kuituytimiin

VCSEL:t eivät kuitenkaan täytä kuituydintä tasaisesti. Niiden keskittynyt säde herättää vain osan käytettävissä olevista moodeista-tyypillisesti ne, jotka ovat lähellä kuidun keskustaa. Tämä "rajoitettu laukaisu" tarkoittaa mitä tahansa vikoja tai taitekertoimen vaihteluita ydinkeskuksessa, joka vaikuttaa suhteettomasti järjestelmän suorituskykyyn.

Tästä syystä OM1- ja OM2-kuidut, jotka on suunniteltu ylitäytettyihin LED-laukaisuihin, toimivat useinhuonompiVCSEL:illä kuin niiden nimelliskaistanleveys antaa ymmärtää. Kuitujen valmistajat reagoivat kehittämällä laser-optimoitua monimuotokuitua (LOMMF), jonka taitekerroinprofiilit on tiukasti kontrolloitu erityisesti VCSEL-julkaisuja varten. Tästä laser-optimoidusta kuidusta tuli OM3-, OM4- ja OM5-luokittelun perusta.

OM-luokitukset: Yksityiskohtainen tekninen erittely

OM1 kuitu

Perustiedot:

Ytimen halkaisija: 62,5 μm

Verhouksen halkaisija: 125μm

Ylitäytetyn laukaisun (OFL) kaistanleveys: 200 MHz·km 850 nm:ssä, 500 MHz·km 1300 nm:ssä

Suurin vaimennus: 3,5 dB/km aallonpituudella 850 nm, 1,5 dB/km aallonpituudella 1300 nm

Takin väri: Oranssi (per TIA-598C)

Tekninen konteksti:

OM1:n suurempi 62,5 μm:n ydin valittiin alun perin, koska se yksinkertaisti kohdistusta LED-lähteiden kanssa ja salli löysemmät liittimen toleranssit. Tämä suurempi ydin tukee kuitenkin enemmän etenemismuotoja kuin 50 μm kuitua, mikä johtaa suurempaan modaaliseen dispersioon ja pienempään kaistanleveyteen.

62,5 μm:n sydänkoko luo perustavanlaatuisen yhteensopimattomuuden: OM1-liittimiä ja välijohtoja ei voi sekoittaa OM2/OM3/OM4/OM5-komponenttien kanssa. 62,5 μm:n kuidun yhdistäminen 50 μm:n kuituun johtaa noin 3-4 dB lisähäviöön, joka riittää aiheuttamaan linkkivirheitä monissa järjestelmissä.

Käytännön etäisyysrajoitukset:

Nykyinen tila:

OM1:tä pidetään vanhana infrastruktuurina. Uusissa asennuksissa ei pitäisi määrittää OM1:tä, ellei niitä liitetä olemassa olevaan 62,5 μm:n laitokseen, jossa vaaditaan liikennemuotojen jatkuvuutta. 10 GbE:n 33 metrin raja tekee siitä epäkäytännöllisen nykyaikaisissa datakeskussovelluksissa.

OM2 kuitu

Perustiedot:

Ytimen halkaisija: 50 μm

Verhouksen halkaisija: 125μm

OFL-kaistanleveys: 500 MHz·km 850 nm:llä, 500 MHz·km 1300 nm:llä

Suurin vaimennus: 3,5 dB/km aallonpituudella 850 nm, 1,5 dB/km aallonpituudella 1300 nm

Takin väri: Oranssi (per TIA-598C)

Tekninen konteksti:

OM2 edustaa siirtymistä 50 μm:n ydintekniikkaan, mutta se on silti suunniteltu ensisijaisesti LED-lähteille. Pienempi ydin vähentää tuettujen tilojen määrää ja parantaa kaistanleveyttä OM1:een verrattuna. Nykyaikainen OM2 valmistetaan usein laser{5}}optimoituna, vaikka se ei täytä OM3:n tiukkoja EMB-vaatimuksia.

Koska sekä OM1 että OM2 käyttävät oranssia vaippaa, tarkista kuitutyyppi aina tarkistamalla kaapelin painettu selite (esim. "50/125" vs. "62.5/125") ennen päättämistä tai liittämistä.

Käytännön etäisyysrajoitukset:

Nykyinen tila:

Kuten OM1, OM2 poistetaan vaiheittain uusista asennuksista. 82 metrin raja 10 GbE:ssä rajoittaa sen käyttökelpoisuutta nykyaikaisissa ympäristöissä, vaikka se on edelleen käyttökelpoinen 1 GbE-yhteyksille sen etäisyysrajojen sisällä.

OM3 Fiber (laser-optimoitu monimuotokuitu)

Perustiedot:

Ytimen halkaisija: 50 μm

Verhouksen halkaisija: 125μm

Tehokas modaalinen kaistanleveys (EMB): 2 000 MHz·km 850 nm:ssä

OFL-kaistanleveys: 1500 MHz·km 850 nm:ssä

Suurin vaimennus: 3,0 dB/km 850 nm:ssä

Takin väri: Aqua (per TIA-598C)

Tekninen konteksti:

OM3 oli ensimmäinen erityisesti VCSEL-lähetyksiä varten suunniteltu kuituluokitus. Keskeinen mittari siirtyi Overfilled Launch -kaistanleveydestä (merkittävä LED-valoille) tehokkaaseen modaalikaistanleveyteen (koskee VCSEL:itä). EMB määritetään Differential Mode Delay (DMD) -testauksella, joka mittaa kuinka eri tilaryhmät viivästyvät suhteessa toisiinsa rajoitetuissa käynnistysolosuhteissa, jotka simuloivat VCSEL-käyttäytymistä.

2 000 MHz·km EMB-spesifikaatio tarkoittaa, että 300 - metrin linkki tarjoaa noin 6,67 GHz käytettävissä olevaa kaistanleveyttä, joka riittää 10 GbE:lle marginaalilla. Kuidun taitekerroinprofiili on tiukasti hallinnassa, erityisesti ydinkeskuksessa, johon VCSEL-energia keskittyy.

Käytännön etäisyysrajoitukset:

Nykyinen tila:

OM3 on edelleen laajalti käytössä ja kustannustehokas-10 GbE:n sovelluksissa 300 metrin säteellä. OM3 tarjoaa erinomaista vastinetta asuinkuituasennuksiin ja pienempiin yritysverkkoihin, joissa kaapelit jäävät alle 300 metriin. 40GbE- ja 100GbE-sovellukset paljastavat kuitenkin nopeasti rajoituksensa.

OM4 kuitu

Perustiedot:

Ytimen halkaisija: 50 μm

Verhouksen halkaisija: 125μm

Tehokas modaalinen kaistanleveys (EMB): 4700 MHz·km 850 nm:ssä

OFL-kaistanleveys: 3500 MHz·km 850 nm:ssä

Suurin vaimennus: 3,0 dB/km 850 nm:ssä

Takin väri: Aqua tai Erika Violet (Per TIA-598C)

Tekninen konteksti:

OM4 syntyi jatkuvasta valmistusprosessin hienostumisesta OM3:n käyttöönoton jälkeen. Kuiduntuottajat saavuttivat tiukemman hallinnan taitekerroinprofiilissa, mikä yli kaksinkertaisti tehokkaan modaalisen kaistanleveyden. Tämä ei ollut uusi kuitusuunnittelu, vaan OM3-tuotannon evoluutio korkeampiin laatustandardeihin.

4 700 MHz·km EMB mahdollistaa 400 metrin linkin, joka tukee noin 11,75 GHz:n kaistanleveyttä, mikä mahdollistaa 10 GbE:n etäisyyksillä, jotka ylittäisivät OM3:n kyvyn. Vielä tärkeämpää on, että OM4 laajentaa 40 GbE ja 100 GbE järjestelmien ulottuvuutta OM3:n 100 m/70 metristä 150 metriin/100 metriin.

OM4 on täysin taaksepäin yhteensopiva OM3:n kanssa - molemmat käyttävät 50 μm:n ytimiä ja ne voidaan liittää toisiinsa ilman modaalisia epäsopivuushäviöitä. Ensisijainen visuaalinen ero on valinnainen Erika Violet (magenta) takin väri, vaikka monet valmistajat käyttävät edelleen aquaa.

Käytännön etäisyysrajoitukset:

Nykyinen tila:

OM4 on suositeltava valinta uusiin konesalin asennuksiin, jotka tukevat 10 GbE - 100 GbE. Sen hintapreemio OM3:een verrattuna on vaatimaton (yleensä 10{6}}20 %), kun taas sen laajempi kattavuus tarjoaa merkittävää toiminnallista joustavuutta ja turvallisuutta tulevaisuuteen.

OM5 Fiber (Wideband Multimode Fiber)

Perustiedot:

Ytimen halkaisija: 50 μm

Verhouksen halkaisija: 125μm

EMB 850 nm:ssä: 4 700 MHz·km (sama kuin OM4)

EMB 953 nm:ssä: 2 470 MHz·km (uusi erittely)

Suurin vaimennus: 3,0 dB/km aallonpituudella 850 nm, 2,3 dB/km aallonpituudella 953 nm

Takin väri: Lime Green (Per TIA-598C)

Tekninen konteksti:

OM5 edustaa paradigman muutosta monimuotokuitusuunnittelussa. Vaikka OM3 ja OM4 optimoivat kaistanleveyden perinteisellä 850 nm:n VCSEL-aallonpituudella, OM5 laajentaa tämän optimoinnin aallonpituusalueelle 850 nm:stä 953 nm:iin.

Tämä laajakaistaominaisuus mahdollistaa Short Wavelength Division Multiplexingin (SWDM), jossa neljä aallonpituutta (850 nm, 880 nm, 910 nm ja 940 nm) lähettää samanaikaisesti yhden kuituparin yli. SWDM nelinkertaistaa kuidun kapasiteetin tehokkaasti ilman ylimääräisiä kuitusäikeitä tai siirtymistä rinnakkaiseen optiikkaan.

Kriittinen selvennys:OM5:n EMB 850 nm:ssä vastaa OM4:n määritystä. Yhden-aallonpituuden 850 nm lähetin-vastaanottimissa (vakio 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4) OM5 ei tarjoa etäisyysetua OM4:ään verrattuna. OM5 Premium maksaa osinkoja vain käytettäessä SWDM-yhteensopivia lähetin-vastaanottimia, kuten 40G-SWDM4, 100G-SWDM4 tai uusia 400G-BD4.2-moduuleja.

Käytännön etäisyysrajoitukset:

Nykyinen tila:

OM5:n käyttöönotto on ollut hitaampaa kuin alun perin odotettiin. Kustannuspalkkiota (yleensä 30-50 % OM4:stä) on vaikea perustella, elleivät SWDM-lähetin-vastaanottimet ole osa käyttöönottosuunnitelmaa. Useimmissa datakeskussovelluksissa OM4 yhdistettynä rinnakkaisoptiikkaan (MPO/MTP-yhteys) saavuttaa saman tai paremman kustannustehokkuuden 40 GbE:lle ja 100 GbE:lle.

OM5 on lupaava hypermittakaavaisissa ympäristöissä, joissa kuitujuosteiden lukumäärä on rajoitettu tai joissa migraatioreitti 400 GbE:hen ja sen yli suosii aallonpituuden multipleksointia kuitujen rinnakkaisuuden sijaan.

Kattava vertailutaulukko

Oikean kuidun valitseminen: Päätöskehys

Arviointikriteerit

1. Nykyiset kaistanleveysvaatimukset

Kartoita olemassa oleva verkkotopologiasi ja tunnista kunkin linkin nopeus. Jos käytät ensisijaisesti 1GbE-yhteyksiä, jopa OM3 tarjoaa huomattavan liikkumavaraa. Kuitenkin, jos 10 GbE tai nopeammat linkit ovat yleisiä, OM4:stä tulee käytännöllinen minimi useimmissa ympäristöissä.

2. Kaapelin kulkuetäisyydet

Mittaa tai arvioi pisin mahdollinen kaapelin kulku. Sisällytä löysät silmukat, pystysuorat nousuputket ja kiertoreitit-asennettu kaapelin pituus ylittää usein suoran-linjan etäisyyden 20–40 %.

3. Tulevaisuuden muuttopolku

Palvelinkeskusten kaistanleveysvaatimukset kasvavat tyypillisesti 25-50 % vuosittain. Nykyään asennetussa kaapelointiinfrastruktuurissa tulisi olla vähintään 2-3 teknologiasukupolvea. Useimmille organisaatioille tämä tarkoittaa 40 GbE/100 GbE:n suunnittelua, vaikka nykyiset laitteet toimivat 10 GbE:llä.

4. Budjettirajoitukset

Vaikka OM4 on vaatimaton OM3:een verrattuna, kaapelin asennuksen työkustannukset ovat tyypillisesti kääpiöisempi materiaalikustannuseron suhteen. OM4:n asentaminen tänään verrattuna OM3:een voi lisätä 10-20 % kaapelin hankintaan, mutta välttää myöhemmin kaapeloinnin paljon suuremmat kustannukset.

Suosituksen yhteenveto

Liittimen valinta ja parhaat käytännöt

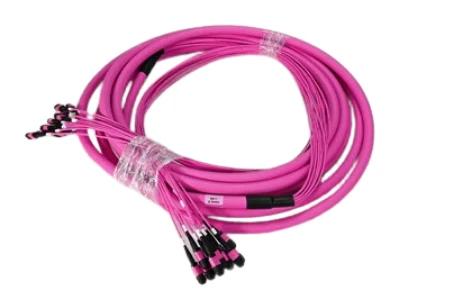

Monimuotokuitujen suorituskyky riippuu ratkaisevasti liittimen laadusta ja puhtaudesta. Suuritiheyksisille datakeskussovelluksille MPO/MTP-ratkaisumme tukevat 8-, 12-, 16- ja 24-kuituisia kokoonpanoja rinnakkaisoptisille lähetin-vastaanottimille. Perinteisissä duplex-liitännöissä LC-liittimet tarjoavat suurimman porttitiheyden tarkkuuskeraamisilla holkkeillamme, jotka varmistavat tasaisen alle 0,2 dB:n liitäntähäviön.

Puolan tyypit

PC (fyysinen kontakti): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50dB. Suositellaan nopeille-sovelluksille.

APC (kulmallinen fyysinen kontakti): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Käytetään ensisijaisesti yksimuotokuitu-kuidun kanssa, mutta saatavana erikoistuneisiin monimuotosovelluksiin.

Puhdistusprotokolla

Likaantuminen on suurin syy linkkien epäonnistumiseen. Jopa yksittäinen 1 μm:n pölyhiukkanen voi estää merkittävän valonläpäisyn 50 μm:n ytimen läpi. Tarkasta ennen jokaista yhdistämistä liittimen päiden -pinnat 200-kertaisella tai suuremmalla suurennuksella olevalla kuituputkella ja puhdista nukkaamattomilla{6}}pyyhkeillä IPA:lla (isopropyylialkoholilla) tai kuivapesukasetteilla.

Business Case: Omistuskustannukset yhteensä

Monimuotokuitulajien välinen kustannusero on usein vähemmän merkittävä kuin miltä näyttää:

Esimerkki materiaalikustannuksista (100 metrin liitäntäjohto):

OM3: ~ 45 dollaria

OM4: ~52 dollaria (15 %:n palkkio)

OM5: ~68 dollaria (51 %:n palkkio OM3:een verrattuna)

Asennustyö(sama kaikille luokille): ~ 150-300 dollaria per juoksu

Kun asennustyö hallitsee kokonaiskustannuksia, OM4:n määrittämisestä OM3:n sijasta aiheutuvat lisäkustannukset ovat mitättömät,-kun taas vakuutus tulevia kaistanleveyden rajoituksia vastaan ​​on huomattava.

Uuden datakeskuksen rakentamiseen suosittelemme OM4:ää oletusmäärityksenä. Pieni ennakkoinvestointi varmistaa yhteensopivuuden 10GbE-, 25GbE-, 40GbE- ja 100GbE-laitteiden kanssa ilman etäisyysrajoituksia tyypillisillä teline----teline- ja rivi-----etäisyyksillä.

Evoluxin kuituratkaisut monimuotoinfrastruktuuriisi

Me Evolux Fiberillä valmistamme täydellisen monimuotokuituliitettävyyskomponenttien ekosysteemin:

Kuituoptiset liitosjohdot:Valmiiksi-päätetyt OM3-, OM4- ja OM5-kokoonpanot simplex-, duplex- ja MPO/MTP-kokoonpanoissa. Räätälöidyt pituudet 0,3 m - 100 m+ nopealla käänteisellä.

Kuituoptiset liittimet:LC-, SC-, FC-, ST- ja MPO/MTP-liittimet tarkoilla zirkoniakeraamisilla holkilla. Lisäyksen menetys<0.2dB, return loss >50dB. Saatavana PC-, UPC- ja APC-kiillotustyypeinä.

Valokuitunauhat:Tehdas{0}}kiillotetut letit fuusioliitossovelluksiin. OS2-single-- ja OM1-OM5-monimoodiversiot LSZH- tai PVC-kuorilla.

Kuituoptiset sovittimet:Paneelikiinnitys-- ja laipiosovittimet pronssisilla tai keraamisilla kohdistusholkeilla. Simplex-, duplex- ja quad-kokoonpanot.

PLC-jakajat:1x2–1x64 jakosuhteet paljaskuiduissa, ABS-moduulissa, LGX-kasetissa ja telineasennuspaketeissa FTTH/PON-käyttöön.

Liitäntäkotelot ja jakelukehykset:Seinäkiinnitys-ja telineeseen-asennettavat kotelot, joissa on integroidut liitosalustat ja paikkapaneelit kaapelien hallintaan.

Shenzhenissä sijaitsevalla tuotantolaitoksellamme on ISO 9001 -sertifikaatti ja tiukka laadunvalvonta, mukaan lukien jokaisen päätetyn kokoonpanon 100 % optinen testaus. Meillä on 12+ vuoden kokemus alalta ja vuotuinen kapasiteetti ylittää 50 miljoonaa yhteyskomponenttia, joten palvelemme teleoperaattoreita, datakeskusten rakentajia ja yritysasiakkaita 50+ maassa.

Tarvitsetpa tavallisia luettelotuotteita seuraavan-päivän toimituksella tai räätälöityjä-ratkaisuja tiettyihin käyttöönottovaatimuksiin, tekninen tiimimme on valmis tukemaan projektiasi suunnittelusta asennukseen.
