Panssaroitu kuitukaapeli on tavallista kuitua, jonka sydämen ympärille on kiedottu metallikerros -teräs- tai alumiini-. Se estää asioita puristamasta, pureskelemasta tai muuten tuhoamasta kaapeliasi. Palvelinkeskukset, kampusajot, tehtaat, kaikkialla, missä reitti on epätasainen.
Jos tiedät jo perusasiat ja sinun on vain valittava oikea tyyppi, siirry alas vertailutaulukkoon. Muussa tapauksessa nämä kaapelit kootaan ja missä kukin tyyppi on järkevä.

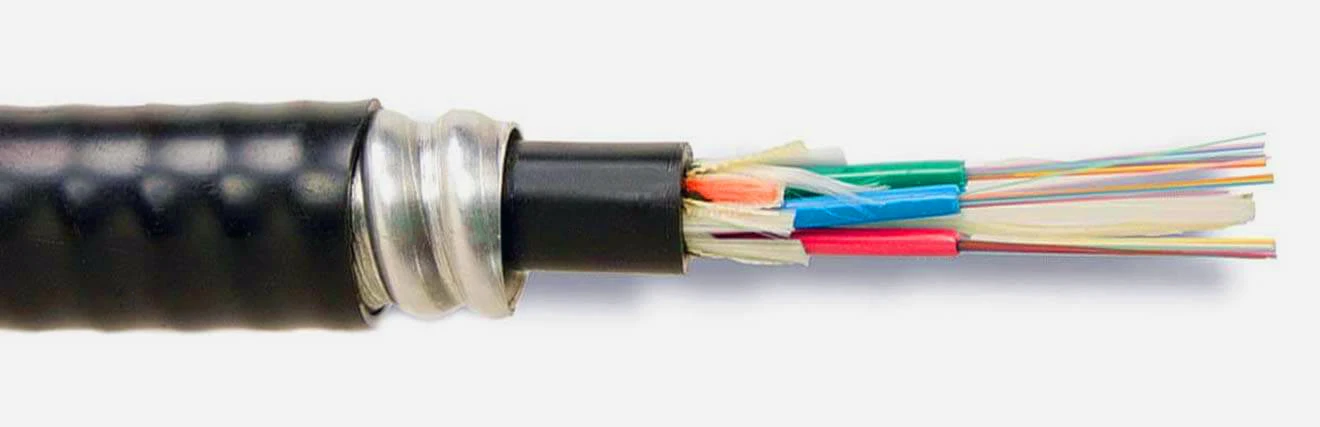

Kuinka panssaroitu kuitukaapeli rakennetaan
Aloita ulkopuolelta ja työskentele sisään. Ulkovaippa on polyeteeniä ulkokaapelille, PVC tai LSZH sisälle. Sen alla on kerros aramidilankaa, joka lisää vetolujuutta vetojen aikana. Sitten panssari. Panssarin sisällä kuidut elävät tiiviissä-puskuriputkissa tai löysissä putkissa sovelluksesta riippuen.
Suurin osa siitä on identtinen minkä tahansa muun kuitukaapelin kanssa. Asia, jota ihmiset yleensä hämärtävät, on panssarin tyypin ja puskurin rakenteen välinen suhde, koska se vaikuttaa siihen, kuinka päätät kaapelin paikan päällä. Panssaroiduissa sisäkaapeleissa käytetään tiukkaa-puskuroitua kuitua 900 µm per säie-voi laittaaliittimetsuoraan niihin ja ohita furkaatio kokonaan, mikä on mukavaa. Ulkona käytettävät panssaroidut kaapelit ovat löysällä-putkirakenteella, geelissä kelluvia kuituja tai kuiva{2}}blokkimateriaalia suurempien putkien sisällä. Se käsittelee lämpötilanvaihteluita paljon paremmin (olet yleensä luokiteltu -40 asteeseen), mutta sinun on uritettava ennen liittämistä, ja se on ylimääräinen vaihe, jota kukaan ei rakasta tehdä kentällä kello 7.00.
Juoksepa sittenyksi--- tai monitilaon täysin erillinen kysymys panssarista. Yksi-tila etäisyyttä ja kaistanleveyttä varten, monitila lyhyempiä linkkejä varten. Panssari ei kosketa optista suorituskykyä.
Alumiininen lukitus vs. aallotettu teräs: minkä panssarityypin tarvitset?
| Ominaisuus | Lukittava alumiinipanssari (AIA) | Aallotettu teräsnauhapanssari |
|---|---|---|
| Miten se on tehty | Alumiininauhat kierretty kierteisesti, limittäin | Pinnoitettu teräsnauha taitettu suljetuksi putkeksi |
| Puristuskestävyys | Kohtalainen. Jalkaliikenne, pinottu laatikot, satunnainen tikkaiden veto | Korkea. Suora hautaus, raskaan kaluston vyöhykkeet |
| Jyrsijäsuoja | Osittaiset{0}}aukot rivitysten välillä voidaan hyödyntää | Tehokas. Jatkuva putki, ei sisääntulokohtia |
| Paino | Noin puolet teräsnauhan metripainosta | Raskaampi. 24-kuituinen kaapeli kulkee noin 2x alumiiniversioon verrattuna |
| Joustavuus | Reitittyy helposti kaapelihyllyjen läpi ja kulmien ympäri | Jäykempi, suurempi pienin taivutussäde |
| Paloluokitus | Riser (OFCR), Plenum (OFNP), LSZH | Vain ulkokäyttöön tarkoitettu, useimmissa tapauksissa |
| Minne se menee | Datakeskukset, nousuputket, avoimet katot, kampuksen sisäkäytävät | Suora hautaus, kanavakanavat, teollinen ulkoilu, ankarat ympäristöt |
Pohjois-Amerikan sisätöissä alumiinilukitus hallitsee. Palvelinkeskukset, sairaaloiden IT-kaapit, hallintorakennukset, yliopistojen nousuputket-se on kaikkialla. Kierteinen kääre antaa kaapelille tarpeeksi joustavuutta kulkeakseen lokeroiden ja J-koukkujen läpi muuttamatta jokaista mutkaa painiotteluksi.
Tässä on asia, josta ei puhuta tarpeeksi: alumiininen lukitus voi poistaa putkien monissa sisäajoissa. Tavallisen kaksivaiheisen-vaiheen-asenna putki ja vedä sitten kaapeli-asennat vain panssaroitua kaapelia tikkaiden telinettä pitkin tai suoraan avoimen katon läpi. Rakennuksessa, jossa on 30 tai 40 ajoa, se on vapaapäiviä, ei tunteja. Sillä on myös täys- ja nousuluokitukset, millä on merkitystä, koska monet näistä ajoista päätyvät ilmankäsittelytilojen- läpi.
Mutta alumiininen lukitus ei todellakaan ole jyrsijöiltä{0}}suojattu. Meidän on tehtävä se selväksi. Kierteiset kääreet menevät päällekkäin, mutta siinä on tarpeeksi aukkoa, jonka määrätietoinen orava tai rotta pureskelee läpi. Olen nähnyt seuraukset. Jos sivustolla on dokumentoitu jyrsijähistoria, älä edes ajattele sitä-siirry suoraan aaltopahviin.
Aallotettu teräsnauha muodostaa tiiviin putken, jossa ei ole rakoja. Se on mitä haluat suorille-hautauksille, rakennusten välisille kanavaasennuksille ja teollisuusalueille-jalostamoissa, kaivoksissa, tuotantolattioissa-, joissa käsittelet kemikaaleja, tärinää ja trukkeja. Kaapeli on raskas ja jäykkä, mikä tekee siitä tuskaa tiukkaan sisäreitin, mutta maan alla tai kaapelikourussa, jolla ei ole mitään väliä. Poimutus antaa myös kunnollisen kosteussulun, mikä on osa sitä, miksi se sopii hautaamiseen myös kosteaan maahan ilman, että aina tarvitsee erillistä sisäjohtoa.
Todella äärimmäisiä asioita varten-sukellusveneen laskeutumiseen, jokien ylityksiin-on erikoistuneet teräslankapanssari- ja punospanssarimuunnelmat, jotka on valmistettu paljon suuremmille vetokuormituksille kuin nauhapanssari pystyy kestämään. Mutta se on eri keskustelu.
Sisä-, ulko- ja sisä-/ulkokaapeli
Panssaroitu sisäkaapeli: tiukka-puskurikuitu, lukkiutuva alumiinipanssari, palosuojattu-vaippa. Ulkona: irtonainen-putkikuitu, aallotettu teräs, vettä-estävät aineet. Tarpeeksi yksinkertainen.
Kampusprojekteissa on noussut yhä enemmän esille sisä-/ulko{0}}panssaroitu kaapeli. Tarkoituksena on, että vedät yhden kaapelin ulkokanavan sisäänkäynnistä rakennuksen läpiviennin läpi nousuputkeen ylös televiestintähuoneeseen-ei liitoksia rakennuksen sisääntulopisteessä. Se on yksi jatkoskotelo vähemmän siirtoa kohden ja kaikki sen takana oleva työ. Kampuksella, jossa on 10 tai 15 rakennusta, se kasvaa nopeasti. Näissä kaapeleissa yhdistyvät yleensä löysä-putkikuitu, LSZH- tai nousuvaippa ja alumiininen lukituspanssari.
Miksi vaivautua ylimääräisiin kuluihin?
Panssaroitu kaapeli kulkee 20–40 prosenttia enemmän kuin vastaava panssaamaton kaapeli, joten tarvitset syyn.
Jyrsijät. Se on syy, eikä se ole edes lähellä. Yksi pureskelu-panssaamattomalla kampuksella tarkoittaa hätäkuorma-auton rullaa, liitostekniikkaa, uutta laitteistoa ja kuinka monta tuntia tai päivää seisonta-aikaa odotat kaiken sulavan. Tämä yksittäinen korjauslasku ylittää melkein aina sen, mitä olisit käyttänyt päivittääksesi koko kaapelireitin panssaroituun. Siis tilat, jotka ovat käyneet sen läpi kerran? He kirjoittavat panssaroidun kaapelin jokaiseen spesifikaatioon jatkossa. Yliopistokampukset, esikaupunkien toimistopuistot, kaikki avoimen maan rajalla, jossa oravia, gofereja tai rottia liikkuu. Aallotettu teräs varmistettuja jyrsijöiden polkuja varten. Alumiininen lukitus, jossa jyrsijät ovat mahdollisia, mutta eivät ole vielä osoittaneet itseään.
Toinen syy: vilkas{0}}liikenne sisätiloissa. Varaston katot, tehdasvälit, talon-taustakauppa-. Alumiininen lukitus peittää sen.
Kolmanneksi: suora hautaus. Et vain voi laittaa paljaata kaapelia maahan ja odottaa sen selviävän.
Päättäminen: Ennalta-päätetty tai kenttä-päätetty
Esipäätetyt panssaroidut kaapelit, joissa on jo liittimet-LC:ssä ja SC:ssäpaikkajohdot, MPO/MTP rungoille. Tehdaspääte laskee jatkuvasti alle 0,2 dB:n lisäyshäviön, ja onnea vastaavaan kentällä, kun taistelet myös panssarinauhan kanssa. Jos juoksusi ovat suunniteltuja ja mitattuja, siirto on-ennakolta päättynyt.
Kentän päättäminen on järkevää, kun et voi määrittää tarkkaa pituutta. Ulkokaivut, rakennusten jälkiasennustyöt, kaikki missä reitti saattaa muuttua, kun olet paikan päällä. Haluat panssariin pyörivän kaapelin kuorintalaitteen. Ja muista,-metallipanssari tarkoittaa liittämistä ja maadoitusta NEC artiklan 770 mukaisesti. Se on ylimääräinen vaihe, jota ei ole panssarittoman kaapelin kanssa, ja sen tarkastajat tarkistavat ehdottomasti.
Poimintakaapeli tiettyihin töihin
Palvelinkeskuksen ristiin{0}}yhteys muodostetaanOM3 tai OM4 monimuoto: valmiiksi päätetyt alumiiniset lukitusrungot. Nopea asennus, puhdista optiset numerot heti pakkauksesta.
Kampuksen selkäranka rakennusten välillä: ulkona aallotettu teräs geelillä-täytetyllä-yksimoodilla irtoputkikuitu-. Ja ilmoita enemmän kuituja kuin luulet tarvitsevasi. Toisen kaapelin vetäminen kolmessa vuodessa maksaa huomattavasti enemmän kuin säikeiden lisääminen alkuperäiseen tilaukseen. Olemme nähneet projekteja, joissa määrän kaksinkertaistaminen lisäsi kaapelin kustannuksia ehkä 15 prosenttia, mutta olisi säästänyt koko toisen asennuksen. Päätä ääripäässä kytkentäpaneeliin ja yhdistä laitteeseensimplex tai duplex patch johdot.
Kulkee ulkona sisätiloihin ilman hyvää liitoskohtaa: sisä-/ulko{0}}mitoitettu panssaroitu kaapeli. Yksi kaapeli, ei siirtymäjatkoksia, puhtaampi materiaali.
Sovellettavat standardit
IEC 60794 kattaa mekaaniset ja ympäristötestit. ITU-T G.652 määrittelee yksimuotokuitu-määritykset. Liikerakennusten kaapelointiin Pohjois-Amerikassa katsot ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) huolehtii tehtaan ulkopuolisesta luotettavuudesta. Paloturvallisuusluokitukset kuuluvat UL 1666:n ja NFPA 262:n alaisuuteen. Jos paloluokituksen arvo on väärä polulle - nousuputkelle, liitäntäkammiolle, yleiskäyttöön - ja repii kaiken irti. Kukaan ei halua sitä keskustelua projektipäällikön kanssa.
Muutamia asennushuomautuksia
Panssaroidun kaapelin taivutussäde on 10-20 kertaa ulkohalkaisija. Mene sen ohi ja käännä kuitu-pysyvästi. Kiinnitä ja hio metallinen panssari aina molemmista päistä NEC 770:n mukaan.
Kun irrotat panssaria kentän päättämistä varten, jätä noin 10–12 tuumaa panssaria-vapaata pyrstöä puskurin käyttöä varten. Ja pyörivällä irrotussyvyydellä käy helposti. Kosketa alla olevaa 900 µm:n puskuripinnoitetta, ja sinulla on ongelma, joka ei ilmene ennen testausta-tai, mikä vielä pahempaa, kuuden kuukauden kuluttua ajoittain.
Vielä yksi asia, jonka ihmiset unohtavat: jos vedät panssaroitua kaapelia olemassa olevan putken läpi, tarkista täyttö. Suurempi ulkohalkaisija tarkoittaa, että putki, joka sopii mukavasti panssaamattomaan kaapeliin, saattaa olla liian tiukka panssaroidulle versiolle. Mittaa ensin.
Usein kysytyt kysymykset
K: Mitä eroa on panssaroidun ja haaroittamattoman kuitukaapelin välillä?
V: Panssaroidussa kaapelissa on metallikerros (alumiinia tai terästä) vaipan ja kuituytimen välissä puristuskestävyyden ja jyrsijöiden suojaamiseksi. Panssariton ei. Maksat siitä painon, hinnan ja taivutussäteen perusteella. Jos reitti ei altista kuitua fyysiselle riskille, panssariton toimii hyvin ja maksaa vähemmän.
K: Voidaanko panssaroitu kuitukaapeli suoraan haudata?
V: Vain jos se on tarkoitettu suoraan hautaamiseen,-se tarkoittaa aallotettua teräsnauhapanssaria, jossa on vesi-sulkeva irrallinen{2}}putkirakenne. Geeli- tai kuiva-teippi sisällä estää kosteuden kulkeutumisen, jos kivi tai juuri puhkaisee vaipan ajan myötä. Alumiininen lukitus ei ole haudattu-. Useimmat paikalliset koodit vaativat 18-24 tuumaa syvyyttä.
K: Tarvitseeko panssaroitu kuitukaapeli maadoituksen?
V: Kyllä. NEC:n artikla 770 edellyttää metallisen panssarin kiinnittämistä rakennuksen maadoituselektrodijärjestelmään molemmista päistä.
K: Onko panssaroitu kuitukaapeli jyrsijä-kestävä?
V: Aallotettu teräs on käytännössä-jatkuvasti tiivistetty putki, joka ei anna jyrsijöille minnekään aloittaa. Alumiininen lukitus ei ole kierteisten kääreiden välisten rakojen vuoksi. Se estää satunnaista nakertamista, mutta ei kestä motivoitunutta eläintä. Reiteillä, joilla tunnetaan jyrsijäliikennettä, käytä aina aallotettua terästä.
K: Mitkä liittimet toimivat panssaroidun kuitukaapelin kanssa?
V: Kaikki samat-LC, SC, ST, MPO/MTP. Armor ei muuta liitinvalintaasi. Se vain tekee päättämisprosessista osallistuvamman, koska sinun on riisuttava panssari ennen kuin pääset kuitupuskuriputkiin.
